FA32x150活塞缸用法兰安装连接板

　　在气动执行机构的安装布局里，这类法兰安装板是承担活塞缸与设备机架刚性连接的核心转接零件，常见于32缸径系列标准气缸的FA前法兰安装场景，适配行程150的活塞缸做前端固定使用。从实际应用场景来看，这类安装板多用于自动化装配线的气动推料工位、工装夹具的压紧驱动端、小型冲压设备的气动执行端固定，区别于尾部耳轴、脚架安装的形式，法兰安装的方式能让活塞缸的输出轴线与安装面保持严格垂直，避免活塞杆伸出时受径向偏载，大幅降低活塞杆密封件的偏磨概率，延长气缸整体使用寿命。

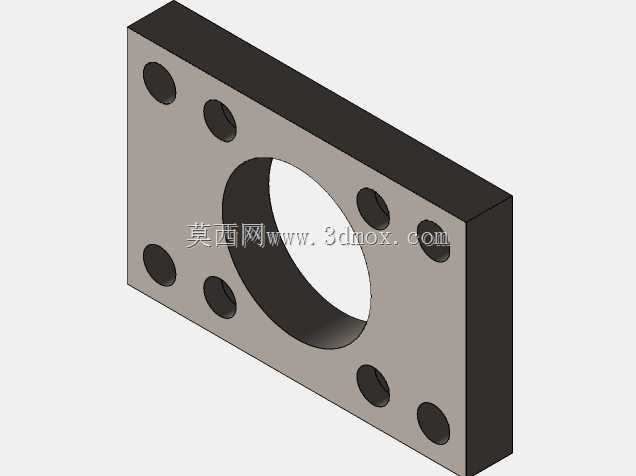

　　从结构设计逻辑来看，这块安装板采用矩形板式结构，中间开设的大直径通孔完全匹配32缸径活塞缸的前端止口尺寸，安装时气缸前端的定位止口可以直接嵌入该通孔，保证缸体轴线与安装板平面的垂直度，不需要额外做找正调整，能大幅缩减现场装配的调校时间。板体上环绕中心通孔均匀分布的八个安装孔，分为两组功能：靠近中心的四个孔是气缸固定孔，孔位与32缸径标准FA法兰气缸的前端安装螺孔完全对位，穿入内六角螺钉即可完成气缸与安装板的刚性锁紧；靠外侧四个孔是机架安装孔，用于将整个气缸组件固定在设备的安装立板或者工作台面上，孔位的间距设计符合常规气动安装的通用孔距规范，不需要在机架上重新配做非标准孔位，适配绝大多数通用气动安装场景。

　　从安装边界的角度考量，这块安装板的厚度经过力学核算，在1MPa工作气压下，32缸径活塞缸的最大理论输出推力约为800N，板体厚度足以承受该推力下的抗弯载荷，不会出现板体变形导致的气缸轴线偏移问题。板体的边缘做了轻微的倒角处理，既避免安装时锐边划伤操作人员，也能在嵌入机架安装槽时起到导向作用。安装时需要注意，先将气缸前端止口完全卡入安装板中心孔，再对角拧紧四个气缸固定螺钉，保证每个螺钉的锁紧扭矩一致，避免缸体安装出现偏斜；之后再将安装板连同气缸整体固定到机架上，外侧的四个安装孔可以根据现场布线、管路布局的需求选择正装或者反装，不需要额外加工转接件。

　　在实际设备维护场景中，这类法兰安装板的互换性极强，只要是同缸径同安装标准的活塞缸，不管是哪个品牌的产品，都可以直接替换安装，不需要修改安装板的孔位或者尺寸，能大幅降低设备备件的储备种类。区别于焊接式的气缸固定座，这种分体式法兰安装板在气缸出现故障需要拆解维护时，只需要拆卸气缸固定螺钉即可将缸体拆下，不需要拆卸整个安装板与机架的连接，维护效率提升明显。另外板体采用的是常见的碳素结构钢材质，表面做了发黑处理，具备基础的防锈能力，在普通车间的非腐蚀环境下可以长期使用，不需要额外做表面防护处理，如果是在有腐蚀性介质的工况下，也可以更换为不锈钢材质的同尺寸安装板，安装尺寸完全通用。

　　从建模的细节来看，这个模型还原了实际零件的所有安装特征，每个安装孔的沉头深度、中心通孔的公差配合尺寸、板体的厚度尺寸都完全符合行业通用的安装规范，在做设备三维布局时，可以直接调用这个模型与32缸径150行程活塞缸做装配，不需要重新绘制安装板模型，能有效缩短结构设计的周期。在装配验证环节，可以通过模型直接检查安装板与周围其他零部件的干涉情况，提前排查安装时可能出现的空间不足问题，比如气缸管路接头的布置空间、活塞杆伸出时的运动空间、安装螺钉的操作空间等，都可以在三维环境下提前模拟验证，避免现场安装时才发现干涉问题导致的返工。
