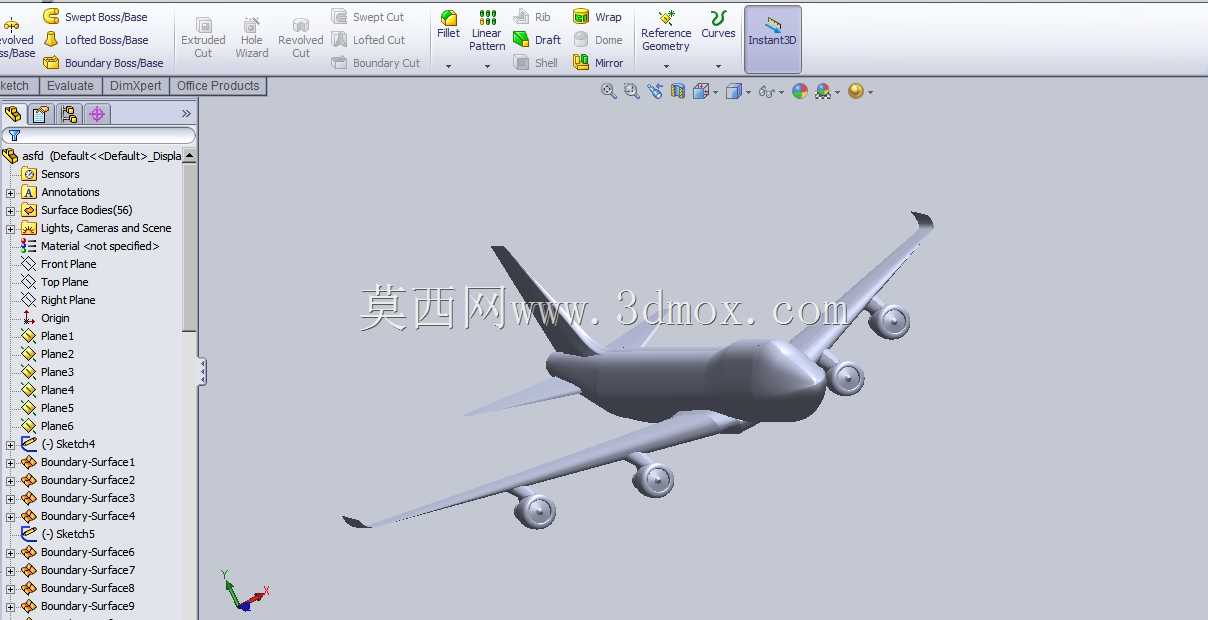

宽体民用客运飞机外观结构三维数模

　　该三维数模还原了宽体民用客运飞机的整体外观与核心外部结构，建模过程中优先匹配民航干线客机的实际气动布局逻辑，机身采用宽体截面设计，能够适配双过道客舱的排布需求，机身长径比控制在干线客机常用的合理区间，既保证巡航阶段的气动减阻效果，也能为客舱布置、货舱装载预留充足的内部空间。机翼采用后掠下单翼布局，翼型选取适配高亚音速巡航的超临界翼型特征，翼尖设置融合式翼梢小翼，能够有效降低翼尖涡流带来的诱导阻力，提升巡航阶段的燃油效率，机翼下方预留发动机吊挂安装位，起落架布局采用前三点式设计，前起落架位于机头下方靠后位置，主起落架对称布置在机翼根部与机身衔接的承力区域，所有起落架的轮组排布、收放舱位轮廓都按照实际民航飞机的结构逻辑做了还原，

　　能够直观展示起落架收放过程的运动边界。在实际行业应用场景中，这类飞机外观结构数模可用于航空科普教学的演示教具开发，也可作为机场地面保障设备研发的适配参考模型——比如廊桥对接位置标定、地面牵引车牵引点位匹配、行李装卸设备作业高度校核等场景，都需要精准的飞机外部轮廓数模作为尺寸基准，避免地面保障设备作业时出现干涉问题。建模过程中对机身曲面的连续性做了重点处理，机头部位的曲面按照气动要求做了顺滑过渡，从雷达罩位置到驾驶舱风挡区域的曲面曲率连续，既符合实际飞行的减阻需求，也能保证外观渲染的真实感；尾翼采用常规民用客机的平尾+垂尾布局，垂尾后缘预留方向舵的转动轮廓边界，平尾位置设置在垂尾根部两侧，

　　配平力矩的作用点位置符合宽体客机的重心配平逻辑。从安装边界来看，数模中所有外部突出部件的轮廓都做了精准约束，比如机身下方的各类传感器探头、天线的安装位置都对应实际机型的布置点位，机翼上的襟翼、副翼作动机构的外轮廓也做了简化还原，能够清晰展示各操纵面的偏转范围与相邻结构的间隙要求；起落架的轮距、轴距参数参考同级别宽体客机的实际尺寸设置，能够满足地面滑行模拟、停机位划线设计等场景的尺寸精度要求。不同于细节拉满的全机生产级数模，该模型重点还原外部整体结构与关键部件的位置关系，省略了内部复杂的管路、线缆与非承力内饰结构，既降低了模型的数据量，也能让使用者快速抓取飞机整体的结构布局特征，适合用于方案展示、原理教学、

　　场景适配等不需要全细节生产数据的应用场景。在建模思路上，优先保证整体比例的准确性，从机身基准线开始搭建骨架，依次拉伸生成机身主体曲面，再通过曲面裁剪、桥接的方式拼接机翼、尾翼与机身的衔接区域，最后装配起落架、发动机短舱等外挂部件，整个建模过程遵循航空结构设计的基准统一原则，所有部件的定位都以机身轴线、机翼基准面为统一参考，避免出现装配位置偏差，曲面构建时重点控制大面的光顺度，减少不必要的曲面碎面，保证模型在后续做渲染、运动仿真、3D打印等二次应用时不会出现几何错误。
