F22猛禽隐身战机外观结构三维数模

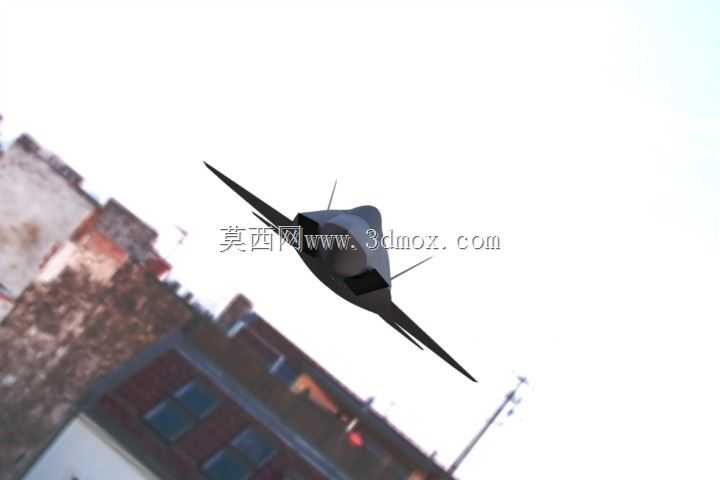

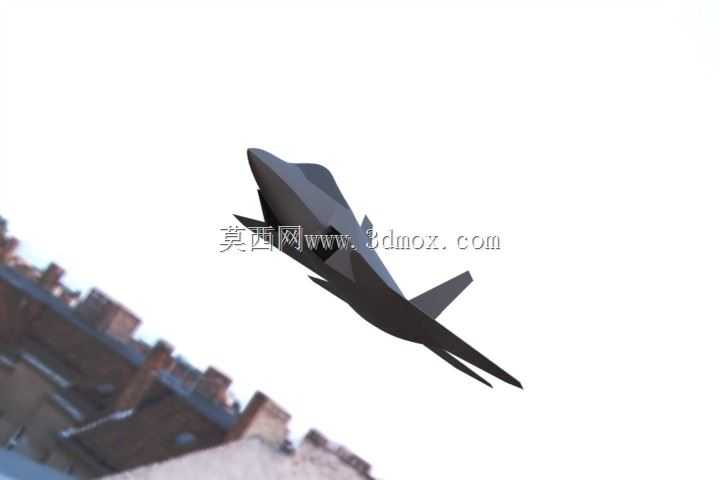

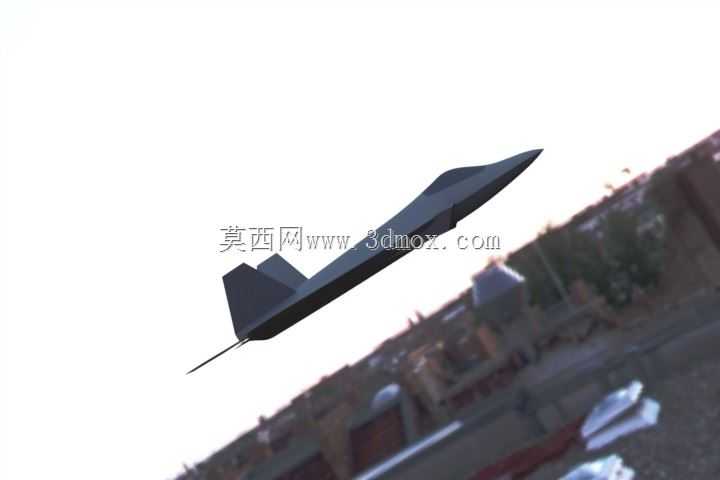

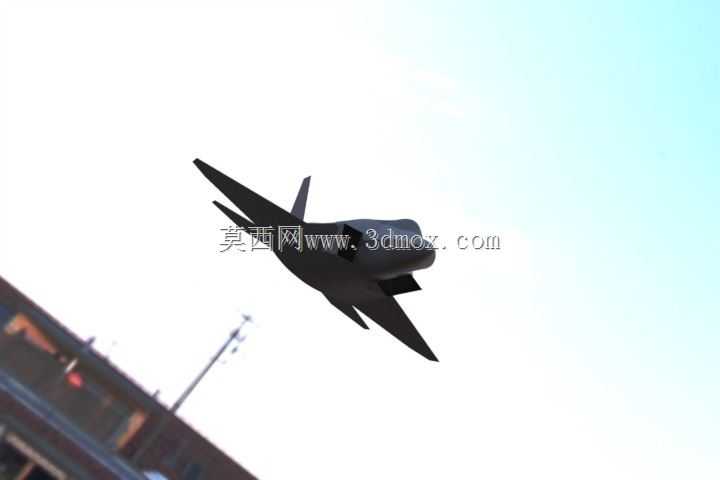

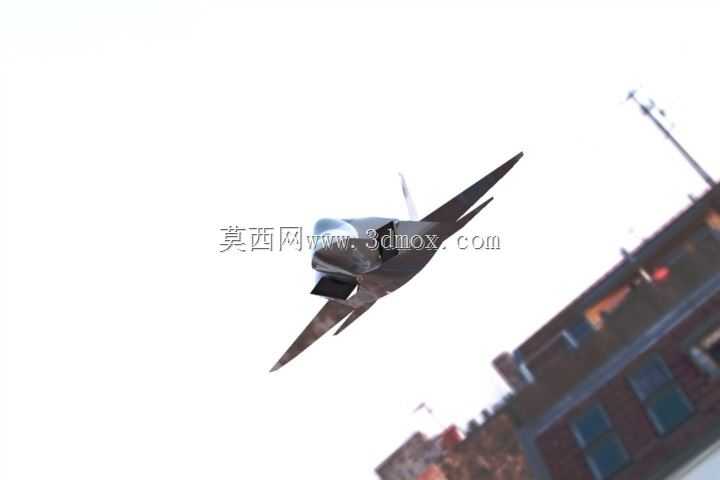

　　该三维数模完整还原了F22猛禽战机的整机气动外形与外部结构细节，建模过程中严格参照实机公开的气动布局参数，对菱形机头、一体化座舱盖、梯形主翼、外倾双垂尾、二元矢量喷口等核心识别特征做了精准复刻，可直接用于航空科普展示、飞行器气动教学演示、防务类场景仿真搭建等场景。从结构设计逻辑来看，整机采用翼身融合布局，机身棱边与机翼前缘、进气道上沿保持平行，这一设计并非单纯追求视觉上的科幻感，核心是通过平行棱边将雷达反射波集中到几个窄波束方向，同时机身截面整体呈菱形过渡，避免出现直角反射结构，配合S型进气道的曲面遮挡设计，能够有效降低正面雷达反射截面积，数模中对进气道与机身的过渡曲面做了连续曲率处理，没有出现生硬的折角，

　　保证气动流场在机身表面的连续性。主翼采用后掠角42度左右的梯形翼设计，兼顾了超音速巡航阶段的低阻特性与亚音速机动阶段的升力表现，机翼前缘的襟翼、后缘的副翼结构在数模中均做了独立的结构分区，可直接用于后续的舵面偏转动画制作、飞行动力学仿真的结构挂载；外倾双垂尾的外倾角度控制在28度左右，既可以避免垂尾与平尾形成直角反射结构，也能在大迎角飞行状态下利用机身脱体涡的下洗流提升舵面效率，数模中垂尾与机身的连接位置做了平滑整流，没有突出的连接鼓包，符合实机的结构设计特点。二元矢量喷口是该机型的核心结构特征，数模中还原了喷口的上下调节板结构，喷口截面呈矩形，与后机身实现了一体化整流，相比传统轴对称喷口，矩形喷口能够更好地与后机身流场匹配，

　　降低尾部阻力，同时上下调节板可实现俯仰方向的推力矢量控制，在低速大迎角机动、超音速巡航状态下的姿态调整中发挥关键作用，建模过程中对喷口调节板的转动轴位置、调节行程范围都做了符合工程逻辑的限位设置，避免出现结构干涉问题。起落架部分采用前三点式布局，前起落架位于座舱下方靠后位置，主起落架收纳于机身中部两侧的起落架舱内，数模中还原了起落架舱门的锯齿边缘设计，这一细节同样是为了降低舱门缝隙带来的雷达反射，同时起落架的支柱、轮胎、收放机构的外形比例均参照实机参数设置，可用于地面停放状态的场景展示、起落架收放过程的运动仿真。整机的外形尺寸比例严格匹配实机参数，机长、翼展、机高的比例控制在18.9:13.56:5.08的范围内，

　　建模过程中对机身表面的维护口盖、天线凸起、座舱盖镀膜效果都做了细节还原，没有过度简化关键结构特征，既保证了数模的视觉还原度，也保留了足够的结构细节供后续二次开发使用。在实际应用中，该数模可作为航空院校飞行器设计专业的气动布局教学案例，帮助学员理解隐身战机的外形设计逻辑与气动、隐身性能的平衡思路；也可用于防务仿真场景中的装备模型挂载，配合场景地形、其他装备模型构建完整的仿真演示环境；还可作为航模设计的参考数模，为同比例航模的外形制作、气动校核提供三维参照。建模过程中所有曲面均采用G2连续过渡，没有出现曲面褶皱、曲率突变的问题，整机结构做了合理的分区，机身、机翼、垂尾、尾喷口、座舱盖、起落架等部件均为独立实体，方便后续根据使用需求进行拆分、修改、材质赋予等操作，无需重新进行拓扑结构调整。
