老年代步用三轮电动残疾人代步车结构设计

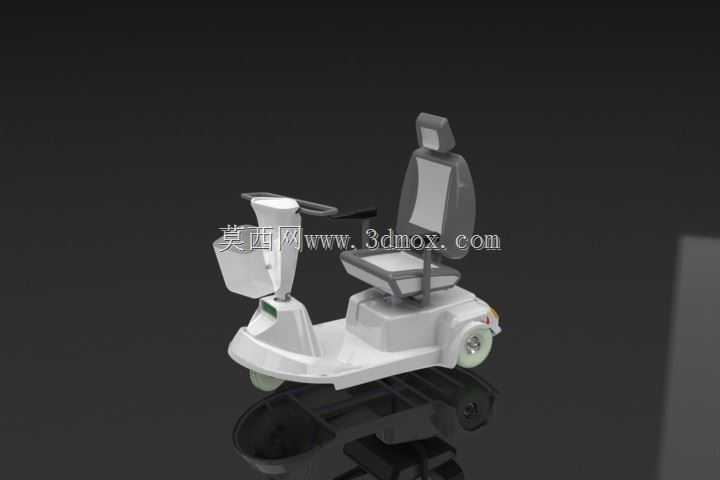

　　这款低速三轮代步设备的三维结构设计，核心面向行动不便群体的短距离出行需求，在社区日常采购、公园休闲出行、室内外平缓路面通行场景下，能够为下肢行动障碍人群、高龄行动不便群体提供稳定的出行支撑，替代传统手动轮椅长距离推行费力、通行效率低的痛点。从整体结构布局来看，整车采用前单轮转向、后双轮驱动的经典三轮布局，这种布局的核心优势是转向半径极小，能够在狭窄的居民楼楼道、小区单元门入口、超市狭窄通道内完成原地转向操作，适配多数老旧小区的通行空间边界，整车宽度控制在680mm以内，长度控制在1200mm区间，能够顺利进入多数民用住宅的标准电梯轿厢，不需要额外调整电梯内部布局即可完成运载，解决了多数大型代步设备无法进楼入户的使用痛点。

　　在功能结构设计层面，驾驶区域的操控模块集中布置在前方转向立柱顶端，采用握把式转向结构，转向阻尼经过适配调整，转向力矩控制在15N·m以内，上肢力量较弱的使用者也可以轻松完成转向操作，油门与刹车控件集成在握把区域，不需要使用者大幅度挪动肢体即可完成所有驾驶操作，降低操作过程中的肢体负担。座椅模块采用可前后滑移的结构设计，滑移行程达到120mm，能够适配不同身高、不同腿长的使用者调整坐姿，座椅靠背角度支持15度范围内的无级调节，长时间乘坐时可以调整到舒适的倚靠角度，降低腰背部的承压负荷，座椅下方预留了足够的储物空腔，可以放置日常出行的随身物品、采购的小件物资，不需要额外加装储物篮占用外部空间。

　　底盘结构部分采用一体化冲压成型的承载式底盘，没有额外的焊接车架结构，整体结构强度更高，长期使用过程中不会出现车架焊缝开裂、结构形变的问题，底盘离地间隙控制在80mm，既能够平缓通过小区内的减速带、路面小坑洼，也不会因为重心过高导致转向侧翻的风险，整车重心高度控制在450mm以内，静止状态下侧倾稳定角达到35度，即使在5度的倾斜路面上通行也不会出现失稳侧翻的情况。后轮驱动模块采用后置双轮差速驱动结构，转弯过程中内侧轮自动降速、外侧轮提升转速，不需要额外的差速机构即可实现平顺转向，避免硬转弯过程中轮胎磨损、转向卡顿的问题。

　　前部的导流结构除了基础的外观装饰作用，还集成了前部车灯、转向灯的安装位，同时能够阻挡行驶过程中前轮带起的泥水溅到驾驶者腿部，提升雨天出行的使用体验。前轮转向立柱采用密封式的轴承转动结构，内部填充润滑脂，长期户外使用也不会出现进水锈蚀、转向卡滞的问题，立柱与底盘连接位置设置了加强筋结构，承受意外碰撞时能够将冲击力分散到底盘整体结构上，避免局部应力集中导致的结构断裂。后轮位置设置了防倾翻辅助轮支架，当整车倾斜角度超过安全阈值时，辅助轮会先接触地面提供支撑，进一步提升极端工况下的行驶安全性。

　　从建模逻辑来看，整个模型采用自顶向下的设计思路，先确定整车的边界尺寸、人机工程参数，再拆分到底盘、转向、座椅、外覆盖件、操控模块各个子装配体，每个子装配体的零件之间都保留了完整的装配约束关系，安装孔位、配合公差都按照实际生产的装配要求进行预留，比如座椅与底盘的连接孔位采用标准M8螺栓的安装尺寸，转向模块的轴承配合位按照基孔制公差要求设置，外覆盖件的卡扣安装位预留了0.2mm的装配间隙，完全符合实际开模生产的尺寸要求，不存在建模过程中的干涉问题，所有运动部件都保留了正确的运动自由度，可以直接用于运动仿真、结构受力分析，也可以作为同类代步产品设计的参考原型，调整局部尺寸即可衍生出不同配置、不同承载能力的同系列产品。
