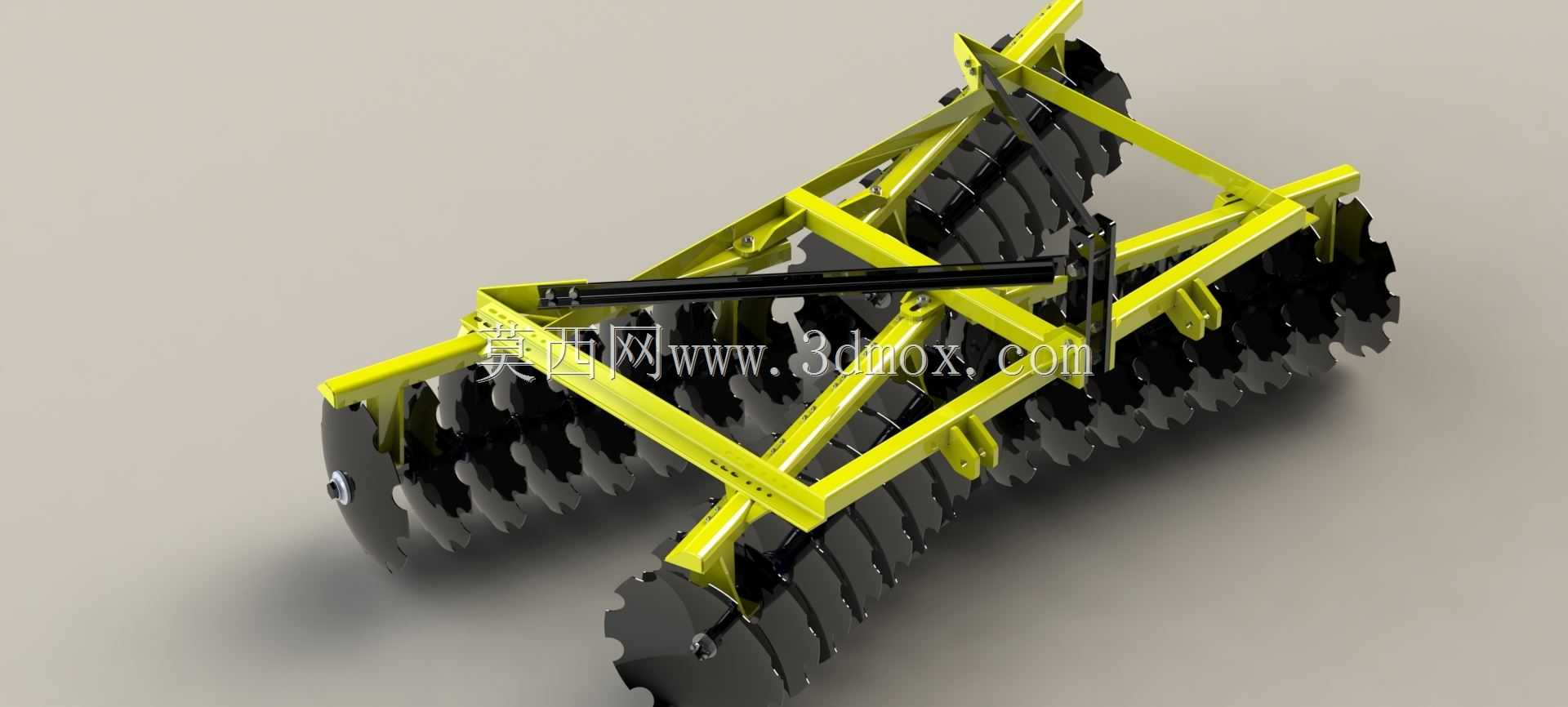

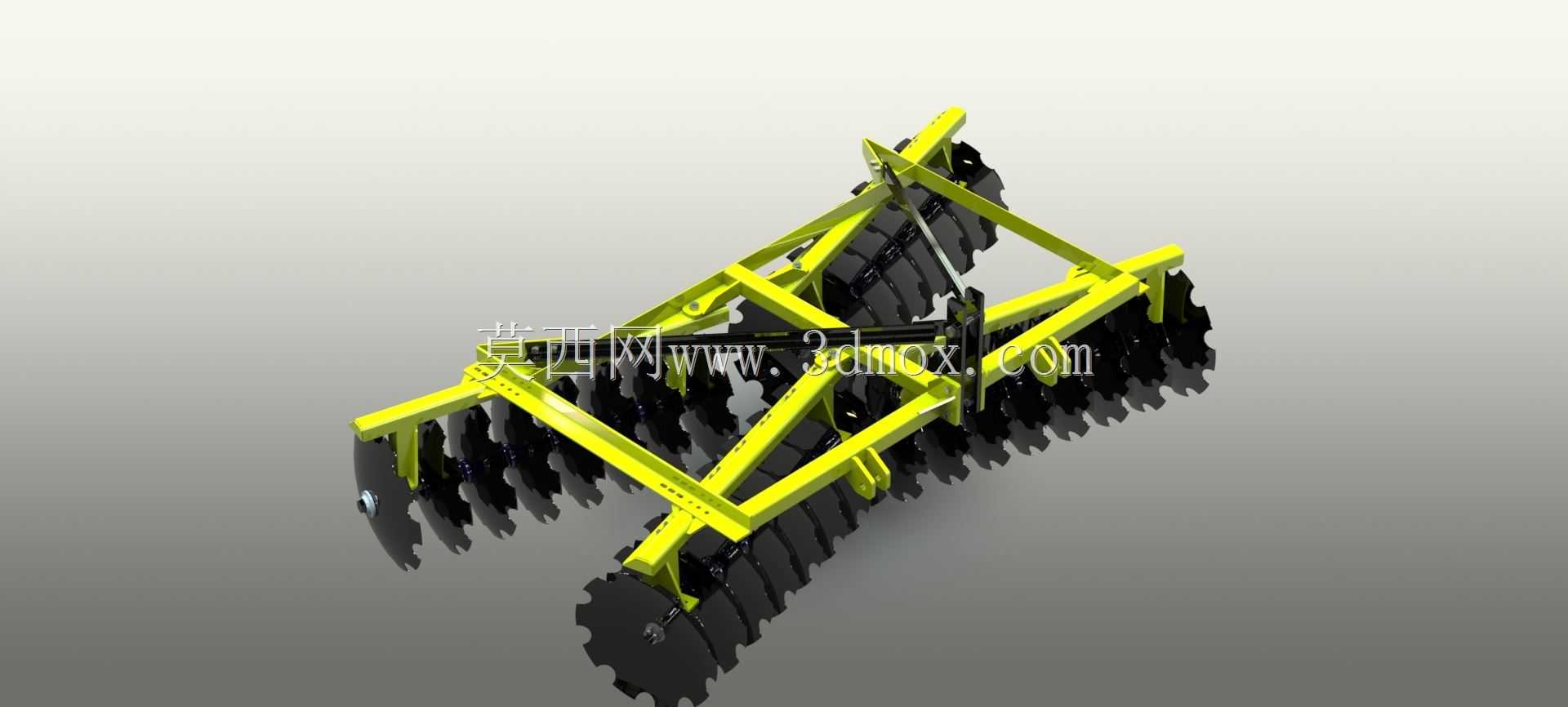

农用悬挂式对置圆盘耙耕作设备结构

　　这套圆盘耙属于牵引式农田整地作业机具，主要适配大马力轮式拖拉机后悬挂挂接，在旱作农业区的播前整地、收后灭茬环节应用广泛，可完成黏重土壤的碎土、板结地块的松土、作物残茬的切碎混埋、地表平整度整理等多项作业，相比传统钉齿耙，对黏重土壤、留茬较高的地块适配性更强，作业后地表细碎度均匀，能减少后续播种环节的整地工序。从结构设计来看，整体采用对称式对置耙组布局，主框架为矩形钢管焊接结构，管材选型兼顾结构刚性与整机重量控制，避免作业过程中框架受交变载荷出现焊缝开裂、形变问题，前后耙组采用交错角度布置，作业时圆盘刃口切入土壤的角度经过匹配，既能保证足够的入土深度，又能减少作业时的牵引阻力，避免拖拉机出现打滑、油耗过高的问题。

　　耙片采用球面缺口圆盘设计，刃口经过淬火处理，作业时靠自身重量与拖拉机牵引力切入土壤，缺口结构可更好地切碎作物秸秆、根茬，同时将表层土壤与残茬充分混合，避免残茬堆积在耙组间造成堵塞，相邻耙片的间距经过匹配，保证作业幅宽内无漏耙区域，同时减少土块的侧向推移，保证地表平整度。机架上方设置的液压调节机构，可直接对接拖拉机液压输出系统，作业时可根据土壤质地、农艺要求实时调整耙组的入土角度与作业深度，运输状态下可将整个耙组抬升至安全高度，满足田间转场、道路通行的离地间隙要求，避免耙片磕碰路面造成损坏。挂接结构采用标准三点式悬挂接口，挂接点的尺寸、位置符合农用拖拉机后悬挂的通用接口规范，可适配不同马力段的同接口拖拉机，无需额外改装挂接件，

　　挂接后整机的重心位置经过匹配，作业时不会对拖拉机后轮造成过大的附加载荷，保证拖拉机的转向灵活性与行驶稳定性。从安装边界来看，整机作业幅宽适配对应马力段拖拉机的常规作业效率要求，运输状态下的整机宽度符合道路通行的尺寸规范，耙组最低点到机架挂接面的距离满足最大入土深度时的结构运动余量，液压管路的布置沿机架主梁走线，采用管卡固定，避免作业过程中管路被秸秆、土块刮碰损坏，所有转动部位均设置密封式轴承座，可阻挡泥土、灰尘进入轴承内部，延长部件的维护周期，减少作业过程中的故障停机时间。在实际作业场景中，该设备可在玉米、小麦等作物收获后的地块直接作业，将地表的秸秆残茬切碎后混入表层土壤，加快残茬腐解速度，同时破除土壤板结层，

　　提升土壤的透气性与保墒能力，为后续播种作业创造上虚下实的种床条件；在荒地开垦、草场改良场景中，也可通过调整入土角度，完成草皮破碎、表层土壤整理作业，相比铧式犁作业，作业速度更快，对地表的植被破坏更小，作业后地表起伏度更小，减少后续平地作业的工作量。设计过程中，对耙架的受力情况做了针对性强化，在耙组安装支座与主梁的连接位置设置了加强筋板，应对作业过程中遇到石块、树根等硬物时的冲击载荷，避免支座部位出现断裂；耙片的安装间距与偏角设置，经过田间作业工况的反复验证，既能保证碎土效果，又不会出现土垡被过度抛洒的问题，作业后地表的土壤细碎度满足小麦、玉米等主粮作物的播种要求，无需额外进行旋耕作业，可降低农户的作业成本与作业时间。
