约翰迪尔牵引式重耙农机结构设计

　　这款牵引式重耙是配套大马力拖拉机使用的耕整地作业机具，主要针对旱作农业区的播前整地、收获后灭茬、秸秆还田后的碎土混拌作业场景设计，在东北黑土区、华北一年两熟区、西北旱作农业区的规模化农场作业中应用广泛，能够替代传统轻耙完成黏重土壤、板结地块的作业需求，作业后地表平整度、碎土率指标能够满足小麦、玉米、大豆等主粮作物的播前种床整理要求。

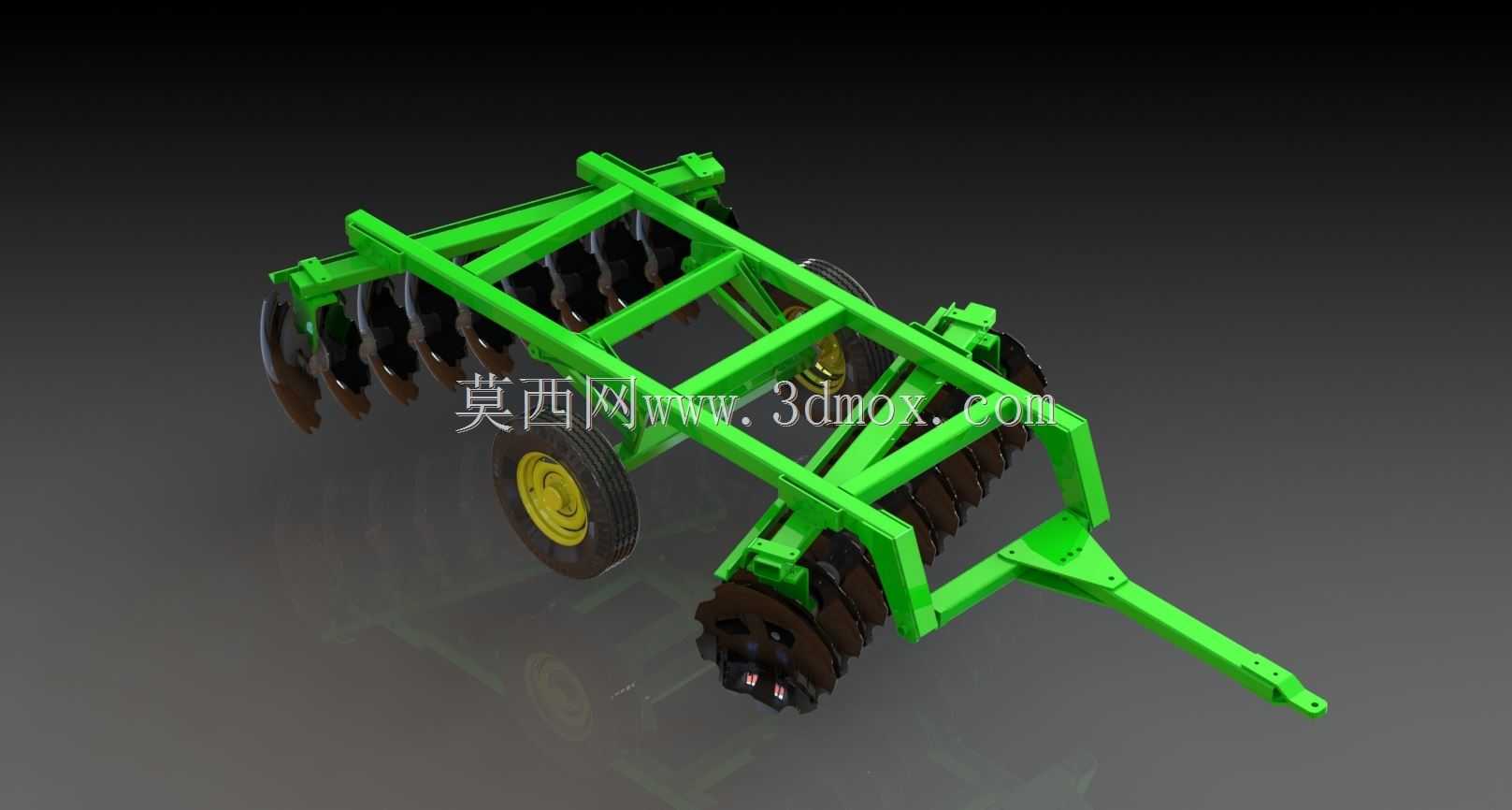

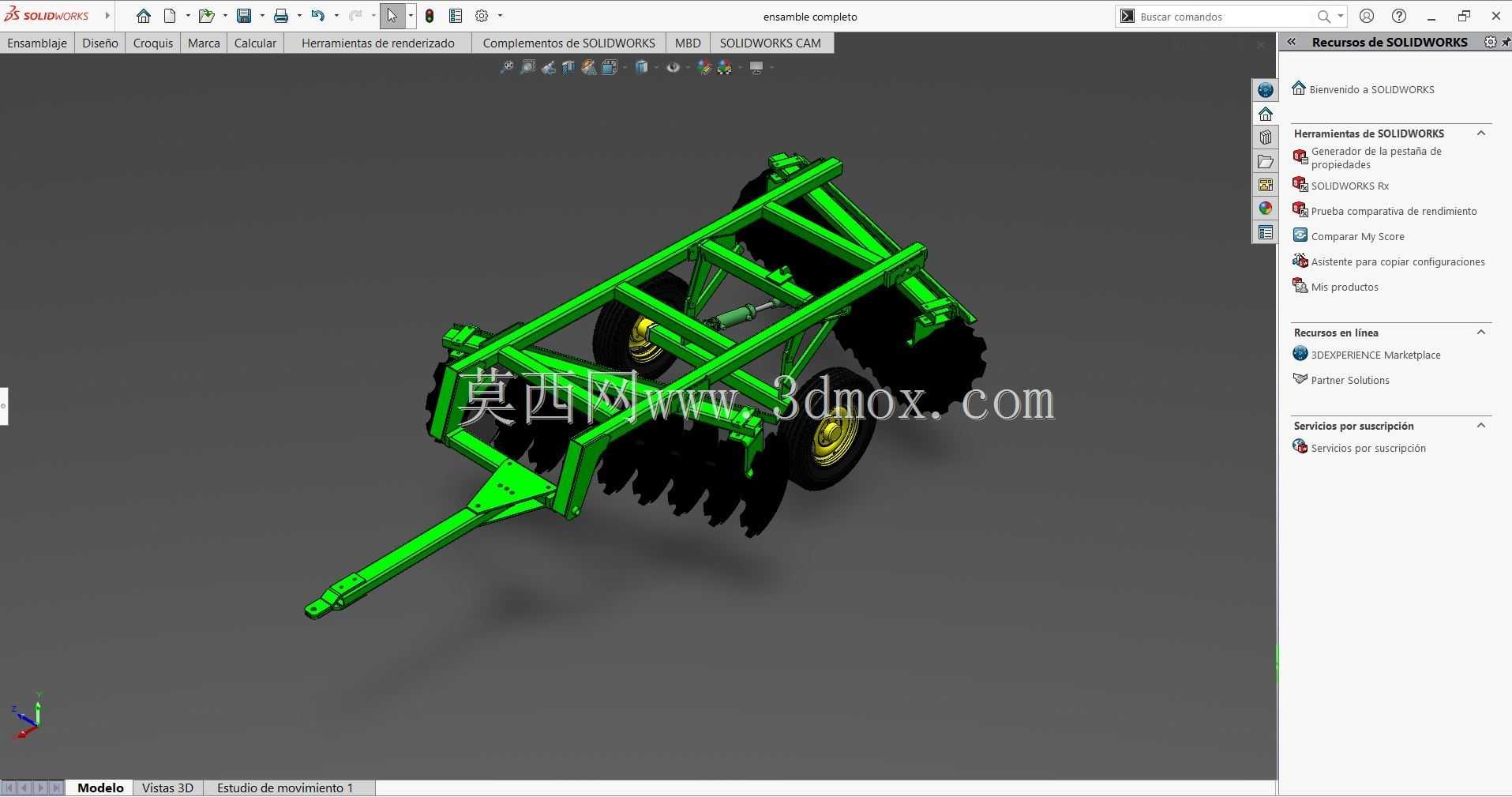

　　从结构设计来看，整机采用牵引式挂接结构，前端设置牵引梁与拖拉机后牵引销连接，挂接接口尺寸匹配国内主流80-150马力段拖拉机的牵引装置标准，牵引销孔位预留了调节余量，可根据不同拖拉机的牵引点高度调整挂接角度，避免作业时出现机架前倾或后仰导致的耙深不均问题。机架主体采用矩形钢管焊接成型的框架式结构，主梁与副梁之间设置斜向支撑加强筋，能够承受重负荷作业时圆盘组传递的冲击载荷，在遇到土壤中的石块、作物根茬等障碍物时，机架结构不会出现开焊、变形等失效问题。

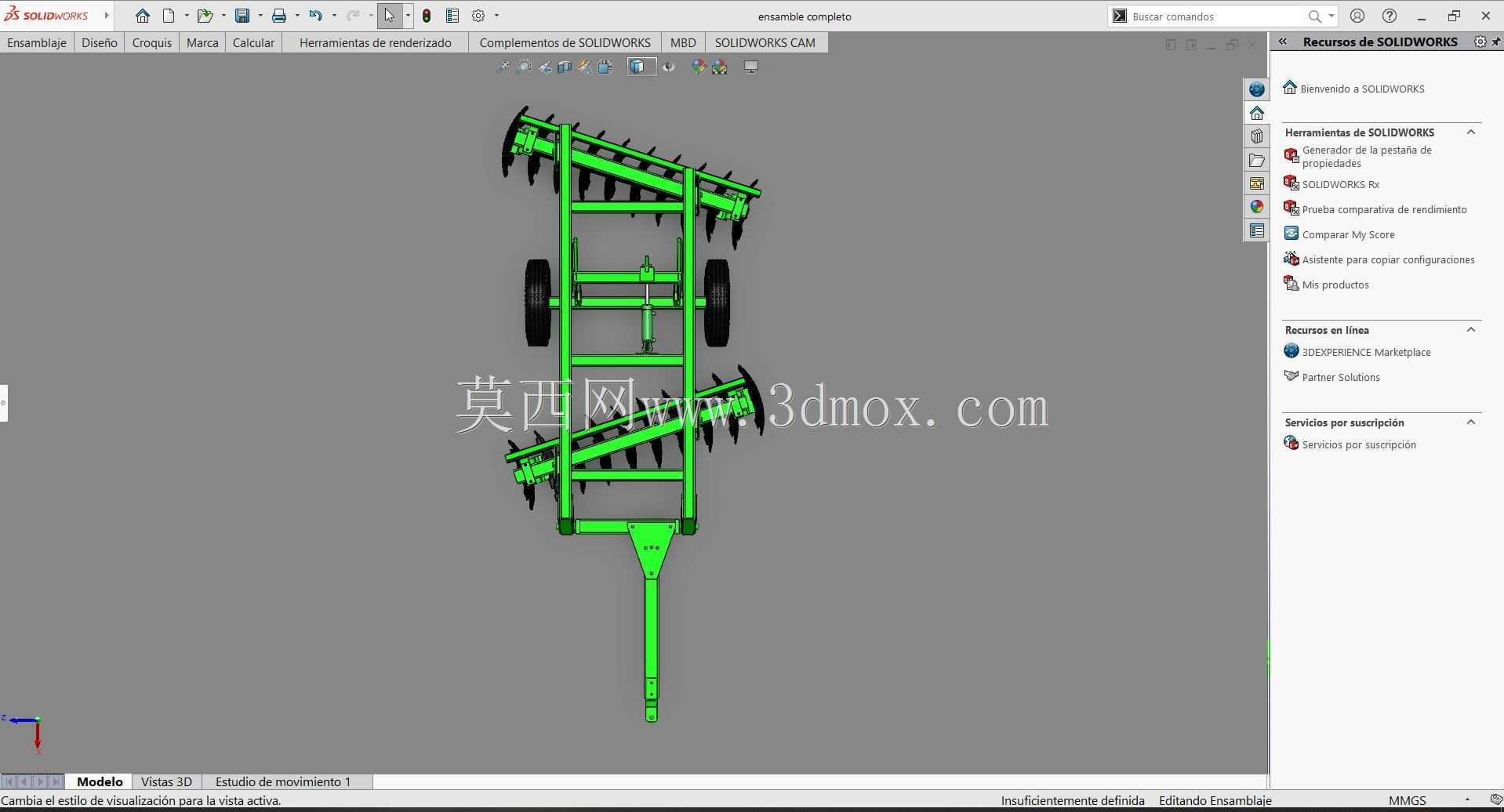

　　耙组采用前后两列对置式布置，前列圆盘为外倾设计，后列圆盘为内倾设计，作业时前后耙组的圆盘切削土壤的方向相反，能够将土垡充分翻转破碎，同时避免作业时机组出现偏驶问题。每个耙片采用球面圆盘结构，刃口经过淬火处理，硬度能够满足黏重土壤、留茬地的切削需求，耙片间距按照重耙作业标准设置，不会出现秸秆缠绕、土块堵塞耙组间隙的问题。耙组的轴承座采用内置密封结构，能够阻挡作业时的泥土、灰尘进入轴承内部，延长轴承的维护周期，适应长时间连续作业的需求。

　　行走轮设置在机架中部两侧，采用农用充气轮胎，轮距匹配耙组的作业幅宽，作业状态下行走轮抬起，耙片依靠自重与液压下压力切入土壤，运输状态下通过液压装置将耙组抬起，行走轮承载整机重量，能够满足乡村道路、田间路的转场运输要求，运输时整机宽度不超过道路通行限界，不需要额外拆解即可完成转场。耙深调节通过牵引梁处的调节螺杆与行走轮的高度调整机构配合实现，调节范围覆盖12-25厘米的常用重耙作业深度，能够根据不同土壤类型、不同农艺要求调整作业深度，比如在秸秆还田地块作业时可适当调大耙深，将秸秆充分混入土壤表层，在播前浅耙作业时可调小耙深，保证地表平整细碎。

　　从安装边界来看，整机作业幅宽与配套拖拉机的动力匹配经过核算，不会出现动力不足导致的作业效率低下问题，牵引点的受力角度经过优化，作业时拖拉机的牵引负荷均匀，不会出现后悬挂过载的问题。机架的各个连接部位采用标准化螺栓连接，耙片、轴承座等易损件均采用通用规格，后期维护更换时不需要定制特殊配件，能够降低农机用户的使用维护成本。整机的重心位置经过合理布置，无论是作业状态还是运输状态，都不会出现重心偏移导致的侧翻风险，在坡地作业时也能保证足够的稳定性。

　　在实际作业场景中，这款重耙能够一次性完成土壤切削、破碎、土垡翻转、地表平整等多道工序，相比传统的犁耕+轻耙的作业模式，能够减少农机进地次数，降低土壤压实概率，同时提升作业效率。针对不同区域的土壤特性，耙组的角度可以在一定范围内调整，在沙壤土作业时可适当减小耙组偏角，降低作业阻力，在黏重土壤作业时可增大耙组偏角，提升碎土与翻土效果。整机的结构设计充分考虑了田间作业的复杂工况，所有外露部件都做了防磕碰处理，液压管路的布置避开了耙组作业时的泥土抛射区域，避免管路被石块、土块砸坏，各个润滑点都设置在便于操作的位置，日常保养时不需要拆解过多部件即可完成注油维护。
