轮式移动农林枝条粉碎还田设备

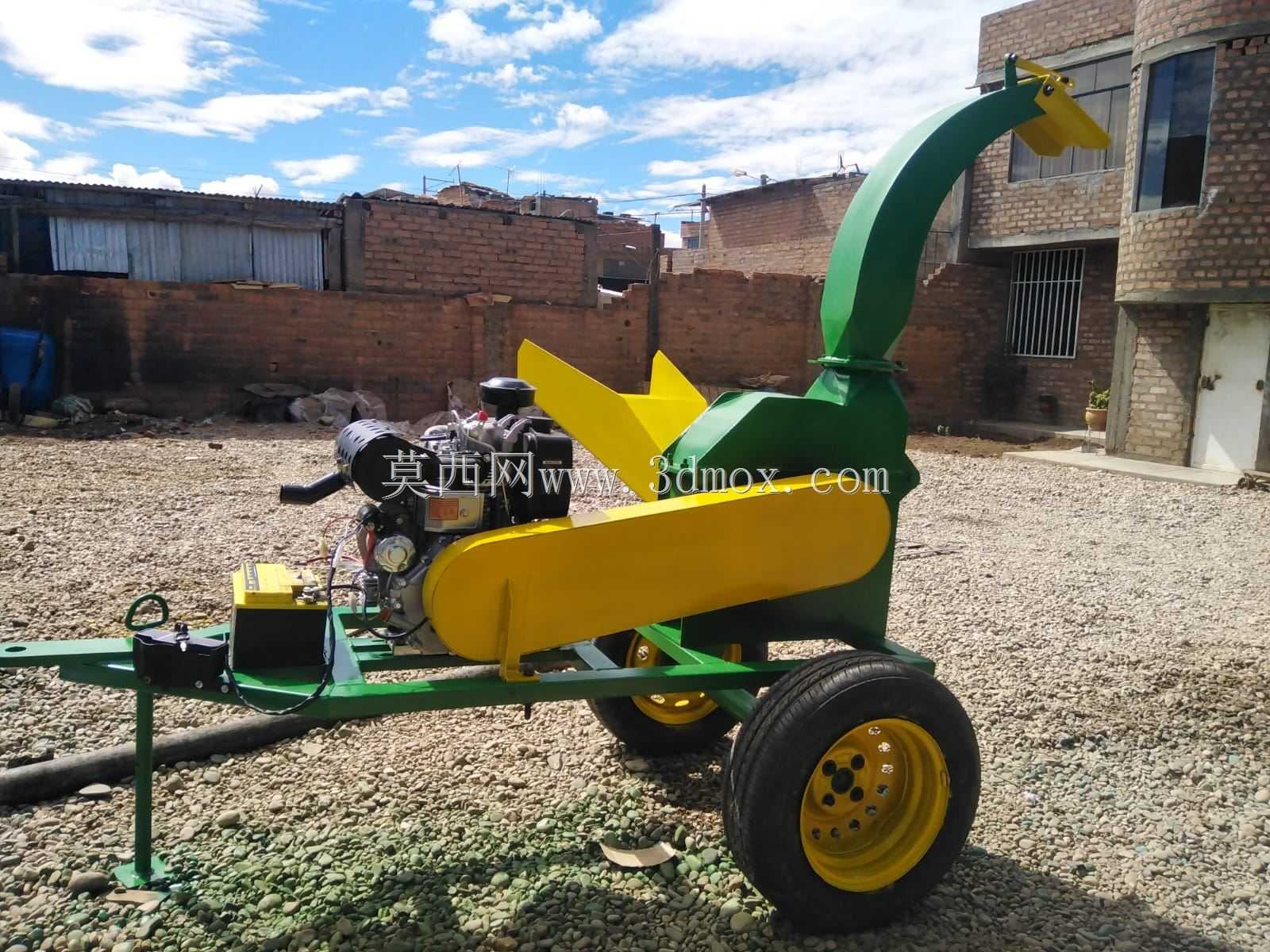

　　这款轮式移动碎枝设备的三维结构设计，完全围绕丘陵、平原零散地块的农林废弃物处理场景搭建，区别于固定式粉碎设备的安装限制，整机依托双轮拖挂式底盘实现跨区域转场作业，可直接对接果园修剪、苗圃整枝、园林绿化疏剪产生的直径100mm以内的木质枝条、藤蔓秸秆类物料，无需提前将废弃物归集转运至固定处理点，作业时可跟随修剪班组同步移动，边修剪边粉碎，大幅降低农林废弃物的清运成本。从结构布局来看，动力单元采用单缸汽油机横置于底盘尾部，与粉碎腔通过带传动结构连接，传动路径短且外侧设置全封闭护罩，避免作业时碎料飞溅卡入传动带造成磨损，动力输出端匹配离心式离合器，怠速状态下粉碎腔无动力输入，设备转场或待机时不会出现刀辊空转的安全隐患。

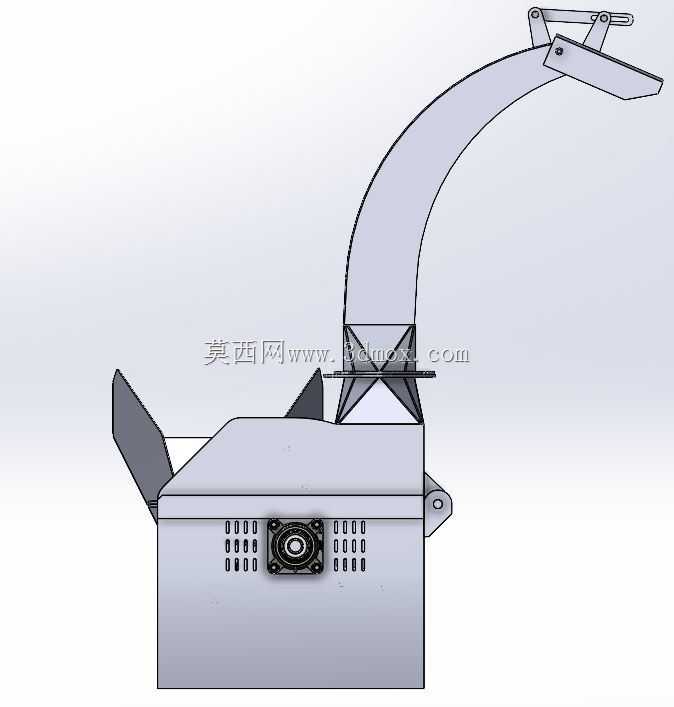

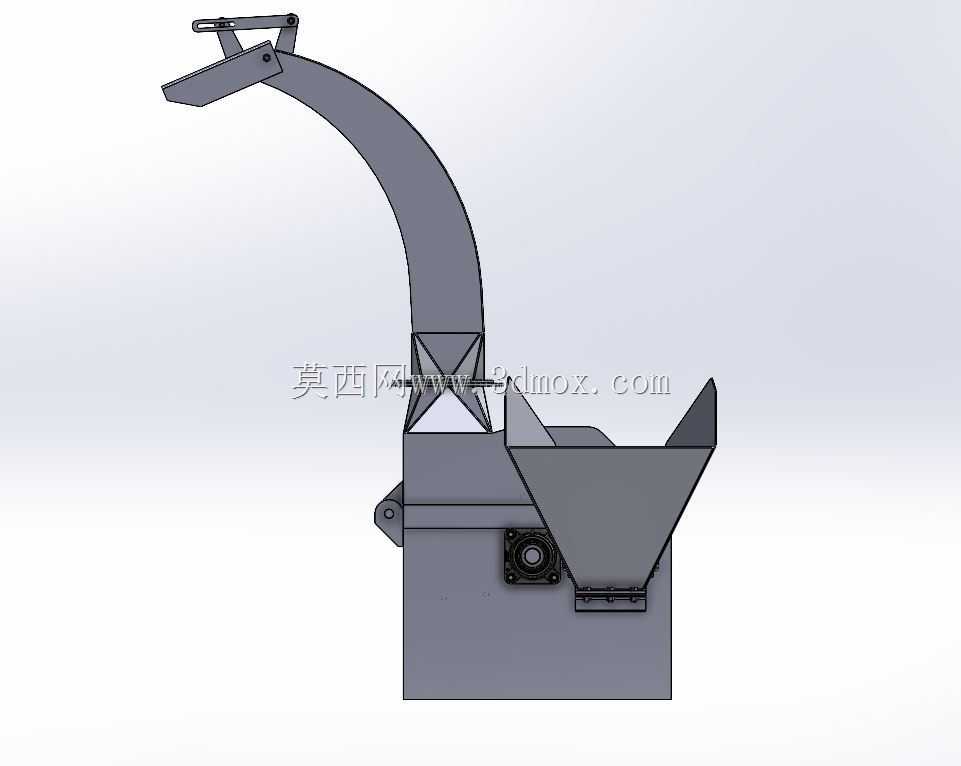

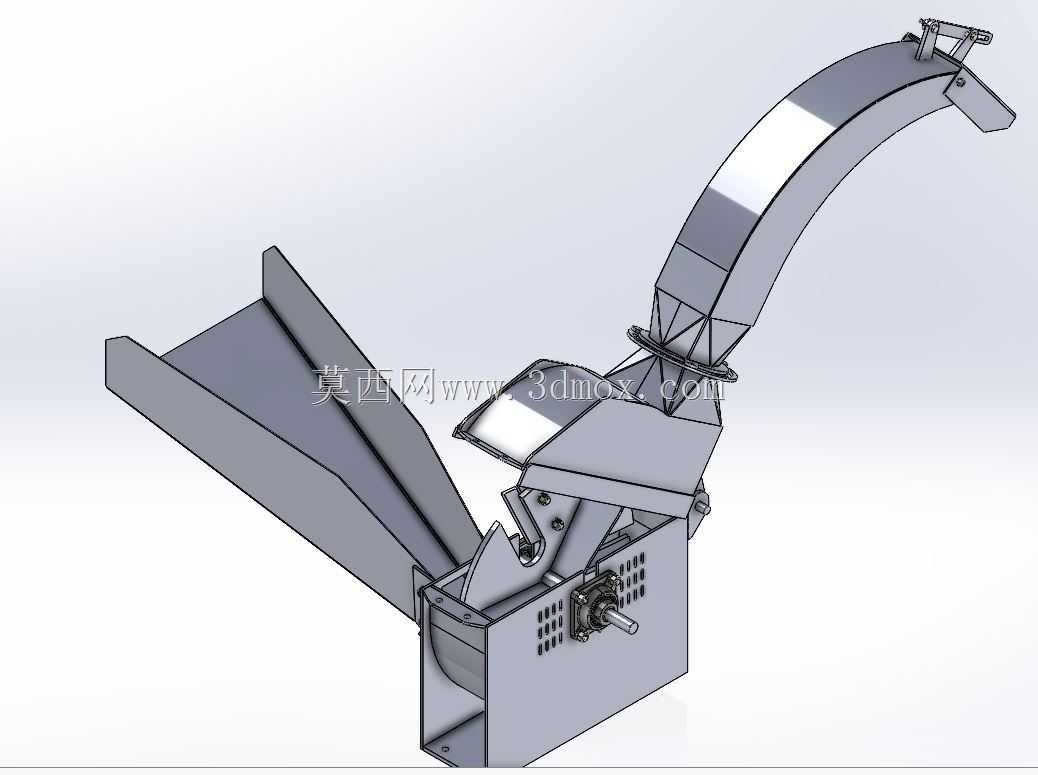

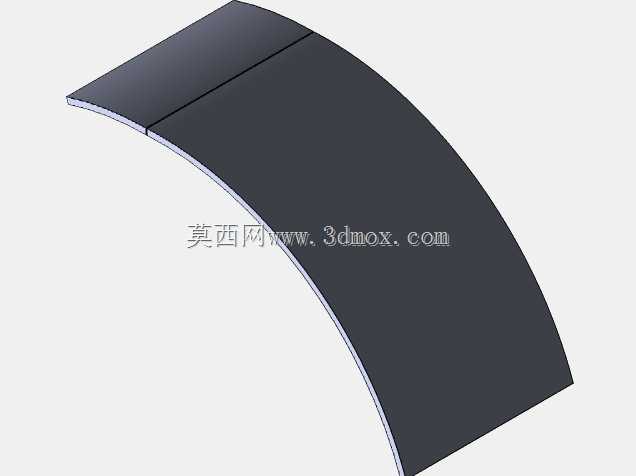

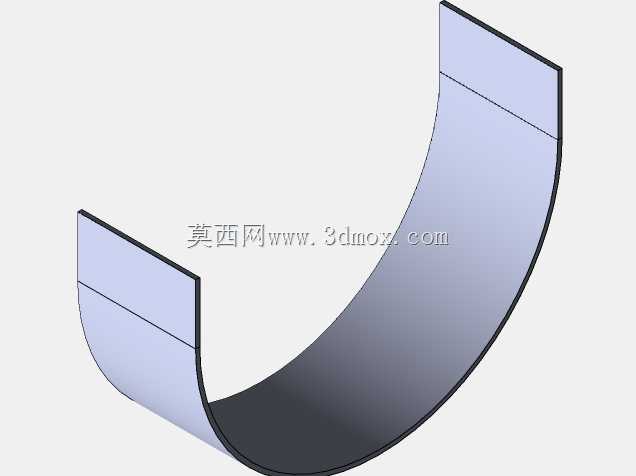

　　进料口采用斜置敞口式设计，进料平台距离地面高度控制在750mm，适配人工站立喂料的操作高度，喂料口内侧设置防反弹挡料板，当刀辊切削枝条产生反向冲击力时，挡料板可自动回位阻挡枝条弹出，避免操作过程中出现击打伤害。粉碎腔内部采用锤片与定刀组合的切削结构，动刀辊做动平衡校准，高速旋转时可将喂入的枝条逐层切削破碎，破碎后的物料粒径控制在5-15mm区间，完全满足直接还田的腐熟要求，也可收集后作为食用菌栽培基质、生物质燃料原料使用。出料结构采用弧形上抛导筒，导筒出口处设置可手动调节的导流挡板，可根据作业需求调整出料方向与抛射距离，当需要直接还田时可将导筒对准果树行间空地，碎料直接均匀抛撒在地表；当需要收集碎料时，

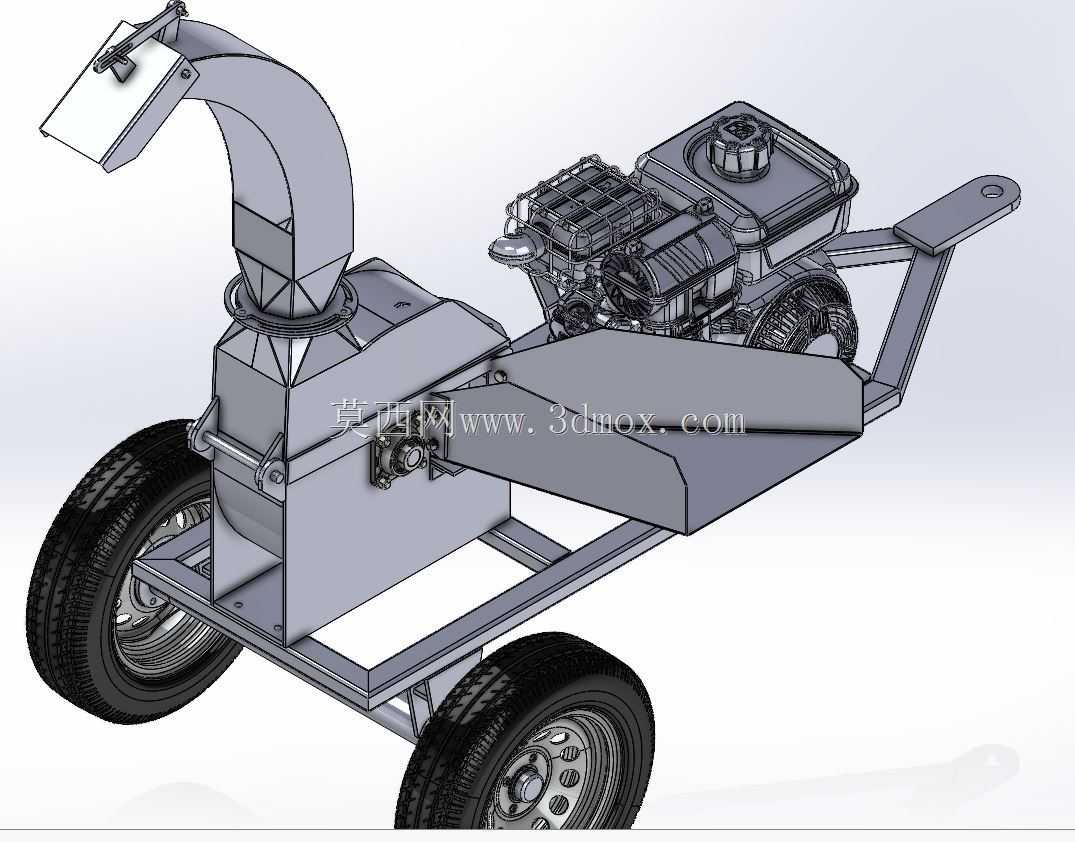

　　可调整导筒角度对准随行收集袋或收集车，直接完成物料归集。底盘部分采用钢管焊接框架结构，两个充气橡胶轮通过轮轴固定在框架中部，牵引杆延伸至设备前端，可挂接在小型拖拉机、农用三轮车尾部实现长距离转场，短距离移动时也可通过人工握持牵引杆推行，整机重心落在轮轴靠前位置，推行时前端受力不超过15kg，单人即可完成短距离移位操作。整机外形尺寸控制在长1800mm、宽850mm、高1400mm的区间内，可顺利通过宽度1m的果园行间通道，也可装入普通轻型货车的货厢完成跨区域运输，安装边界无外凸尖锐结构，所有焊接位置做圆角打磨处理，避免转场过程中剐蹭果树树皮或操作人员衣物。设计过程中针对作业场景的维护需求做了适配优化，粉碎腔侧盖采用快拆螺栓固定，

　　当需要更换锤片、清理腔体内卡滞物料时，无需专用工具即可打开侧盖完成维护；空气滤清器位置抬高至动力单元顶部，避免粉碎作业产生的粉尘大量进入进气系统，延长动力单元的保养周期；燃油箱容积匹配连续4小时作业的油耗需求，无需频繁停机补油，适配单日8小时的野外作业节奏。从结构强度来看，粉碎腔壳体采用5mm厚钢板折弯焊接，刀辊主轴采用40Cr调质处理，可承受连续切削硬木枝条的冲击载荷，底盘框架焊缝做满焊处理，可承受田间颠簸路面的振动载荷，长期作业不会出现焊缝开裂、结构变形的问题。
