该结构件对应制冷压缩系统中的离心式叶轮,主要承担制冷剂气体的吸入、加速和压力提升任务。叶轮在高速旋转状态下工作,气体从中心轮毂区域进入,沿相邻叶片形成的弯曲流道向外缘流动,在离心力和叶片导流作用下获得速度能,随后进入蜗壳或扩压段完成动能向压力能的转换。此类零件常见于小型制冷机组、低温气体输送设备以及需要紧凑压缩单元的热管理系统中,其性能直接影响机组的吸气量、压比、效率和运行稳定性。

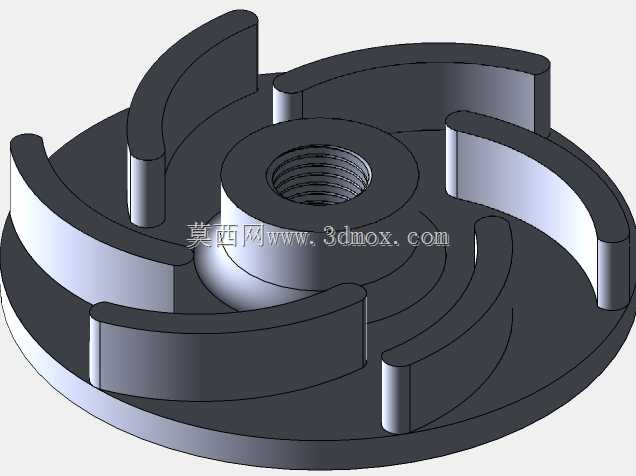

模型采用半开式叶轮构型,底盘为圆盘形基体,上方布置多片弯曲叶片,叶片从中心轮毂附近沿径向延伸至外缘,并在周向上形成连续流道。与闭式叶轮相比,半开式结构没有顶部盖板,叶片外侧直接与机壳小间隙配合,结构质量较轻,制造和后期修整更方便,也有利于控制高速旋转时的转动惯量。其代价是叶顶存在一定泄漏,因此在设计和装配时需要重点控制叶轮外缘、叶片顶端与壳体之间的间隙,间隙过大将造成回流和效率下降,间隙过小则可能在热膨胀、振动或轴系窜动时引发擦碰。
中心部位设置带内螺纹的轮毂孔,用于与驱动轴或轴套连接。螺纹连接使叶轮在轴向具有明确的锁紧位置,便于装配拆卸,也适合小型高速部件的紧凑布置。建模时需要保证螺纹轴线与叶轮回转轴线重合,轮毂端面与轴肩或锁紧件之间具备足够接触面积。轮毂外径、叶片根部圆角和底盘厚度共同决定应力集中水平,尤其在叶片与底盘交接处,高速旋转产生的离心载荷会形成明显拉应力,若根部过渡过于尖锐,容易在长期循环载荷下产生裂纹。工程处理上通常在叶根加入圆角过渡,并在允许范围内降低局部尖角,使应力沿底盘和叶片根部更均匀地传递。
叶片型线采用后弯式思路,入口处靠近轮毂,出口处偏向圆盘外缘,流道宽度随半径变化而逐渐展开。该构型有利于控制气体在流道内的转向,降低出口速度分布不均带来的冲击损失。叶片前缘需要兼顾进气方向,若前缘角度与来流方向偏差过大,会在入口处产生分离和噪声;后缘则影响出口气流角和后续扩压部件匹配。对于制冷压缩场景,工质密度、黏度、流速以及运行转速都会影响叶片角的选择,因此三维建模不能只追求外观曲面顺滑,还要保证流道在每个径向截面上具有连续的过流面积,避免局部突扩或突缩。
外形边界方面,圆盘外圆构成叶轮最大旋转轮廓,设计时需与压缩机壳体内腔保留径向安全间隙;叶片顶端形成轴向配合边界,其高度决定半开式流道的有效通流高度;中心螺纹孔构成安装基准,孔径、螺距和旋向需与传动轴一致。轮毂上端面可作为锁紧螺母或轴套的贴合面,底盘背面则需要考虑与轴端、密封件或挡圈的空间关系。若整机采用悬臂轴布置,叶轮重心应尽量靠近轴承支撑位置,以减小悬臂弯矩;若采用多级或高速电机直联结构,还需校核叶轮质量、惯量与轴系临界转速之间的匹配。

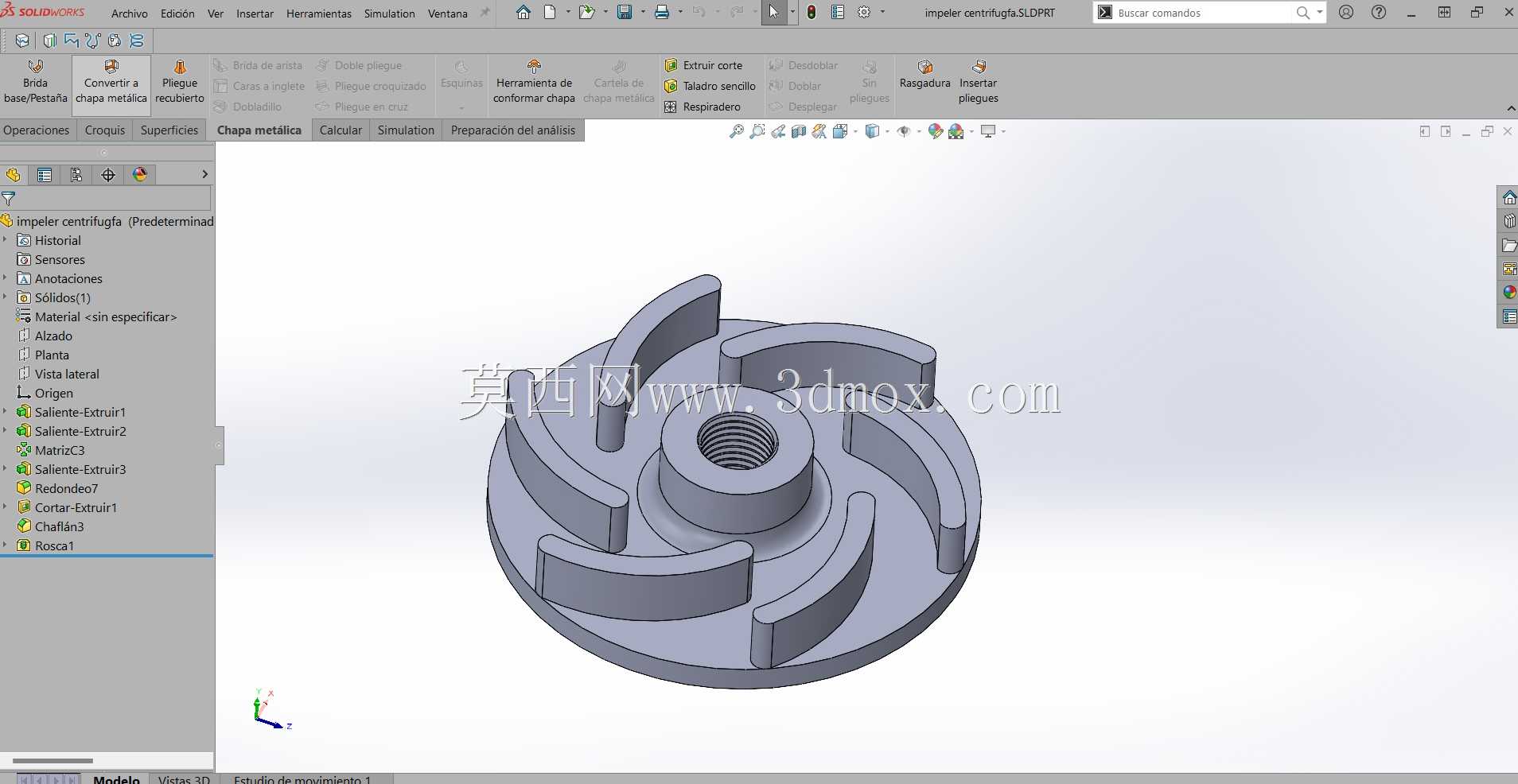

从建模过程看,底盘可先通过回转特征建立基本圆盘,再依据气动型线绘制叶片工作面和背面曲面,经加厚、阵列或周向复制形成完整叶道。叶片与底盘交接处应保留圆角特征,螺纹孔则按实际连接标准建立,便于工程图中表达孔径、牙型和锁紧要求。完成实体后,应检查相邻叶片之间的流道是否存在狭窄封闭区域,叶片后缘是否厚度均匀,外圆与中心孔是否同轴。对于后续加工,此类叶轮可采用五轴铣削、铸造后精加工或增材制造方式成型;若用于高速工况,还需在结构设计阶段考虑材料密度、屈服强度、耐腐蚀性以及动平衡去重位置。
在制冷压缩机内部,叶轮并不是孤立零件,它需要与进气口、蜗壳、扩压器、主轴、轴承和密封结构协同工作。进气通道应保证气流均匀进入叶根区域,避免偏流造成叶片载荷波动;蜗壳收集外缘排出的高速气体,并将其引导至冷凝或后续压缩环节;密封结构则用于限制高压气体向低压侧泄漏。叶轮底盘背面若靠近油封或气封,需要留出密封件安装空间,同时避免背面形状形成不必要的鼓风损失。
该模型适合用于结构评审、装配干涉检查、叶轮外形方案展示以及数控加工前的几何确认。观察模型时可重点关注叶片数量、弯曲方向、叶根过渡、中心螺纹连接和圆盘外缘边界,这些特征既决定零件能否顺利安装,也影响压缩效率与高速运行可靠性。实际投产前,还应结合具体制冷剂工况、设计转速、轴系强度和气动参数对叶型厚度、间隙、螺纹锁紧方式及动平衡要求进行进一步校核。
