牵引式重型圆盘耙农用耕作设备结构

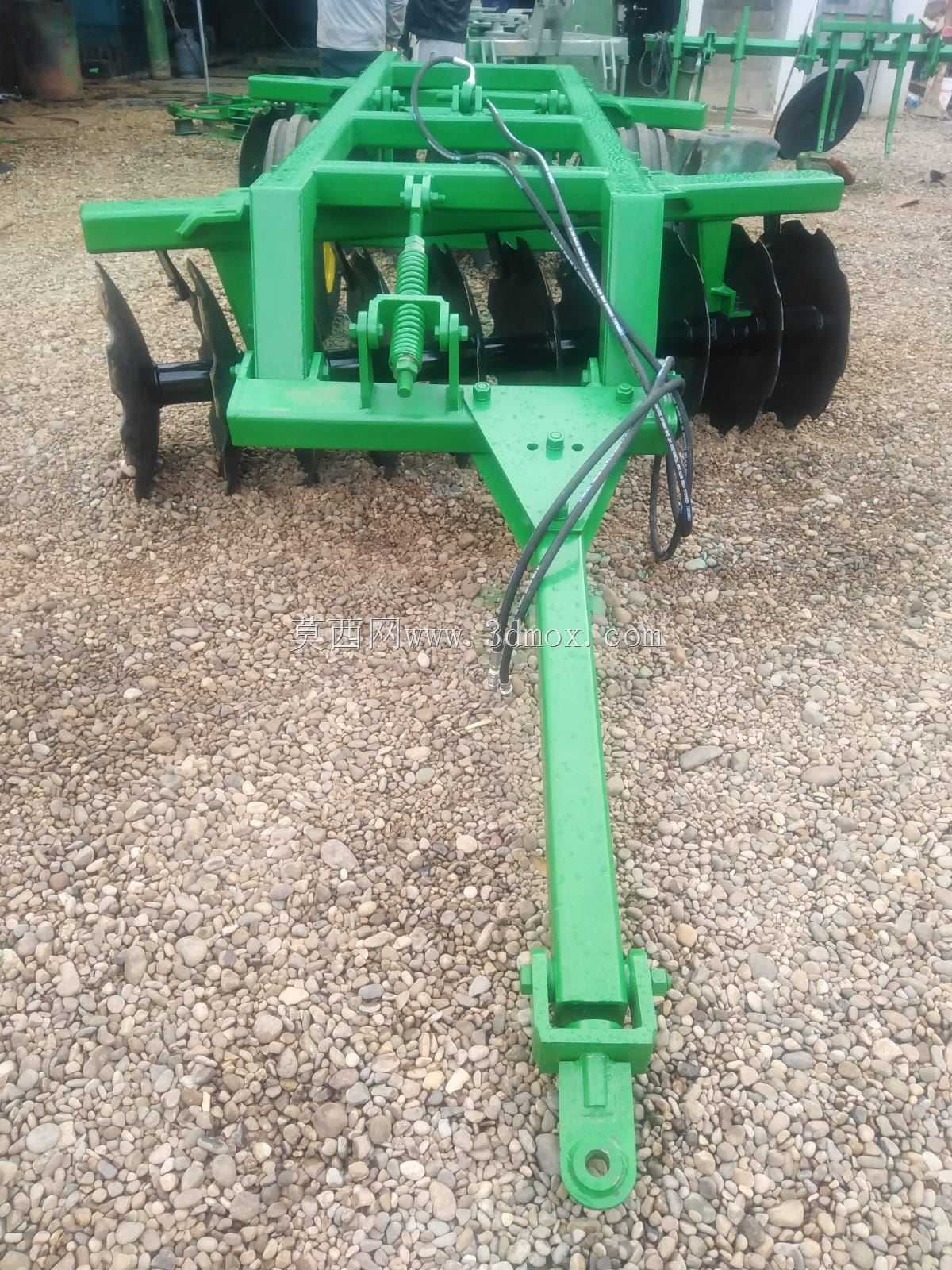

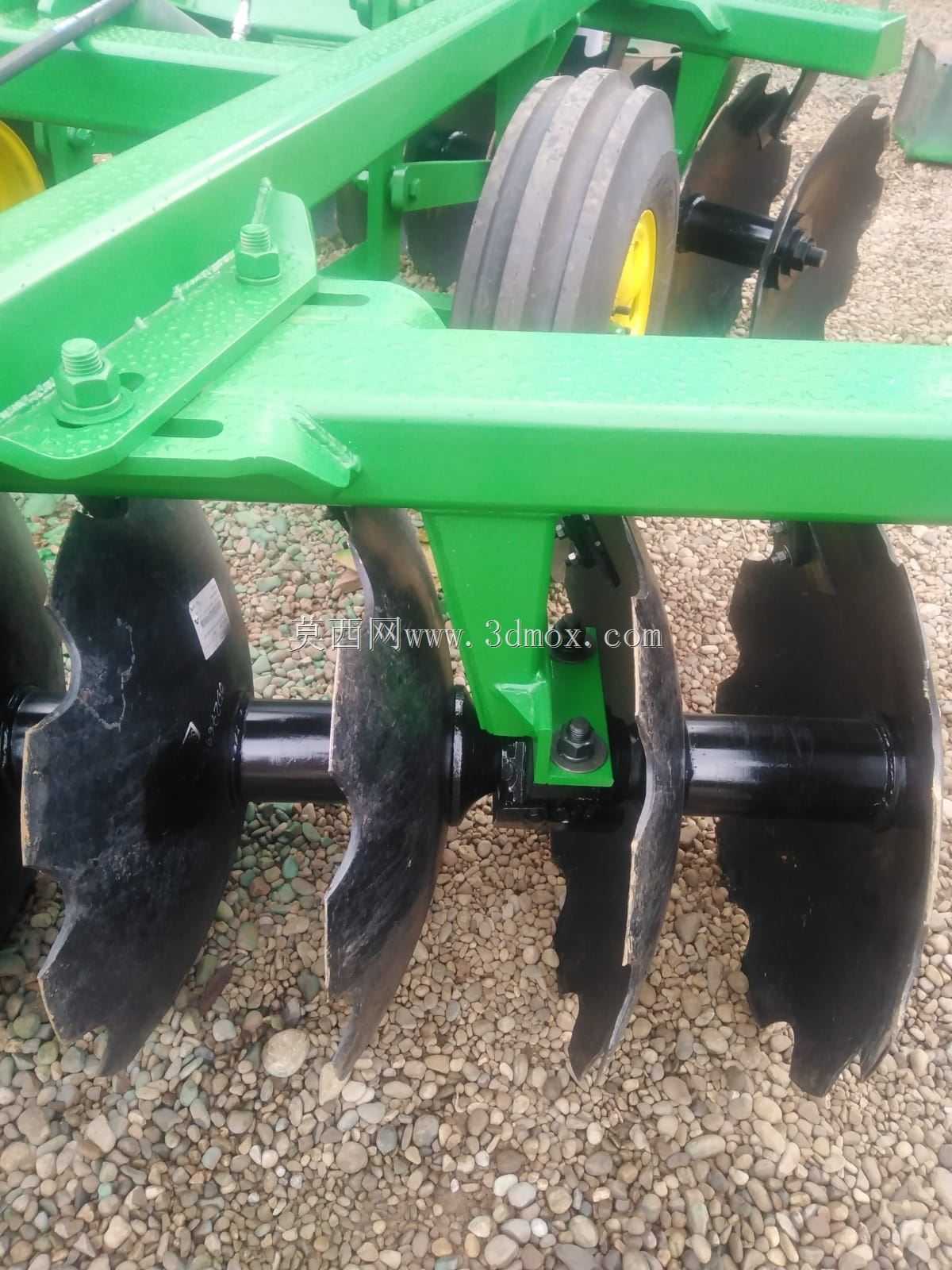

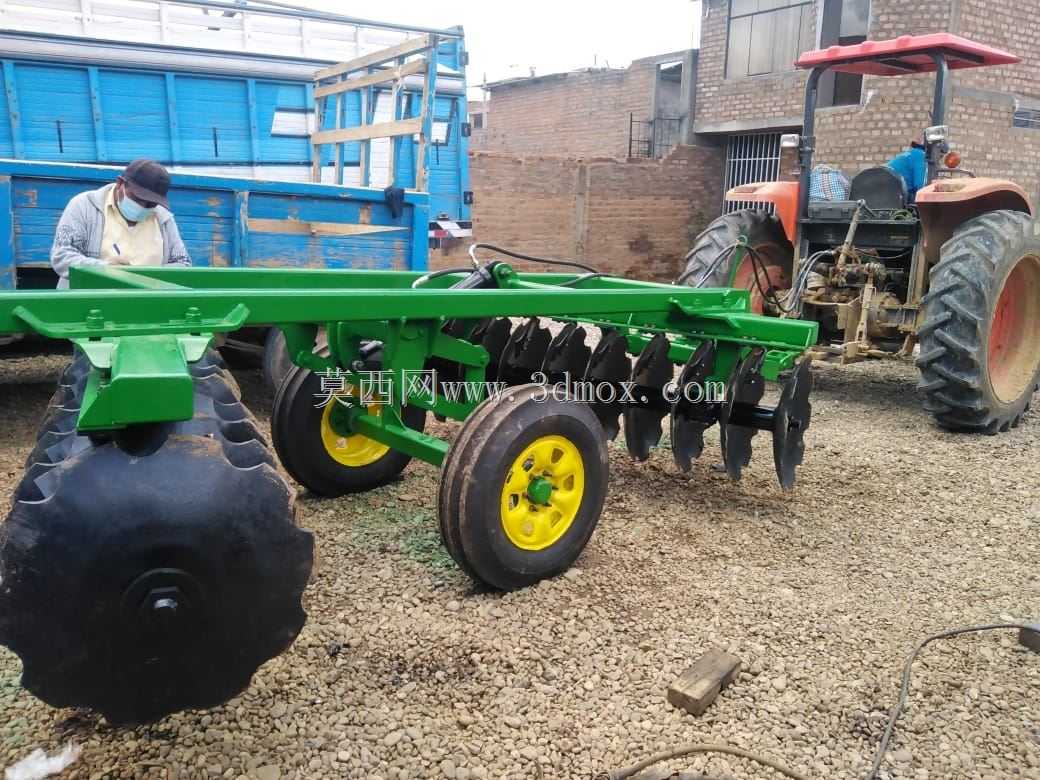

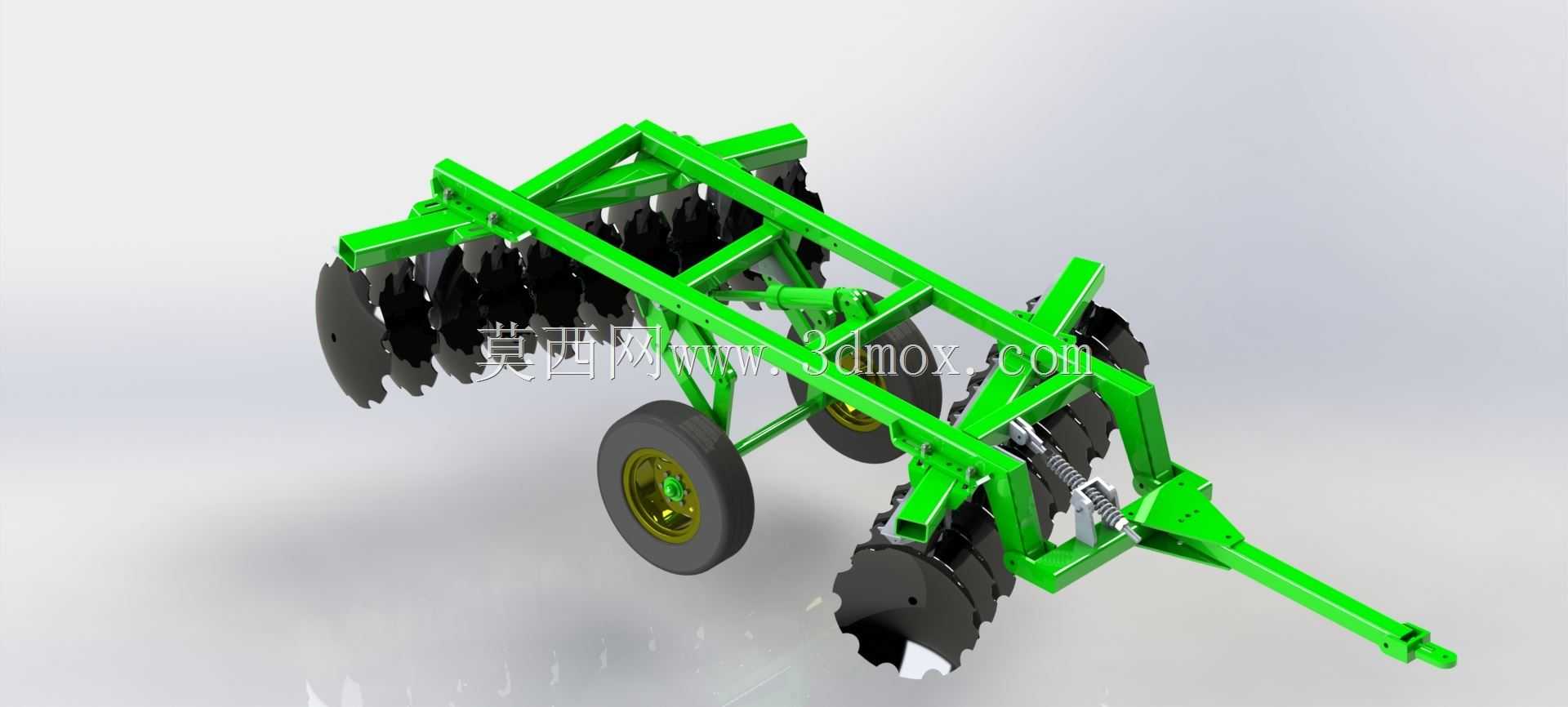

　　这款牵引式圆盘耙主要适配大马力拖拉机配套使用，是旱作农业区播前整地、收后灭茬作业的核心配套农具，在东北黑土区、华北平原旱作区、西北沙壤土区域的规模化农场应用极为广泛，可替代传统铧式犁完成浅翻、碎土、残茬破碎、平整地表的复合作业，作业后地表平整度、碎土率指标能够满足小麦、玉米、大豆等主粮作物的播前整地农艺要求，相比传统铧式犁作业，单遍作业效率可提升40%以上，作业后土壤容重更适合作物根系下扎，同时能够减少土壤风蚀水蚀的发生概率。从结构设计逻辑来看，整机采用牵引式挂接结构，前端设置牵引架与拖拉机后牵引销直接连接，牵引架与主框架之间设置铰接式连接结构，搭配弹簧缓冲组件，能够在作业遇到石块、树根等硬质障碍物时实现一定角度的抬升避让，避免耙片、机架受刚性冲击出现变形损坏。主框架全部采用标准商用矩形型钢焊接成型，材料选型完全贴合农机作业的重载、交变载荷工况，所有型钢连接处均设置三角加强筋板，焊接位置预留足够的焊脚高度，避免长期田间颠簸作业出现焊缝开裂、框架变形问题。耙组采用对称偏置布局，前后两排耙片呈交错排列，前排耙片凹面向外、后排耙片凹面向内，作业过程中前后耙片的侧向力能够相互抵消，保证机组作业走直性，不会出现单侧偏牵的问题，每个耙片通过独立的方轴轴承座安装在耙组横梁上，轴承座采用双层密封结构，能够阻挡田间泥沙、秸秆碎屑进入轴承内部，延长轴承维护周期。行走轮采用橡胶充气轮胎，轮辋为钢制冲压结构，轮胎花纹选用农用深花纹设计，在田间转移、

　　作业转弯时能够提供足够的抓地力，行走轮支架通过高度调节螺杆与主框架连接，可根据作业深度需求调节耙组的入土角度与作业深度，调节范围覆盖10cm到25cm的常用整地深度区间，能够适配不同土壤质地、不同农艺要求的整地作业需求。从安装边界尺寸来看，整机作业幅宽可覆盖3米到4.5米区间，运输状态下整机宽度不超过2.5米，符合乡村道路、田间机耕道的通行宽度要求，运输状态下整机高度不超过1.5米，牵引点高度适配国内主流50马力到120马力轮式拖拉机的后牵引销高度区间，挂接时无需额外改装牵引结构，配套通用性较强。耙片选用65Mn弹簧钢冲压成型，刃口经过淬火处理，硬度达到HRC45-55区间，既能够保证刃口的锋利度实现快速入土切割秸秆、破碎土块，

　　又具备足够的韧性，遇到硬质障碍物时不会出现崩刃、碎裂问题，耙片的球面曲率经过反复优化，作业时能够实现土垡的抬升、翻转、抛送，将地表的作物残茬、杂草翻埋到下层土壤，同时将下层细碎土壤抬升到表层，实现种床层的土壤结构优化。在实际作业场景中，这款圆盘耙可单独完成玉米收后的秸秆粉碎还田配套整地作业，也可在铧式犁深翻后完成碎土整平作业，单遍作业的碎土率可达80%以上，地表平整度误差不超过3cm，能够满足免耕播种、常规播种的种床要求，相比传统的钉齿耙、镇压器组合作业，能够减少2到3遍的机具进地次数，降低农机作业的燃油消耗与对土壤的压实程度。设计过程中充分考虑了田间维护的便捷性，所有耙片的固定螺栓均采用标准通用规格，轴承座、

　　调节螺杆等易损件均采用市面通用农机配件规格，田间作业出现故障时可快速更换配件，无需定制特殊备件，降低设备的使用维护成本。机架表面采用抛丸后喷涂农机专用耐磨粉末涂层，能够抵御田间酸碱土壤、化肥农药的腐蚀，同时耐秸秆、土块的冲刷磨损，涂层使用寿命可达5年以上。牵引架位置设置的安全弹簧组件，预紧力可根据作业土壤硬度进行调节，在硬质黏土地块作业时可适当调大弹簧预紧力，保证耙片入土深度稳定，在沙壤土地块作业时可适当调小预紧力，减少不必要的牵引阻力，降低拖拉机燃油消耗。行走轮的轮距设置经过优化，作业时行走轮走在未耙地的坚实地表，不会出现下陷打滑问题，运输状态下轮距符合公路运输的轮距要求，高速转移时不会出现侧翻风险。每个耙组的角度可通过调节拉杆进行微调，改变耙片的偏角即可调整耙片的入土性能与碎土效果，偏角越大耙片入土越深、碎土效果越强，偏角越小则作业阻力越小、地表平整度越高，操作人员可根据实际地块的土壤条件、作业要求灵活调整，无需更换任何零部件即可适配不同的作业工况。
