浮球式液位传感控制装置结构设计

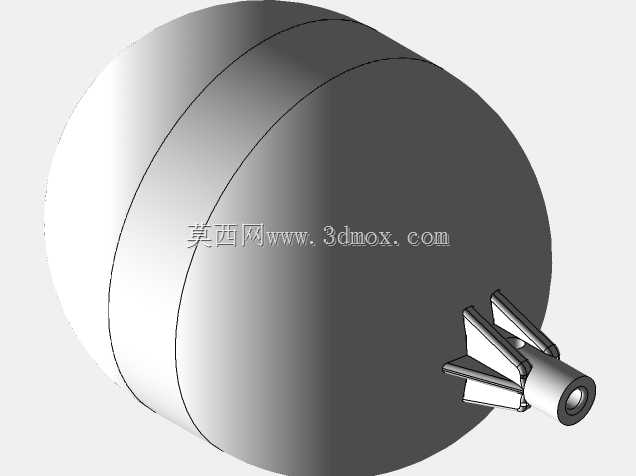

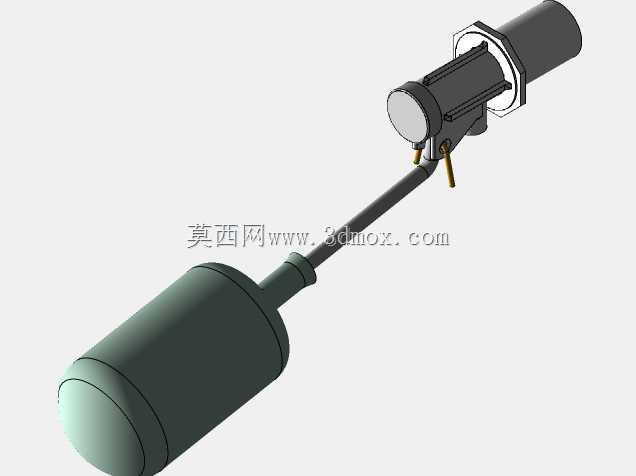

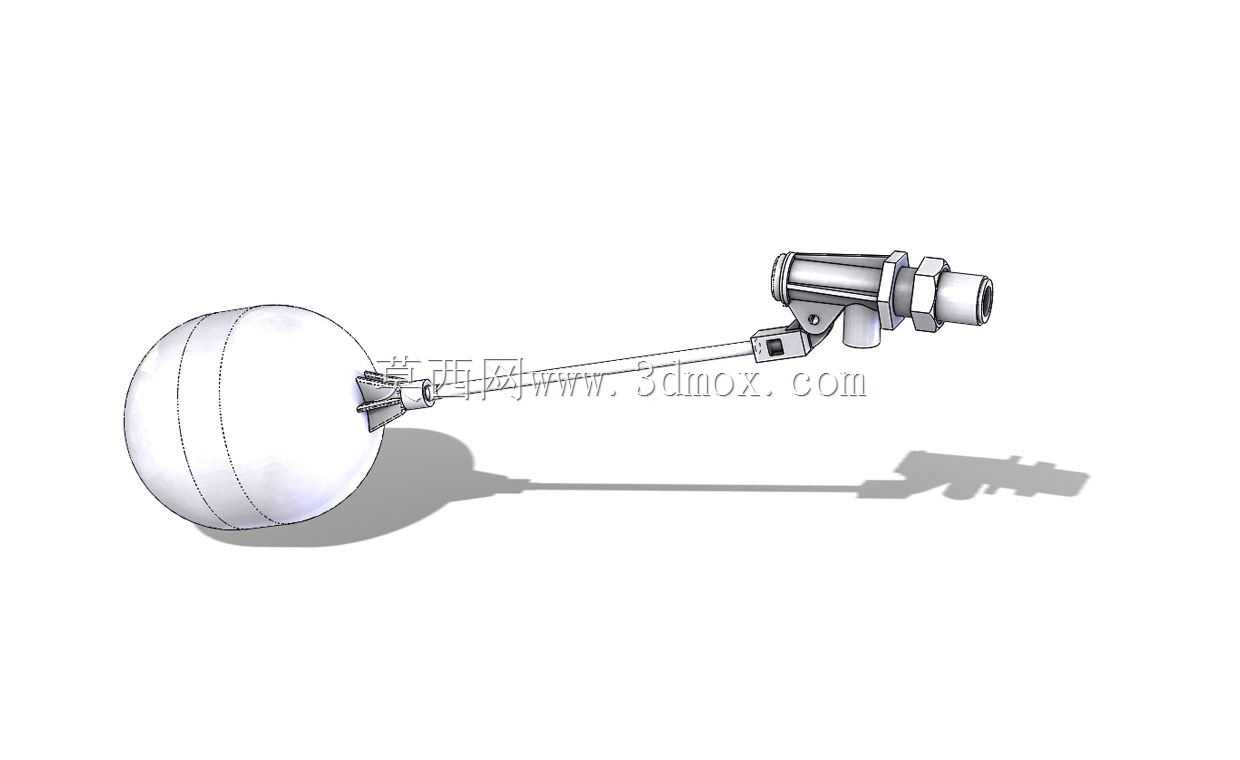

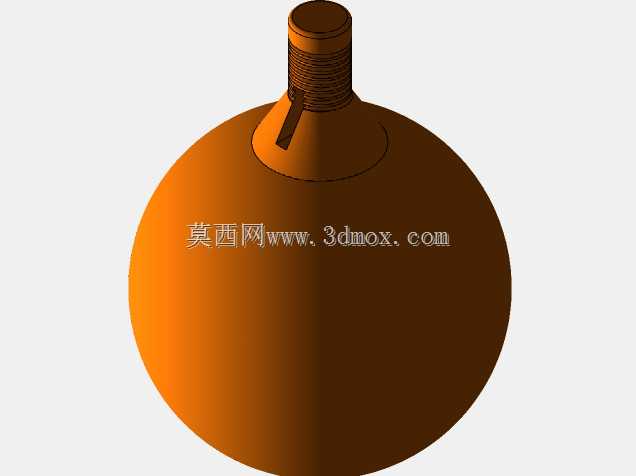

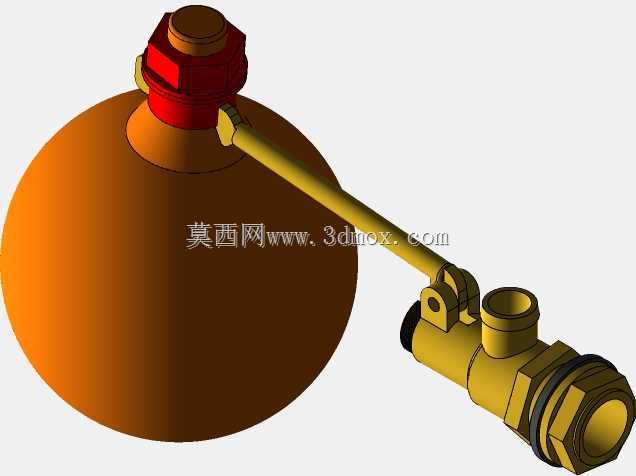

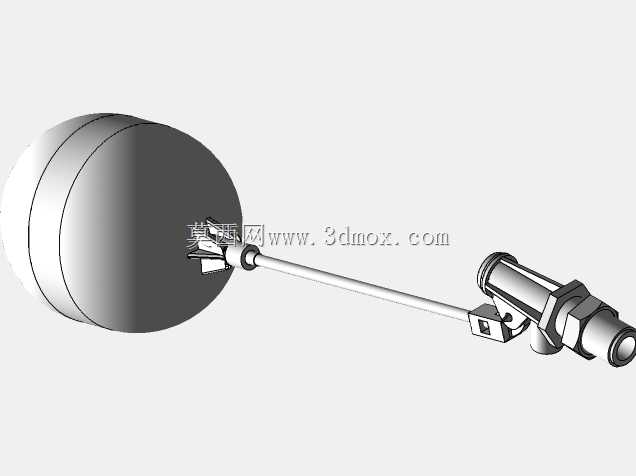

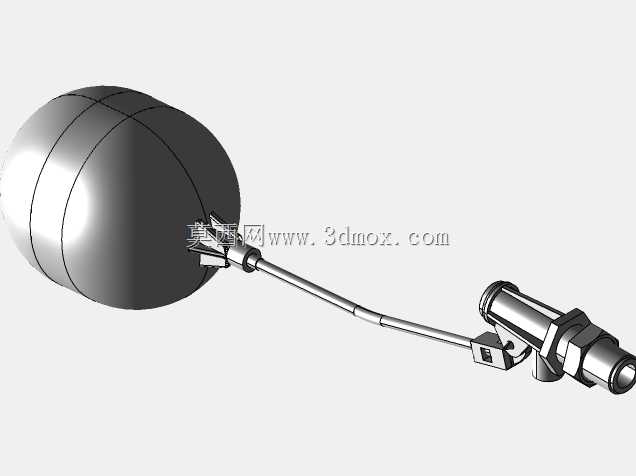

　　在民用供水、工业循环水系统、中小型储液罐体的液位管控场景里，这类浮球式液位传感装置是应用覆盖率极高的基础检测元件，不需要复杂的电控布线，依靠纯机械结构配合微动触发机构就能完成液位阈值的通断信号输出，适配多数开式储液容器的高低液位报警、补排水泵自动启停控制需求。从结构设计逻辑来看，整个装置分为三个核心功能段：端部的密封浮球、中段的杠杆传动杆、尾端的阀体安装与信号触发段。浮球部分采用薄壁中空密封结构，材质选型通常匹配接触介质的腐蚀性要求，常规清水场景用食品级304不锈钢冲压焊接成型，壁厚控制在0.8-1.2mm区间，既保证足够的结构强度耐受水压冲击，又能控制整体重量保证浮力余量，浮球的直径根据触发力矩需求匹配，

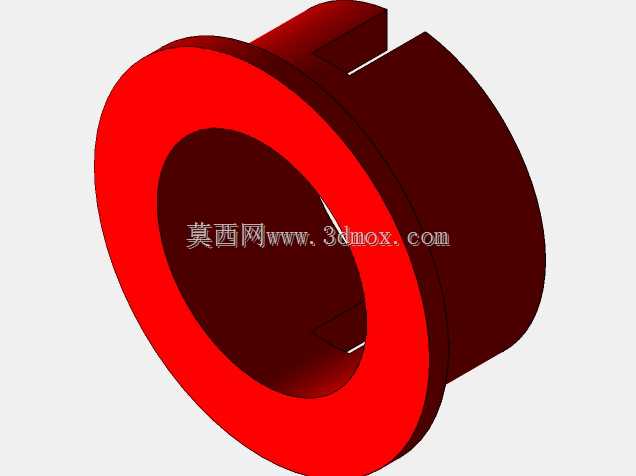

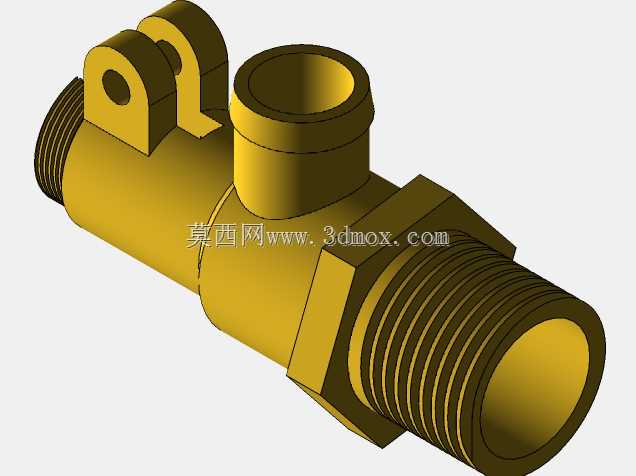

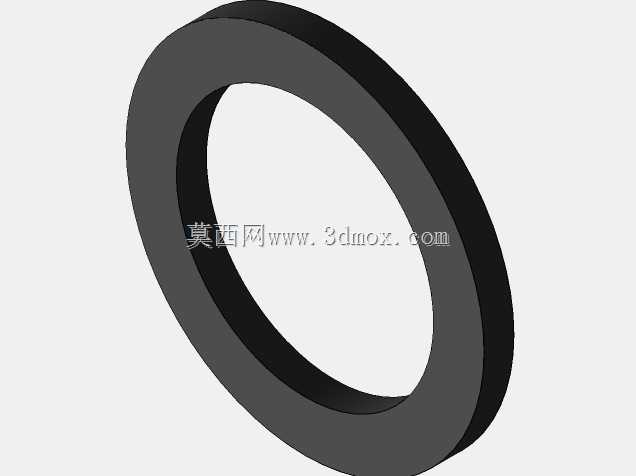

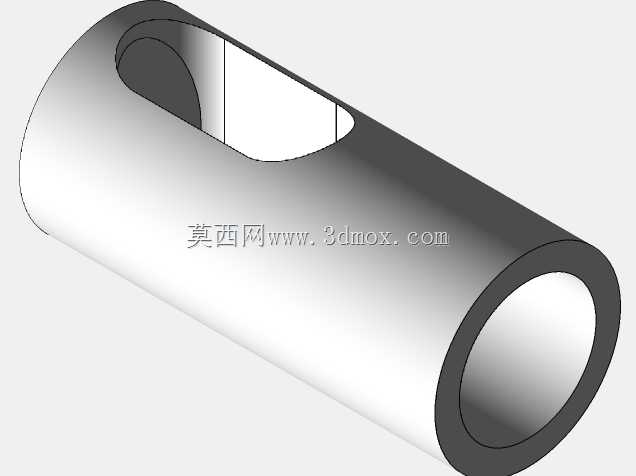

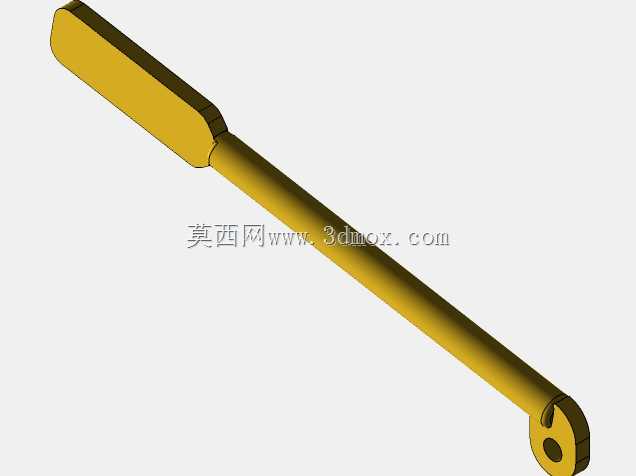

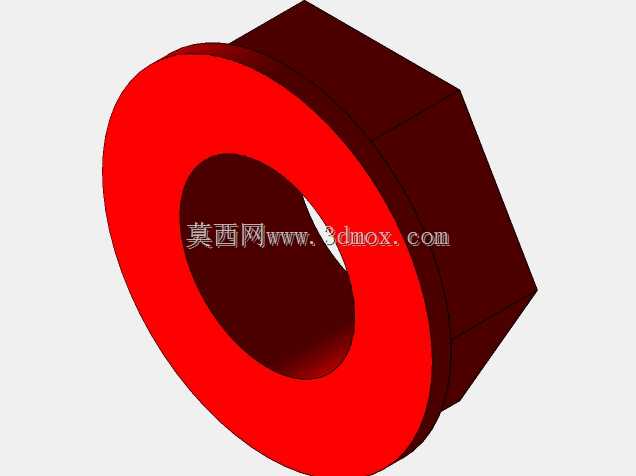

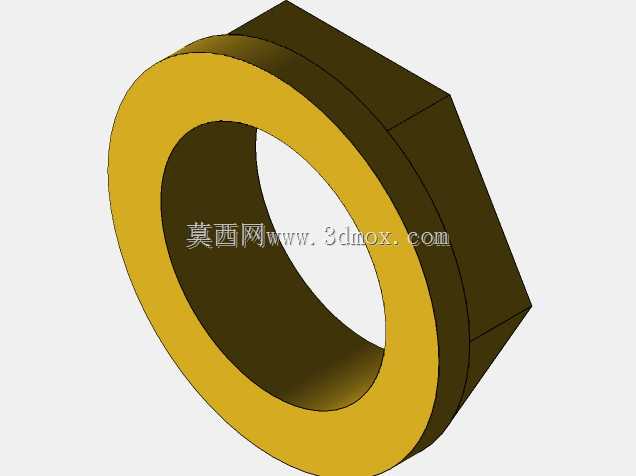

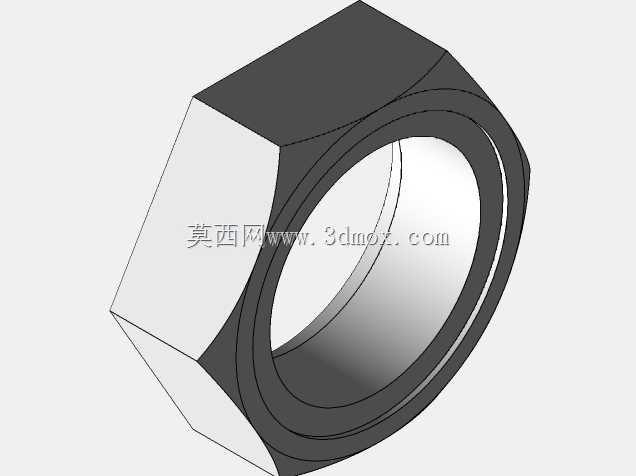

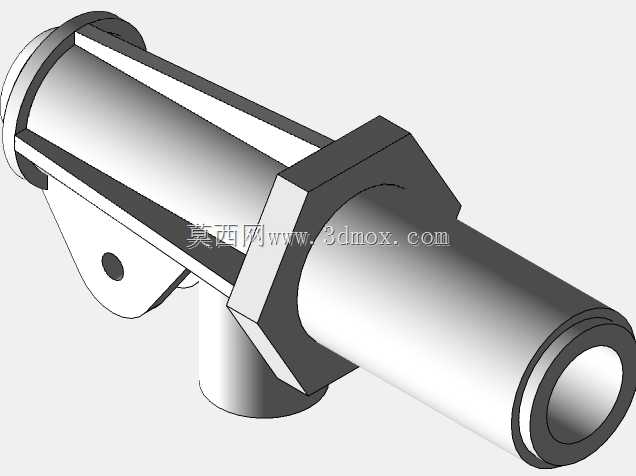

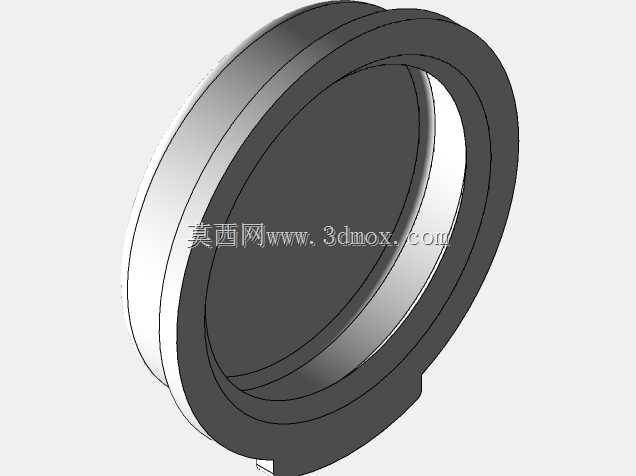

　　常规小通径管路适配的浮球直径在80-120mm区间，浮力储备设计为触发所需力矩的2.5倍以上，避免液位波动时出现误触发。杠杆传动杆采用刚性直杆设计，杆身与浮球的连接端做防松锁止结构，可根据罐体的安装深度调整杠杆的有效伸出长度，调整范围覆盖0.3-1m的常规储液罐液位差需求，杆身与阀体衔接的位置设置耐磨轴套，降低长期往复摆动带来的磨损量，保证动作寿命达到十万次以上的通断循环。尾端的阀体部分采用标准外螺纹连接接口，常规规格为G1/2、G3/4通用管螺纹，可直接对接储液罐侧壁的预留安装孔，不需要额外定制转接法兰，安装时只需在罐体侧壁开好对应尺寸的通孔，加装密封垫片后将阀体旋紧固定即可，安装边界要求阀体轴线保持水平，

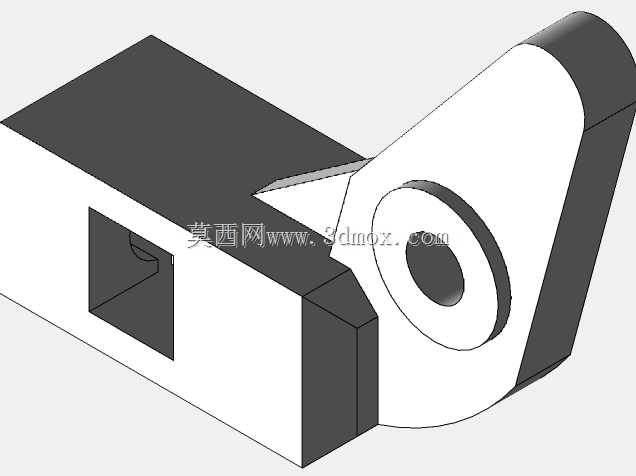

　　杠杆摆动平面与液位升降方向平行，周边预留不小于150mm的摆动空间，避免浮球升降过程中与罐壁、内部管路构件发生卡滞。阀体内部集成的微动触发机构完全密封在阀腔内部，与接触的介质完全隔离，避免液体渗入导致触点氧化失效，触发动作的角度阈值设计在浮球随液位升降摆动15-20度区间即可完成触点通断切换，回差角度控制在3度以内，保证液位控制的精度稳定在±10mm以内，不会出现频繁跳变的问题。这类装置相比投入式液位计、超声波液位计等电子检测元件，优势在于完全不需要外接供电即可输出无源开关量信号，抗干扰能力极强，在潮湿、多粉尘、存在电磁干扰的车间供水、消防水箱、冷却塔补水管路场景中，故障率远低于电子类检测元件，

　　日常维护只需要定期清理浮球表面附着的水垢、杂物即可，不需要校准参数。建模过程中需要重点关注几个配合公差：杠杆与轴套的配合间隙控制在0.1-0.15mm，既保证摆动灵活无卡滞，又不会出现过大的旷量导致触发精度下降；浮球与杠杆的连接位置要做同轴度约束，避免浮球偏心导致浮力方向偏移，长期使用出现杆身变形；阀体的螺纹接口要严格遵循管螺纹的标准牙型参数，保证安装时的密封性能，避免出现罐体渗漏问题。另外在结构验证阶段，需要模拟浮球在满液位、零液位两个极限位置的摆动姿态，确认杠杆不会与阀体安装面、罐体壁面发生运动干涉，浮球在最低液位时不会触碰罐底沉积物区域，最高液位时不会完全浸没导致浮力过载损坏传动结构。针对不同介质的使用场景，还可以通过更换浮球材质、密封垫片材质适配弱酸弱碱、油污类介质的检测需求，整体结构的通用性极强，零部件的标准化率达到90%以上，生产加工成本低，替换维护时不需要整体更换，仅需更换磨损的轴套、密封件即可恢复性能。
