工业型钢焊接设备支撑底座框架结构

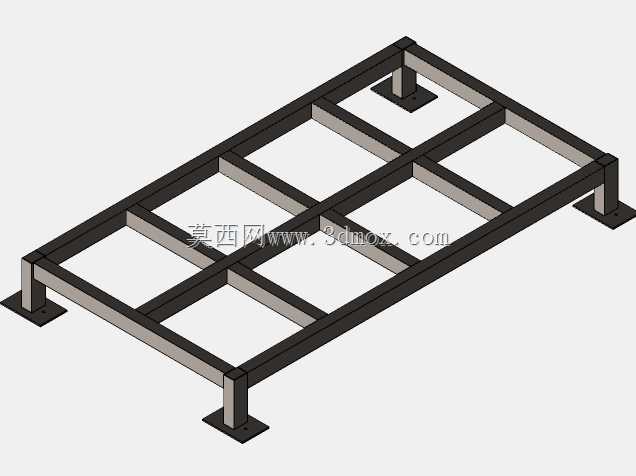

　　这类型钢焊接框架结构，多应用于工业生产车间内中小型生产设备的底部承载场景，也可作为流水线旁独立作业工位的承重基座，或是仓储区域重型物料的架空放置托架，在设备安装环节承担整机载荷传递、安装面找平、地面隔振的核心作用，避免设备运行振动直接传导至建筑地面引发结构共振，同时预留设备底部走线、管线排布、清洁维护的操作空间。从结构设计逻辑来看，整体采用矩形空心型钢作为主梁与次梁的焊接成型方案，主梁沿框架长度方向通长布置，承担设备主体的纵向载荷传递，次梁沿宽度方向等距排布，将上部设备的集中载荷均匀拆分至各主梁节点，避免单根梁承受过大弯矩出现挠曲变形；框架四角及主梁中部位置设置带安装孔的方形支脚，支脚与主梁采用满焊连接，支脚底板预留膨胀螺栓安装孔，

　　可直接与混凝土地面做刚性固定，支脚高度统一，保证框架上平面的平面度公差控制在设备安装允许范围内，无需额外加装调整垫铁即可满足多数通用设备的安装精度要求。设计过程中优先考虑了载荷传递路径的合理性，所有梁的拼接节点均设置在载荷传递的应力分散区域，避免在梁的跨中位置设置焊接接头，降低长期承载下的焊缝疲劳风险；次梁的排布间距根据常见工业设备的底部安装孔距做适配调整，既保证框架上平面的承载刚度，避免放置设备后出现局部凹陷变形，又尽可能减少冗余型钢的使用，控制整体结构的自重与材料成本。框架的外形尺寸适配多数中小型工业设备的底部安装边界，长度方向预留足够的安装余量，宽度方向可覆盖常见设备的底座跨度，支脚的外伸尺寸保证框架放置后的抗倾覆稳定性，

　　即使设备运行过程中存在偏载工况，也不会出现框架侧翻风险；支脚底板的安装孔采用长圆孔设计，可抵消地面预埋螺栓的位置偏差，降低现场安装的对位难度，无需在安装现场重新扩孔调整。从实际使用角度出发，这种框架结构的上平面可直接铺设钢板作为作业台面，也可通过螺栓连接固定设备的底部安装法兰，框架内部的镂空空间可布置设备的电气管线、气动管路或是冷却循环管路，避免管线外露造成的现场安全隐患，同时方便日常检修时的管线排查与更换；焊接完成后整体做抛丸除锈与防锈漆喷涂处理，可适应车间内多粉尘、少量油污的工作环境，长期使用不会出现严重锈蚀导致的结构强度下降。结构建模过程中，所有型钢的截面规格均符合国标通用型材标准，焊接节点的焊脚尺寸按照等强度原则设计，

　　既保证连接强度满足承载要求，又不会因焊脚过大造成焊接变形量超标；建模时预先考虑了焊接工艺的可操作性，所有焊缝位置均预留足够的焊接操作空间，避免出现无法施焊的死角，减少现场焊接的施工难度。支脚的高度设计兼顾了设备底部的通风散热需求，对于底部带有散热风口的设备，框架与地面之间的间隙可形成自然通风通道，带走设备运行产生的部分热量，无需额外加装底部散热辅助装置；同时这个高度也方便日常清洁时清理框架下方的积尘与杂物，避免杂物堆积在设备底部引发虫害或是消防隐患。对于需要经常移位的轻型设备，该框架也可在支脚底部加装脚轮组件，无需改动主体结构即可转换为移动式设备机架，适配多工位轮换作业的生产需求，整体结构的扩展性较强，可根据不同的使用场景做局部调整，无需重新设计整体框架结构。
