百吨级起重吊斗承载结构设计

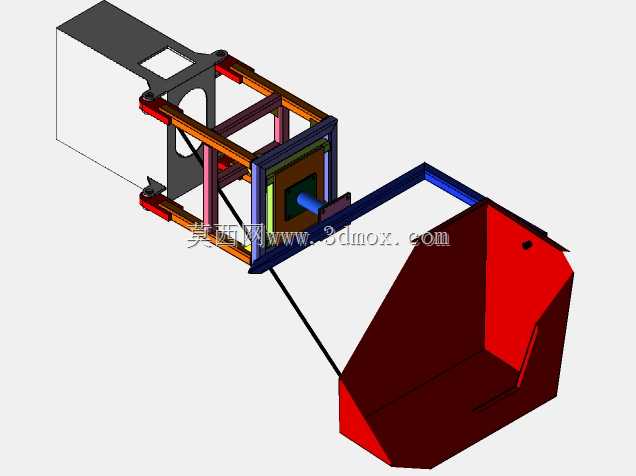

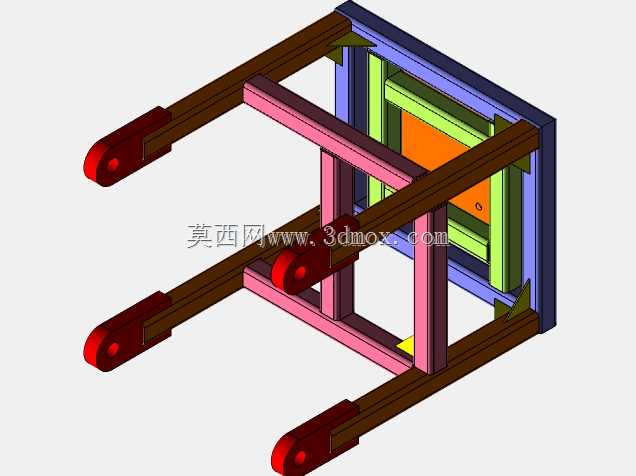

　　在港口散货转运、重型设备吊装配套、大型基建现场物料转运场景中，这类百吨级承载吊斗是衔接起重设备与作业面的核心承载构件，不同于常规轻型吊料斗，该结构需要匹配大吨位起重机的额定起重量，在满载工况下保持结构形变控制在许用范围内，避免吊装过程中出现物料倾洒、结构失稳的风险。从结构布局来看，该吊斗采用分体式衔接设计，上部为与起重机吊具对接的安装框架段，下部为物料承载斗体，两段通过铰接销轴结构实现连接，吊装时斗体可随吊装姿态调整保持重心竖直，卸料时可通过配套牵引结构驱动斗体绕铰接轴翻转，实现散装物料的快速卸载，无需额外配置卸料动力单元，适配野外无外接动力的作业场景。上部对接框架采用型钢拼焊的箱型梁结构，主受力梁选用矩形截面型钢，

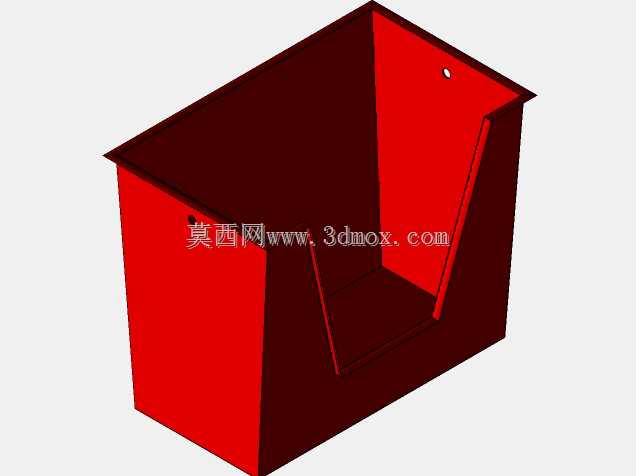

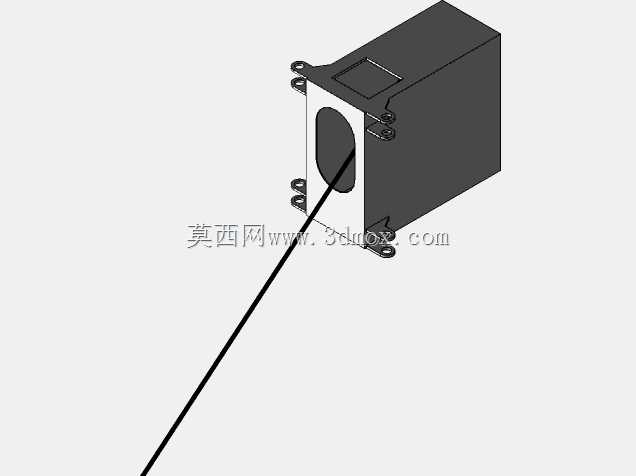

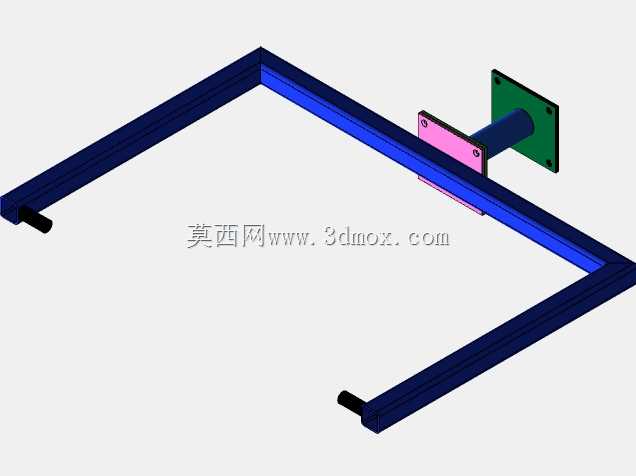

　　斜向支撑采用角钢做三角加固，所有焊接节点处均设置贴板补强，避免应力集中导致的焊缝开裂；框架与吊具连接的端面设置带定位止口的安装法兰，法兰面加工有同轴度定位基准，确保吊具与吊斗对接后重心与起重机起升中心重合，避免吊装过程中出现偏载摆动。框架侧面设置的导向限位结构，可在吊斗落地时与地面定位挡块配合，实现快速对位，减少吊装对位的辅助时间。下部承载斗体采用厚钢板焊接的梯形敞口结构，斗壁设置多道纵向压型加强筋，在不额外增加板材厚度的前提下提升斗壁的抗变形能力，斗体底部做圆弧过渡处理，减少散装物料卸料时的残留堆积，斗体与上部框架连接的铰接座采用整体铸钢件加工而成，铰接孔内镶嵌耐磨铜套，降低长期翻转作业带来的轴孔磨损，延长构件的维护周期。

　　设计过程中首先需要明确吊装作业的边界条件：满载工况下的总载荷包含斗体自重与物料重量，动载系数取1.25倍额定起重量，对所有受力梁、焊接节点、铰接销轴做强度校核，确保最大应力值低于材料的屈服强度，同时对整体结构做模态分析，避开起重机起升、变幅过程中的激振频率，避免吊装过程中出现结构共振。安装边界方面，上部框架的吊具对接尺寸需要匹配对应吨位起重机的吊钩组或者吊梁安装尺寸，铰接轴的直径与配合公差需要满足重载铰接的间隙要求，斗体的最大外形尺寸需要考虑作业现场的通道宽度、吊装回转半径的限制，避免在狭窄作业空间内出现干涉。实际作业中，该吊斗可适配矿石、钢渣、混凝土预制块等高密度散装物料的吊装转运，也可作为重型异形构件的吊装承载工装，

　　在斗体内加装定制固定夹具后，可实现不规则重型零部件的定点吊装，相比常规吊装索具，该结构可避免物料在吊装过程中掉落，提升高空吊装作业的安全性。结构细节上，所有外露的棱边均做倒角处理，避免作业过程中剐蹭吊装索具或者作业人员，铰接位置设置润滑油注油嘴，可定期加注润滑脂降低转动阻力，斗体表面做耐磨防腐涂装，适应户外露天作业的潮湿、多粉尘环境，减少锈蚀对结构强度的影响。在结构建模过程中，所有型钢构件均采用实际截面参数建模，焊接节点的焊脚尺寸按照重载焊接规范设置，铰接位置的配合间隙按照实际装配公差预留，确保模型可直接导出工程图用于生产加工，无需额外做结构参数调整。针对不同作业场景的需求，该结构可通过调整斗体的容积、框架的连接尺寸，适配不同吨位的起重机，无需对整体受力结构做大幅改动，具备较强的场景适配性。
