卡纳斯塔德格拉德托内拉达斯50型料斗承载结构

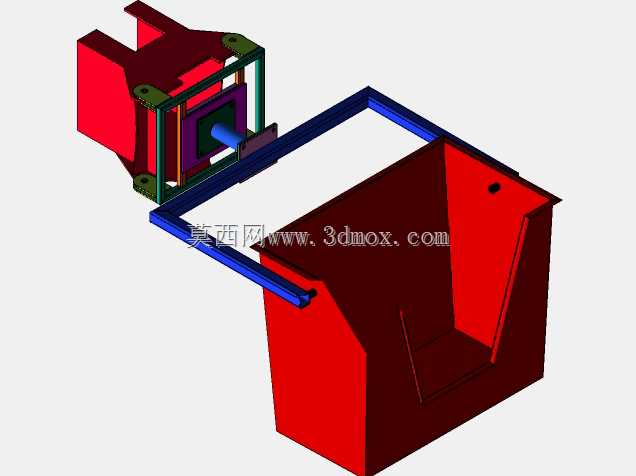

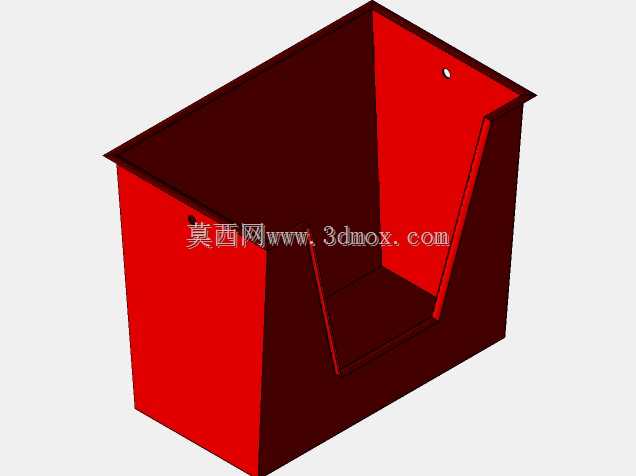

　　这套结构件主要面向散料装卸、物料中转的作业场景设计，常见于车间物料周转、小型吊装转运、生产线末端接料工位，适配50吨级吊装作业的接料、暂存需求，可配合起重吊具完成散状物料的承接、暂存与定向导料，避免物料散落造成的场地清理负担与物料损耗。从结构组成来看，整体分为接料斗主体与前端连接导向架两个核心部分，接料斗采用上宽下窄的斜壁设计，斗壁倾斜角度经过物料安息角校核，能够保证粉状、颗粒状乃至小块状散料在自重作用下顺利向出料端滑移，不会在斗内壁形成积料死角；斗体上沿设置外翻的加强折边，既能够提升斗口的抗变形能力，避免吊装过程中物料冲击造成斗口变形，也可作为吊装挂点的安装基准面，斗体侧壁预留的安装孔位可根据实际需求加装耐磨衬板，

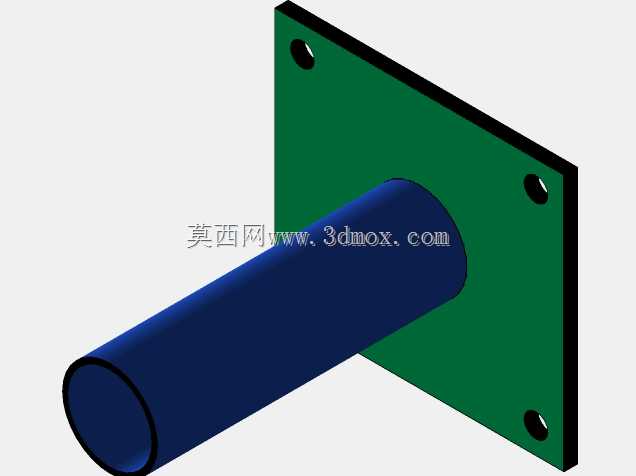

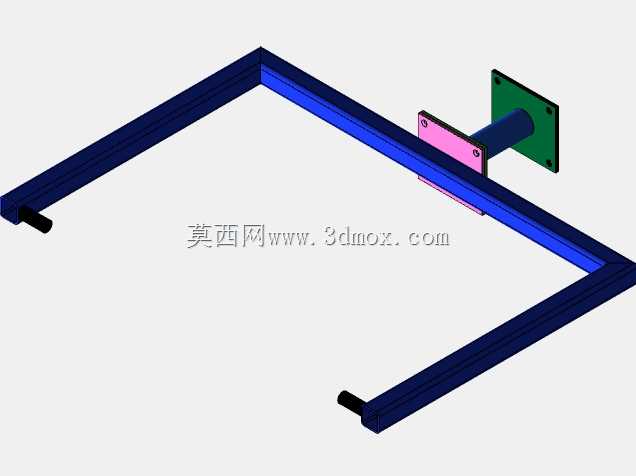

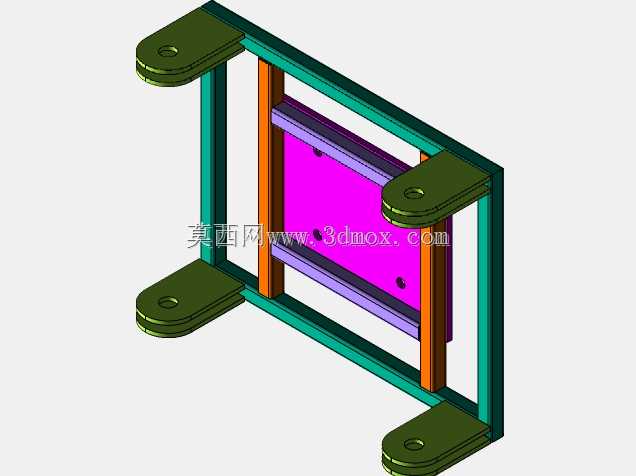

　　应对高磨损性物料的长期冲刷。前端的连接导向架采用框架式方管焊接结构，四根竖向支撑柱搭配横向连接梁形成稳定的承力框架，框架中部设置的导向套筒可与外部推送、导料机构配合，实现接料位置的精准对位，框架与斗体之间采用蓝色的连接导轨实现滑动衔接，可根据实际接料位置调整导向架与斗体的相对间距，适配不同尺寸的出料设备对接需求。设计过程中优先考虑了现场安装的适配性，斗体底部的轮廓尺寸适配常规的叉车叉取间距，既可以通过吊装完成移位，也可使用叉车进行短距离转运，无需额外设计专用转运工装；导向架上的安装孔采用长圆孔设计，允许安装时存在±5mm的位置偏差，降低现场安装的对位难度，减少安装调试的工时消耗。结构受力层面，

　　斗体的斜壁与侧壁交接处设置了隐形的加强筋结构，在不额外增加整体重量的前提下，提升了斗体的整体刚性，满载状态下斗壁的变形量控制在允许范围内，不会出现焊缝开裂、斗体鼓胀的问题；连接导轨的截面选型经过抗弯强度校核，在导向架伸出最大行程时，导轨的挠度不会影响导向套的正常滑动，避免出现卡滞问题。实际应用中，这套结构可单独作为接料料斗使用，也可加装振动电机、出料闸门等附件，作为小型储料仓搭配输送设备使用，适配矿山、建材、机械加工车间的散料中转需求，整体结构全部采用常用的型材与板材焊接成型，加工工艺性好，无需特殊的加工设备即可完成制作，后期维护时仅需对磨损的衬板、变形的导轨进行更换即可，维护成本较低。安装边界方面，

　　整体结构的最大外轮廓尺寸适配常规车间的门洞宽度，可整体完成车间内的转运，无需拆分运输；导向架与外部设备连接的安装面统一采用标准孔距设计，可与市面上多数常规的导料、出料机构直接对接，无需额外制作转接法兰。细节设计上，斗体内壁的所有焊缝均打磨至平滑过渡，避免焊缝凸起造成的积料挂壁问题，所有外露的棱边均做了倒角处理，避免安装、转运过程中划伤作业人员；导轨的滑动面预留了润滑脂加注槽，长期使用时可定期加注润滑脂，降低滑动摩擦阻力，延长导轨的使用寿命。
