制冷机组型钢支撑安装架结构设计

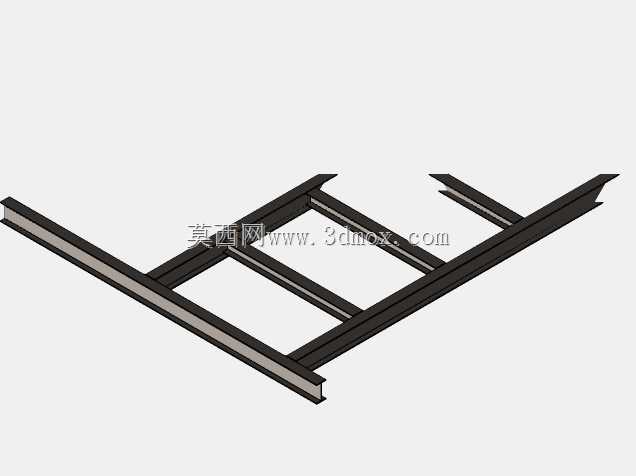

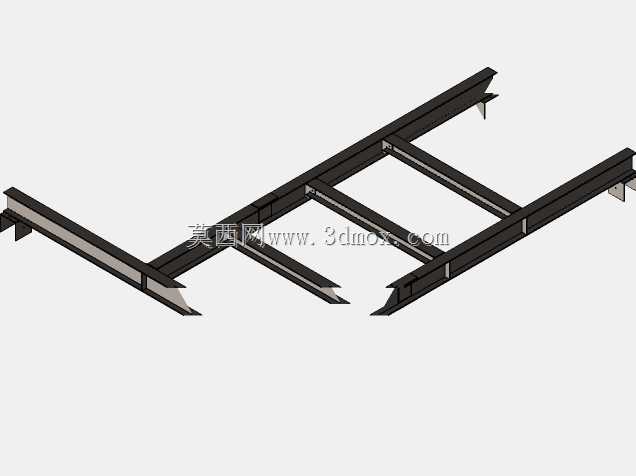

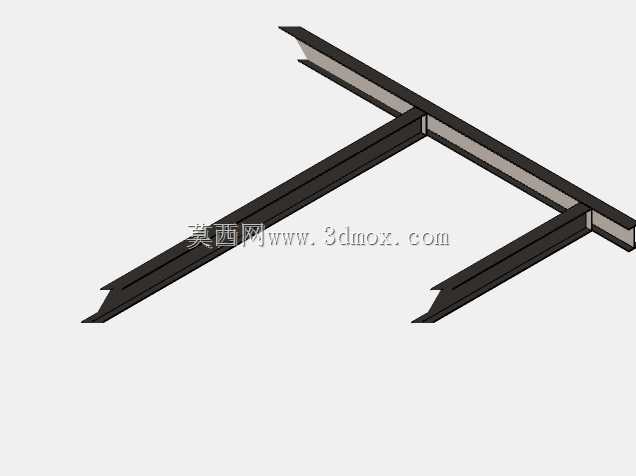

　　这套支撑结构主要面向商用制冷机组的现场安装场景，多用于商超冷链、工业低温车间、冷库配套外机的承重固定，区别于常规设备支架的标准化设计，该结构完全适配制冷机底部的安装孔位布局，解决了现场安装时支架与设备底座不匹配、需要现场二次切割改孔的常见问题。从结构形式来看，整体采用等边角钢与矩形型钢组合焊接的框架式结构，主承重梁沿制冷机组的重心分布方向布置，两根纵向主梁作为主要承力构件，横向连接梁按间距均匀排布，既保证了框架整体的抗扭刚度，也避免了过多型材堆砌造成的材料浪费。设计阶段首先核算了制冷机组运行时的静载荷与动载荷，制冷机运行时压缩机存在持续的小幅振动，因此在主梁与横梁的连接节点处，采用了满焊焊接工艺，焊脚尺寸匹配型材壁厚，

　　避免长期振动下焊缝开裂的问题，同时支架两端伸出的支撑脚直接与基础地面或屋面承重结构连接，支撑脚端部做了斜切处理，方便现场安装时调整贴合度，也能减少应力集中。从安装边界来看，支架的整体宽度完全匹配制冷机组底座的安装跨度，纵向长度覆盖机组底部全部承力点，每个安装点位都对应设置了加强筋板，避免设备安装后局部压强过大造成型材变形。实际应用中，这类支架不需要额外做复杂的基础预埋，只需要在支撑脚位置打膨胀螺栓固定即可，大幅缩短现场安装的工期，同时框架式的结构预留了足够的底部空间，方便制冷机组的冷凝水管排布、电源线走线以及后期的检修维护，不需要拆解设备就能完成底部管路的检查与更换。设计过程中特意规避了传统支架的封闭腔体结构，

　　所有型材都采用外露布置，不存在积水积灰的死角，在户外屋面安装时能快速排走雨水，减少型材锈蚀的概率，延长支架的整体使用寿命。型材选型阶段没有盲目追求大规格型材，而是根据制冷机组的实际重量做了挠度校核，保证满载情况下主梁的最大挠度控制在允许范围内，不会因为长期承重出现下弯变形，同时横向连接梁的间距经过优化，既满足结构刚度要求，也为安装人员提供了临时踩踏的作业面，方便设备吊装就位时的人员操作。支架的所有外露边缘都做了倒角打磨处理，避免安装过程中划伤施工人员，也防止后期检修时割破设备的连接管线。针对制冷机运行时的振动传递问题，结构设计时在每个设备安装点位都预留了减震垫安装位，安装时可以在支架与设备底座之间加装橡胶减震垫，

　　阻断振动向建筑结构的传递，减少运行时的结构传声。这套支撑结构的适配性较强，不仅可以用于对应型号的制冷机安装，经过孔位调整后也可用于同重量等级的其他通风设备、空调外机的承重固定，框架的模块化设计也方便根据不同设备的尺寸做快速改型，只需要调整纵向主梁的长度与横向梁的排布间距，就能适配不同尺寸的设备底座，不需要重新做整体的结构受力验算。现场安装时不需要复杂的加工设备，所有焊接工作都可以在工厂预制完成，现场只需要完成支架固定与设备就位两个步骤，相比现场焊接制作的支架，预制的支架尺寸精度更高，安装孔位的位置误差控制在毫米级，设备吊装后可以直接穿入固定螺栓，不需要反复调整设备位置。从长期使用的角度来看，这种开放式的型钢支架通风条件好，型材表面做防腐处理后可以适应户外高湿、多雨的安装环境，维护时只需要定期检查焊缝与固定螺栓的紧固情况即可，维护成本极低，也不会因为封闭结构内部锈蚀无法发现而造成结构失效的安全隐患。
