并联结构桌面级三维打印设备结构设计

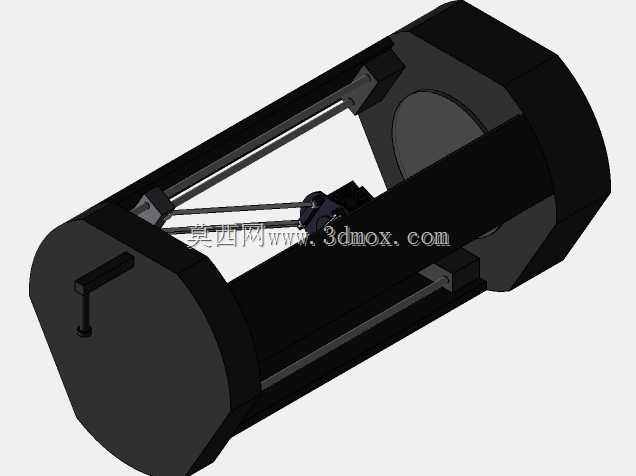

　　这款并联构型的桌面级三维打印设备，主要面向个人创客、小型设计工作室以及院校创新实训场景使用，可完成PLA、ABS等常见熔融沉积类耗材的成型作业，满足手板验证、创意零件打样、教学演示等多场景的实际使用需求。设备整体采用立式封闭框架设计，顶部设置单轴操作手柄，可实现设备上盖的启闭操作，方便内部耗材更换、喷头维护以及成型件取放，框架边角做圆弧过渡处理，既降低了尖锐边角带来的磕碰风险，也提升了设备整体的结构刚度，减少打印过程中机构高速运动产生的共振问题。

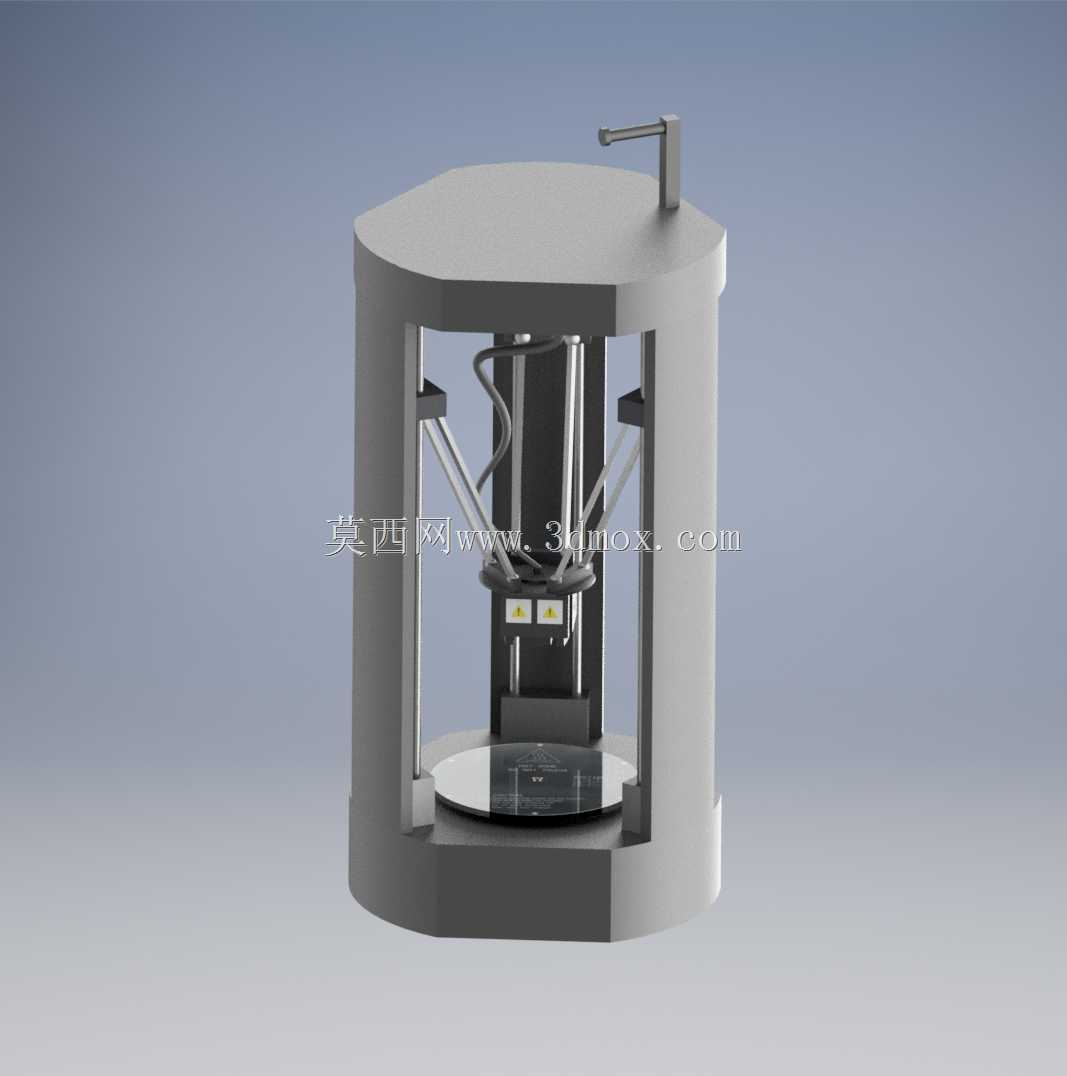

　　从功能布局来看，设备核心成型区域位于框架中部，采用三杆并联驱动结构替代传统XYZ三轴的笛卡尔传动方案，三个驱动支链呈120度均匀分布在成型腔周边，共同连接末端的挤出喷头组件，这种结构的运动惯量更低，喷头在高速运动过程中的轨迹跟随精度更优，可有效降低传统悬臂结构在高速打印时出现的喷头震颤问题，提升成型件的表面质量。成型平台设置在腔体底部，采用圆形平板结构，平台表面做磨砂平整度处理，可配合常见的美纹纸、磁性贴膜等耗材附着方案，保证首层打印的粘附效果，平台的安装边界预留了水平调节的螺纹副结构，可通过底部三个调节点完成平台平面与喷头运动平面的平行度校准，避免首层打印出现翘边、厚薄不均的问题。

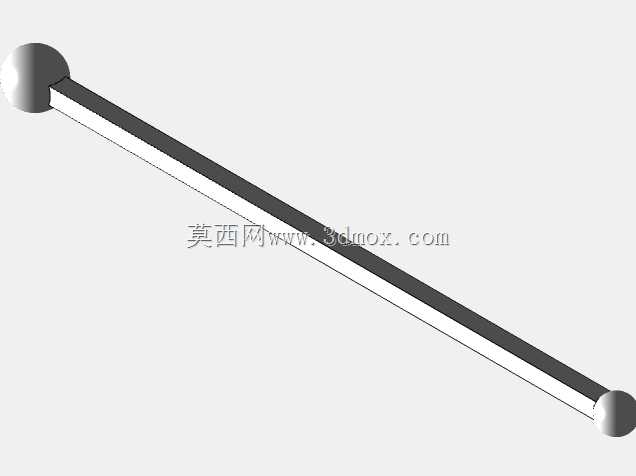

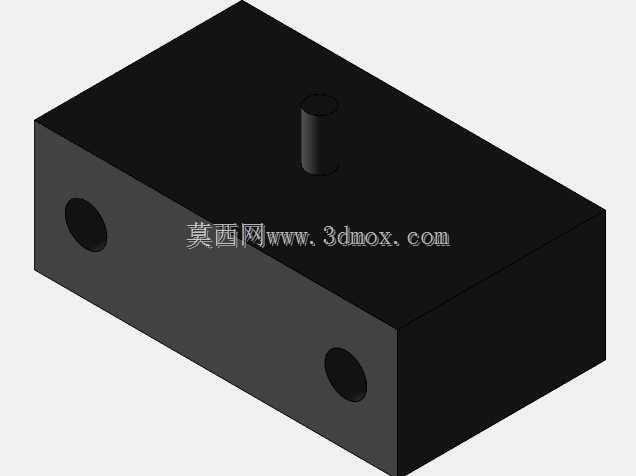

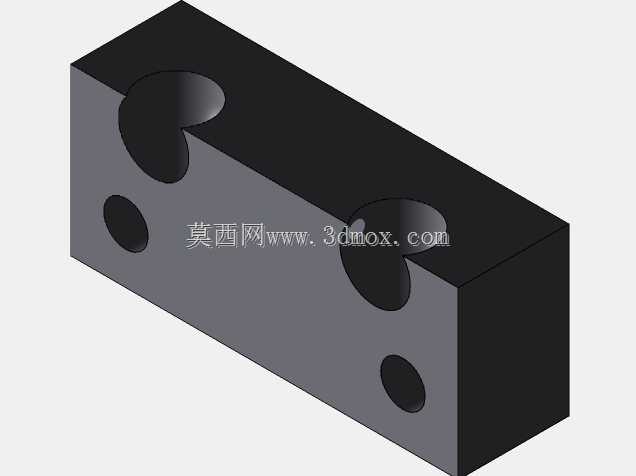

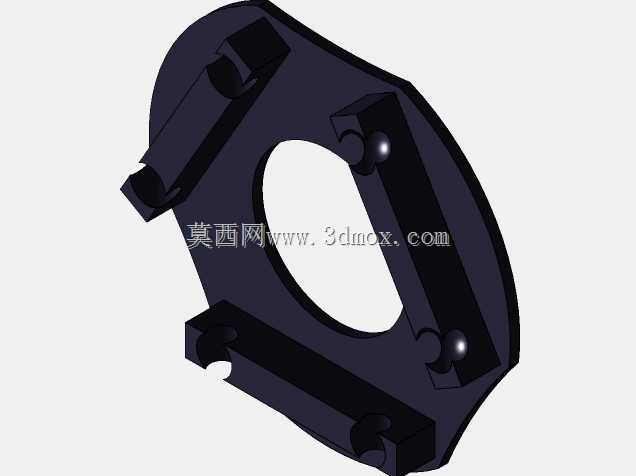

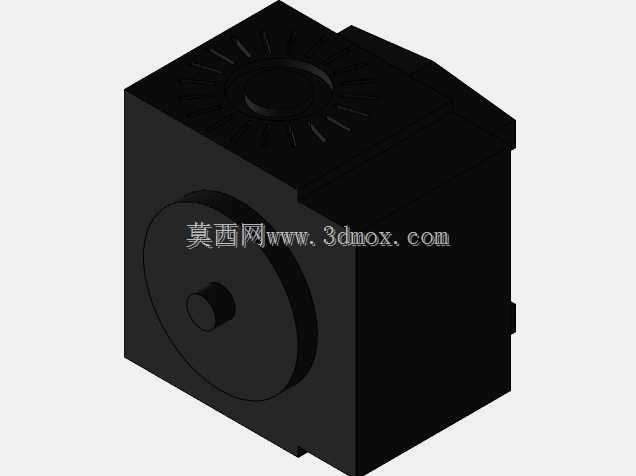

　　设计过程中优先考虑了桌面场景的安装适配性，整体外轮廓采用类圆柱的切边造型，相比方形框架可减少桌面占用的边角空间，设备底部预留了走线槽与控制模块的安装空间，所有传动线缆均沿框架立柱内部布设，避免运动过程中线缆与传动部件产生干涉，同时也减少了外部线缆杂乱带来的安全隐患。驱动支链的杆件采用轻量化铝合金材质，两端采用万向铰接结构连接固定端与喷头安装座，铰接点的配合间隙控制在0.02mm以内，既保证了运动的灵活性，也避免间隙过大导致的喷头定位偏差。喷头组件集成了加热块、喉管、散热鳍片与送丝机构，送丝轮的压紧力可通过侧边的调节旋钮调整，适配不同直径公差的耗材，避免出现送丝打滑或者耗材被压碎堵头的问题。

　　设备的顶部框架预留了耗材架的安装位，可直接挂载1kg规格的标准耗材卷，耗材通过顶部的导丝管送入喷头组件，送丝路径做顺滑过渡处理，避免耗材在送进过程中出现弯折卡滞。框架侧面预留了散热通风的格栅位置，可对应安装散热风扇，将成型腔内部打印ABS等耗材产生的微量废气及时排出，同时也能为控制板、驱动电机等发热部件提供散热风道，保证设备长时间连续运行的稳定性。操作手柄的转轴位置设置了阻尼结构，上盖开启后可在任意角度悬停，无需额外设置支撑结构，维护操作时可解放双手完成内部部件的调试作业。

　　从安装边界来看，设备放置时仅需保证周边预留100mm以上的散热空间即可，底部四个支撑脚采用防滑橡胶材质，可适应木质、金属、玻璃等不同材质的桌面，无需额外打孔固定。成型腔的有效成型范围覆盖圆形平台上方的柱形空间，相比同尺寸的方形框架设备，空间利用率更高，可满足绝大多数桌面级创意零件的成型尺寸需求。传动部件的所有润滑点均预留了注油位置，日常维护时无需拆解框架即可完成润滑脂加注，降低长期使用的维护成本。设备的控制模块安装在底部框架的隔层内，与成型腔做隔热隔离，避免成型腔的高温传导至控制板导致电子元件过热失效，隔层上设置了可拆的检修盖板，出现电路故障时可快速拆开检修，无需整体拆解设备框架。
