工业级闭式圆柱齿轮减速装置结构设计

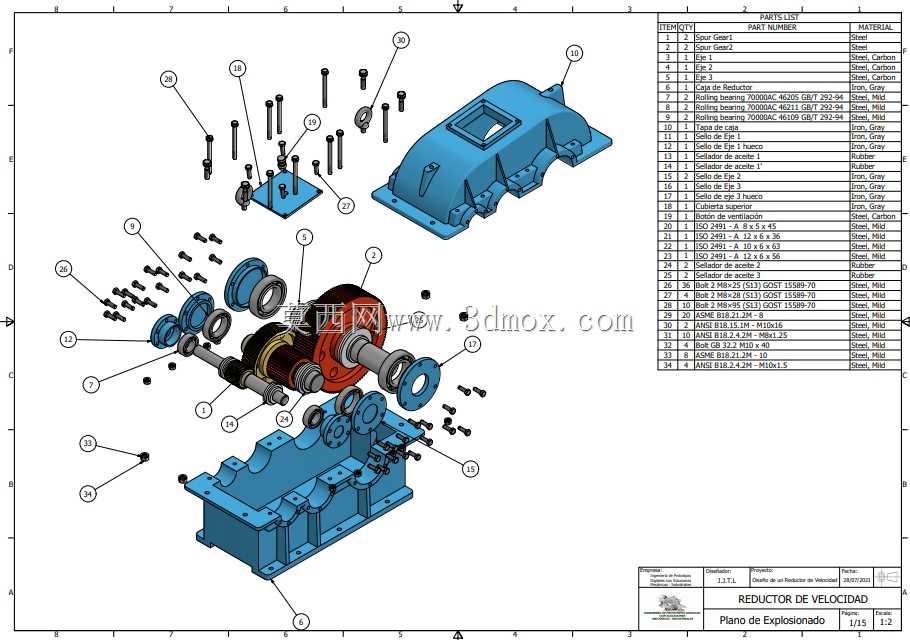

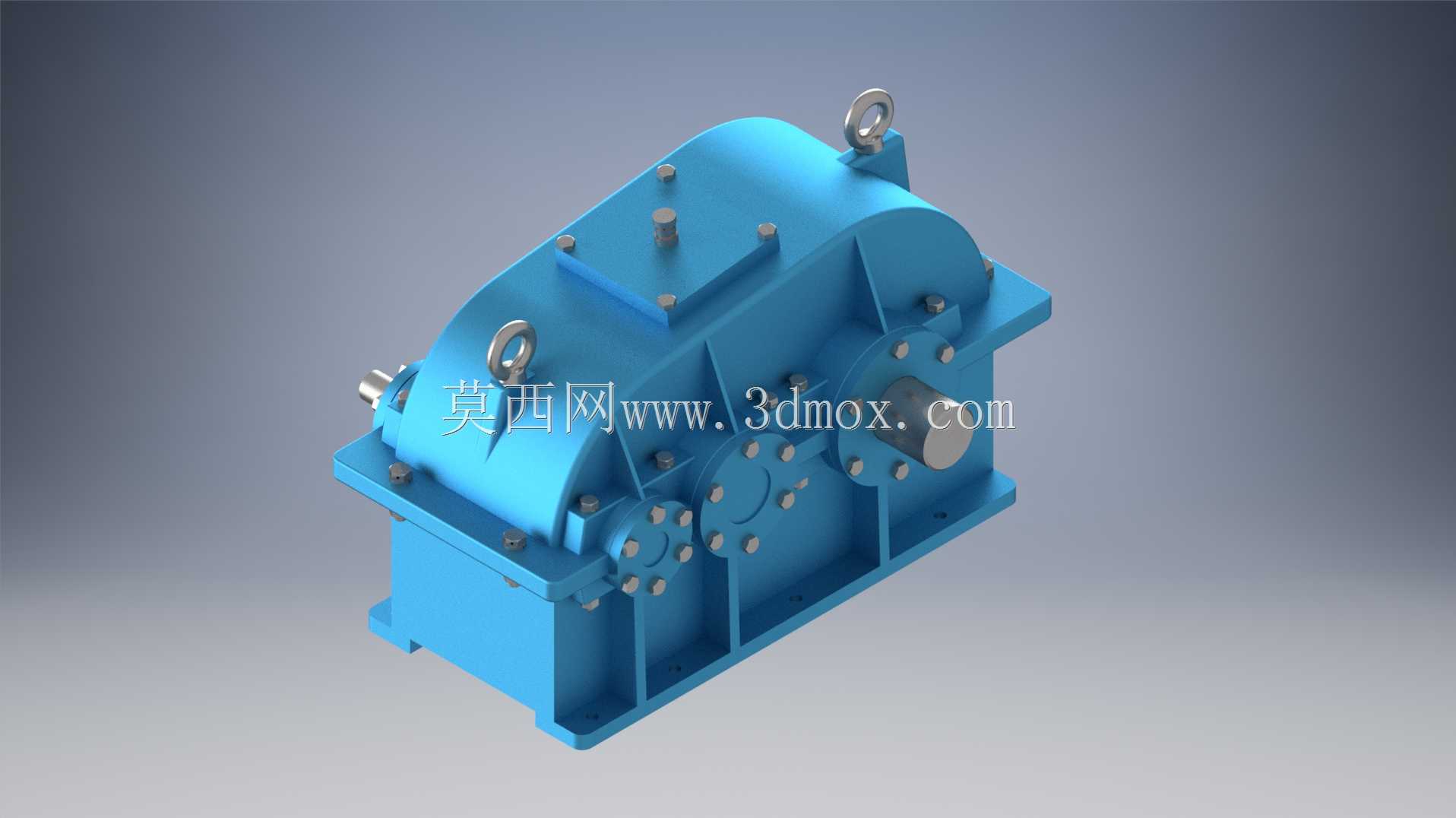

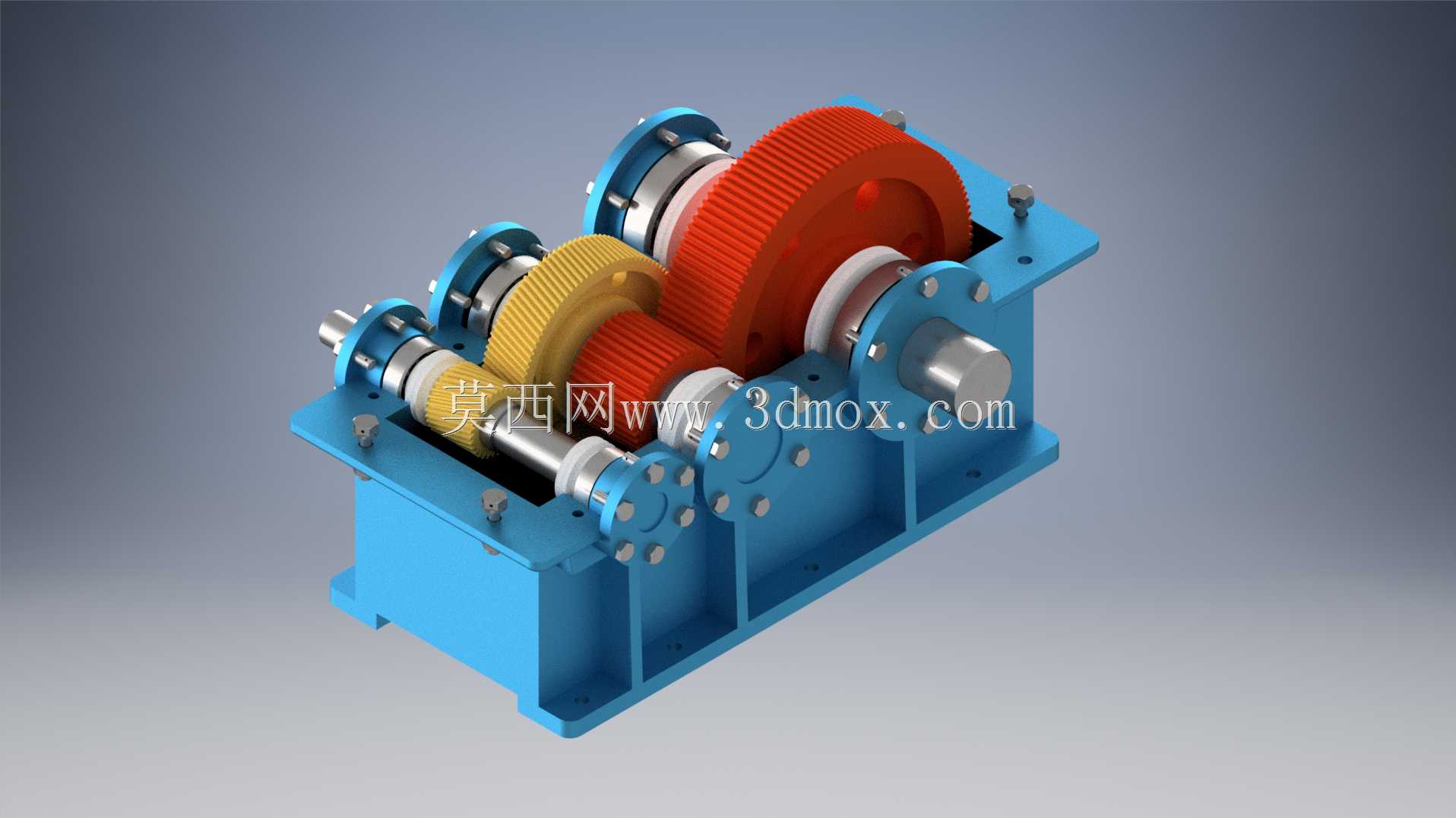

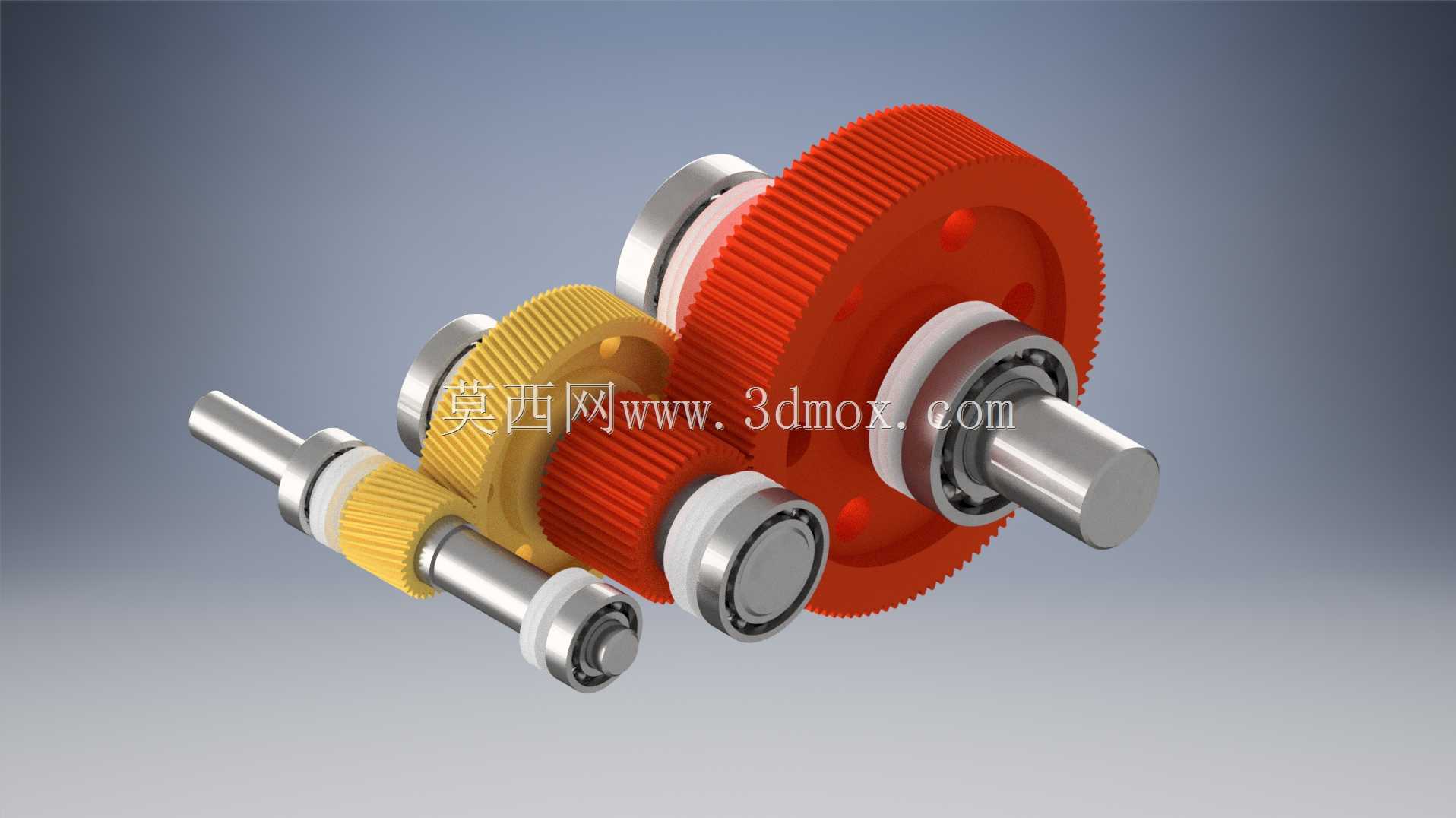

　　在冶金输送线、矿山给料设备、建材搅拌机组这类长期连续运行的重载工业场景里，动力源输出的高转速低扭矩特性，往往无法直接匹配作业端的低转速大扭矩需求，这时候就需要可靠的减速装置完成转速与扭矩的转换，本次呈现的这款闭式圆柱齿轮减速结构，就是针对这类中重载工况设计的传动单元。从实际落地的安装适配角度看，这款减速装置采用下置式铸铁箱体结构，箱体底部预留整圈安装螺栓孔位，安装基面的平面度公差控制在0.1mm/1000mm范围内，能直接固定在预制的设备安装机架上，不需要额外加工过渡连接底座；输入轴与输出轴的轴伸端均采用标准平键连接结构，轴伸长度、轴径尺寸匹配通用Y系列三相异步电机的输出端尺寸，同时输出端可直接对接联轴器、链轮或者皮带轮，适配不同的传动连接需求，整体安装边界的长宽高比例经过优化，在同减速比、同承载能力的产品中，横向占用空间比传统开式齿轮传动结构缩小近40%，适合安装空间局促的老旧设备改造场景。从功能特性层面看，这款减速装置采用多级圆柱齿轮啮合传动结构，齿轮副采用斜齿设计，相比直齿齿轮啮合重合度提升30%以上，传动过程中的冲击载荷更小，运行噪音控制在75分贝以内，符合工业车间的噪音管控要求；箱体上盖预留透气塞安装位，能平衡箱体内外气压差，避免长期运行时箱体内温度升高导致润滑油从轴封位置渗漏，箱体侧面设置油位观察孔与放油螺塞，日常维护时不需要拆解箱体就能完成润滑油位检查、废油排放的操作，大幅降低运维的工作量；箱体顶部设置两个吊环螺钉安装位，

　　单台设备整重接近两百公斤时，可直接通过吊环完成整体吊装转运，不需要额外捆绑箱体，避免吊装过程中磕碰轴伸端或者箱体结合面。在设计思路的考量上，这款结构没有追求过高的传动比冗余，而是针对常用的1:20到1:40区间减速比做了齿轮参数优化，齿轮的模数选取按照额定输出扭矩的1.5倍安全系数计算，齿面经过渗碳淬火处理，齿面硬度达到HRC58-62，能承受频繁启动的冲击载荷；轴承选型采用圆锥滚子轴承配对安装，既能承受齿轮啮合产生的径向力，也能承受斜齿传动带来的轴向力，轴承端盖设置调整垫片组，装配时可以通过增减垫片厚度调整轴承的游隙，避免运行过程中轴承过热或者间隙过大导致齿轮啮合错位；箱体的结合面采用密封胶加精密铣削加工的密封结构，

　　不需要加装纸质密封垫就能保证结合面无渗漏，同时拆解检修后重新装配也不会出现密封失效的问题。在实际工况适配中，这款减速装置可以适配环境温度-10℃到40℃的工作场景，润滑油采用工业中负荷齿轮油，初次运行300小时后更换一次润滑油，后续每运行12个月更换一次即可，能满足每天8小时连续运行的工况要求，如果是24小时连续运行的重载场景，只需要将齿轮油更换为重负荷工业齿轮油，同时将换油周期缩短到6个月就能稳定运行；输入轴的最高输入转速可以达到1500r/min，匹配常规4极异步电机的输出转速，输出端的额定输出扭矩覆盖1000N·m到5000N·m区间，能适配带宽500mm到1000mm的带式输送机、处理量每小时10吨到50吨的给料设备、

　　以及中小型搅拌机组的动力传动需求。很多现场运维人员反馈，这类闭式减速结构相比传统的开式齿轮传动，最大的优势是齿轮完全封闭在箱体内部，不会有现场的粉尘、碎屑进入啮合面，齿轮的磨损速度大幅降低，正常维护条件下的无故障运行时间可以达到5年以上，远高于开式齿轮结构1-2年的维护周期；同时箱体采用一体式铸造结构，刚性充足，即使输出端出现短时的过载冲击，也不会出现箱体变形导致齿轮啮合错位的问题，在矿山、建材这类现场环境相对恶劣的场景下，适配性远高于轻量化的铝合金箱体减速装置。从结构细节的设计上，这款装置的观察盖、轴承端盖都采用螺栓紧固连接，所有外露螺栓的规格统一，现场检修时只需要配备两种规格的套筒就能完成全部拆解操作，不需要准备多套工具；轴封采用双唇口骨架油封，内侧封油外侧防尘，能有效阻挡现场的粉尘进入箱体内部，同时防止润滑油渗漏，油封的安装位置预留了拆卸槽，更换油封时不需要拆解轴承或者齿轮，只需要拆下轴端的连接部件就能直接取出旧油封更换，大幅缩短检修停机时间。
