透明外壳共轭齿轮传动减速装置结构

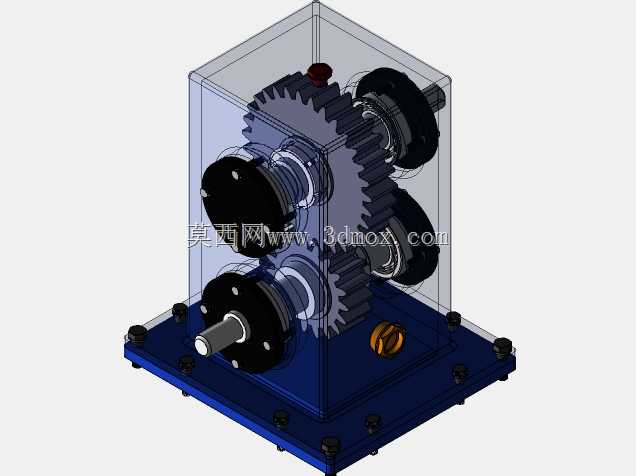

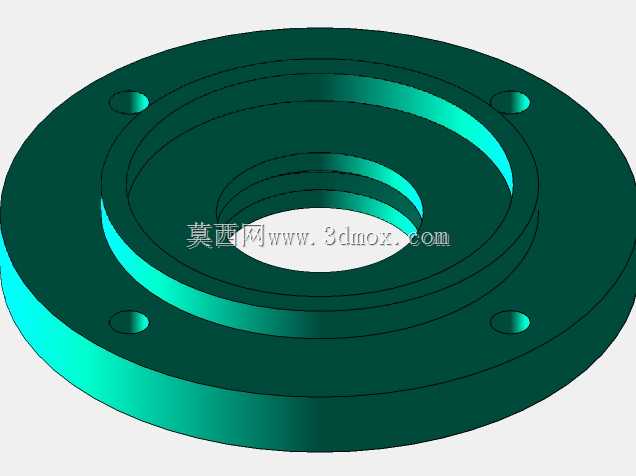

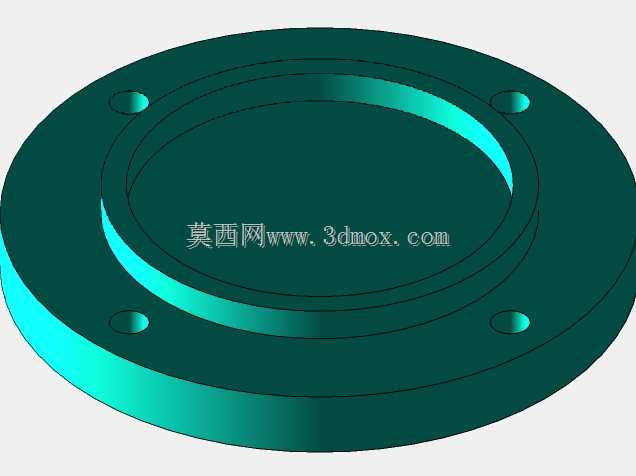

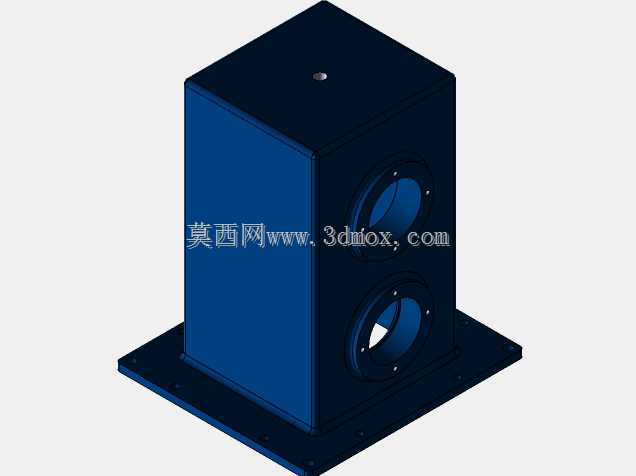

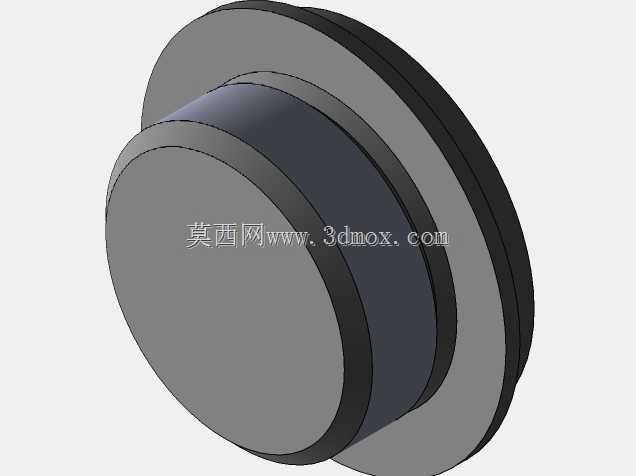

　　在精密传动场景中，这类共轭结构的减速装置常被用于对传动平稳性、背隙控制有较高要求的工位，比如小型自动化生产线的进给驱动、检测仪器的动力传输单元、实验室小型试验台的转速匹配模块，相比普通渐开线齿轮减速结构，共轭齿形的啮合接触面积更大，传动过程中的冲击载荷更小，能在持续运转中保持更低的振动与噪音水平，适合对传动精度有稳定要求的轻载传动场景。从结构设计逻辑来看，该装置采用双层平行轴布局，输入轴与输出轴同侧伸出，轴系通过带密封端盖的轴承座固定在底部安装基板上，齿轮组完全容纳在透明防护壳体内，这种透明壳体的设计并非仅为展示效果，实际应用中可直接观察内部齿轮啮合状态、润滑脂分布情况，日常巡检时无需拆解壳体就能快速判断齿面磨损、异物侵入等问题，

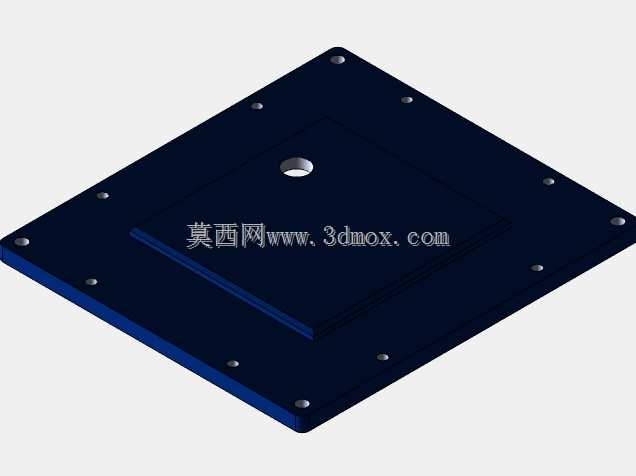

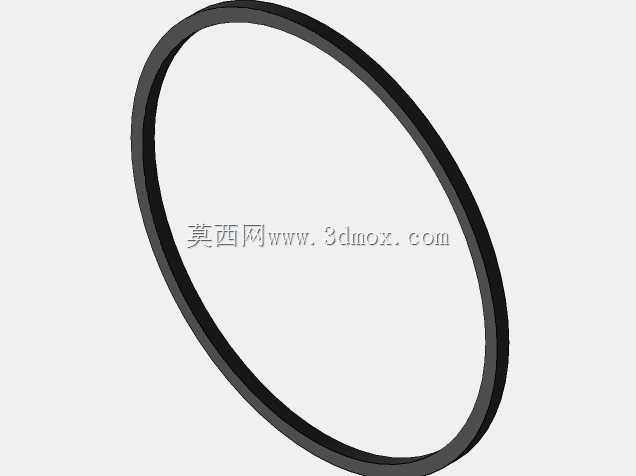

　　大幅降低日常维护的排查成本。安装边界方面，底部基板采用方形布局，四角预留了沉头安装孔位，可直接通过螺栓固定在设备安装面或型材支架上，输入输出轴的轴伸长度、轴径尺寸匹配常规小型传动件的安装公差，可直接对接同步轮、联轴器等标准传动配件，无需额外做轴头改装。壳体与底部基板之间通过周向分布的紧固螺栓连接，接合面预留密封槽，可填充密封胶或加装密封垫，防止内部润滑脂泄漏同时阻挡外部粉尘进入啮合腔，适配多尘的车间生产环境。功能特性上，该共轭减速结构通过多组齿轮的啮合配合实现固定减速比，齿形经过共轭修形，啮合过程中齿面接触轨迹连续，不会出现普通齿轮传动的啮合冲击，在正反转切换时背隙值更小，适合需要频繁换向的传动工位，比如检测设备的往复驱动、

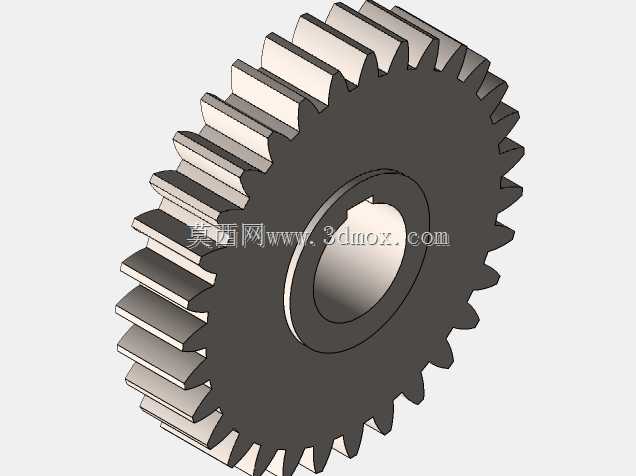

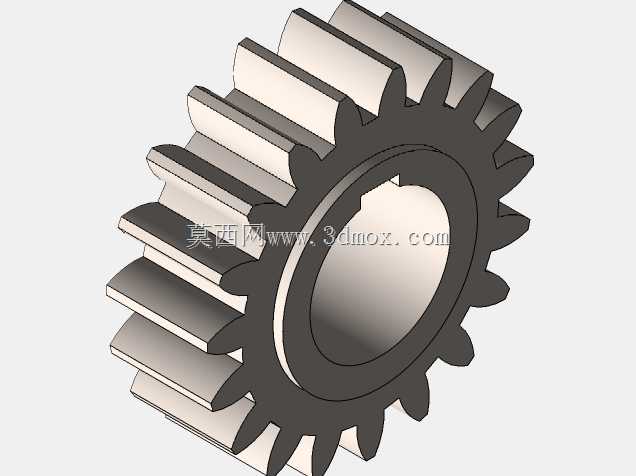

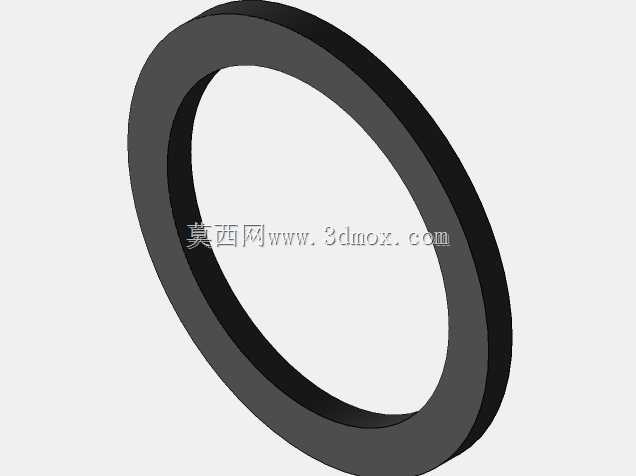

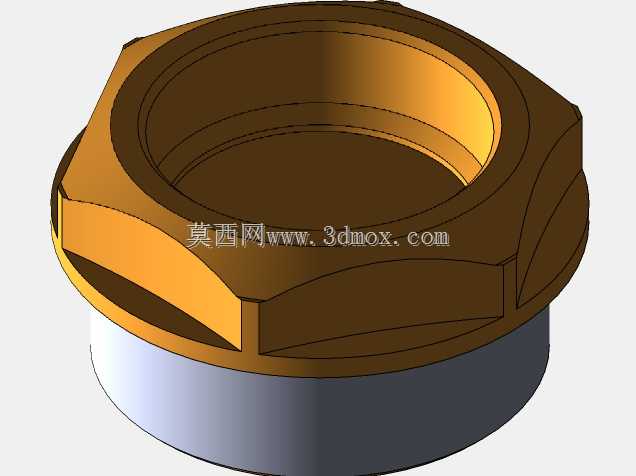

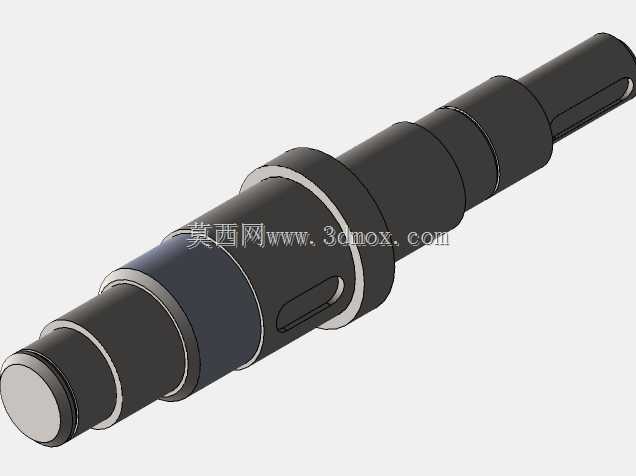

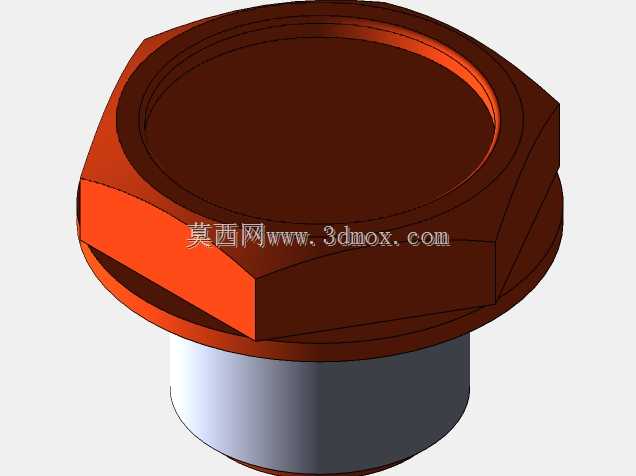

　　小型包装机械的送料机构。设计过程中，轴系的支撑位置经过受力校核，每个齿轮轴两端都配置了深沟球轴承，可同时承受径向载荷与少量轴向载荷，避免齿轮运转过程中出现轴系挠曲导致的齿面偏载，延长齿轮使用寿命。齿轮的固定采用轴肩加锁紧挡圈的方式，装配时可通过调整挡圈位置微调齿轮的轴向间隙，保证配对齿轮的齿宽完全对齐，最大化齿面接触面积。顶部预留的注油孔可在不拆解壳体的情况下补充润滑脂，日常维护时直接通过注油嘴加注即可，无需拆开整个壳体，减少维护停机时间。实际选型应用时，需要注意输入轴的额定转速与扭矩匹配，该结构属于轻载精密减速范畴，不适合大扭矩重载传动场景，多用于仪器仪表、小型自动化设备的动力传输环节，安装时要保证输入输出轴与对接部件的同轴度，

　　避免额外的径向力作用在轴伸端，导致轴承过早损坏。壳体的透明材质多采用高韧性透明工程塑料，既满足观察需求，也具备足够的结构强度，不会因为齿轮运转的振动出现开裂问题，同时相比金属壳体重量更轻，降低整个装置的安装负重。底部安装基板采用金属材质，保证安装平面的平面度，避免壳体安装后出现形变导致轴承座孔位错位，影响轴系运转顺畅度。在三维建模过程中，该结构的齿轮齿形需要严格按照共轭啮合原理生成，保证装配后齿面的啮合间隙在合理范围内，不能出现干涉或卡滞问题，轴承、端盖、紧固件等标准件都采用通用规格，方便后续备件更换，整个装置的装配逻辑遵循从下到上的顺序，先将轴承压装到基板的轴承座孔内，再穿入轴系、装配齿轮，调整好轴向间隙后扣合透明壳体，拧紧紧固螺栓即可完成装配，装配流程简单，不需要专用工装，适合小批量组装应用。
