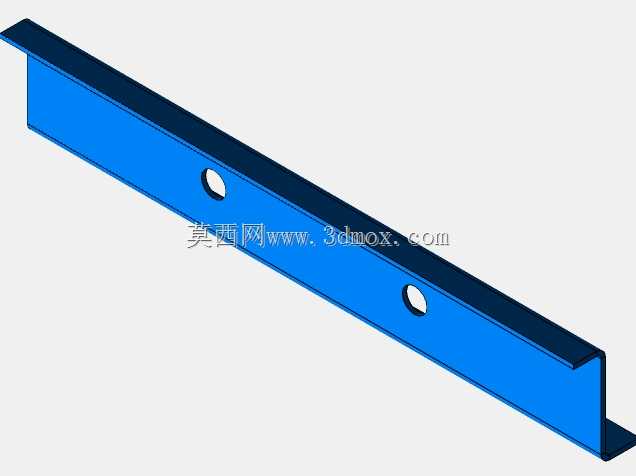

立式皮带传动锤片式粉碎设备结构

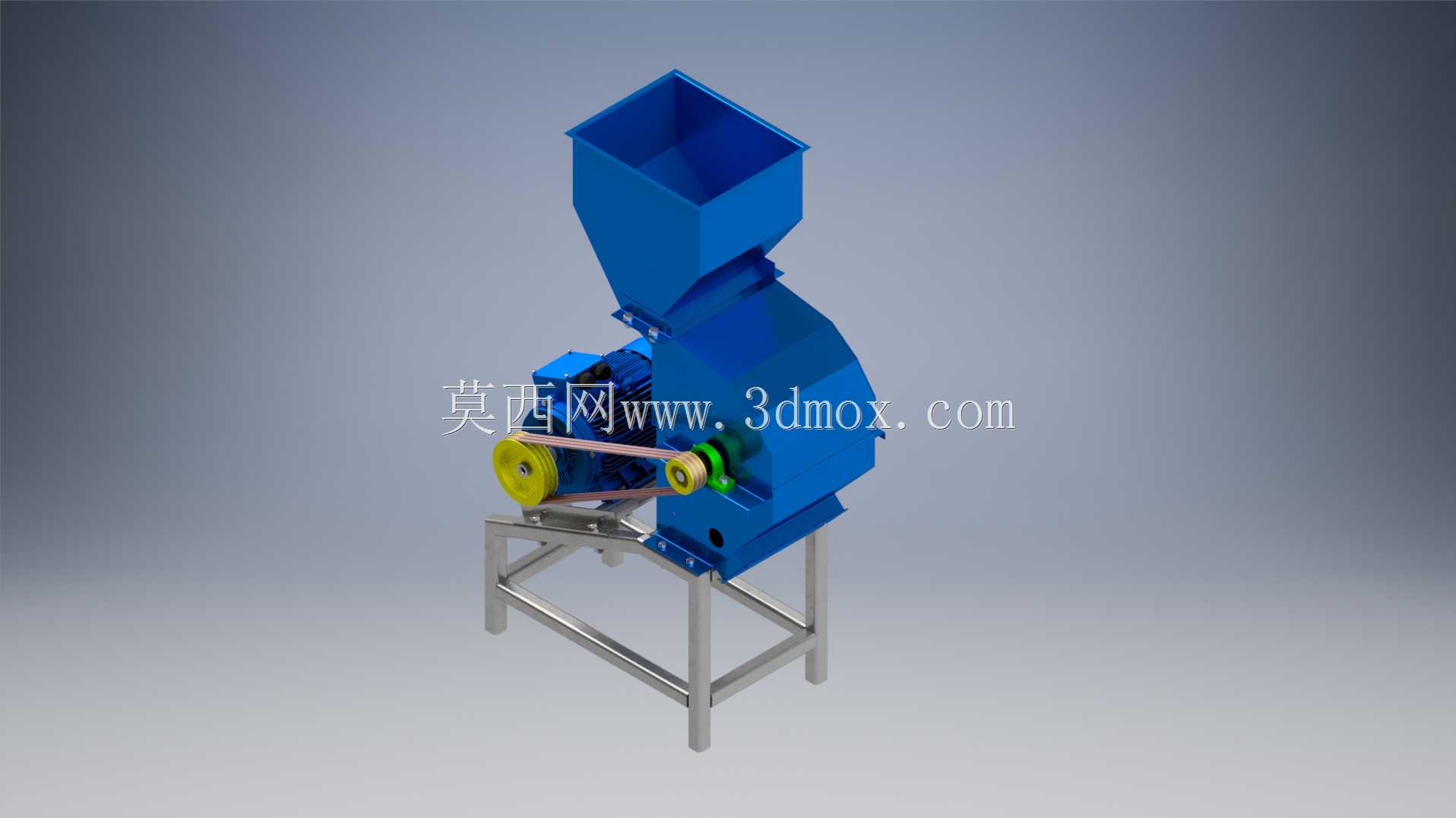

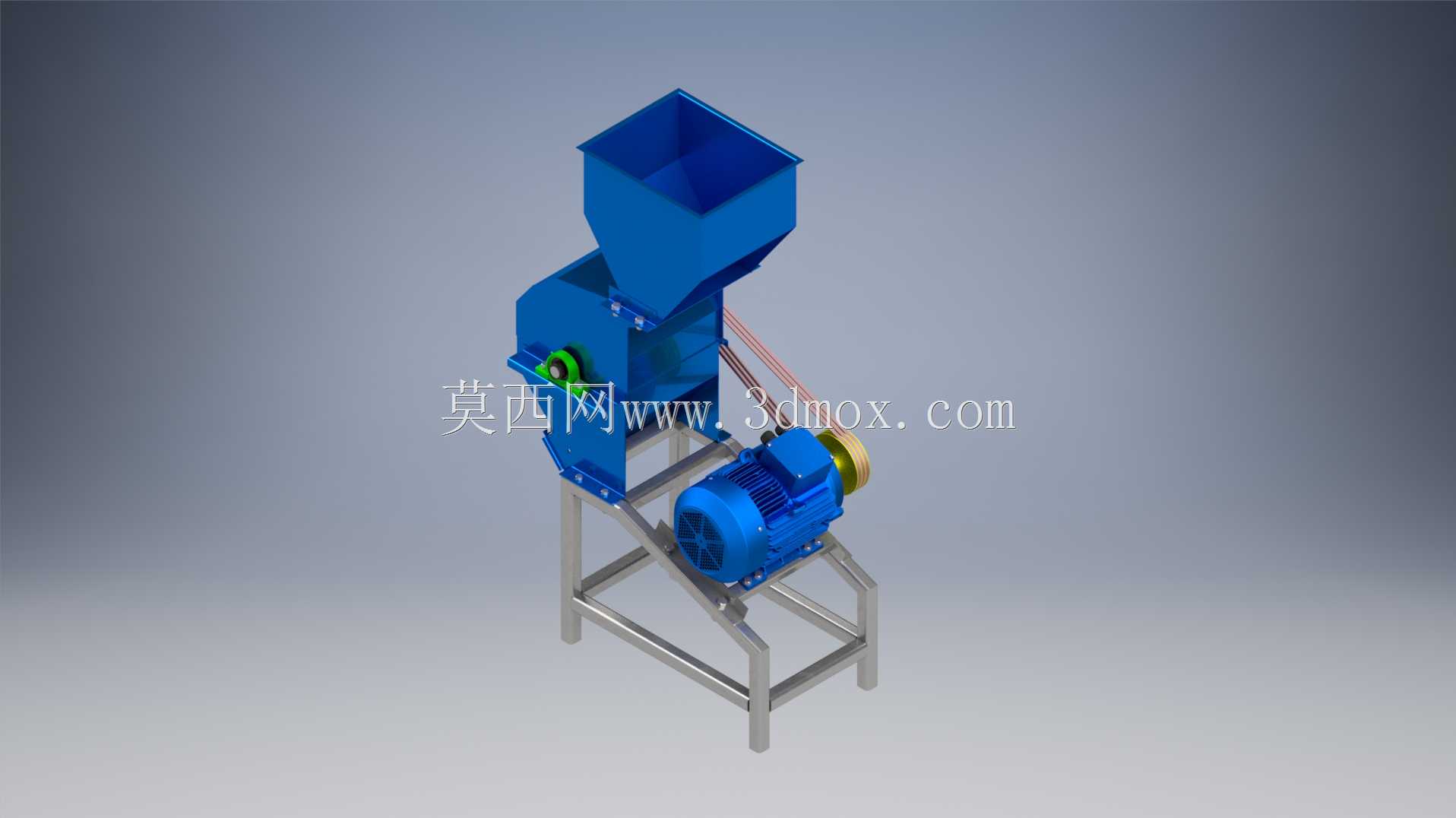

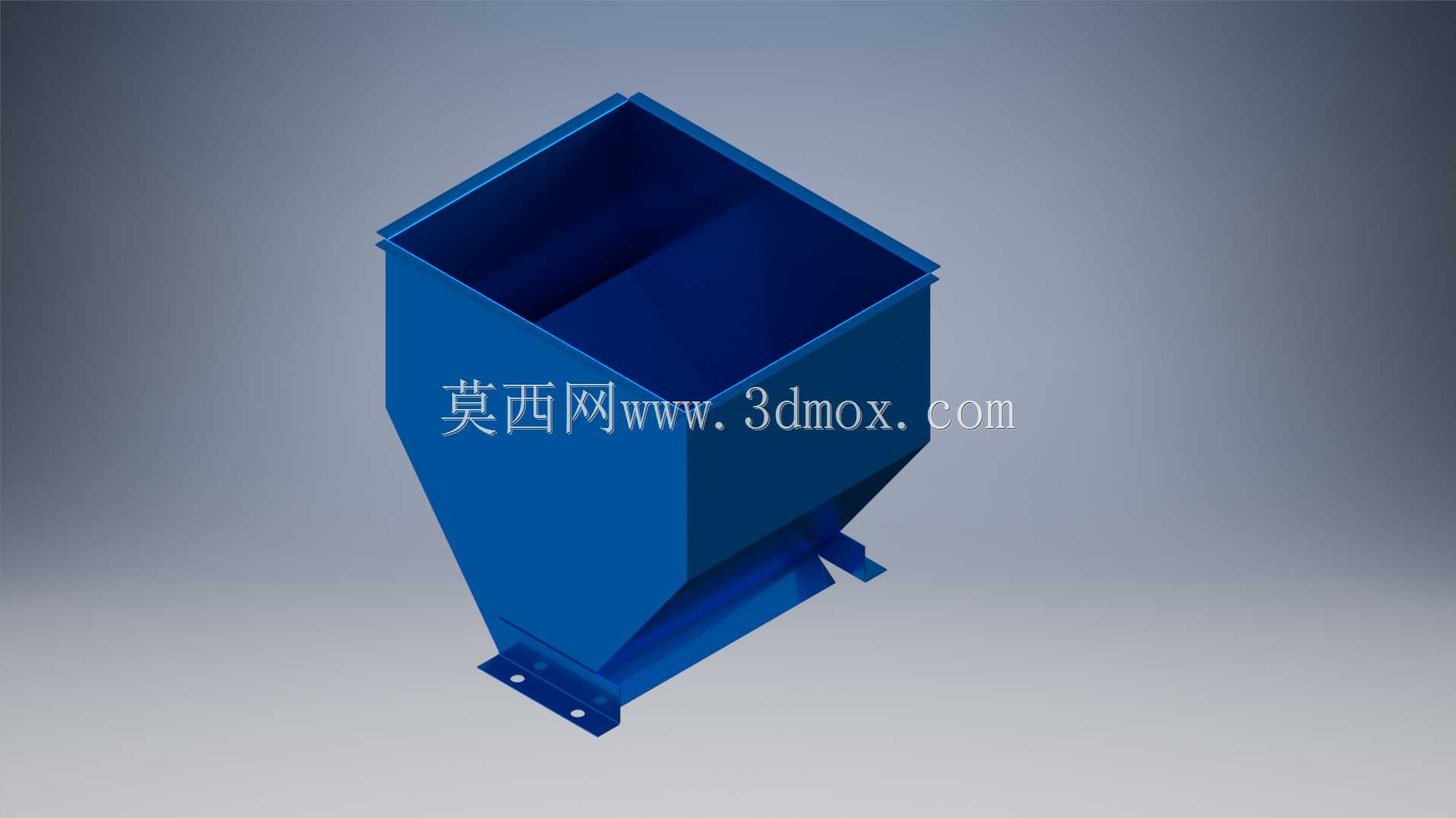

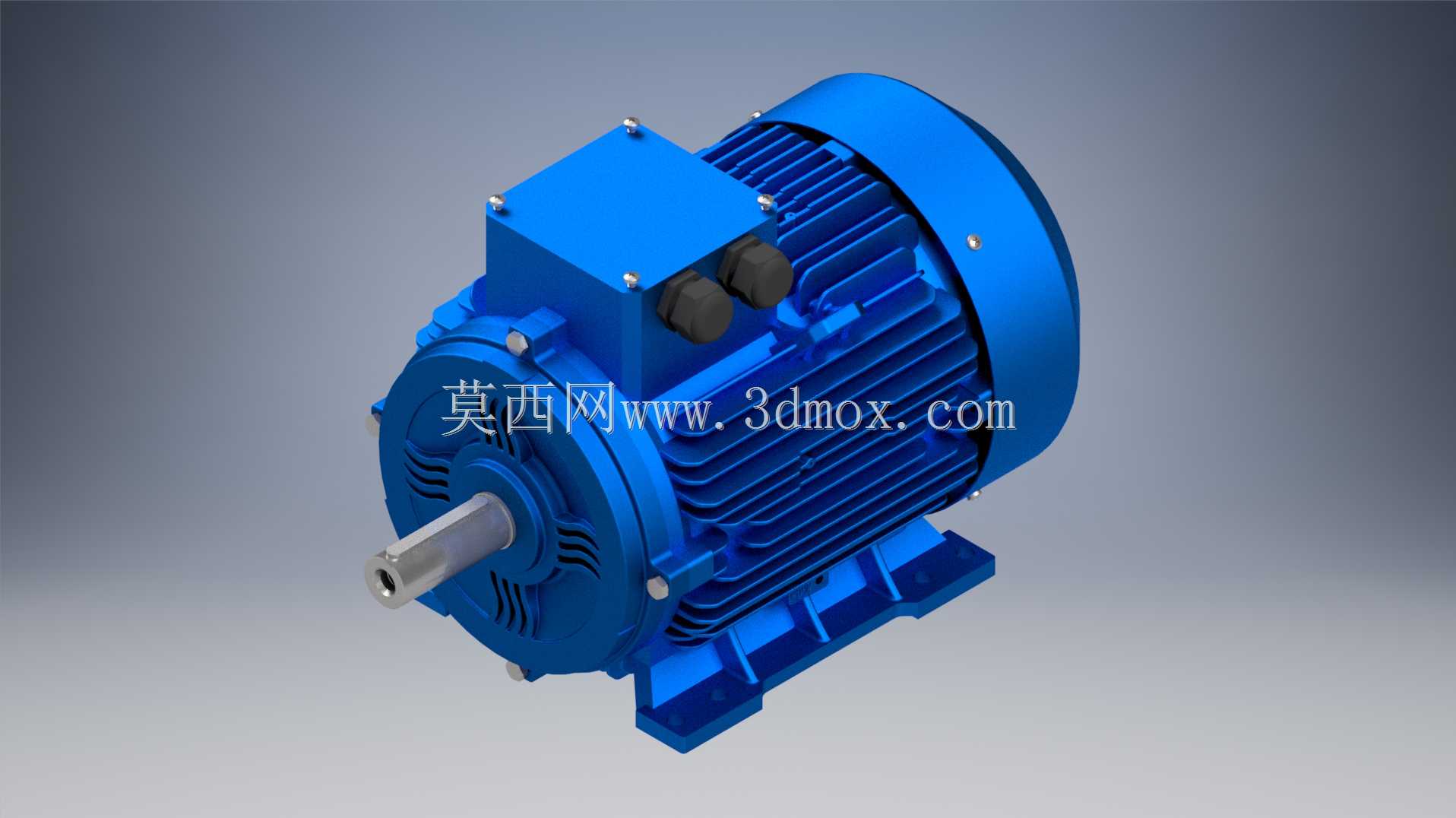

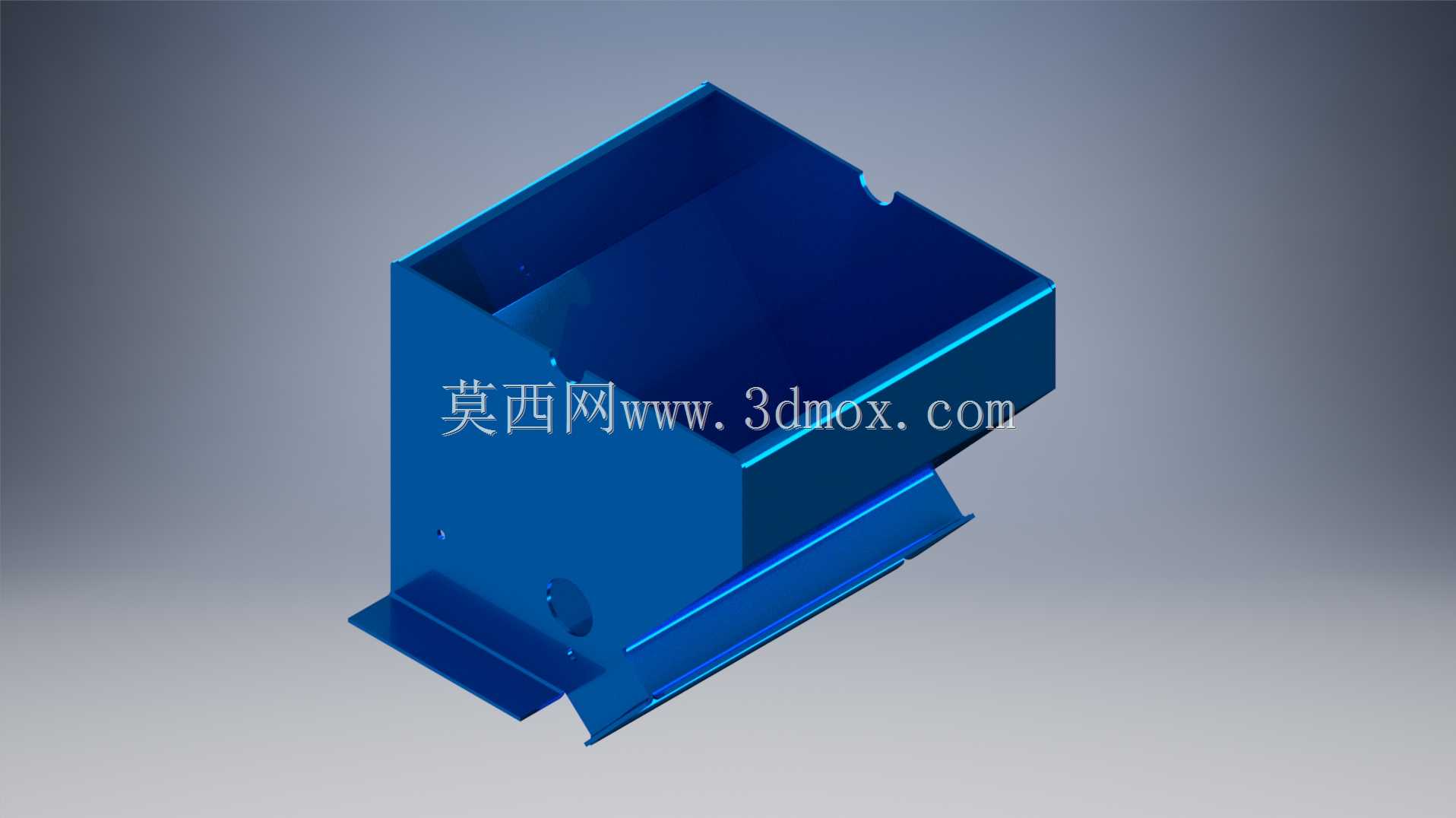

　　该设备属于中小型物料粗碎作业单元，常见应用于农副加工领域的谷物、秸秆初碎，小型建材作坊的轻质砌块边角料破碎，以及生物质原料预处理工段的粒径减容作业，适配单机间歇式生产场景，无需复杂配套管线即可独立完成进料到出料的全流程作业。从结构布局来看，设备采用上进料下出料的立式排布，顶部设置敞口式方形进料斗，斗壁采用倾斜溜角设计，角度设置参考散体物料安息角参数，避免干性物料在进料段出现架桥堵料问题，进料斗与下方粉碎腔体采用法兰螺栓连接，便于后期打开腔体检修内部易损件。动力传递采用三角带传动结构，电机安装于机架侧方的可调式安装座上，安装座预留长条形调节腰孔，可通过调整电机位置张紧三角带，相比齿轮传动结构，皮带传动可在物料混入硬质异物出现卡滞时，

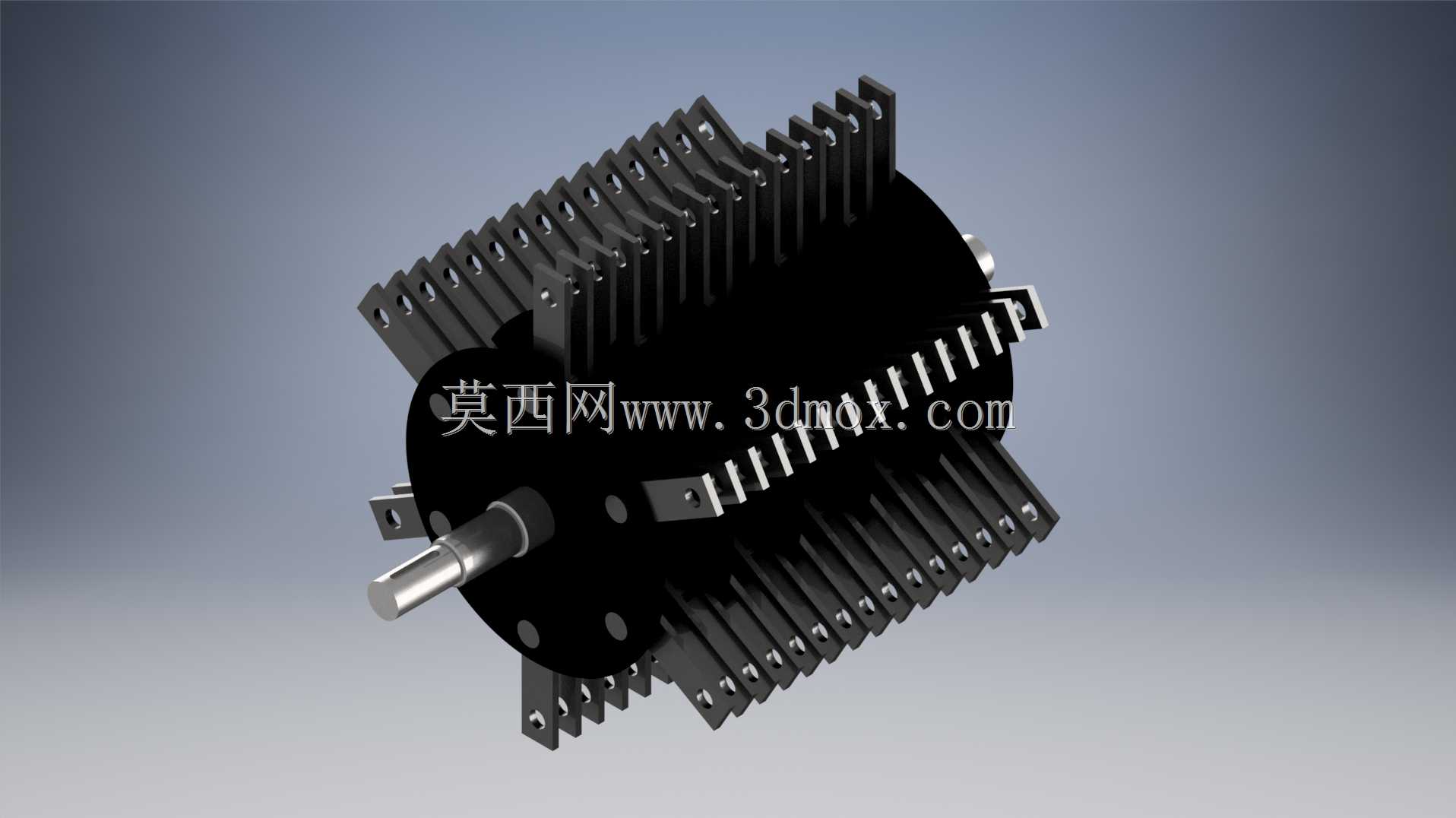

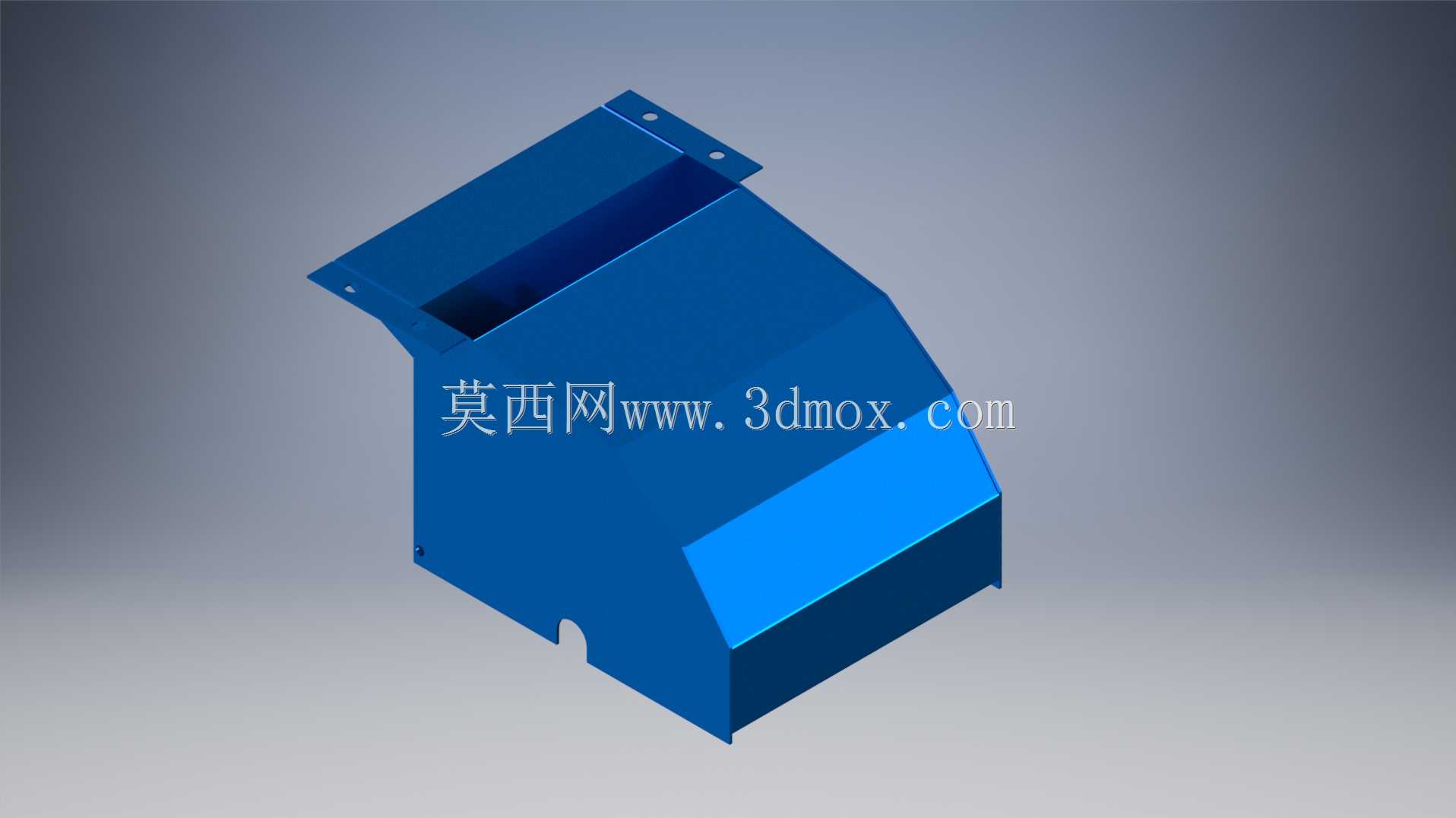

　　通过皮带打滑实现过载保护，避免硬冲击打坏内部粉碎构件或烧毁电机，同时带传动的运行噪音更低，适配小型加工场所的低噪作业需求。粉碎腔体为钢板折弯焊接的封闭式结构，内部设置高速回转的锤片组件，锤片通过销轴铰接在转子盘上，作业时转子带动锤片高速回转，对进入腔体的物料产生冲击、剪切、碰撞复合作用力，将物料破碎至要求粒径后，通过腔体底部的筛网缝隙排出，筛网可根据出料粒径需求更换不同孔径规格，适配不同下游工序的物料粒度要求。底部支撑采用方管焊接的框架式机架，机架支腿设置水平调节脚座，可适配不平整的车间地面安装，调整设备水平度避免运行时出现异常振动，机架的跨距设置参考设备满载运行时的重心位置，确保高速回转工况下整机稳定性达标，

　　无需额外打膨胀螺栓固定地面即可满足小型机型的运行抗倾覆要求。设计过程中优先考虑了易损件的快换需求，粉碎腔体侧方设置可快开的检修门，更换锤片或筛网时无需拆解进料斗与主腔体连接螺栓，仅需打开检修门即可完成内部构件更换，降低日常维护的工时消耗；皮带传动侧设置半包围式安全防护罩，避免运转过程中人员误触旋转部件，同时不影响皮带的日常检查与张紧调整。整机的安装边界需预留侧方电机的检修空间，进料斗上方需预留至少0.8米的进料操作空间，出料口下方可对接集料袋或小型输送设备，整机高度适配常规车间层高，无需额外加高厂房即可完成布置。设备的转子组件做了动平衡校正，确保额定转速下运行振动值控制在允许范围内，减少轴承座的交变载荷，延长轴承的使用寿命；

　　腔体内部与物料接触的部位采用耐磨钢板衬板，减少物料长期冲刷对腔体壁的磨损，衬板通过沉头螺栓固定在腔体内壁，磨损后可单独更换，降低整机的后期使用成本。从工况适配性来看，该结构不适合高硬度、高磨蚀性的矿石类物料破碎，主要针对纤维质、脆性的中低硬度物料，在小型加工点、农户自用加工、实验室小批量物料破碎场景下具备较好的适配性，结构简单可靠，对操作人员的技能要求较低，日常仅需定期检查皮带张紧度、锤片磨损情况、轴承润滑状态即可维持稳定运行。
