皮带传动双辊挤压破碎给料设备结构

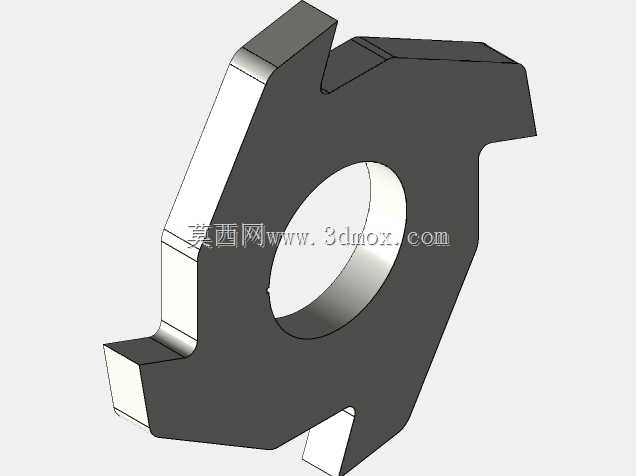

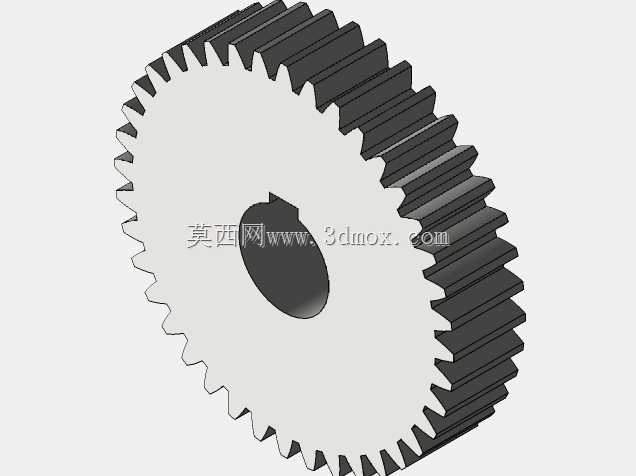

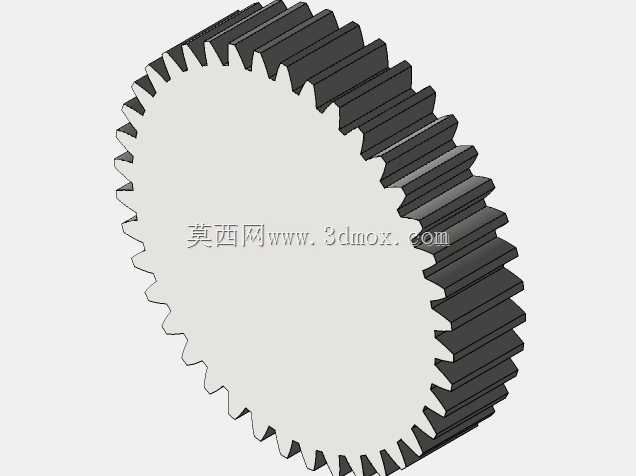

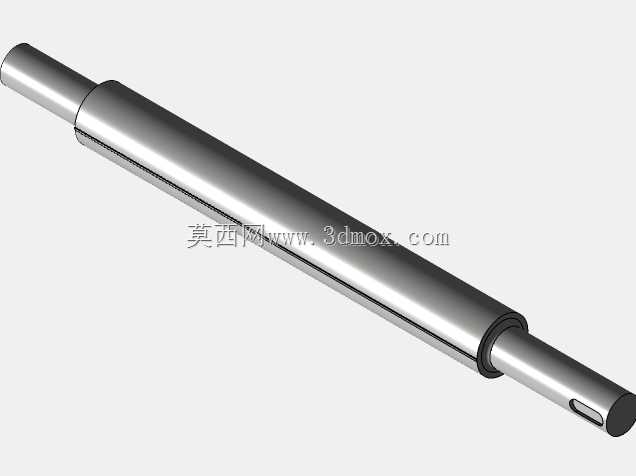

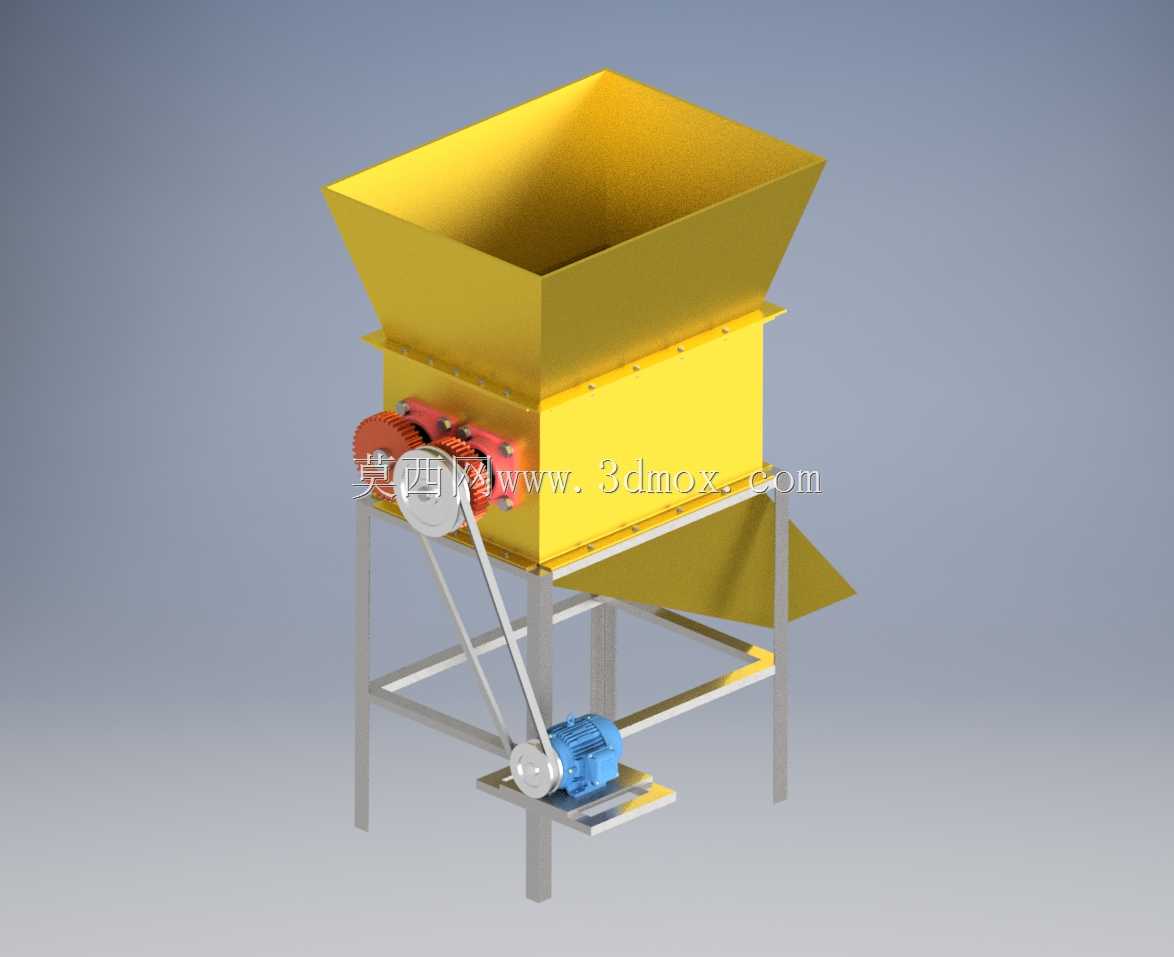

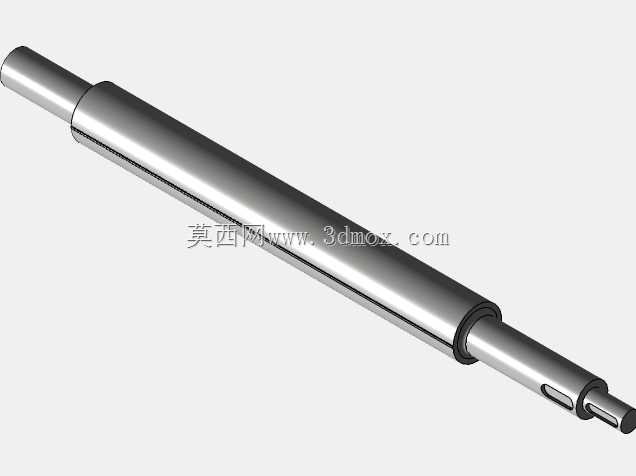

　　该设备主要面向中小型散状物料预处理工段使用，常见于农产品加工、小型固废分拣、生物质原料制备等场景，可完成块状物料的粗碎作业，同时兼顾均匀给料功能，避免后续工段出现物料卡堵、进料不均的问题。设备上部采用扩口式方锥形料斗设计，进料口尺寸大于下部破碎腔截面，能够承接人工倾倒或者小型输送带输送的来料，无需额外配置进料导流结构，料斗侧壁采用倾斜角度设计，角度取值参考常见散料的安息角设置，保证物料能够依靠自重顺利滑入下方破碎腔，不会在料斗内壁出现积料挂壁的问题。破碎腔内部配置平行布置的双辊结构，两辊间隙可根据出料粒度需求进行调整，辊轴端配置传动齿轮保证两辊反向同步转动，辊面可根据破碎物料的特性更换光面或者带齿的辊套，针对脆性物料、

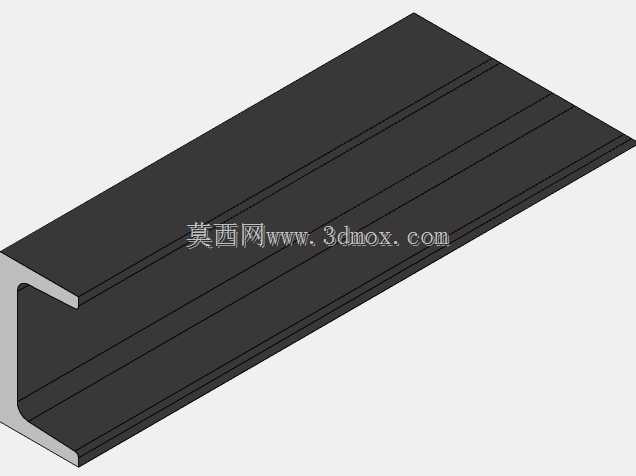

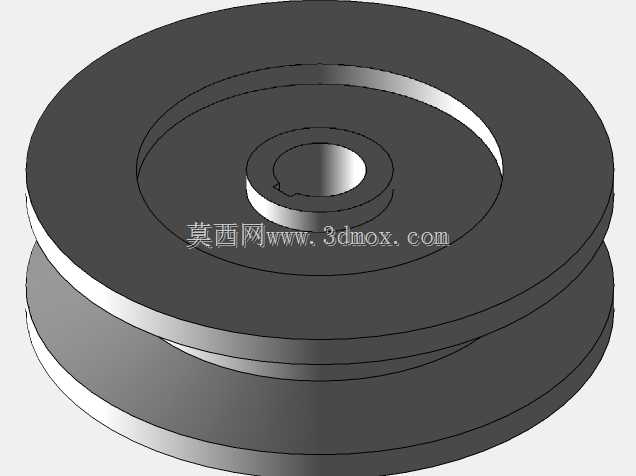

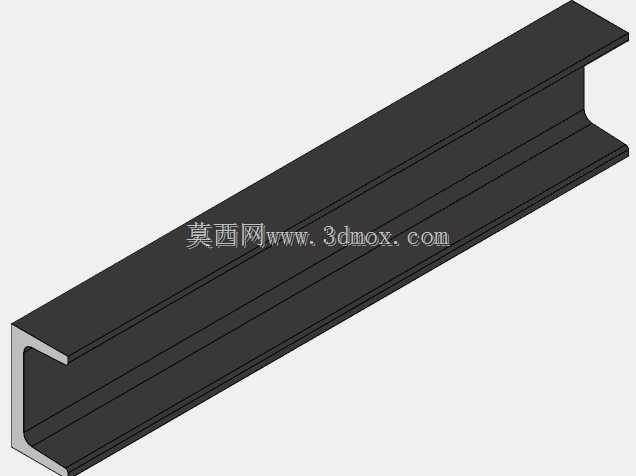

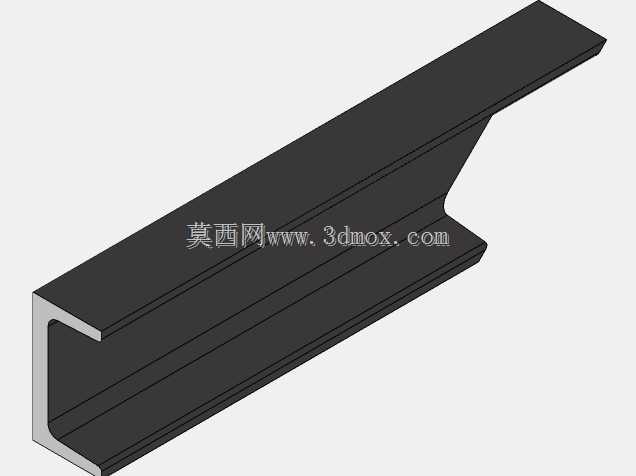

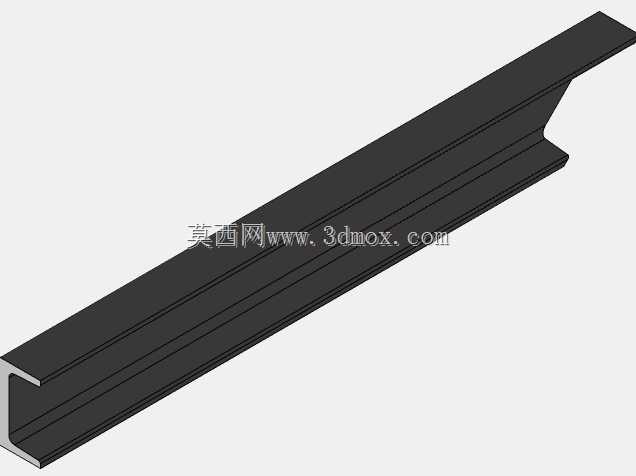

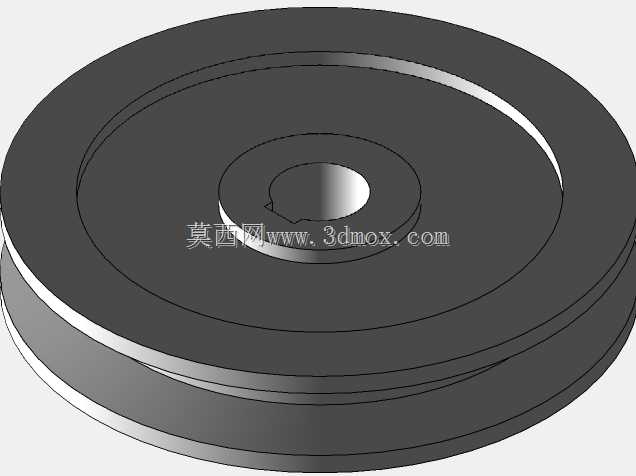

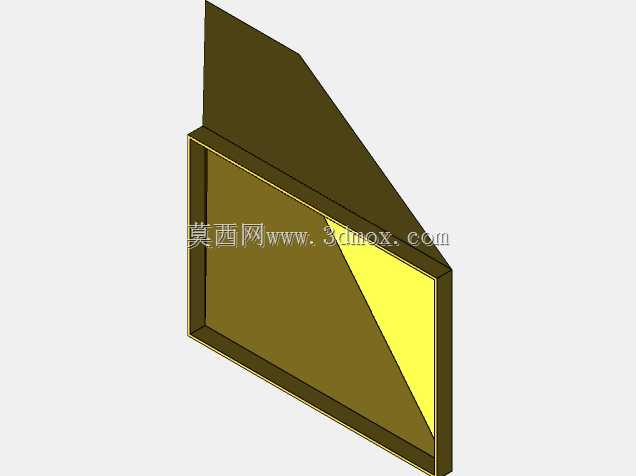

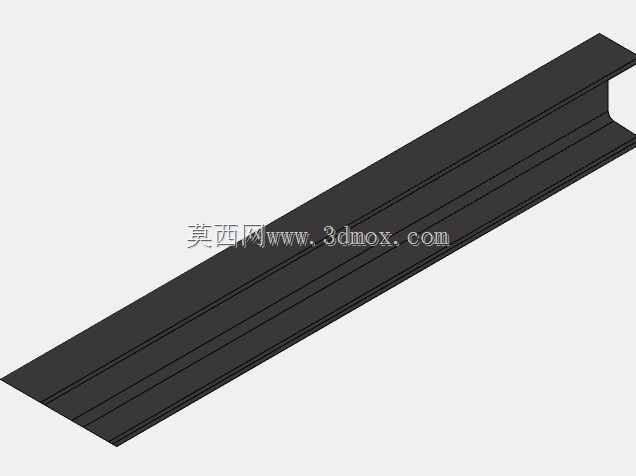

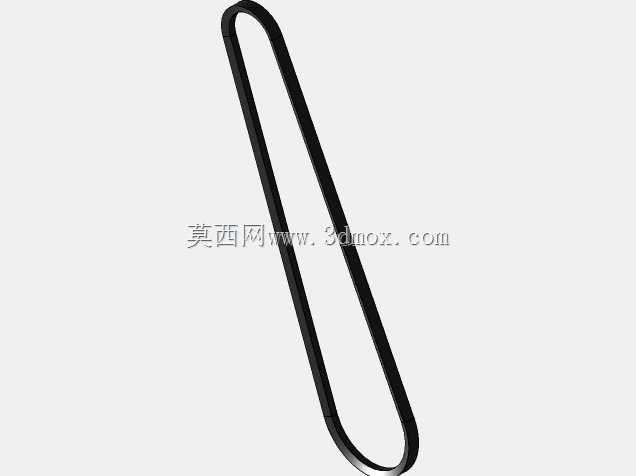

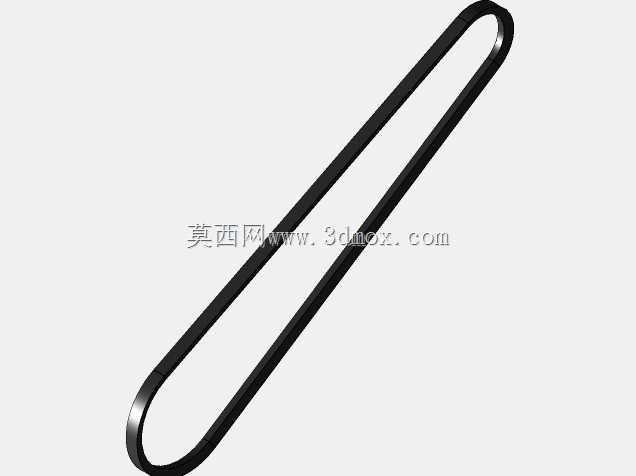

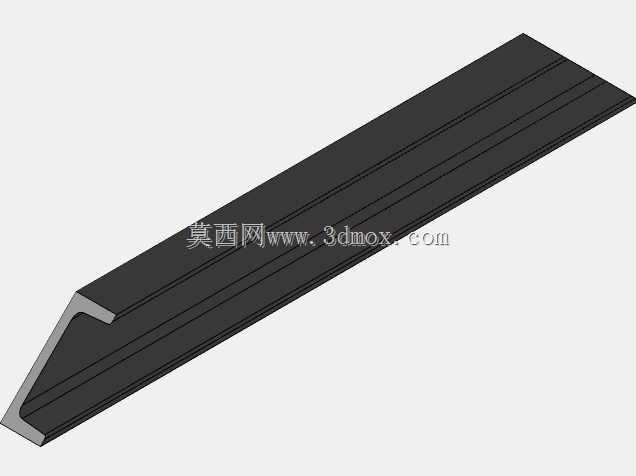

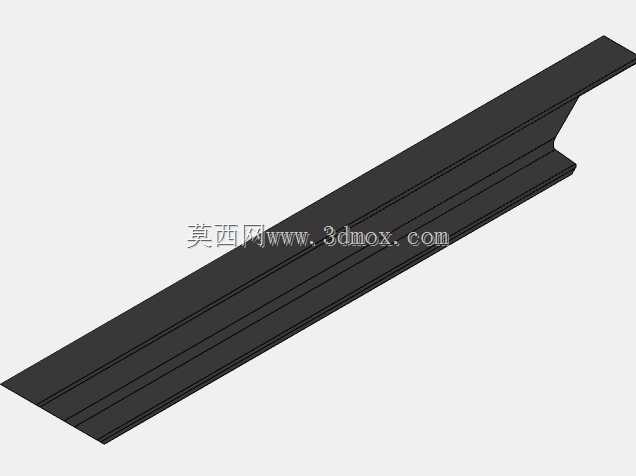

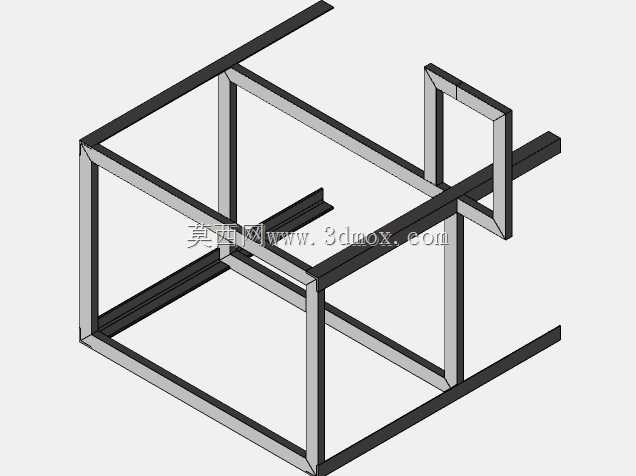

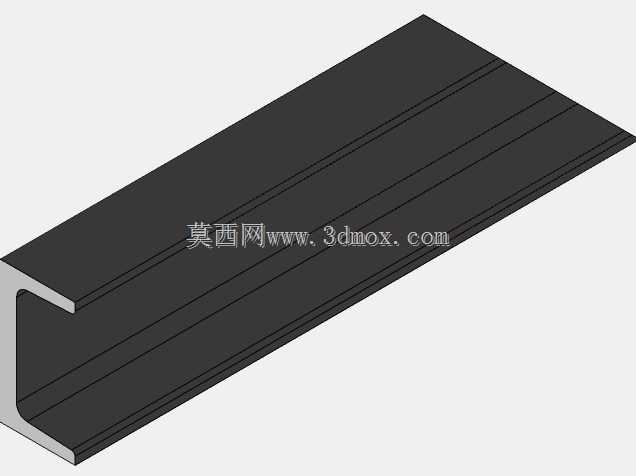

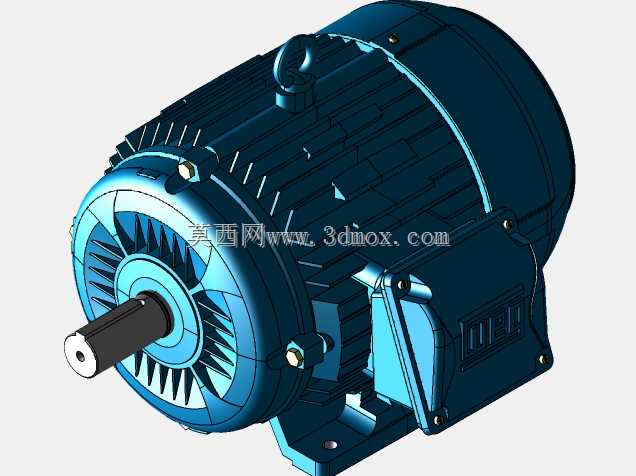

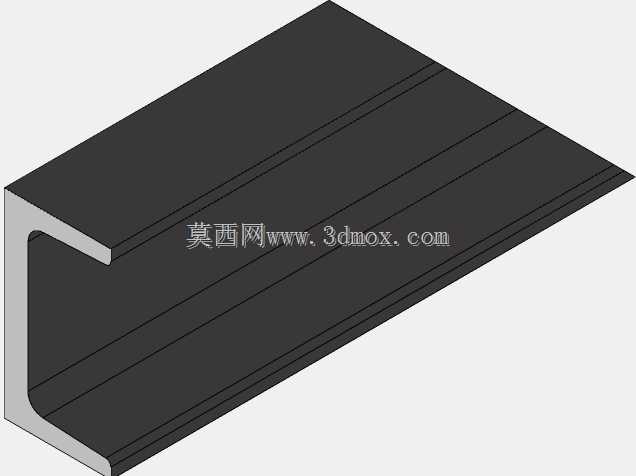

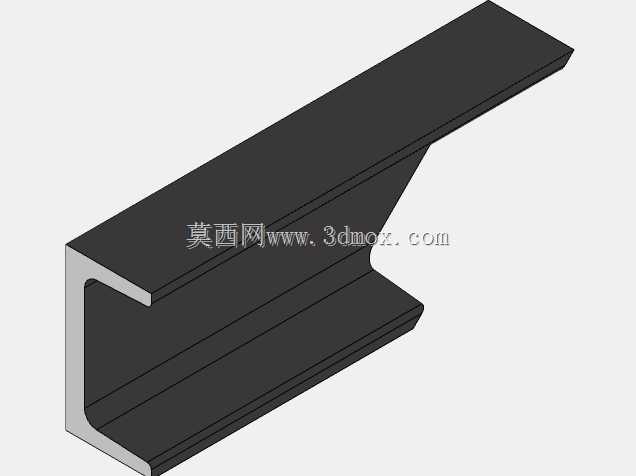

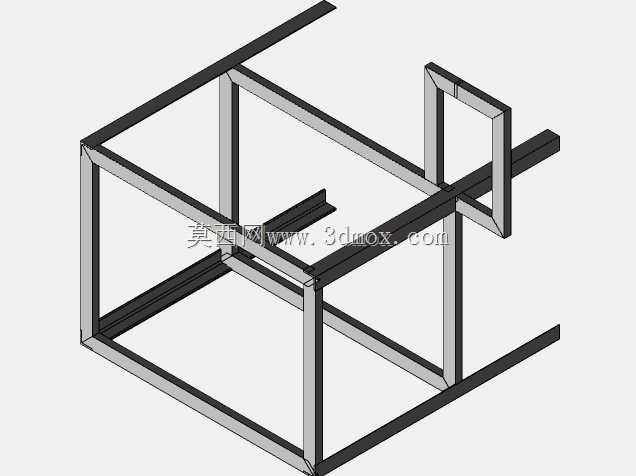

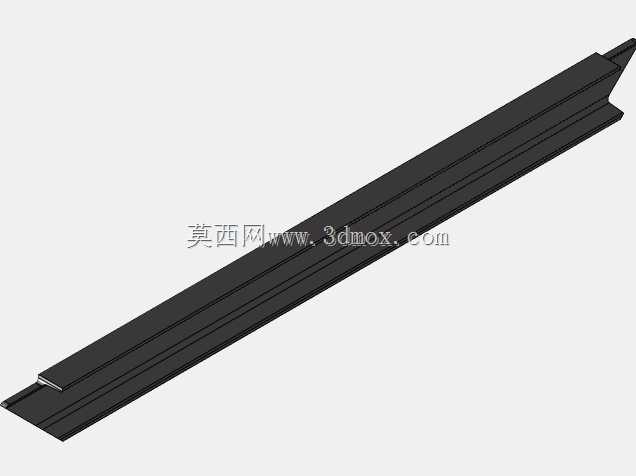

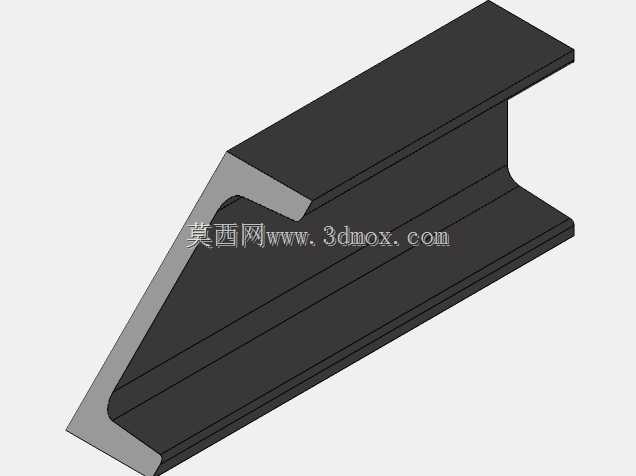

　　软结块料都能获得稳定的挤压破碎效果，不会出现过度粉碎导致粉料占比过高的问题。动力传递采用皮带传动结构，电机安装在机架下部的安装平台上，通过三角带将动力传递到破碎辊的主动轴端，皮带传动本身具备过载缓冲特性，当进料中混入少量硬质不可破碎异物时，皮带可产生短暂打滑避免辊轴、电机出现过载损坏，同时皮带传动的中心距可通过电机安装座的长圆孔进行调整，方便后期维护时更换皮带、调整张紧度，无需拆解设备主体结构。设备下部采用方管焊接成型的四柱式机架，机架支腿高度预留了出料空间，破碎后的物料可直接从两辊间隙下落到下方的出料导板上，导板采用倾斜布置，可将破碎后的物料导流到侧边的出料位置，直接对接后续的输送设备或者集料容器，无需额外配置出料输送结构。

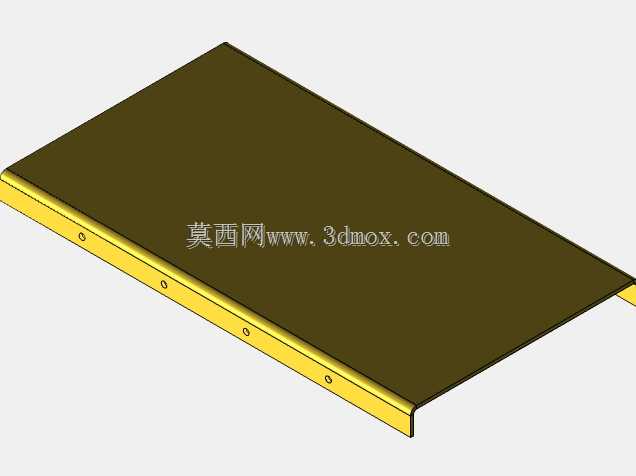

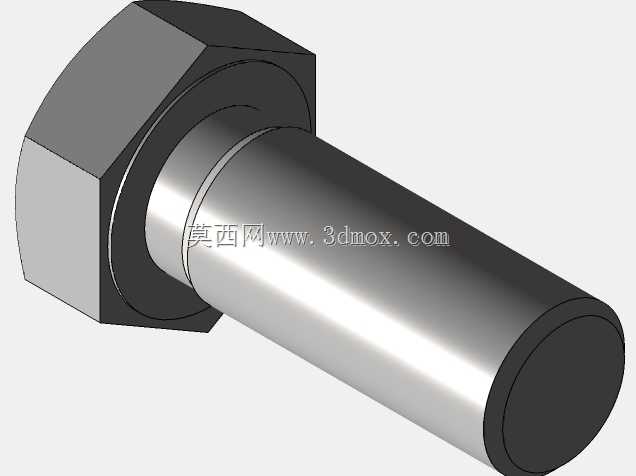

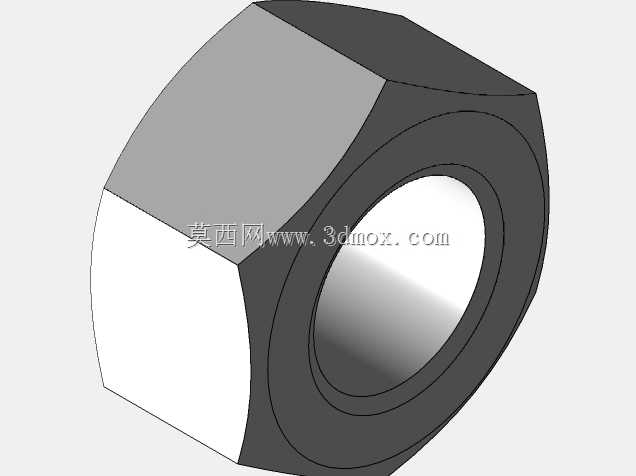

　　机架的焊接位置均设置了加强筋板，保证设备运行过程中不会因为双辊转动的交变载荷出现结构晃动，支腿底部预留了地脚安装孔，可通过膨胀螺栓将设备固定在混凝土地面或者钢制操作平台上，安装时需要保证机架台面的水平度，避免双辊出现偏磨导致的间隙不均问题。设备的整体外形尺寸适配小型加工车间的空间布局，上部进料口高度符合人工倒料的操作高度，无需搭建过高的操作平台，下部出料高度适配常见的小型集料桶高度，也可对接皮带输送机的接料端。设计过程中对转动部件均配置了安全防护罩，皮带传动位置、辊轴端的传动齿轮位置都设置了可拆卸的钣金护罩，避免操作过程中衣物、工具卷入转动部件造成安全事故，护罩采用螺栓固定，日常检修时可快速拆卸。设备的润滑点均设置在易操作的位置，

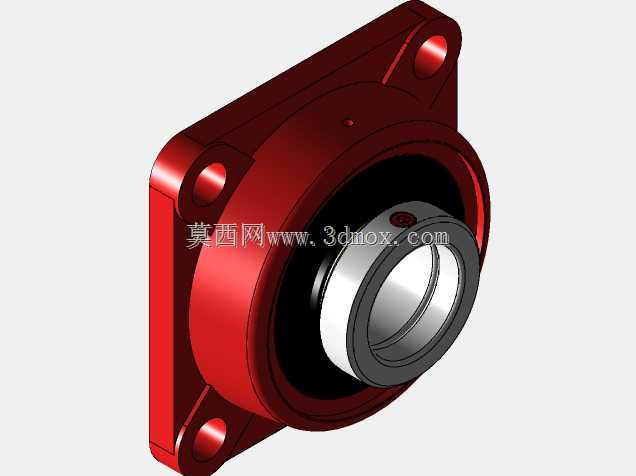

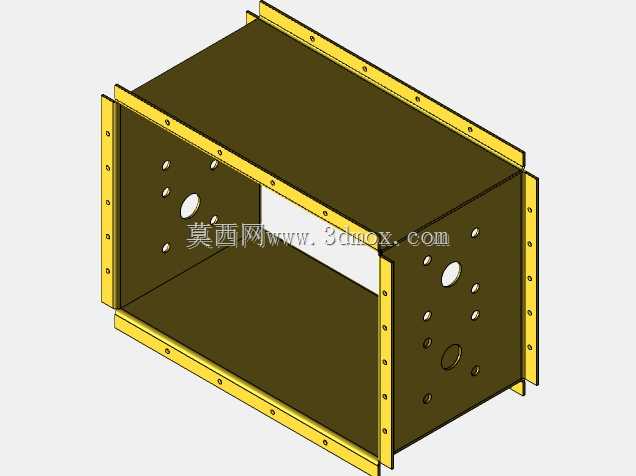

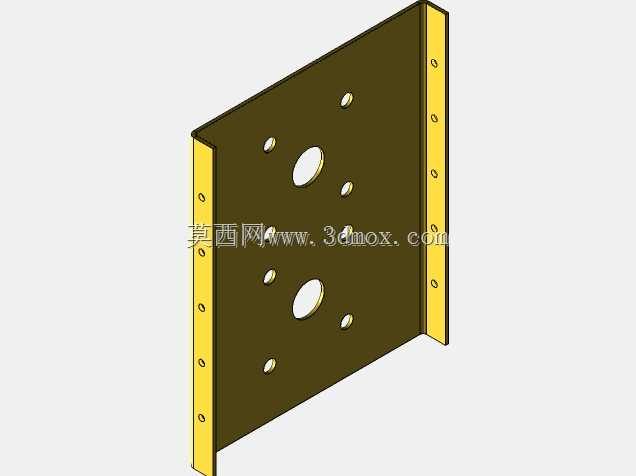

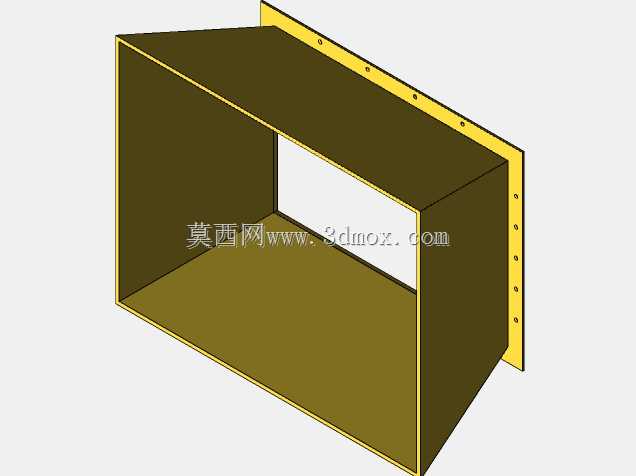

　　辊轴两端的轴承座配置了注油嘴，可在设备不停机的状态下完成定期注油润滑，延长轴承的使用寿命。针对不同的物料特性，该结构可通过调整辊面形式、辊轴转速、两辊间隙来适配不同的破碎需求，比如处理玉米芯、秸秆等生物质物料时可采用带齿辊面、较低转速，获得粒度均匀的粗碎料；处理结块的粉料、工业盐等脆性物料时可采用光面辊、较高转速，获得更小的出料粒度。设备的料斗、破碎腔壳体均采用钢板折弯焊接成型，内壁可根据耐磨需求衬贴耐磨衬板，处理磨琢性较强的物料时也能保证较长的使用寿命，衬板采用沉头螺栓固定，磨损后可快速更换，无需整体更换壳体结构。
