商用立式螺旋面团捏合搅拌设备结构

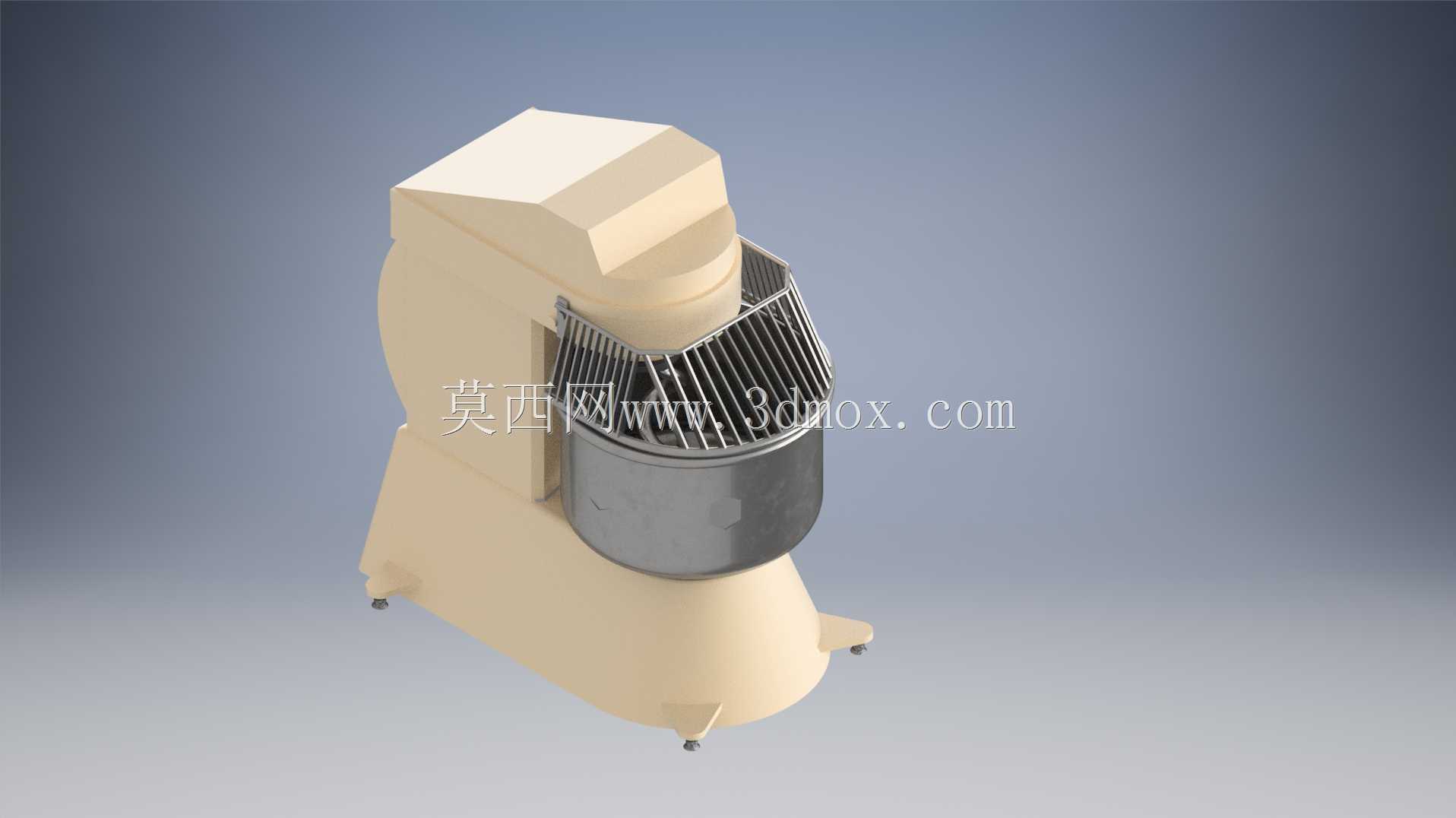

　　这款立式螺旋捏合设备主要面向烘焙食品加工、中央厨房主食生产场景，在面包生产线、馒头加工车间、商用面点作坊中承担高粘度面团的均匀揉混作业，区别于普通家用小型和面设备，其结构设计完全匹配长时间连续重载作业的工况需求。设备整体采用立式落地布局，底部设置三个可调式支撑脚，可适配车间存在微小坡度的硬化地面，安装时无需额外预埋固定螺栓，仅需调整支撑脚高度保证搅拌桶轴线垂直即可，整机占地边界约为0.8米×0.9米，机身最高点距地面约1.4米，适配常规商用厨房2.2米的层高要求，设备后侧预留0.3米的检修空间即可满足日常维护操作，无需预留过大的设备间距。

　　从功能结构来看，设备核心作业部件为不锈钢搅拌桶与内置螺旋搅拌桨，搅拌桶采用食品级304不锈钢板材一体拉伸成型，桶壁厚度不低于2mm，避免长期揉制高筋面团时出现桶壁形变，搅拌桶与机身驱动座采用快拆式定位结构，日常清洁时可直接取下桶体，无需拆卸额外紧固件。搅拌区域外侧设置格栅式安全防护栏，防护栏采用不锈钢圆管焊接成型，栅条间距控制在12mm以内，既可以观察内部面团揉制状态，又能防止操作人员手部误入作业区域触发安全风险，防护栏与设备驱动系统设置联锁触发结构，一旦防护栏被抬起，驱动电机立刻断电锁止，避免误操作带来的安全隐患。

　　驱动部分集成在机身米白色的壳体内部，壳体采用圆弧过渡的曲面造型，无尖锐棱角，避免车间作业人员磕碰受伤，壳体表面做哑光磨砂处理，不易附着油污，日常清洁仅需用湿抹布擦拭即可。驱动系统采用减速电机直连结构，相比皮带传动结构，传动效率更高，重载作业时不会出现打滑丢转的问题，可输出稳定的低转速大扭矩，适配高含水量、高筋度面团的揉制需求，揉制过程中螺旋搅拌桨既做自转又配合桶体的低速公转，可将桶内各个位置的面团反复折叠、挤压、拉伸，避免出现局部干粉未混合、面团揉制不均匀的问题，单次作业可处理25kg干面粉对应的面团量，单批次揉制周期控制在12分钟以内，完全匹配商用烘焙生产线的连续出餐节奏。

　　设备的操作控件全部集成在机身顶部的斜面操控区域，操控面板朝向操作人员站立方向倾斜15度，操作人员无需弯腰即可完成档位调整、定时设置等操作，操控按键采用防水密封结构，适配车间潮湿、多面粉粉尘的作业环境，避免粉尘、清洗水进入控件内部造成电路故障。机身内部的布线全部采用穿线管防护，所有电路接头做灌胶密封处理，满足食品加工车间的卫生清洁要求，可直接用高压水枪对设备外部进行冲洗，不会出现电路短路问题。

　　在结构设计的细节上，搅拌桨与桶壁的间隙控制在5mm，既不会因为间隙过大导致桶壁附着的面团无法被有效揉混，也不会因为间隙过小出现搅拌桨剐蹭桶壁的问题，搅拌桨表面做镜面抛光处理，粗糙度Ra值低于0.8，面团不易粘附在桨叶表面，减少每次作业后的清洁工作量。设备的传动部位全部设置密封式润滑结构，润滑脂采用食品级型号，即使出现轻微渗漏也不会污染加工的面团，符合食品加工设备的卫生安全要求。整机的重心控制在设备中心偏下位置，满负载作业时的稳定系数高于1.5，即使搅拌过程中面团受力不均产生小幅振动，设备也不会出现移位、倾翻的问题，无需额外做地面固定处理。
