螺旋紧凑型节能荧光灯结构设计

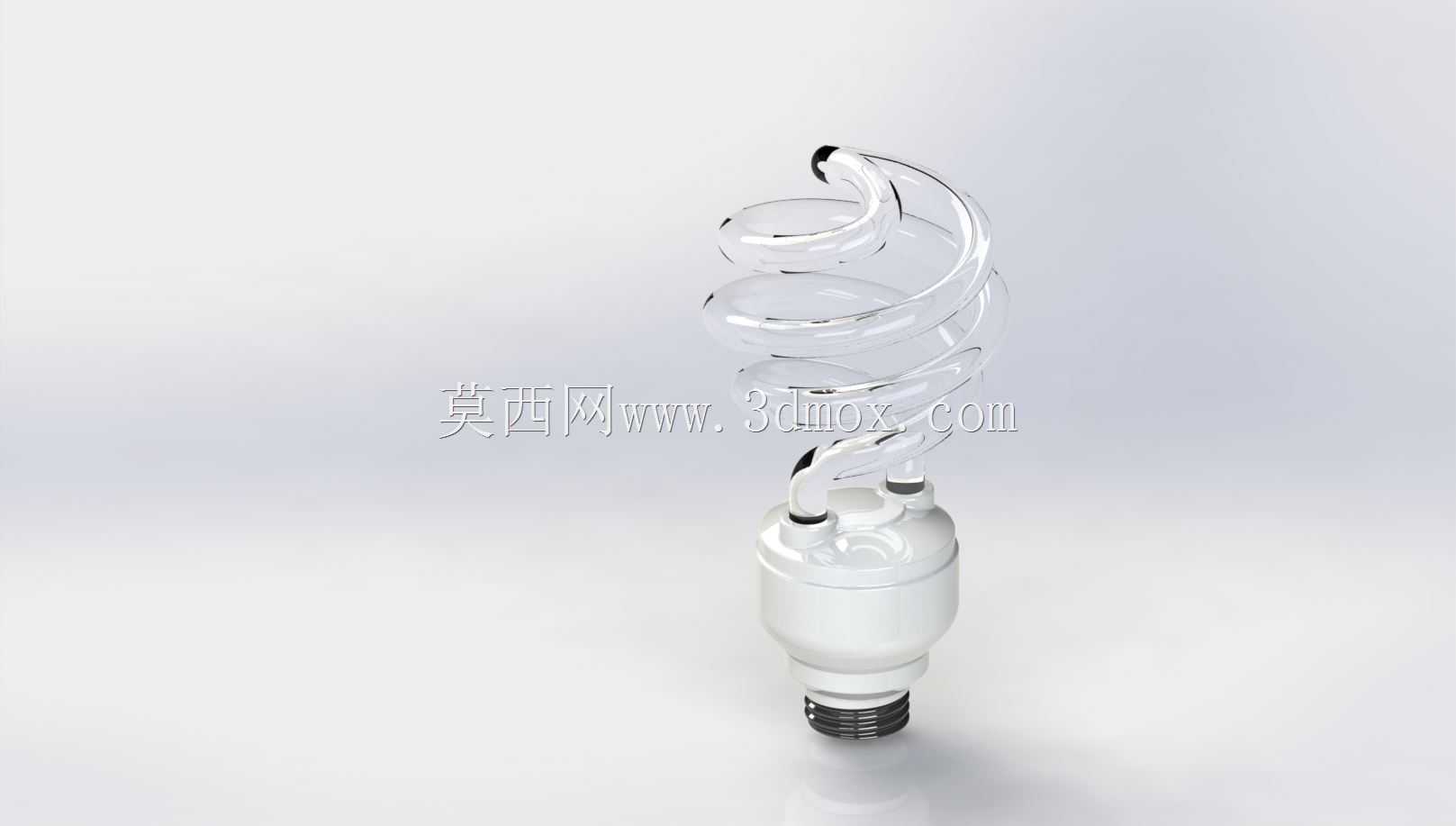

　　本次呈现的螺旋型节能荧光灯三维结构，是日常民用与商用照明场景中应用极广的电光源产品，其结构设计围绕小体积高光效的核心需求展开，适配常规E27螺口灯座的安装标准，可直接替换传统白炽灯，无需额外改造灯位线路，在家庭室内照明、办公场所公共照明、商超基础照明等场景中都有大量应用。从结构拆分来看，产品主要分为螺旋发光管段、灯座塑壳、螺口灯头三个核心部分，螺旋灯管采用多圈螺旋盘绕的结构设计，在有限的竖向空间内最大化拉长了荧光管的有效发光长度，相比同功率直管型荧光灯，体积压缩率可达60%以上，能够适配更多紧凑型灯具的安装空间要求。灯管与塑壳的衔接位置做了定位卡槽设计，装配时灯管引脚可直接卡入塑壳内部的镇流器安装位引脚槽，

　　避免装配过程中灯管偏移导致的引脚接触不良问题，塑壳外壁做了细微的防滑筋条，方便生产装配时的工位抓取，也便于后期用户更换灯具时的拧转操作，不会出现手滑拧不动的情况。螺口灯头采用标准通用尺寸设计，螺纹参数完全符合家用螺口灯座的通用规范，灯头顶端的接触点做了凸起圆弧处理，能够保证与灯座内部弹片的可靠接触，避免接触电阻过大导致的发热打火问题，灯头与塑壳的衔接位置做了压合卡扣结构，装配后可承受常规拧转力矩下的结构强度要求，不会出现灯头与塑壳松脱的情况。从设计思路上，整个结构优先考虑装配效率与使用可靠性，所有零部件均采用可批量注塑、玻璃成型的成熟工艺，没有复杂的异形曲面加工需求，螺旋灯管的盘绕曲率经过反复校核，既保证了发光管长度满足功率要求，

　　也避免了曲率过小导致的玻璃管应力集中问题，在生产弯折过程中不易出现管壁开裂的情况。塑壳内部预留了电子镇流器的安装空间，空间尺寸刚好适配对应功率的紧凑型电子镇流器，镇流器安装位设置了定位柱，可直接将镇流器电路板卡在定位柱上，打胶固定后不会出现晃动移位的情况，同时塑壳侧壁预留了细微的散热缝隙，能够将镇流器工作时产生的热量缓慢散出，避免内部积热导致的元器件寿命衰减。从安装边界来看，整灯最大外径不超过60mm，整体高度不超过130mm，能够适配绝大多数吸顶灯、台灯、壁灯的内部安装空间，不会出现装不进灯具灯罩的情况，整灯重量控制在100g以内，安装在普通灯座上不会因为重量过大导致灯座受力变形。在实际使用场景中，该结构的节能灯相比同功率白炽灯，

　　发光效率提升4倍以上，使用寿命可达白炽灯的6倍，螺旋结构的发光面更均匀，不会出现直管荧光灯两端暗区明显的问题，360度的螺旋发光角度能够让光线向四周均匀发散，配合灯具反光罩可实现更好的配光效果。建模过程中对每个配合面的公差都做了合理预留，玻璃灯管与塑壳的配合间隙控制在0.2mm，既方便装配时的插接，也不会因为间隙过大导致灯管晃动，螺口灯头与塑壳的配合采用过盈压合设计，压合后可承受1.5N·m的拧转力矩不松脱，完全满足日常使用的结构强度要求。
