户外撬装式中压移动变电站结构设计

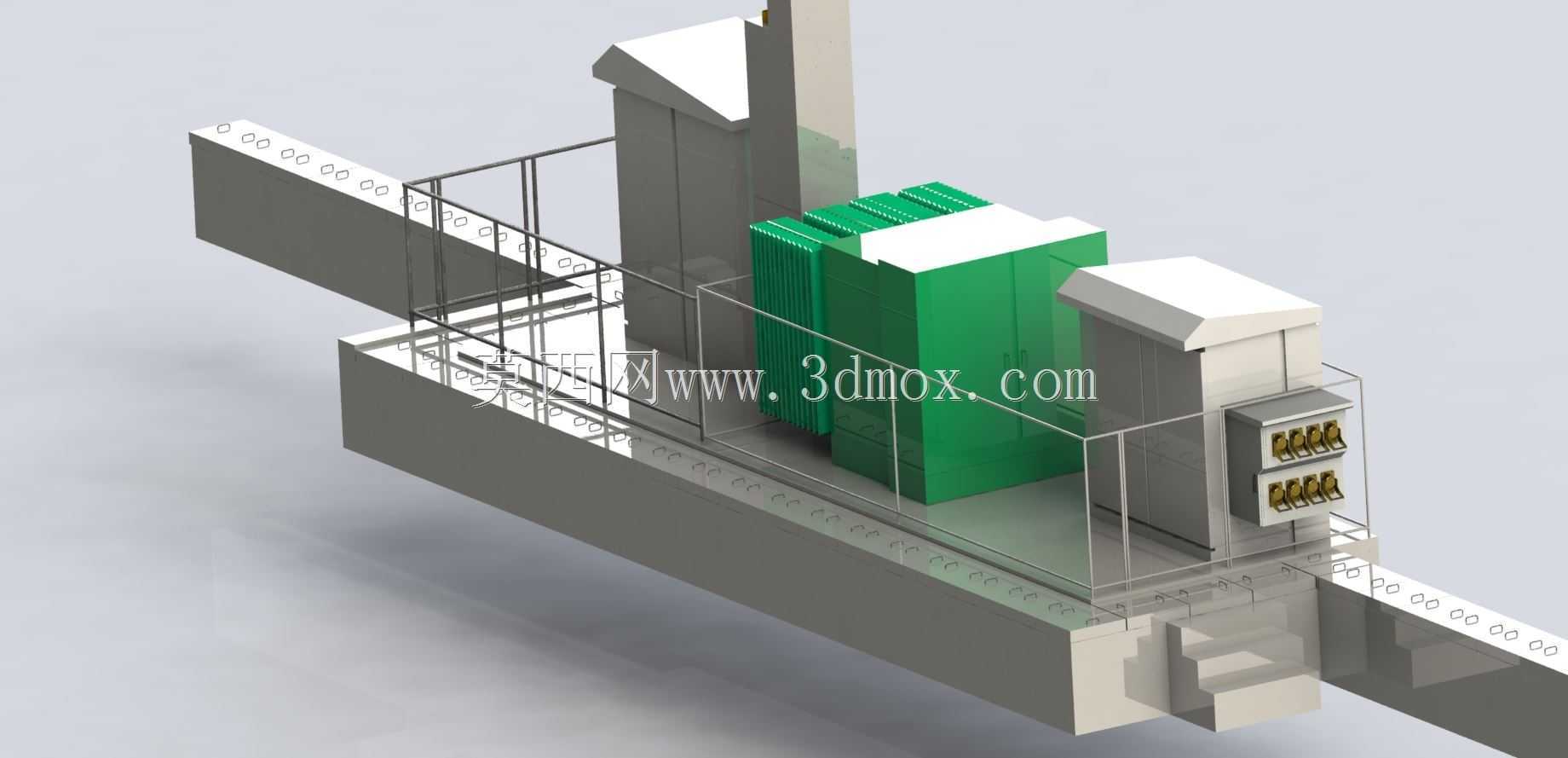

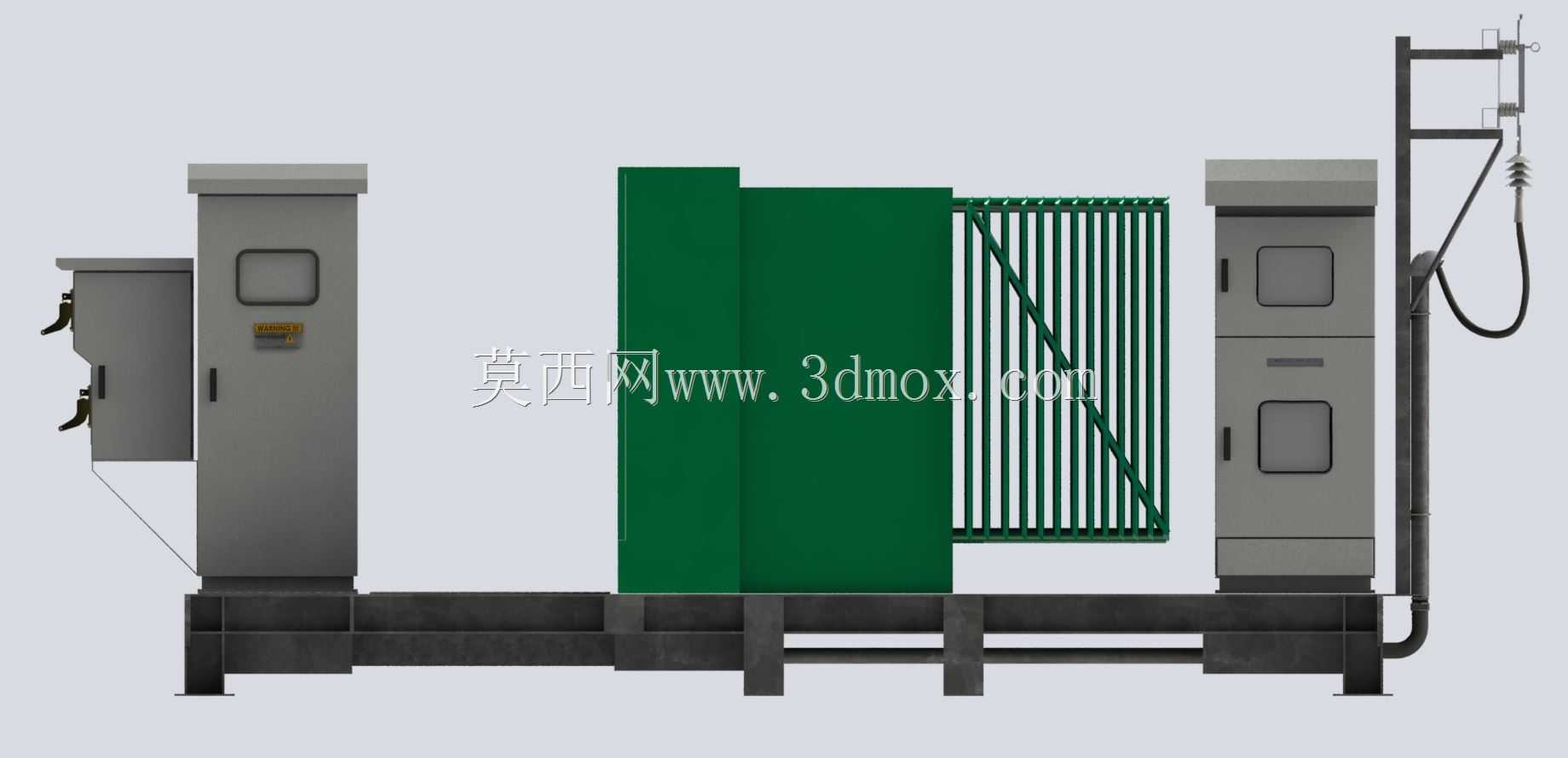

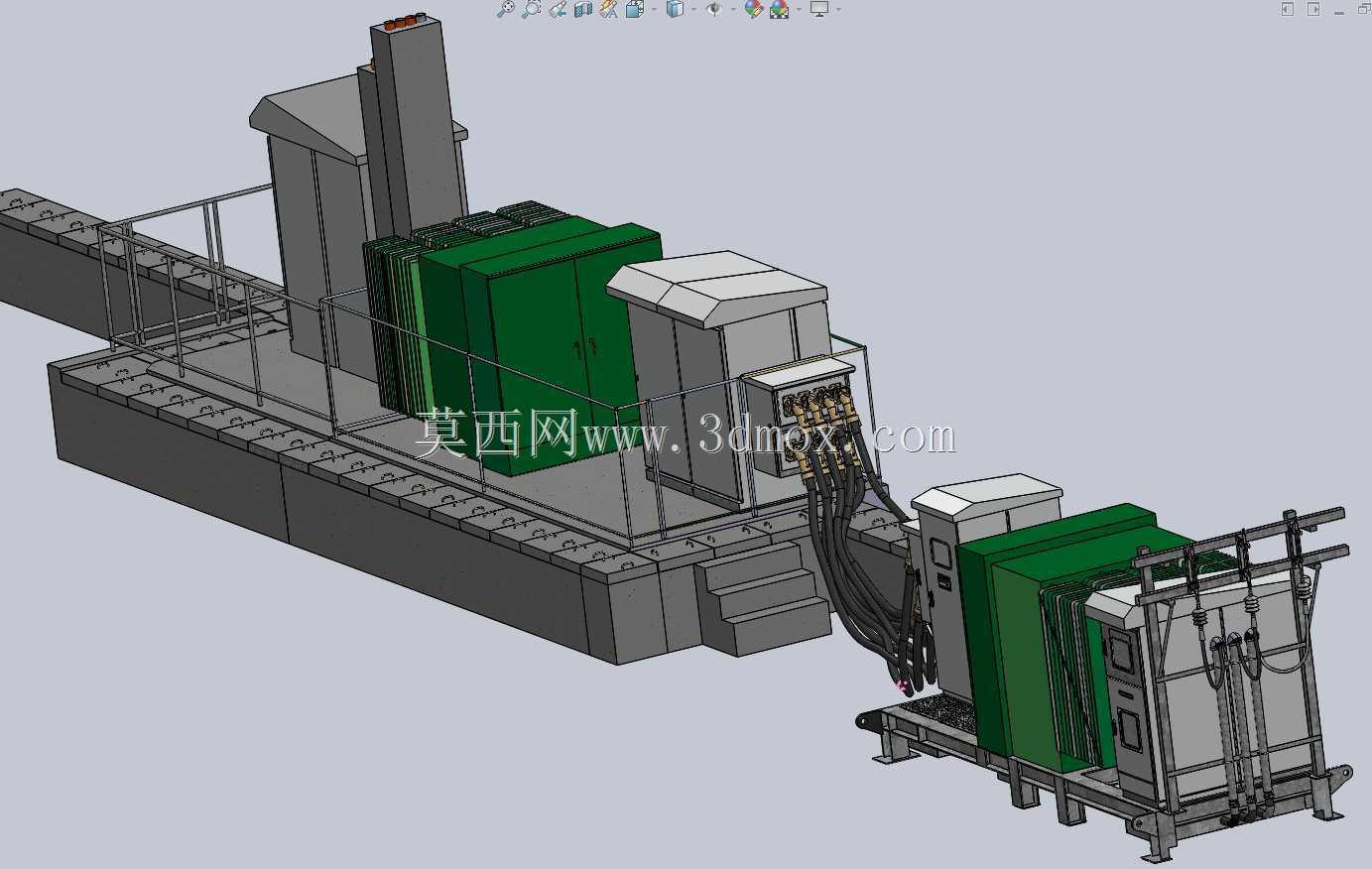

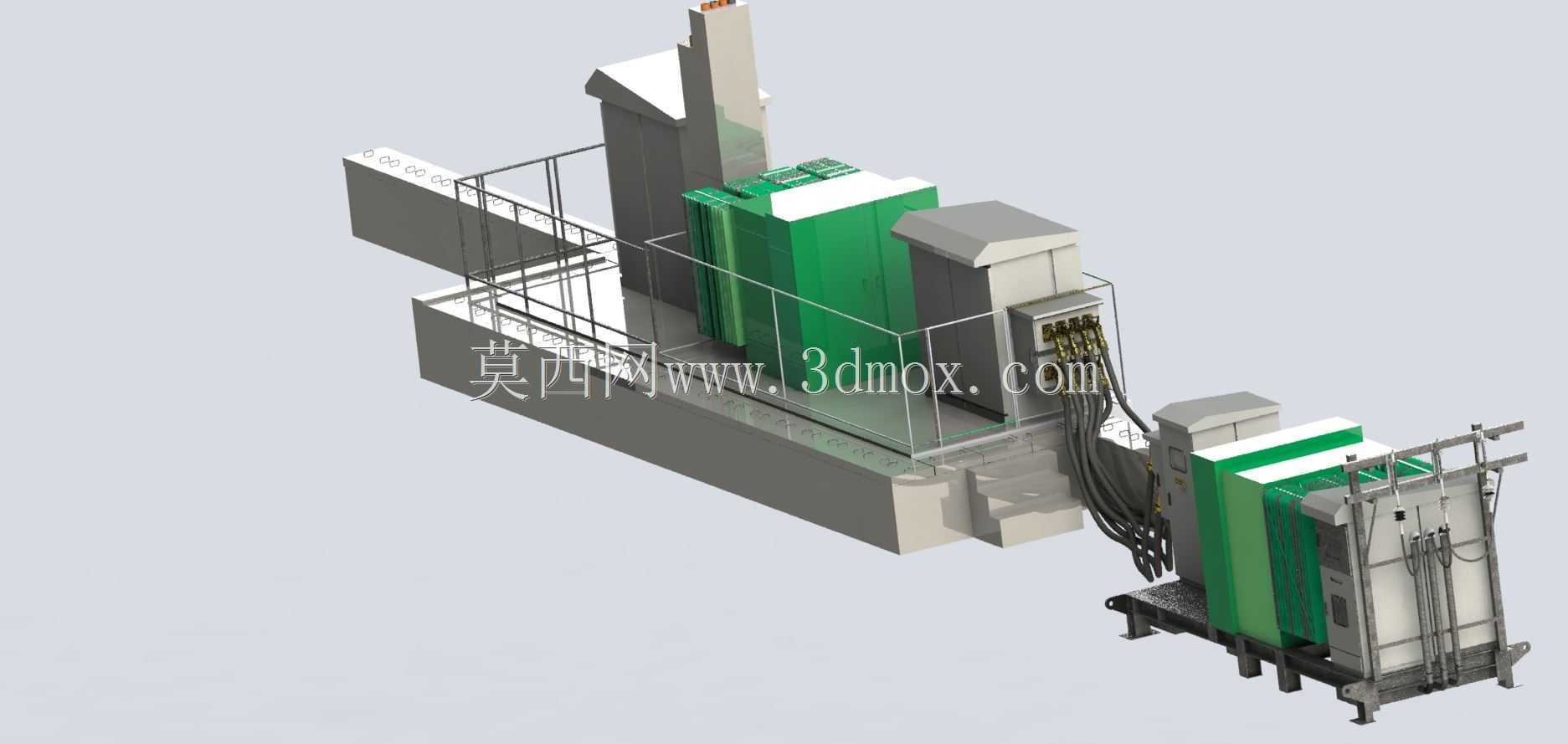

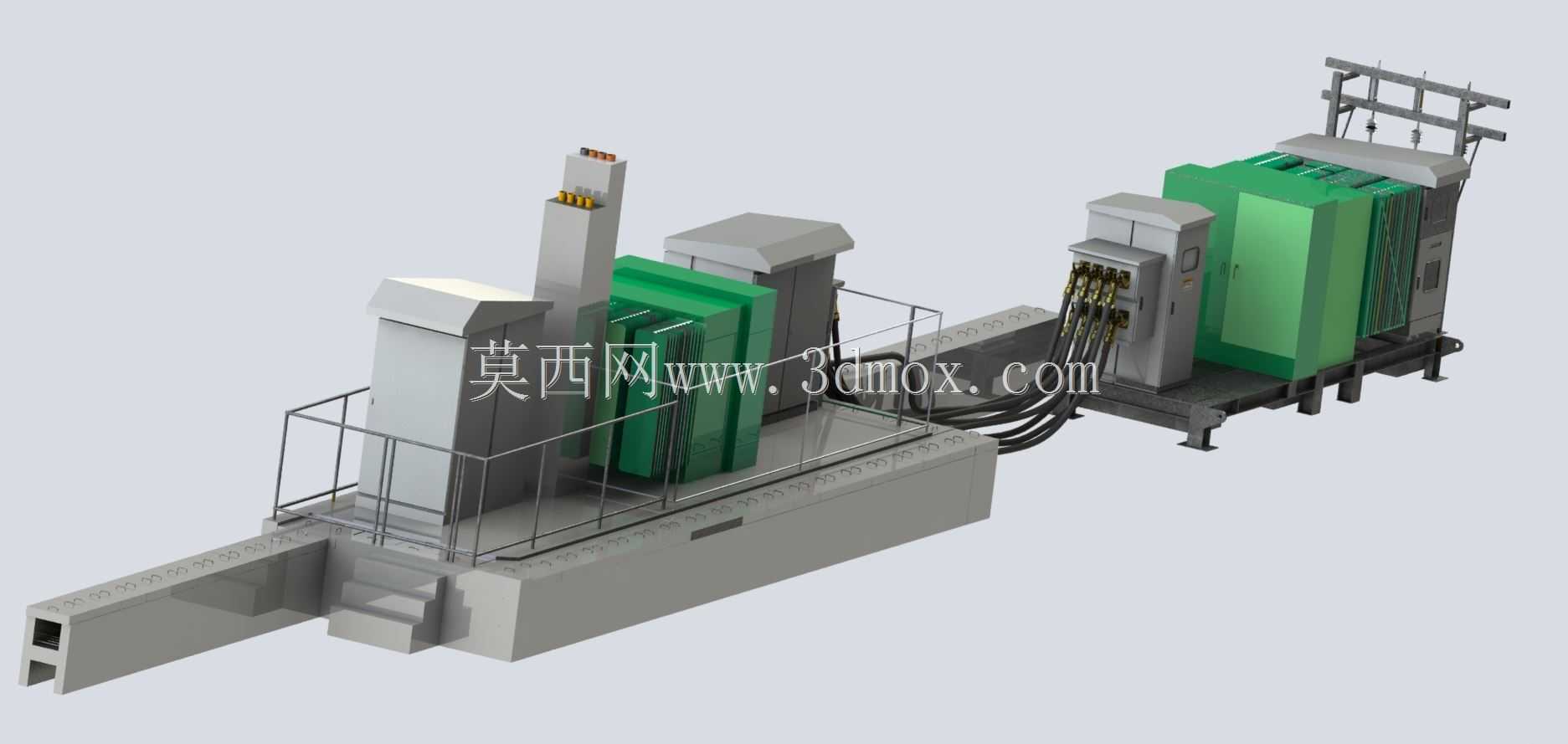

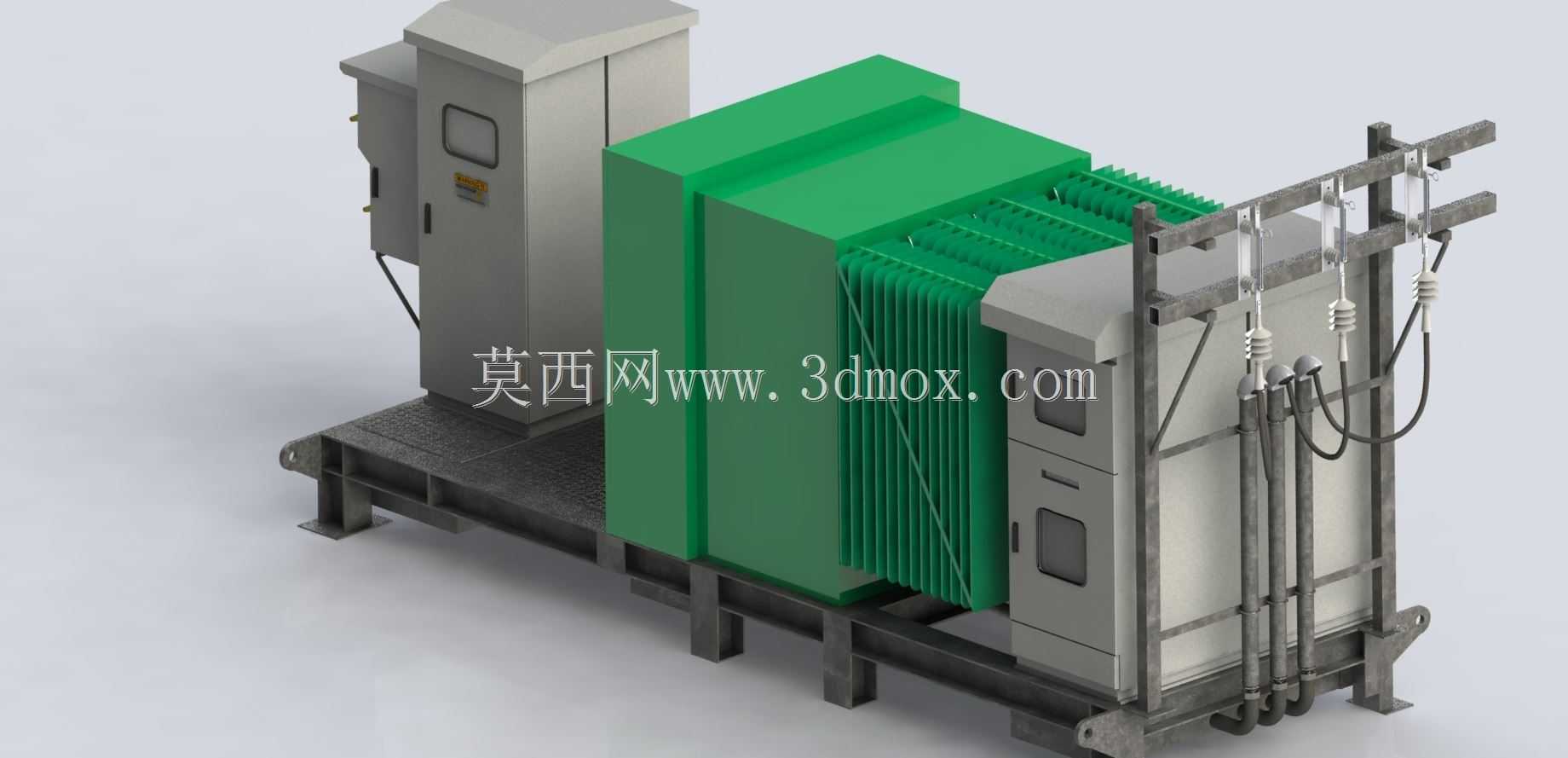

　　这套撬装集成的中压变电设备，核心面向野外临时作业、工矿突发断电、片区电网检修的临时供电补能场景，区别于固定安装的站房式变电设施，整套设备所有功能组件全部集成在统一的焊接钢制撬座上，不需要提前浇筑复杂的设备基础，到场后仅需完成进出线线缆接驳、接地极连接即可投入运行，大幅压缩现场部署的准备周期。从结构布局来看，整套设备沿撬座长度方向依次排布高压进线侧隔离开关、熔断器组、主变压器本体、低压出线侧配电柜三个功能段，高压侧采用外露式柱上绝缘支架承载跌落式熔断器与避雷器，省去了封闭高压柜的冗余壳体，既压缩了整体设备宽度，也方便运维人员在地面直接完成熔断件更换、绝缘件清污等日常操作，适配野外无登高作业设备的运维条件。

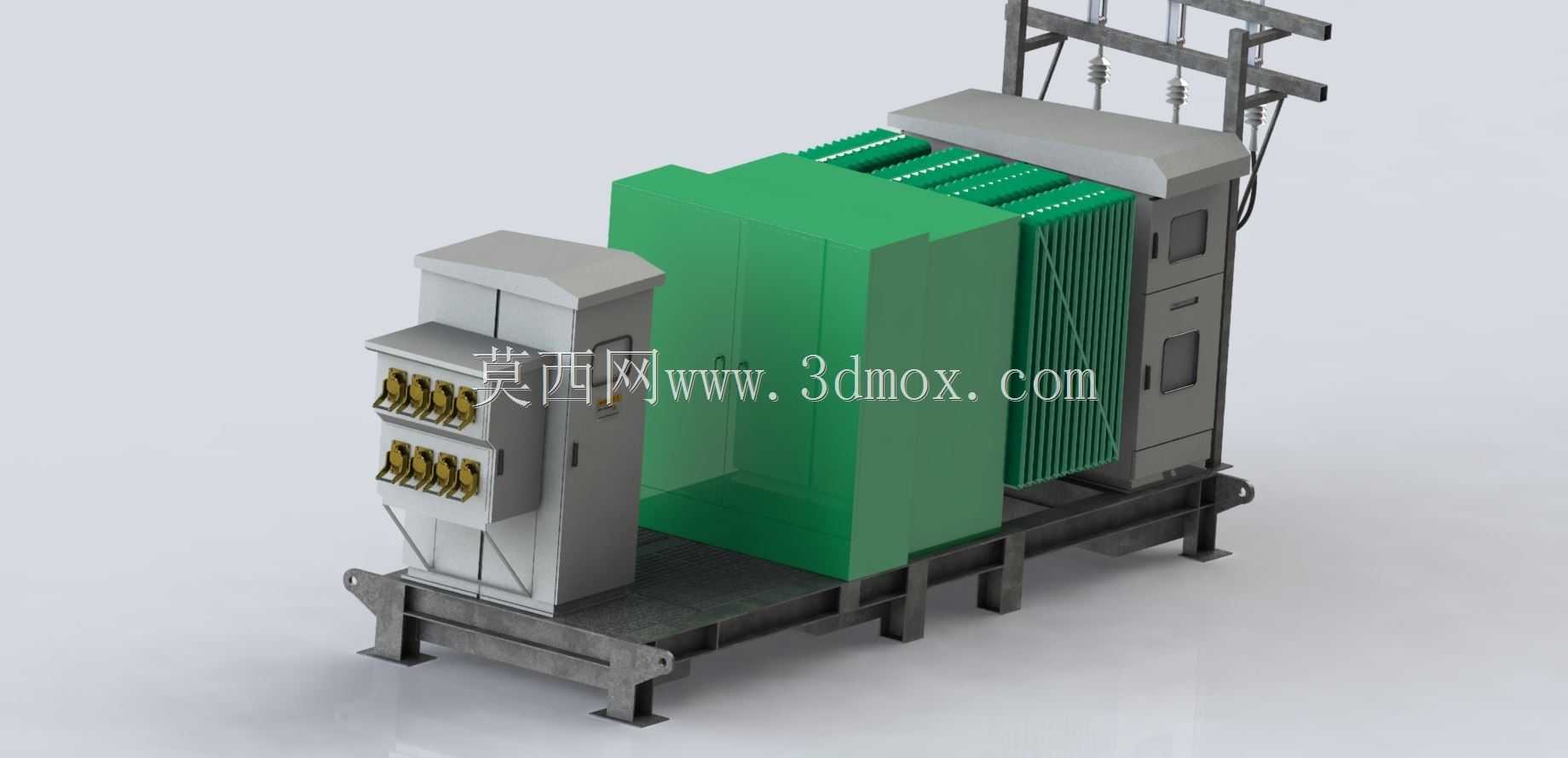

　　主变压器本体采用散热翅片外露的结构设计，没有额外加装封闭外罩，自然通风条件下即可满足满负荷运行的散热需求，绿色涂装的散热翅片沿变压器短边方向等距排布，翅片间距预留了足够的积灰清理空间，避免野外扬尘、飞絮堆积堵塞散热通道导致的温升超标。紧邻变压器的低压侧柜体整合了进线断路器、电流互感器、低压出线分路开关与计量模块，柜体采用双层门密封结构，外层门板设置观察窗可直接查看分合闸状态与仪表读数，内层门板设置操作联锁，避免带电误操作风险，柜体底部与撬座之间加装了橡胶减震垫，抵消运输过程中路面颠簸对柜内二次元件、接线端子的冲击。撬座主体采用型钢焊接成型，底部设置标准叉车孔与吊装吊耳，既可以通过叉车短距离转场，也能通过吊车完成装卸车作业，

　　撬座表面铺设防滑花纹钢板作为运维操作平台，平台边缘设置螺栓固定的可拆卸护栏，运输过程中可将护栏拆下平放，降低整体运输高度，满足普通货运车辆的限高要求。高压侧的接线端子预留了足够的相间安全距离，按照13.8kV电压等级的绝缘要求，带电体之间、带电体与接地金属构件之间的净距离严格控制在安全阈值以上，避免高海拔、高湿度环境下出现绝缘闪络问题。低压侧480V出线端预留了多回路接线工位，可同时接驳多台低压用电设备，适配工地多设备同时供电的需求，出线端配备了防误触的绝缘护罩，避免现场运维过程中误碰带电部位。整套设备的结构设计充分考虑了野外使用的防护需求，所有金属构件表面都做了重防腐涂装处理，可适应沿海高盐雾、西北高风沙、

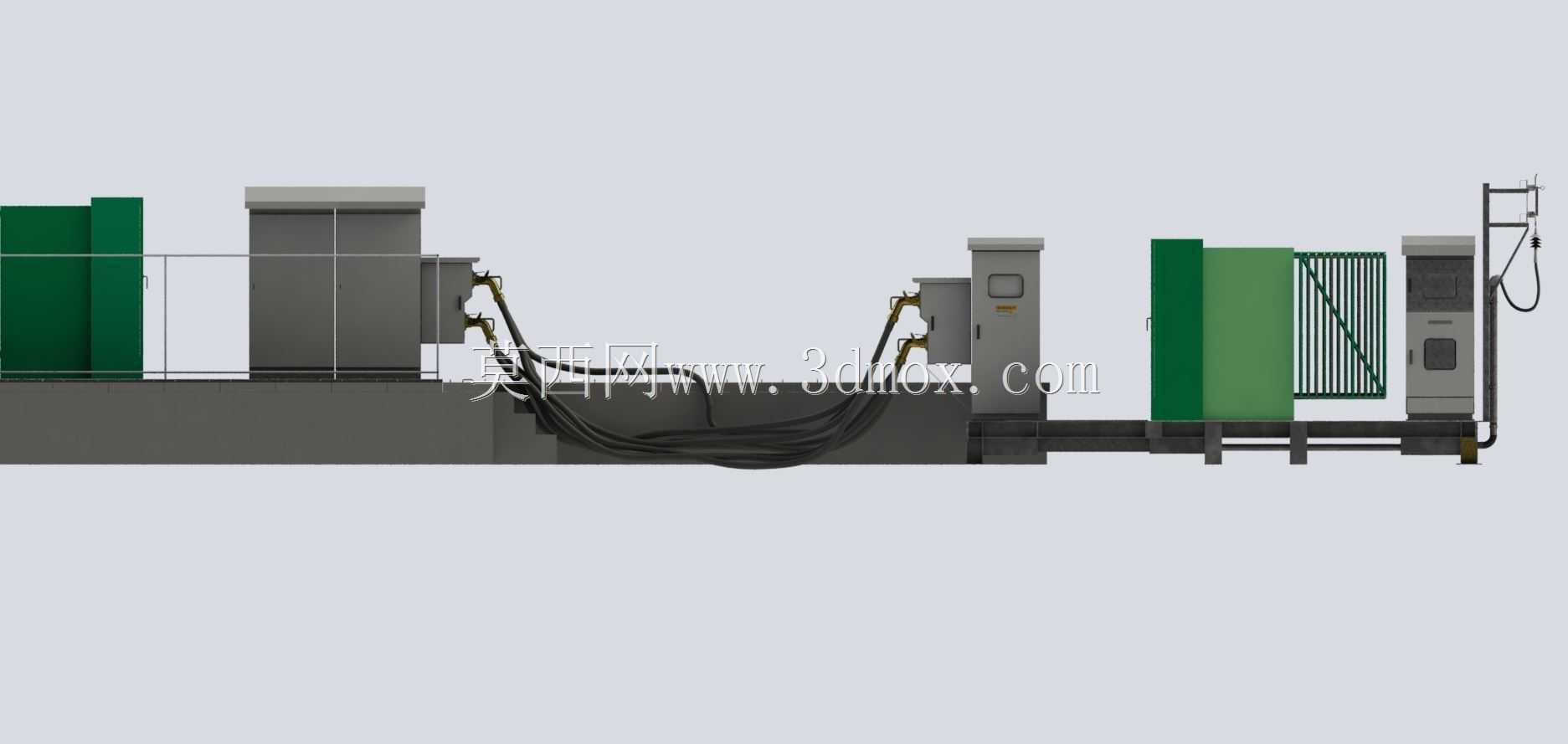

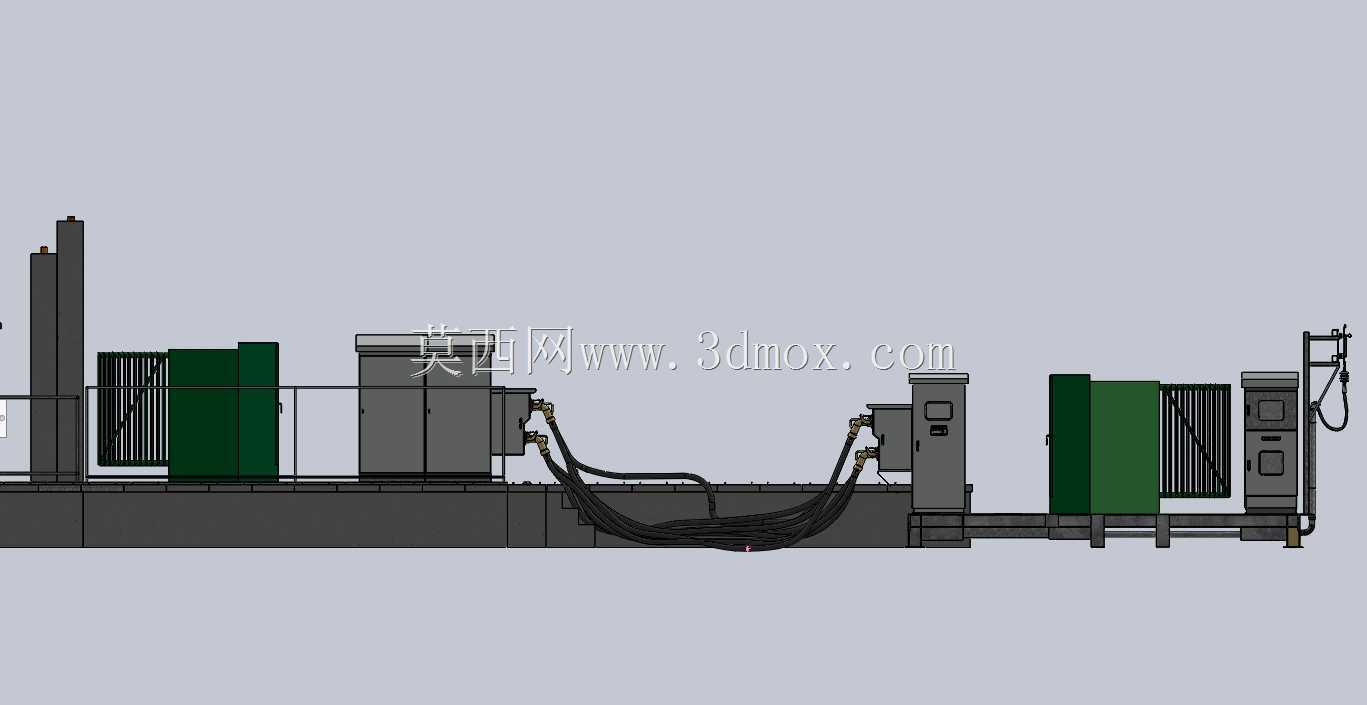

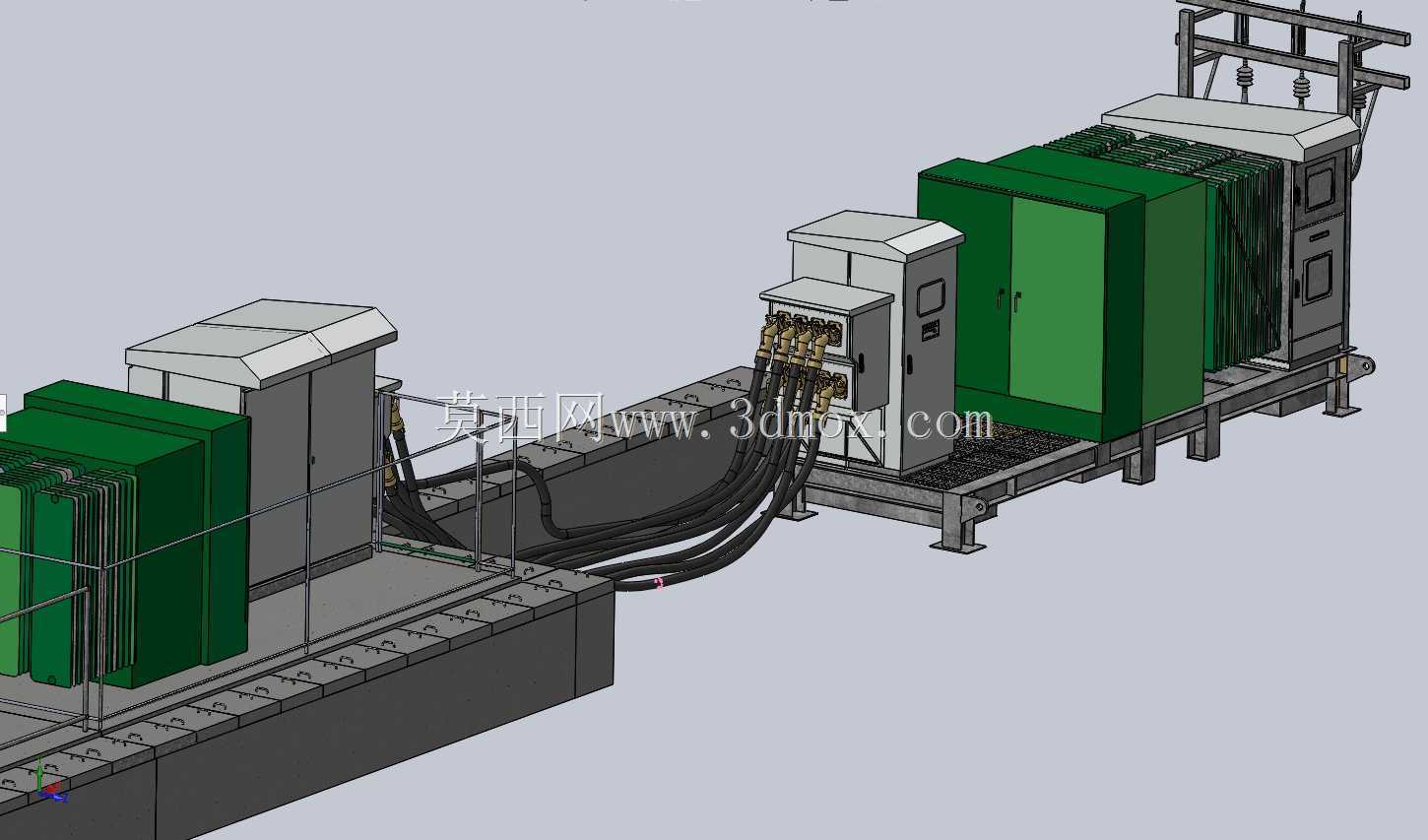

　　南方高湿度的不同户外使用环境，设备整体外形尺寸控制在道路运输允许的超限范围内，不需要办理特殊运输许可即可通过普通货运车辆完成跨区域转场。在设计过程中特意将重心控制在撬座中心区域，避免运输过程中出现侧翻风险，各组件之间的连接线缆全部采用金属穿线管防护，避免野外啮齿类动物啃咬、外力剐蹭导致的线缆破损。设备的接地系统采用统一的接地母排设计，所有金属柜体、变压器外壳、避雷器接地端全部通过铜排连接到统一接地点，现场仅需将该接地点与接地网连接即可完成整套设备的接地施工，减少现场接线的工作量。考虑到应急使用场景下可能出现的过载情况，变压器本体预留了15%左右的短时过载裕度，散热结构的设计也匹配短时过载下的温升要求，可在紧急情况下短时间承载超额负荷，保障核心负荷的持续供电。
