Nema17步进驱动T8丝杠木质传动结构

　　这套传动结构采用Nema17规格步进电机作为动力输入源，搭配导程2mm、公称直径8mm的T型丝杠完成旋转运动到直线运动的转换，整体支撑框架采用木质板材加工成型，主要面向小型桌面级数控铣削设备的进给轴开发场景，也可作为轻载直线往复运动机构的原型验证方案使用。从实际应用场景来看，这类轻载丝杠传动结构常出现在桌面级小型加工设备、教学演示实验台、低成本自动化送料机构中，木质框架的设计大幅降低了原型制作阶段的材料成本与加工门槛，不需要依赖金属切削设备就能完成框架的裁切与装配，适合个人开发者、学生群体做机械结构验证时使用，在负载不超过3kg的直线往复动作场景下完全可以满足使用需求。

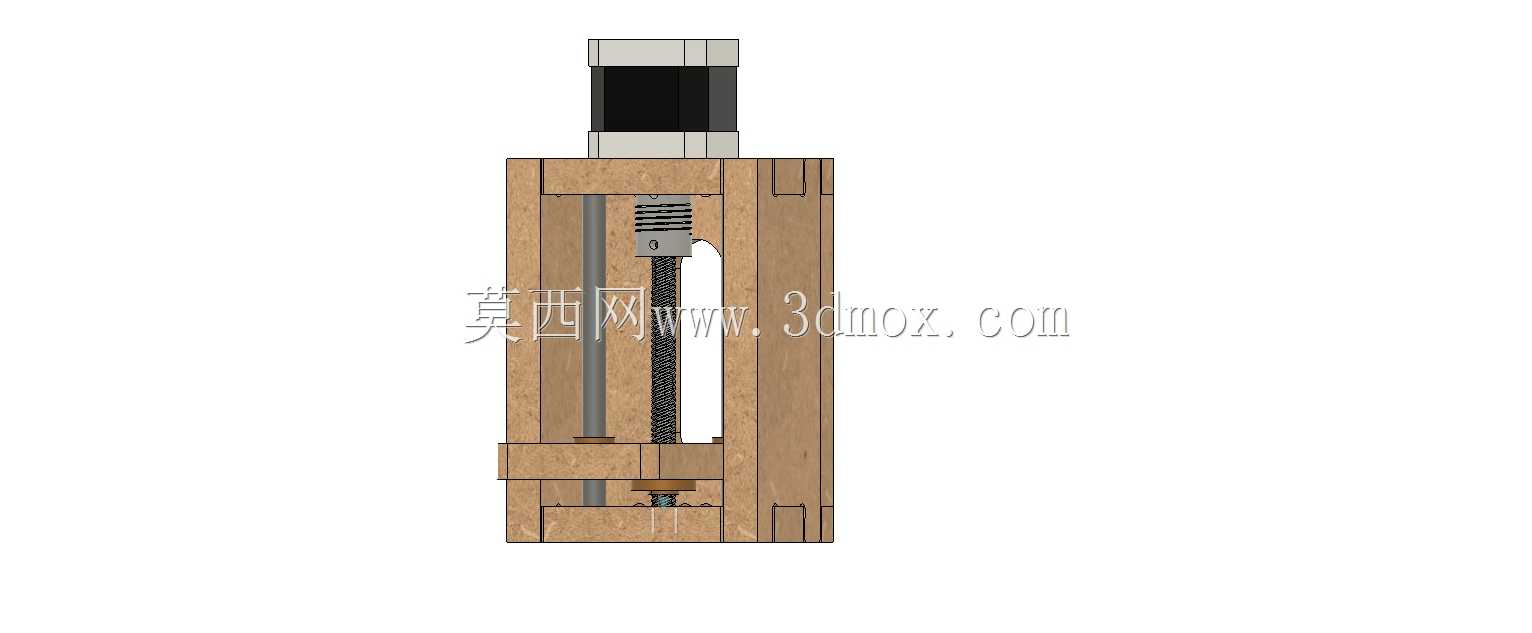

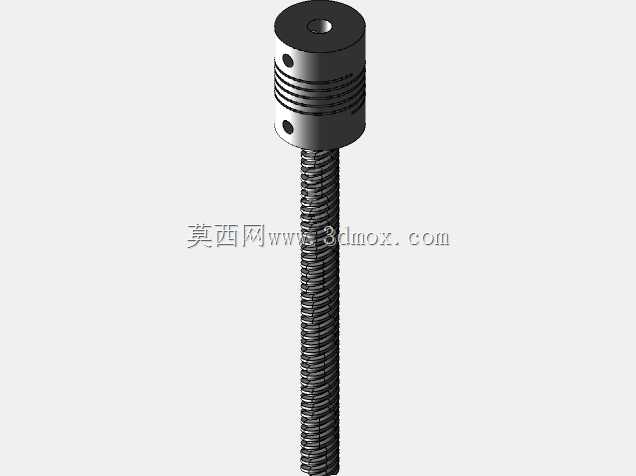

　　功能特性层面，这套结构将步进电机直接布置在框架顶部，通过联轴器与T8丝杠直连，省去了中间同步带传动的间隙误差，传动刚性在轻载场景下表现稳定；丝杠配套的螺母座直接集成在滑动工作台上，工作台两侧通过光轴做直线导向，避免丝杠承受径向载荷，有效延长了丝杠副的使用寿命；框架底部设置了丝杠支撑端，采用深沟球轴承对丝杠下端做径向固定，抵消丝杠转动过程中的径向窜动，顶部电机端通过电机自身的输出轴轴承完成上端定位，整体装配同轴度容易保证，不需要复杂的调心操作就能完成组装。

　　设计思路上，这套结构没有采用常规的铝型材或者金属板材做框架，而是选用木质层压板作为主体支撑材料，主要是考虑到原型验证阶段的快速迭代需求，木质材料可以通过激光切割机快速裁切出所需的安装孔位与框架轮廓，加工周期短、修改成本低，当需要调整安装尺寸或者孔位时，重新裁切板材即可完成修改，不需要开模或者复杂的金属加工工序。滑动工作台的狗骨圆角设计，是为了避免直角结构在快速移动过程中与框架内侧发生剐蹭，同时也能降低工作台移动过程中的风阻与边角磕碰损伤，在数控铣削的小行程进给场景下，这种圆角处理还能减少切削液或者切屑在工作台边角的堆积，方便日常清理维护。

　　外形尺寸与安装边界方面，这套结构的整体宽度控制在100mm以内，总高度根据行程不同可灵活调整，常规100mm行程版本的总高度约220mm，安装时只需要在框架底部预留四个M4的安装孔位即可完成固定；顶部Nema17步进电机的安装法兰符合42mm步进电机的通用安装尺寸，孔距为31mm，可直接替换同规格的闭环步进电机或者伺服电机做升级；两侧导向光轴的直径为8mm，光轴两端直接插入框架对应的安装孔中，通过过盈配合或者点胶固定即可，不需要额外的轴支撑座，进一步压缩了整体结构的占用空间；工作台的安装面预留了标准的T型槽安装孔位，可直接固定小型铣削主轴、工件夹具或者其他末端执行部件，安装孔距兼容多数桌面级小型加工配件的通用尺寸。

　　从实际装配的角度来看，这套结构的所有零件都没有复杂的曲面特征，木质框架的板材厚度统一为12mm，裁切时不需要特殊的刀具，普通的激光切割机甚至手工线锯都能完成加工；丝杠、光轴、步进电机都是市面上的标准通用件，采购成本低，替换方便，不需要定制特殊规格的零部件；整体装配过程不需要专用工装，只需要内六角扳手、螺丝刀等常用工具就能完成全部组装，装配完成后手动转动电机轴就能感受到顺滑的直线动作，没有卡滞或者间隙过大的问题。在轻载直线传动的场景下，这种木质框架的丝杠传动结构完全可以替代部分金属框架的小型滑台，在成本敏感、负载不大的原型开发场景下有很高的实用价值，也能作为机械结构教学的实物案例，帮助初学者理解丝杠传动的基本原理与直线导向结构的设计要点。
