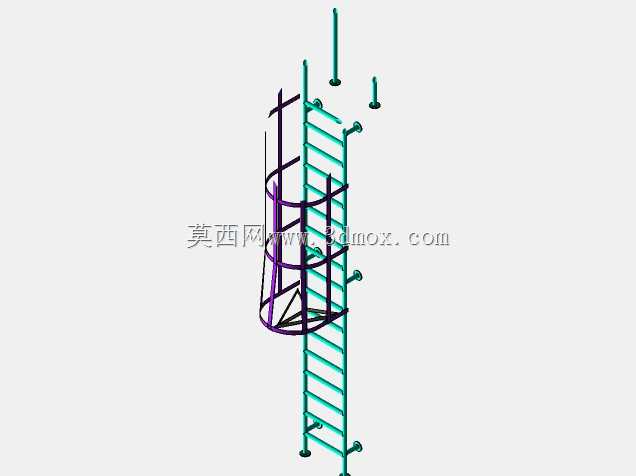

工业垂直爬梯护笼组合结构设计

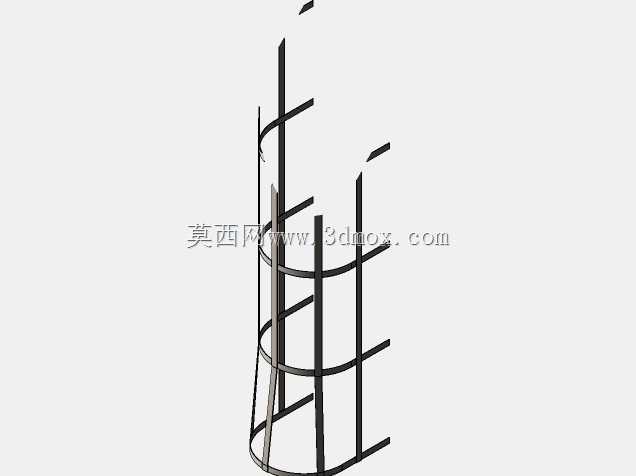

　　这套垂直爬梯结构主要服务于工业场景中固定点位的登高作业需求，常见于储罐侧壁、厂房立柱、设备平台外侧、管廊架体等需要定期登高巡检、操作、维护的区域，替代传统临时搭设的登高设施，为作业人员提供稳定、合规的上下通行路径。整套结构采用分段式模块化设计思路，主梯身由等距排布的踏步杆与两侧纵向主支撑杆焊接成型，踏步间距严格控制在人体工程学适配的步距范围，避免登高过程中步幅过大带来的体力消耗与失足风险，踏步表面预留防滑结构安装位，可根据使用场景加装防滑纹或防滑套，适配潮湿、多油污等易打滑的作业环境。爬梯上部设置的护笼结构是整套设计的核心防护单元，护笼沿爬梯登高方向从人员站立高度以上位置开始布设，由多道环形水平箍圈与纵向连接筋焊接组成，

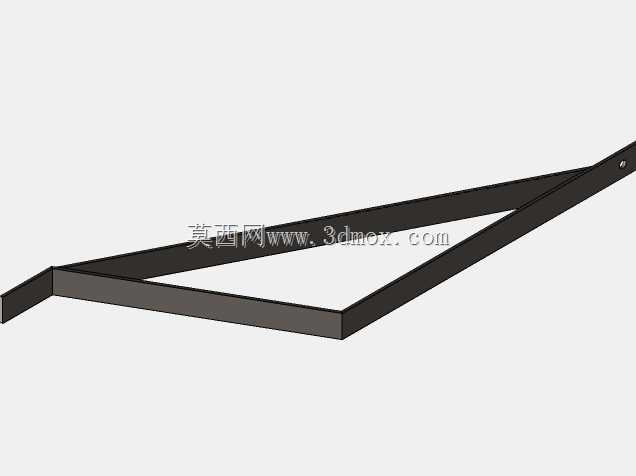

　　环形箍圈的内圈净尺寸预留足够的人体活动空间，既不会对作业人员上下攀爬造成肢体阻碍，又能在人员意外失足时形成有效围挡，避免高空坠落风险，护笼的纵向连接筋沿环形箍圈周向均匀排布，间距控制在防止人体穿出的安全阈值内，整体形成连续的防护腔体。爬梯与安装基面的连接采用壁挂式固定支座设计，每间隔一定高度设置一组固定耳板，耳板上预留螺栓安装孔，可直接通过膨胀螺栓或焊接方式与混凝土墙面、钢结构立柱、设备外壁等不同基面完成固定，固定支座的位置经过受力验算，能承受多人员同时攀爬时的竖向载荷与横向晃动载荷，避免长期使用后出现连接松动、梯身变形的问题。爬梯顶端与上层作业平台的衔接处做了平顺过渡设计，梯身上端伸出平台基准面一定高度，

　　作为人员上下平台时的扶手借力点，避免跨接时出现无支撑的空挡区域。整套结构的所有外露金属构件均预留了防腐处理工艺余量，可根据使用环境选择镀锌、喷塑、刷防腐漆等不同表面处理方式，适配户外露天、化工腐蚀、高湿度等不同工况的使用需求。在建模过程中，所有杆件的连接节点均做了焊缝工艺模拟，还原实际生产中的焊接装配逻辑，固定耳板的孔位公差、杆件的下料尺寸均按照通用五金配件的加工精度要求设置，可直接导出加工图纸用于下料生产，也可作为不同工业场景下爬梯选型的参考模型，根据实际安装高度、基面形式调整分段长度、固定点间距、护笼起始高度等参数，快速适配不同项目的定制化需求。考虑到实际运输与现场安装的便利性，整套爬梯采用分段拆分的结构逻辑，

　　单段梯身长度控制在人工可搬运、现场可快速拼接的范围内，段与段之间采用插接+螺栓紧固的连接方式，无需大型吊装设备即可完成高层爬梯的组装作业，大幅降低现场安装的成本与难度。护笼部分同样采用分片式设计，每片护笼可与对应梯身段预组装后运输，现场仅需完成段间护笼的对接固定即可，减少现场高空焊接的作业量，降低高空作业的安全风险。
