开口式夹紧安装传感固定基座结构

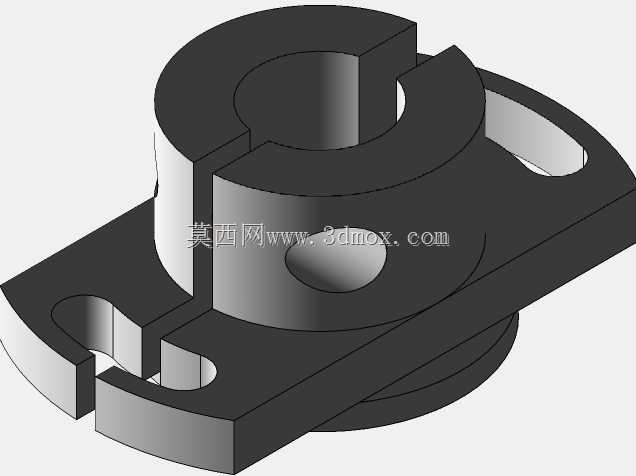

　　这款开口式夹紧安装基座，是工业现场传感类元件配套的典型安装固定结构，日常在自动化产线的位置检测、转速监测、位移反馈工位上十分常见，主要作用是给圆柱类传感探头或者小型检测元件提供稳定的安装基准，同时兼顾快速装拆、位置微调的实际使用需求。从结构设计逻辑来看，主体采用了上部开口轴套加下部法兰安装板的组合构型，上部的开口轴套段沿轴向开有通槽，依靠槽两侧的锁紧变形来抱紧穿入内孔的被测轴或者传感元件本体，这种设计相比过盈压装的固定方式，不需要额外做热装或者压装工装，现场装配时只需要拧紧开口处的锁紧螺钉，就能实现可靠抱紧，后期调整传感元件的轴向位置、周向角度时，只需要稍微松开螺钉就能滑动转动调整，调整到位后重新锁紧即可，

　　维护调整的效率提升非常明显。下部的法兰安装板做了异形切边处理，不是常规的整圆形法兰，一方面是为了避让安装位周边的其他管线、相邻零件的突出结构，减少安装时的空间干涉，另一方面在法兰板上预留了两个对称的安装过孔，孔位做了沉头处理，安装时内六角螺钉可以完全沉入沉孔内，不会突出安装面刮蹭周边的运动部件，同时法兰板底部还做了一圈小直径的定位凸台，装配时这个凸台可以卡入安装基板的预制定位孔内，不需要反复调整对齐位置，就能保证上部轴套内孔与被测轴的同轴度，降低装配时的找正难度。从安装边界尺寸来看，上部轴套的内孔直径适配常用的12mm、18mm直径的圆柱型传感元件，轴套的轴向高度足够提供充足的抱紧接触面积，避免长期受设备振动影响出现松动偏转；

　　下部法兰板的最大外轮廓宽度控制在60mm以内，厚度为8mm，两个安装孔的中心距为45mm，适配工业铝型材或者钢板安装面上的标准孔位，不需要额外做打孔攻丝的二次加工，就能直接固定在常规的安装基面上。结构细节上，开口槽的宽度设计为2mm，既保证了锁紧时轴套有足够的变形量抱紧内孔中的零件，又不会因为槽宽过大导致轴套刚性不足，在长期交变振动下出现疲劳断裂；法兰板上除了两个主安装孔之外，还在靠近开口槽的位置预留了一个锁紧螺钉的过孔，这个孔的位置刚好对应开口槽的一侧凸台，螺钉拧紧时的拉力直接作用在开口槽的两个端面上，力的传递路径最短，锁紧效率最高，不会出现法兰板受锁紧力变形的问题。在实际应用场景中，这类基座常配套在输送带的转速检测工位，

　　把霍尔转速传感元件抱紧在上部轴套内，下部法兰固定在输送机机架上，调整传感探头与被测转轴测速齿轮的间隙到1mm左右，锁紧后就能长期稳定采集转速信号；也可以用在气动滑台的位置检测工位，把接近开关固定在轴套内，随滑台移动的撞块靠近开关时就能触发到位信号，因为基座的调整余量充足，现场调试时可以快速微调开关的前后位置和角度，保证触发的精度稳定。设计时还特意在法兰板的边角处做了R3的圆角过渡，没有尖锐的直角边，一方面是避免装配时划伤操作人员的手部，另一方面也减少了应力集中的问题，在设备长期运行受振动影响时，边角位置不会因为应力集中出现开裂。整个结构的壁厚设计均匀，上部轴套的壁厚为5mm，法兰板厚度8mm，锁紧凸台位置的厚度与轴套壁厚保持一致，注塑或者机加工时都不会出现壁厚不均导致的变形问题，不管是采用铝合金机加工还是工程塑料注塑成型，成品的尺寸稳定性都很好，能满足工业现场-20℃到80℃的使用环境温度要求，不会因为温度变化出现尺寸胀缩导致传感元件位置偏移。另外，下部的定位凸台高度为2mm，刚好卡入安装板的孔内后，法兰板的底面能完全贴合安装基面，不会出现悬空倾斜的问题，保证上部轴套内孔的轴线与安装基面保持垂直，避免传感探头安装倾斜导致检测距离不足、信号采集不稳定的问题。开口槽的两个端面做了铣平处理，锁紧时两个端面能完全贴合，不会因为端面不平整导致锁紧力不均匀，出现轴套内孔变成椭圆、抱紧力不足的问题。
