迪布乔式传感器安装支撑固定座结构

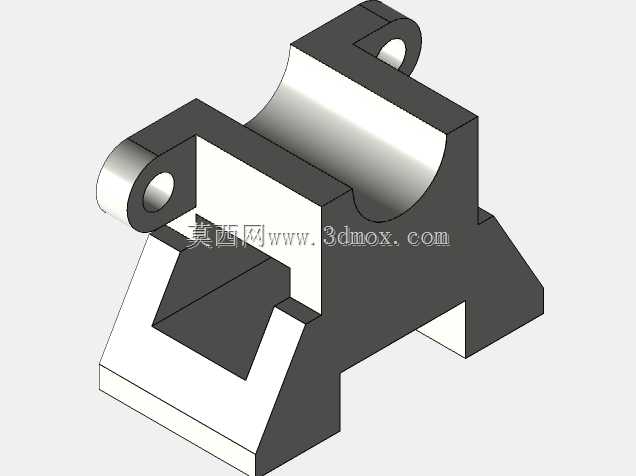

　　在工业传感检测类设备的装配体系中，这类支撑固定结构的核心作用是为传感检测元件提供稳定的安装基准，避免设备运行过程中因振动、位置偏移导致的检测数据偏差，常见于自动化生产线的工位检测、设备运行状态监测、精密工装的位置反馈等场景，能够适配多种接触式、非接触式传感元件的安装需求，在机床工位检测、输送线物料到位检测、工装夹具定位校验等工况下都能见到同类结构的应用。从结构设计逻辑来看，该固定座采用一体化铸造成型后机加工的工艺思路，主体分为下部安装定位段、中部支撑承力段、上部元件装夹段三个功能区域。下部的梯形支撑底座做了加宽处理，底面为精加工平面，能够与设备安装基面完全贴合，底座两侧预留的安装缺口可适配M6-M8规格的内六角螺栓固定，

　　安装孔位做了沉头设计，螺栓锁紧后头部不会突出安装面，避免与周边运动部件产生干涉，底座的梯形轮廓在保证支撑稳定性的同时，减少了不必要的材料冗余，兼顾了结构刚性与轻量化需求。中部的支撑立板做了斜向加强筋过渡，连接下部底座与上部装夹结构，筋板与立板、底座的连接处均采用圆角过渡，避免应力集中导致的结构断裂，能够承受设备运行时的侧向冲击力与振动载荷，即使在设备启停、快速移位的工况下，也能保证上部安装的传感元件位置精度不发生偏移。上部的半圆弧形装夹槽是该结构的核心功能区域，槽体内壁做了精加工处理，表面粗糙度控制在Ra1.6以内，能够与圆柱类传感元件的外壁紧密贴合，保证装夹同轴度；槽体两侧延伸出的带孔耳座是锁紧结构，通过贯穿耳座孔的螺栓收紧，

　　即可将装入弧形槽的传感元件牢牢固定，耳座的孔位做了同轴度校验，避免螺栓锁紧时出现偏载导致夹伤元件外壳或者装夹歪斜的问题。从安装边界尺寸来看，该固定座的整体宽度控制在120mm范围内，总高度不超过90mm，底座的安装孔中心距为80mm，上部弧形槽的适配直径范围为30mm-40mm，能够适配多数常规规格的圆柱式工业传感元件，安装时不需要对设备基面做额外的二次加工，直接通过螺栓锁紧即可完成固定，后期维护更换元件时，只需要松开耳座的锁紧螺栓就能完成元件拆装，不需要整体拆卸固定座，大幅降低了现场维护的工作量。设计过程中重点考量了不同工况下的适配性，结构的所有棱边均做了倒角处理，避免装配过程中划伤操作人员或者元件线缆；

　　支撑立板上预留的缺口结构既可以减轻整体重量，也能够作为线缆的走线通道，让传感元件的连接线可以从缺口处规整引出，避免线缆杂乱堆积被运动部件剐蹭。在实际选型应用时，需要注意确认安装基面的平面度误差不超过0.05mm，否则会导致固定座安装后出现倾斜，影响传感元件的检测精度；锁紧耳座螺栓时需要采用对角分次锁紧的方式，避免单侧受力过大导致耳座断裂或者弧形槽变形，保证装夹力均匀分布在元件外壁，不会出现夹伤元件或者装夹松动的问题。这类固定结构相比传统的平板式安装支架，其一体化的支撑结构拥有更好的抗振性能，在有持续振动的冲压设备、输送线工位上使用时，不会因为长期振动出现螺栓松动、位置偏移的问题，能够长期保证传感元件的检测位置精度，减少设备因检测信号异常导致的停机故障。
