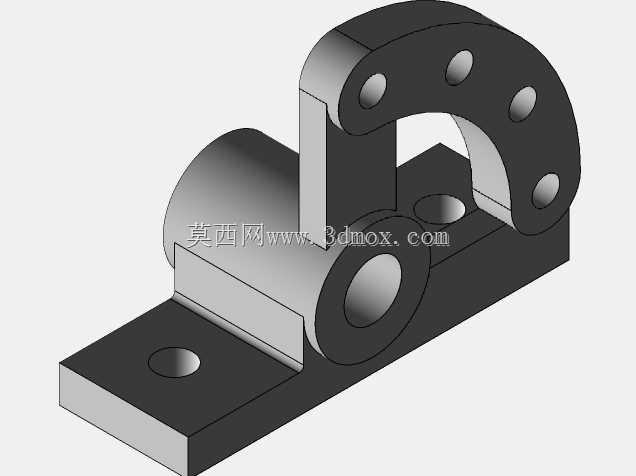

带弧形安装座的铰接式机械连接支座

　　该类铰接式连接支座常应用在需要实现小角度摆动传动的工业设备管路、连杆机构末端，作为固定端与活动端的衔接承载部件，在轻工自动化生产线的摆杆驱动单元、小型流体控制管路的阀件铰接安装位、检测设备的探头角度调整支架上都能见到同结构支座的应用。从结构功能来看，部件底部的平直安装板为整个支座提供与设备机架的固定基准，板上开设的沉头安装孔可适配内六角圆柱头螺钉完成锁紧，安装时沉孔结构可保证螺钉头部不突出安装面，避免与周边运动部件产生干涉，安装板的厚度经过受力校核，可承受铰接部位传递的径向载荷与小幅弯矩，不会在长期交变载荷下出现安装面翘曲变形。中部的筒状铰接孔是该部件的核心功能位，孔壁加工有较高的同轴度与表面粗糙度要求，可适配配套的铰接销轴，

　　销轴装入后可实现相连部件绕孔轴线的定轴转动，筒状结构的壁厚经过优化，在保证整体强度的前提下尽可能缩减了不必要的材料堆积，降低部件整体自重，同时筒身与底部安装板之间设置有过渡加强筋，可抵消铰接部位转动时产生的剪切应力，避免筋位连接处出现应力集中断裂。上部的弧形安装座为该支座区别于普通直柄铰接座的核心特征，弧形座体上沿圆周方向均匀开设多个通孔，可适配不同安装角度的外接部件固定需求，当需要调整外接部件的周向安装角度时，只需选择对应位置的孔位穿入螺钉即可完成固定，无需重新加工支座安装位，弧形座的内圆弧面与中部铰接筒的外圆面保持固定的位置公差，可保证外接部件安装后其回转中心与铰接孔轴线保持固定的位置关系，不会出现安装错位导致的传动卡滞。

　　从安装边界来看，底部安装板的两个安装孔中心距为固定值，设计选型时需提前核对设备机架上的对应安装孔位间距，避免出现孔位错位无法安装的问题；中部铰接孔的内径尺寸与适配销轴为间隙配合，装配时需保证销轴表面涂抹润滑脂，降低长期转动带来的磨损；上部弧形座的外圆弧半径决定了外接部件的最大安装摆动范围，选型时需确认外接部件的转动行程不会超出弧形座的覆盖角度，避免出现转动到极限位置时部件与座体发生碰撞。设计该类支座时，首先需要根据实际承载需求确定铰接孔的内径与筒身壁厚，再根据外接部件的安装角度调整需求计算弧形座的圆弧半径与孔位分布数量，最后根据安装空间的限制调整底部安装板的长宽尺寸，整个建模过程需要重点关注各特征之间的位置公差，

　　尤其是铰接孔轴线与底部安装面的平行度、弧形座各安装孔的位置度，这些公差直接影响部件装配后的实际运行精度。实际应用中，该类支座常搭配销轴、轴用挡圈、润滑衬套共同使用，衬套嵌入铰接孔内可降低孔壁的磨损速率，当衬套磨损到极限间隙时只需更换衬套即可，无需整体更换支座，可大幅降低设备的后期维护成本。在一些有防腐需求的应用场景，该类支座还可根据使用环境选择不同的表面处理方式，普通车间环境下采用发黑处理即可满足防锈需求，在潮湿或有腐蚀性介质的环境中则可采用镀锌或不锈钢材质加工，保证部件的长期使用寿命。
