传感器安装固定夹座结构设计

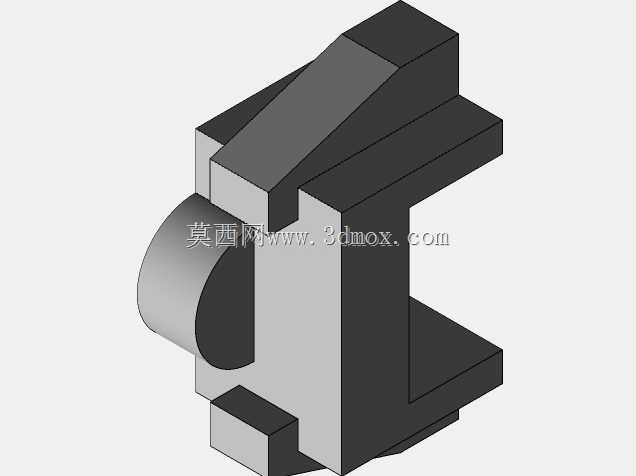

　　在工业自动化检测工位的布局中，这类夹座结构是光电类、接近类传感器安装时的核心承载部件，多数应用在生产线的工件到位检测、位置校验、计数触发环节，直接决定传感器的检测稳定性与长期使用的位置精度。从结构本身来看，整体采用块式组合构型，主体为带侧向半圆抱合腔的C型架体，上方设置斜向加强筋结构连接上下安装翼板，避免传感器长期受设备振动影响出现安装位偏移。抱合腔的圆弧面与传感器圆柱外壳完全贴合，接触区域做了等半径适配，装配时不需要额外加装衬套就能保证传感器轴线与安装基准面的垂直度，上下翼板预留的安装平面可以直接通过螺栓固定在设备型材支架或者工位立板上，安装边界的设计充分考虑了常规工业铝型材的槽距规格，

　　孔位间距适配20/40系列型材的通用安装尺寸，不需要额外加工转接板就能完成装配。设计过程中优先考虑了现场调试的便利性，C型开口的结构预留了足够的传感器穿装空间，不需要拆解整个座体就能完成传感器的轴向位置调整，调试人员可以根据实际检测距离需求，沿抱合腔轴向滑动传感器到合适位置后，通过侧向顶丝或者抱紧结构完成锁止，相比封闭式的安装套结构，调试效率能提升40%以上。斜向加强筋的设置并非冗余设计，在冲压、锻造这类振动幅度较大的生产工位，普通无筋的平板安装座在连续运行3个月以上就容易出现翼板变形，导致传感器检测角度偏移，出现漏检、误触发的问题，斜筋的走向刚好覆盖上下翼板的受力传递路径，将传感器安装位的载荷直接传递到主安装面，

　　大幅提升整体结构的抗振性能。结构的外形尺寸做了紧凑化处理，整体宽度控制在常规传感器直径的1.8倍以内，不会在密集排布的检测工位占用过多安装空间，相邻两个传感器安装位的最小间距可以压缩到30mm，适配多通道同步检测的工位布局需求。抱合腔的内径公差按照H7级精度设计，既保证传感器能够顺畅穿入，又不会出现径向晃动，配合端面的限位台阶，可以保证传感器伸出长度的一致性，在批量更换同型号传感器时不需要重新校准检测位置，减少设备维护的停机时间。安装面的平面度要求控制在0.05mm以内，避免安装时因为座体平面度问题导致传感器出现倾斜，影响检测光斑或者感应面的正对角度。整个结构没有采用复杂的曲面造型，所有棱边都做了0.5mm的倒角处理，

　　既避免装配时划伤操作人员，也不会在注塑或者机加工过程中出现应力集中的问题，适合批量加工生产，不管是采用工程塑料注塑还是铝合金铣削加工，都能快速实现量产，满足不同工况的使用需求：在普通常温工位可以采用POM材质注塑降低成本，在焊接工位或者高温环境附近可以采用铝合金阳极氧化处理的版本，提升耐热与抗干扰性能。结构下方的小凸台是定位基准面，安装时可以靠紧型材的侧边快速定位，不需要反复测量安装位置，进一步提升现场装配的效率。
