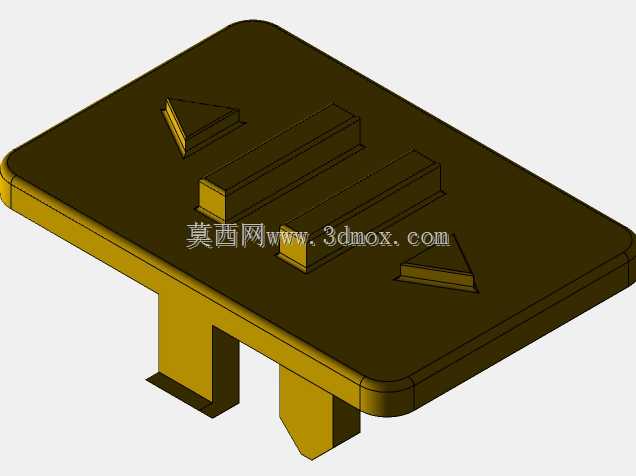

林特纳中断器插接式结构三维数模

　　这款中断器的结构设计完全围绕低压电气柜内的回路中断保护场景展开，日常应用中多集成在仪器仪表类设备的信号回路、小功率供电回路中，承担回路通断控制、异常状态下的回路切断功能，避免后端精密仪表、传感元件受浪涌或过流冲击损坏。从实际安装场景来看，这类中断器多采用卡装式固定结构，底部的两个对称卡扣专门适配电气柜内的标准DIN导轨安装槽，卡扣的倒钩角度经过反复校核，既保证推入安装时能顺畅卡入导轨卡槽，又能在长期受振动、温度交变影响时不会出现松脱移位，卡扣的悬臂厚度做了渐变处理，靠近基座的位置厚度更大，提升根部抗弯折强度，末端做了圆弧倒角，方便后期维护时用一字螺丝刀撬动拆卸。

　　基座部分采用圆角矩形的板式结构，四个边角的R角处理一方面避免安装时划伤操作人员手部，另一方面减少注塑成型时的应力集中问题，降低长期使用后基座开裂的风险。基座上表面的结构做了明确的功能分区，左侧的三角凸起是防呆定位结构，和配套的插接件上的三角凹槽完全匹配，能从根源上避免插接时方向装反的问题，防止反接导致的回路短路；中间的三条平行长条形凸起是导向筋，插接配合时能沿着插件的对应滑槽滑入，保证插接过程的同轴度，避免插针偏斜弯折，导向筋的高度做了统一控制，既保证导向行程足够，又不会因为过高导致插接到位后出现结构干涉；右侧的三角凸起是到位锁定标识，当插件滑入到三角凸起完全卡入插件对应卡槽时，会发出清晰的卡扣到位声响，提示操作人员安装到位，不需要额外目视检查插接深度。

　　从设计思路上看，整个结构没有多余的装饰性特征，所有凸起、卡扣、筋位都承担明确的功能作用，建模时所有配合面都预留了合理的公差带，导向筋的侧面预留了0.1mm的滑动间隙，卡扣的倒钩面预留了0.2mm的卡接余量，防呆三角的配合面预留了0.15mm的定位间隙，完全符合注塑件的成型公差要求，不需要后期二次加工就能满足装配精度要求。安装边界方面，基座的整体宽度适配标准35mmDIN导轨的安装宽度，底部卡扣的跨距刚好匹配导轨的卡槽间距，安装后基座底部和导轨表面预留0.5mm的间隙，避免导轨表面的不平整导致基座安装翘曲；基座的高度控制在常规电气元件的安装高度范围内，不会和柜内相邻的接线端子、小型继电器出现空间干涉，上表面的插接区域预留了足够的手部操作空间，方便插拔配套插件时不需要拆除周边相邻元件。

　　实际使用中，这种结构的中断器不需要额外的螺丝固定，安装效率比螺丝固定式的元件提升60%以上，卡接结构的抗振动性能满足工业现场的使用要求，在有轻度振动的设备旁、移动电控柜内都能稳定固定，不会出现移位松脱。导向筋的设计也大幅降低了插接时的对位难度，即使是现场维护的操作人员不需要专门培训也能快速完成插件对接，防呆结构完全杜绝了反接风险，减少了现场接线的错误率。整个结构的壁厚做了均匀化处理，基座主体壁厚保持在2mm，筋位和卡扣的壁厚控制在1.5mm，避免注塑成型时出现缩痕、缺料等缺陷，适合批量注塑生产，材料选用常规的阻燃ABS就能满足电气绝缘和阻燃要求，不需要使用特殊工程材料，能有效控制量产成本。
