传感器配套钣金安装固定壳体结构

　　在工业传感检测场景中，传感器的安装防护结构直接决定检测单元的运行稳定性，这款钣金材质的安装壳体，主要面向工业现场各类光电、接近类传感器的集成安装需求，适配生产线工位检测、设备状态监测、物流分拣点位传感等多类应用场景，能够为内置的传感元件提供可靠的物理防护，同时预留标准化的安装接口，降低现场安装调试的适配成本。从实际使用角度出发，这类壳体需要同时兼顾防护性能与安装便捷性，设计阶段首先考虑的是工业现场的复杂工况：车间内的金属碎屑飞溅、日常运维的意外磕碰、设备运行带来的持续振动，都要求壳体具备足够的结构强度，因此选用钣金折弯拼接的结构形式，相比注塑壳体具备更好的抗冲击性能，同时金属材质的电磁屏蔽特性，

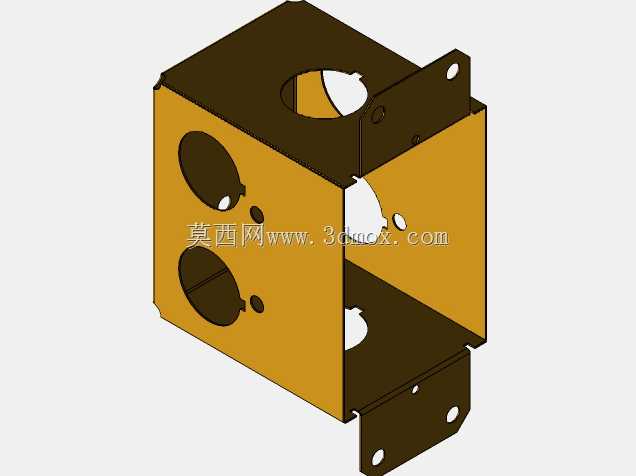

　　也能减少周边工业设备的电磁干扰对传感信号的影响，避免检测信号出现误触发、数值漂移等问题。壳体的结构设计完全围绕传感元件的安装与走线需求展开，主体采用盒式折弯结构，多面预留不同规格的开孔：大尺寸圆形开孔对应传感器的检测探头伸出位置，保证检测光路或感应面无遮挡，开孔边缘做翻边处理，既可以提升开孔处的结构刚度，避免钣金边缘割伤安装人员，也能为探头提供辅助定位，减少传感器运行中的径向窜动；小尺寸开孔用于走线与固定螺丝穿装，侧面的异形缺口是为适配传感器尾部的接线端子预留的操作空间，无需完全拆开壳体即可完成接线与调试作业，大幅缩减现场运维的操作时间。安装边界的设计充分考虑了工业现场的安装兼容性，壳体上下延伸出带安装孔的固定耳片，

　　两个耳片的孔位同轴度公差控制在合理范围内，既可以通过螺栓直接固定在设备的型材机架上，也能搭配L型安装支架调整安装角度，适配不同检测方向的需求；壳体内部预留的安装空间可以兼容多款同规格不同品牌的圆柱型传感器，内部的折弯边可以作为传感器的轴向定位面，安装时只需将传感器推入到位，通过侧面的顶丝孔即可完成锁紧，无需额外设计定制化的固定夹具。从结构工艺性来看，整个壳体采用常规钣金加工工艺即可完成生产，所有折弯内角均匹配标准钣金折弯半径，无特殊工艺要求，加工时通过激光切割完成板材落料与开孔，再经折弯、点焊拼接即可成型，表面做喷塑处理提升防锈耐腐蚀能力，适合批量生产加工；各拼接边的折弯止口设计，既可以提升壳体整体的结构刚度，

　　减少长期振动带来的结构变形，也能在拼接时起到定位作用，降低焊接组装的对位难度，保证成品的尺寸一致性。在实际选型适配时，需要注意核对壳体的内部净空间尺寸，确认所选用传感器的本体长度、探头直径与壳体开孔的匹配度，同时结合现场安装位置的空间余量，确认固定耳片的安装孔距是否适配现有安装点位的孔位，若需要调整安装角度，可搭配万向安装支架与耳片孔位配合固定，无需对壳体本身做二次加工。这类壳体相比一体化的传感器专用固定座，具备更强的通用性，同一套壳体可以适配不同检测原理的同尺寸传感器，当现场需要更换检测元件时，无需重新设计加工安装结构，只需调整内部的传感器固定顶丝位置即可完成替换，能够有效降低设备改造与运维的配件成本，同时金属壳体的防护能力可以让传感器在多尘、有轻微飞溅的工业场景下长期稳定运行，减少传感元件的损坏概率，降低生产线因传感器故障导致的非计划停机风险。
