多阶阶梯式传动长轴精密结构设计

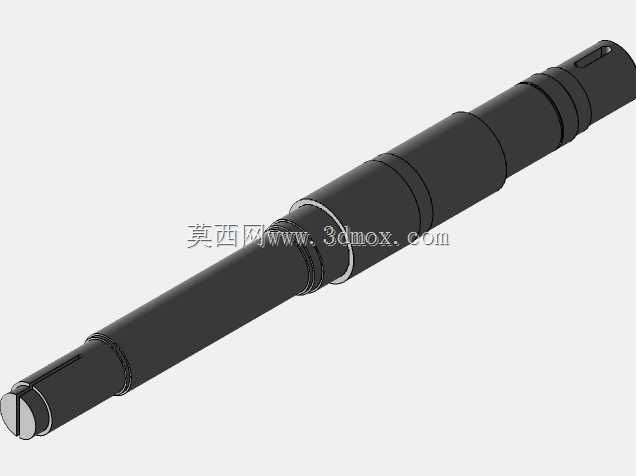

　　这款阶梯式长轴是传动链路里的核心承载零件，日常在各类旋转传动机构、检测传感配套组件、小型动力输出单元中都能见到它的应用场景，很多需要精准传递扭矩、承载径向载荷的工位，都会用到这类多阶变径的轴体结构。从实际使用场景来看，这类轴件往往需要同时兼顾扭矩传递、零件定位、旋转支撑三个核心功能，不同直径的轴段分别对应不同的配合零件，比如直径较粗的轴段通常用来安装轴承、传动轮这类需要过盈或过渡配合的支撑件，直径稍细的轴段则用来套装传动齿轮、传感检测环或者联轴节，轴端的开槽结构是为了安装锁紧挡圈或者平键，避免配合零件在轴向上出现窜动，保证传动过程中各零件的位置精度不会因为长时间运转出现偏移。

　　在设计思路上，这类轴体的变径台阶并不是随意设置的，每一处台阶的端面都承担着轴向定位的作用，台阶处的圆角过渡需要严格控制尺寸，既要避免应力集中导致轴件在交变载荷下出现断裂，也要保证配合零件的端面能完全贴合台阶面，不会出现安装间隙。轴身的环形槽结构，一部分是用来安装密封圈，阻挡传动腔体内的润滑油泄漏，同时避免外界的粉尘、碎屑进入轴承配合位，另一部分细槽是用来安装卡簧，对套装在轴上的零件做轴向限位，不需要额外加工螺纹或者加装锁紧螺母，能有效压缩轴体的整体长度，适配安装空间紧凑的传动腔体。轴端的扁位结构，是为了和外部的联轴节或者驱动件做周向定位，相比全键槽结构，扁位加工难度更低，在传递中小扭矩的场景下完全能满足使用需求，同时拆装也更加方便，日常维护的时候不需要额外拉拔键连接的零件，就能快速将轴从腔体中抽出。

　　从安装边界的角度来看，这类长轴的各段直径公差需要根据配合零件的要求做分级控制，轴承配合位的公差通常选k6级过渡配合，保证轴承内圈和轴体同步旋转，不会出现跑内圈的情况；安装传动轮、传感组件的轴段公差选h7级间隙配合，方便零件的套装和定位，同时不会因为间隙过大出现旋转偏心。轴体的同轴度要求需要控制在0.02mm以内，尤其是两端的轴承位，如果同轴度超差，会导致轴旋转时出现径向跳动，轻则带来运转噪音、加剧轴承磨损，重则导致轴上安装的检测元件出现数据偏差，影响整个传感检测单元的测量精度。轴的整体长度需要匹配腔体的安装深度，两端伸出腔体的长度要提前预留好联轴节、锁紧件的安装空间，不能出现轴端过长和周边结构干涉，也不能因为轴长不足导致联轴节无法完全锁紧。

　　实际使用中，这类轴件通常会做调质处理，提升整体的韧性和强度，表面配合位会做高频淬火处理，提升表面硬度，减少和轴承、传动轮配合时的磨损，延长零件的使用寿命。轴身的非配合面会做发黑或者镀锌处理，避免长时间在车间环境下出现锈蚀，影响后续的拆装维护。在装配的时候，需要先将密封圈、卡簧预装到对应的环形槽内，再依次将轴承、传动轮、检测组件从轴的一端套装到对应的轴段，靠台阶面完成轴向定位，最后将组装好的轴组件整体装入设备腔体，两端用轴承端盖压紧轴承外圈，调整好轴的旋转间隙，保证轴转动时没有卡滞、没有明显的轴向窜动。这类轴件的结构通用性很强，只要调整各段的直径和长度尺寸，就能适配不同功率、不同安装空间的传动单元，在小型自动化设备、检测仪器、精密传动模组里都有很广泛的应用，建模的时候需要重点关注各台阶的过渡圆角、槽位的宽度和深度、配合位的尺寸公差，才能保证加工出来的零件能直接装配使用，不需要二次修配。
