带保持架深沟球滚动轴承结构设计

　　在各类旋转传动机构的设计选型中，滚动轴承是承担径向载荷、约束轴系径向与轴向窜动的核心支撑零件，这款带保持架的深沟球轴承结构，覆盖了从普通民用机电到工业传动系统的多数中低载荷旋转支撑场景，小到家用电动工具的输出轴支撑、输送线的从动辊筒定位，大到中小型减速机的输入输出轴系、普通机床的辅助传动轴支撑，都能见到同结构轴承的应用。从实际使用场景来看，这类轴承主要适配转速中等、载荷平稳的传动工况，相比滑动轴承，它的启动摩擦阻力更小，运转过程中的润滑维护周期更长，互换性也更强，不需要针对轴颈做定制化的轴瓦刮研加工，只要轴与轴承座的安装公差符合设计要求，压装后即可达到预期的支撑精度。

　　从结构设计逻辑来看，这款轴承采用经典的双滚道深沟球结构，外圈与轴承座孔采用过渡配合，依靠外圈的圆柱面实现径向定位，外圈端面可配合孔用挡圈或者轴承端盖实现轴向限位；内圈与旋转轴采用过盈配合，随轴同步转动，内圈端面可配合轴用挡圈或者轴肩实现轴向固定。中间的滚动体采用均匀分布的球形钢珠，钢珠与内外圈的弧形滚道为点接触形式，相比滚子轴承的线接触，它的接触应力更小，适配更高的运转转速，同时能承受一定比例的双向轴向载荷，在轴系存在少量热胀冷缩窜动的工况下，也能通过滚道与钢珠的接触偏移补偿少量轴向位移，避免出现卡滞问题。

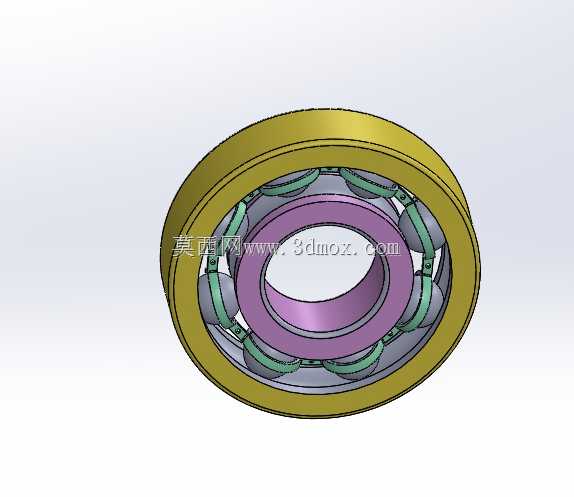

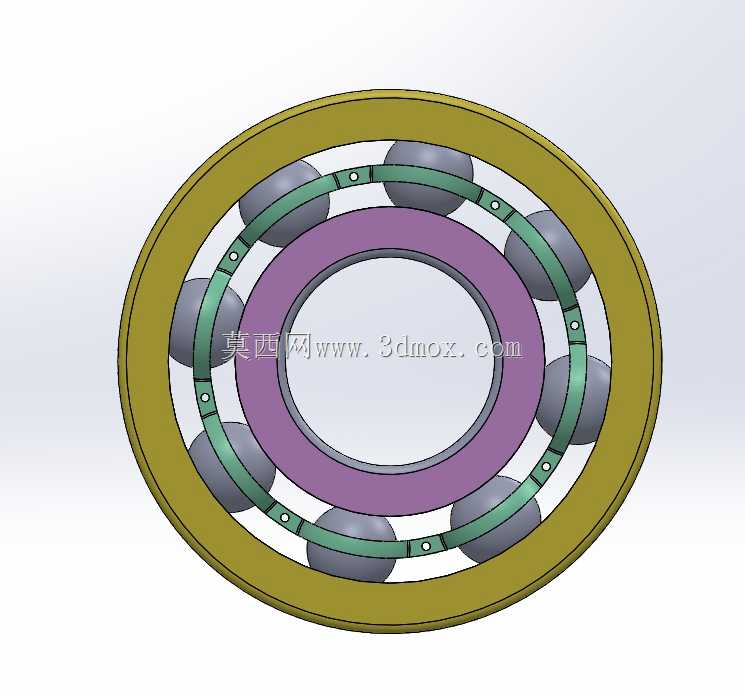

　　保持架的设计是这款轴承结构的关键部分，图中采用的浪形分体式保持架，将每颗钢珠独立分隔在对应的兜孔内，一方面避免钢珠在运转过程中直接接触摩擦，减少钢珠之间的滑动磨损与运转噪音，另一方面可以均匀分隔钢珠的周向位置，让每颗钢珠承担的载荷更加均匀，避免钢珠扎堆导致局部载荷过载、提前出现疲劳点蚀。保持架的兜孔间隙设计经过匹配，既不会因为间隙过小导致钢珠卡滞，也不会因为间隙过大导致钢珠在运转过程中出现窜动撞击，在常规润滑脂填充的工况下，保持架的运动阻力可以控制在极低水平。

　　从安装边界的设计考量来看，这类轴承的外形尺寸遵循通用深沟球轴承的尺寸系列规范，外径、内径、宽度的公差都符合通用安装标准，设计选型时不需要单独定制非标的安装位，只要对应轴的直径、轴承座孔的直径匹配对应尺寸系列的公差要求，即可实现直接替换安装。安装过程中需要注意，压装时的作用力需要直接作用在对应配合的套圈端面上，不能通过滚动体传递压装力，否则会造成滚道压痕、钢珠变形，直接影响轴承的运转精度与使用寿命。在轴系的同轴度设计上，需要保证轴承安装位的轴颈与轴承座孔的同轴度公差控制在合理范围内，若同轴度偏差过大，会导致轴承内外圈出现偏斜，钢珠与滚道的接触应力集中，大幅缩短轴承的疲劳寿命，同时会出现运转噪音增大、温升过高的问题。

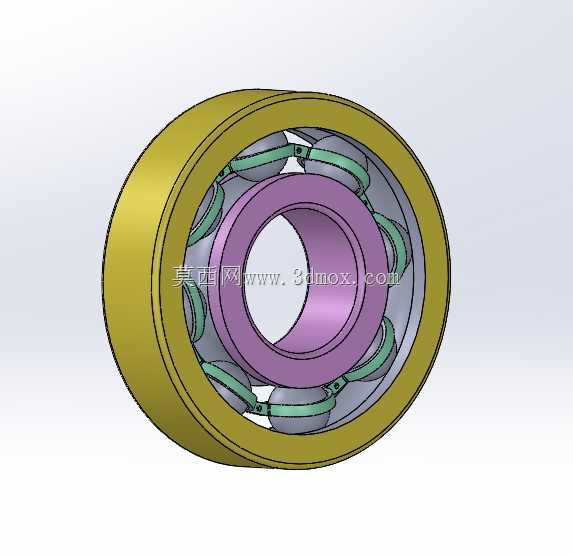

　　在润滑与密封的配套设计上，这类开放式结构的轴承需要在装配时填充对应工况的润滑脂，若应用在多粉尘、多水汽的工况下，需要在轴承两侧配套设计密封圈或者防尘盖，避免外界杂质进入滚道内部造成磨粒磨损，同时防止内部润滑脂泄漏流失。从建模细节来看，这款模型完整还原了内外圈的滚道弧度、钢珠的球面轮廓、保持架的兜孔结构与卡扣连接形式，每一处配合间隙都符合实际生产的设计公差要求，既可以作为机械设计教学中的轴承结构演示模型，也可以直接导入到设备的整体装配模型中，用于轴系的干涉检查、安装位的尺寸匹配校验，帮助结构设计人员在选型阶段直观确认轴承的安装空间、配合形式，避免后期装配出现尺寸干涉问题。在实际的设备维护中，同结构轴承的拆卸也可以使用标准的拉马工具，勾住外圈或者内圈端面即可平稳拔出，不会对轴或者轴承座造成损伤，维护替换的成本极低，是通用机械传动结构中应用最广泛的旋转支撑零件之一。
