多接口法兰连接式气路控制气瓣结构

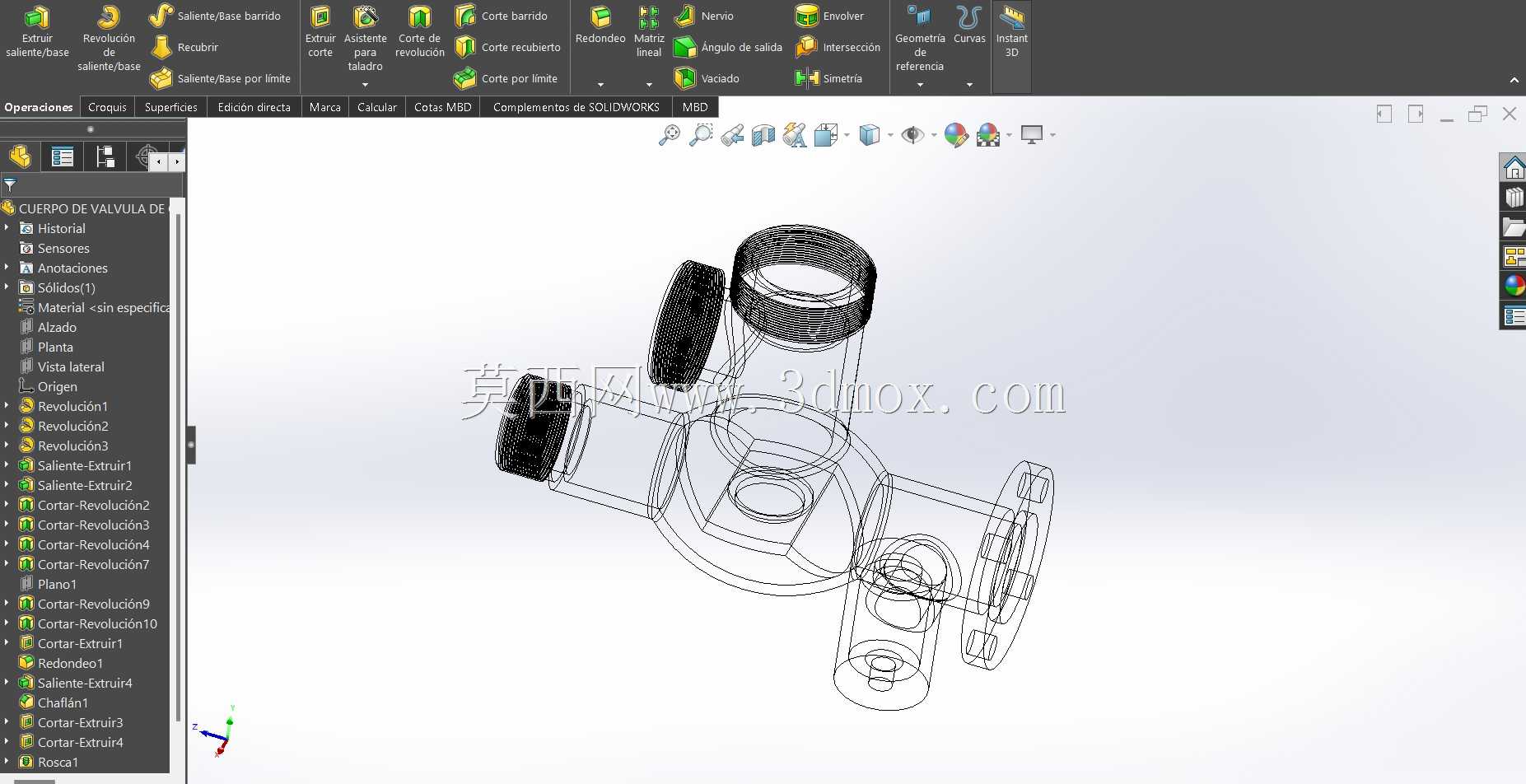

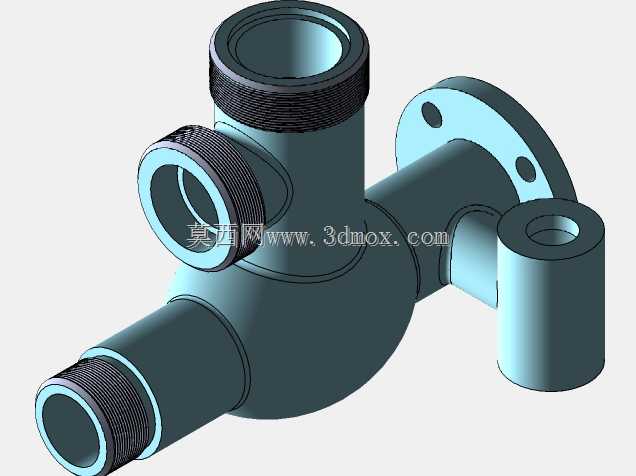

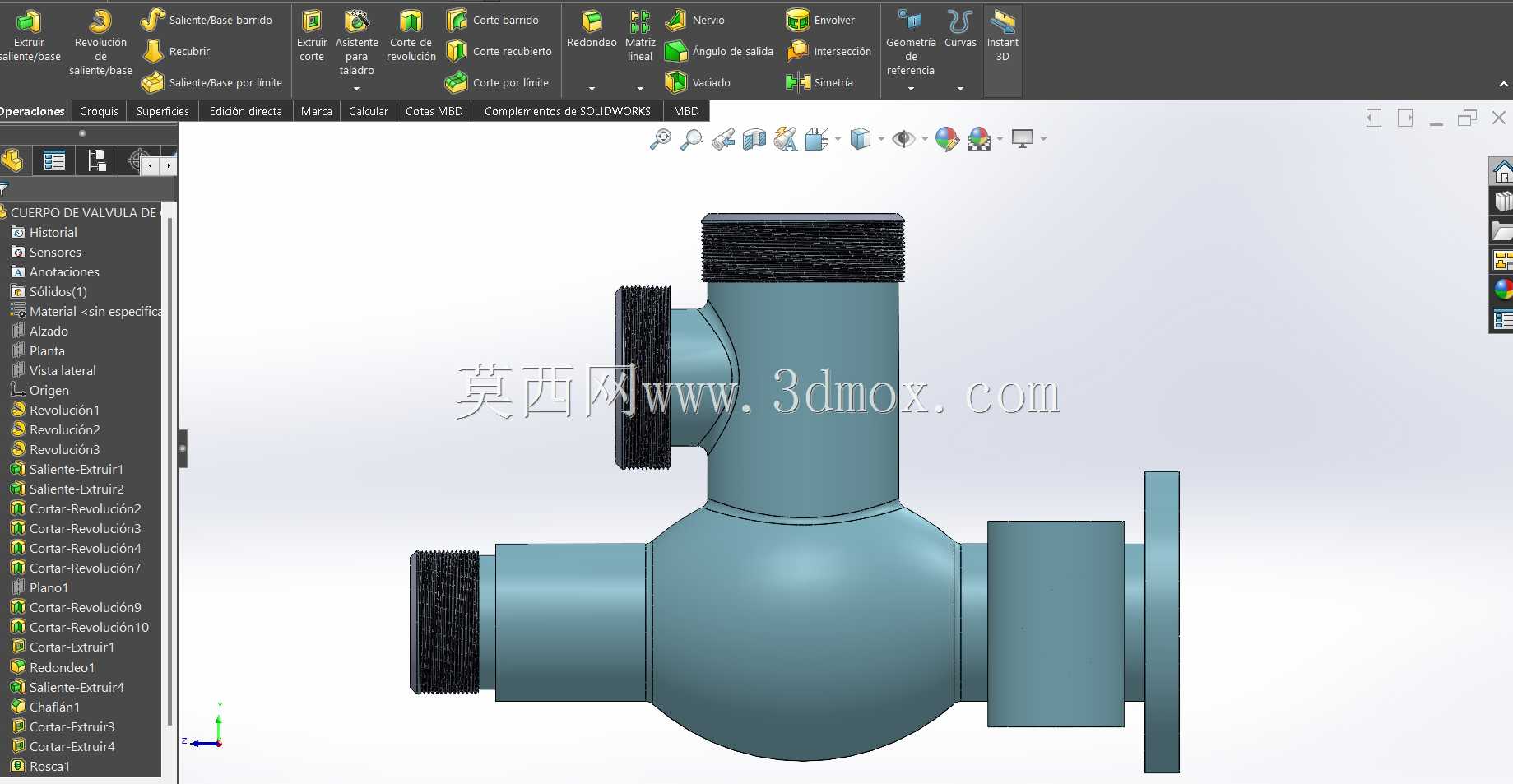

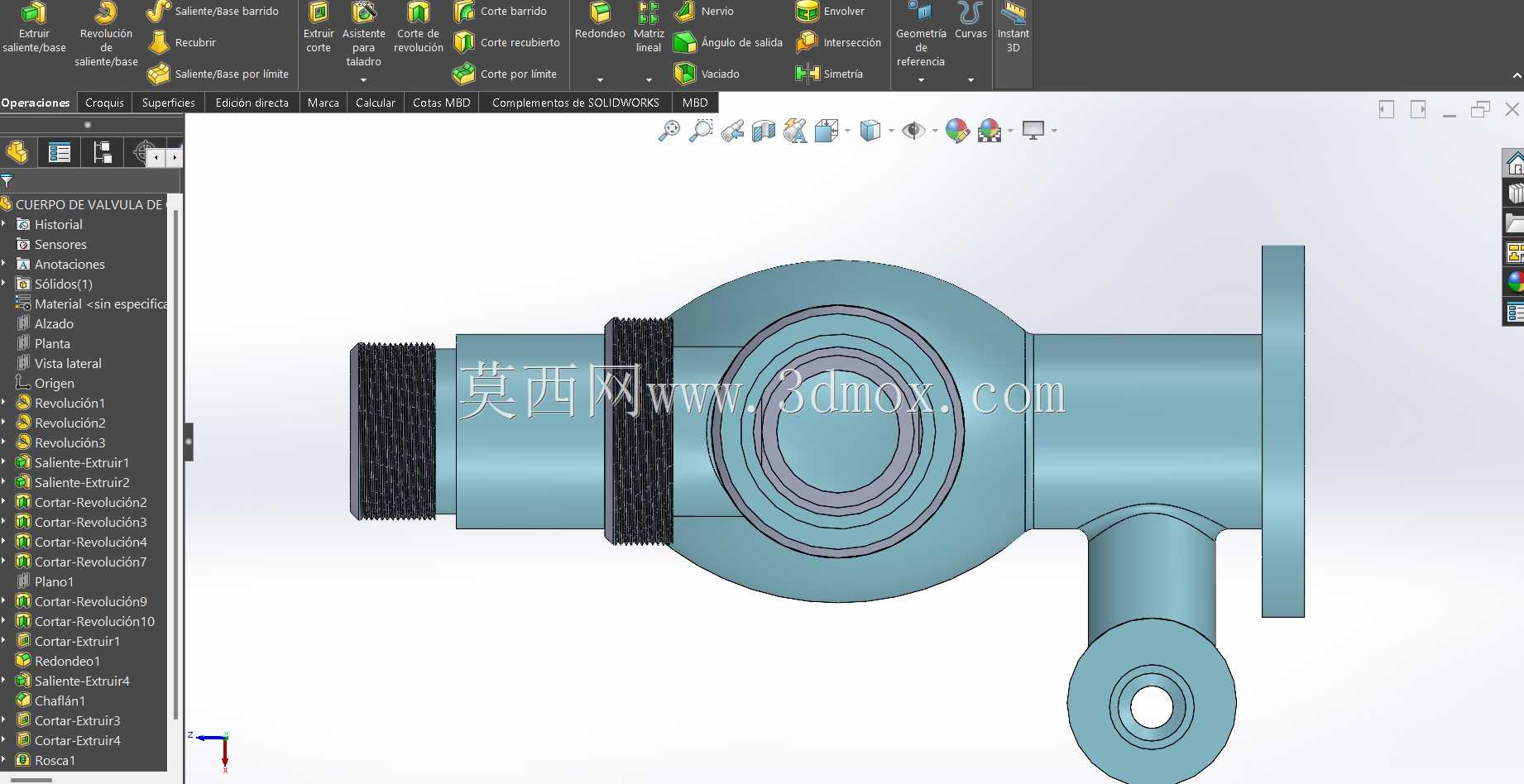

　　在工业气动控制、低压流体输送的管路系统里，这类多接口气瓣是很常见的气路通断与流向调节部件，日常做设备气路改造、小型流体管路搭建的时候经常会碰到这类结构的选型与适配问题。从结构上看，这个气瓣采用了多通式的阀体布局，三个带外螺纹的接口分别对应不同的管路接入方向，侧置的法兰盘用于和设备端的安装基座做刚性固定，旁侧的小直径圆柱接口是控制气路的接入端，整体布局没有冗余的突出结构，在狭小的设备安装舱内也能找到合适的布置位置。做这类结构的三维建模时，首先要考虑的是各个接口的同轴度公差，尤其是螺纹连接段和法兰安装面的垂直度，要是这个公差控制不好，现场安装的时候很容易出现螺纹别劲、法兰密封面压合不均漏气的问题，

　　实际生产里这类安装故障占了气路附件售后问题的近三成。三个外螺纹接口的尺寸是按照常规低压流体输送管的通用规格做的适配，螺纹段的长度预留了足够的密封缠绕空间，不管是用生料带密封还是组合密封圈密封，都能保证连接后的密封可靠性，不会因为螺纹啮合长度不够导致承压时脱开或者渗漏。法兰盘上的两个安装孔做了沉孔处理，安装时螺栓头可以完全沉入沉孔内，不会突出法兰表面影响周边管路的布置，法兰和阀体主体的衔接处做了圆弧过渡，避免应力集中，毕竟气路系统启停的时候会有轻微的压力冲击，直角衔接的结构长期受冲击很容易在根部产生疲劳裂纹。旁侧的控制接口是和阀体内部的启闭件联动的，建模的时候要注意控制腔和主流道之间的密封槽尺寸，密封圈的压缩量要控制在合理区间，

　　压缩量太大的话会导致启闭动作卡滞，压缩量太小又会出现内漏，这个尺寸的把控需要结合实际选用的密封圈硬度来调整，一般丁腈橡胶材质的密封圈压缩量控制在18%-22%之间比较合适。从安装边界来看，这个气瓣的最大外轮廓尺寸要考虑到安装时的操作空间，尤其是各个螺纹接口的拧紧操作空间，不能把接口布置在紧贴设备壁板的位置，不然现场安装的时候扳手没有操作空间，强行拧紧很容易损坏螺纹或者阀体。实际应用场景里，这类气瓣多用在小型气动设备的气路分配节点、实验室低压流体试验台的管路控制、小型空压机的输气支路调节上，相比普通的两通阀，它可以在一个节点上实现多路气路的汇合或者分配，减少管路里的接头数量，接头越少意味着潜在的泄漏点越少，整个气路系统的可靠性就越高。

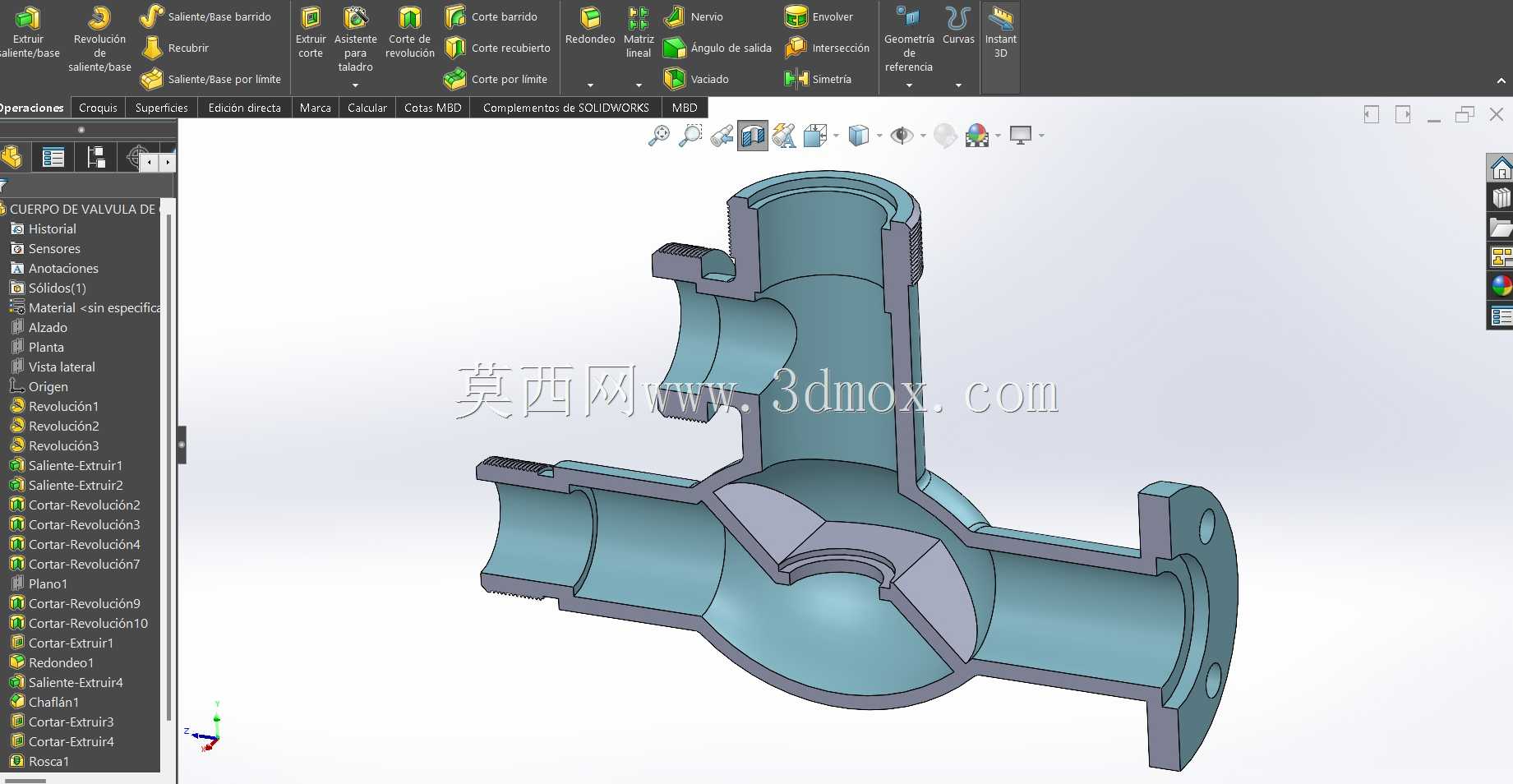

　　设计的时候阀体主体的壁厚是按照1.0MPa的工作压力来核算的，选用常规的压铸铝合金或者黄铜材质都能满足强度要求，内壁的流道做了顺滑过渡，没有直角的突扩或者突缩结构，这样气流通过的时候阻力更小，不会产生明显的节流噪音，也能减少压力损失。很多新手做这类阀体建模的时候容易忽略流道的顺滑处理，直接用直角拼接内部流道，做出来的样品实际通气的时候会有很明显的啸叫，而且压力损失比顺滑流道的结构大15%以上，这点在做小流量精密控制的气路里影响尤其明显。另外阀体上的各个接口端面都做了小的倒角，一方面是安装的时候方便对准管路，另一方面也能去除机加工后的毛刺，避免毛刺脱落进入气路堵塞下游的精密气动元件，比如气缸、电磁阀之类的元件，要是被金属毛刺卡滞，维修起来非常麻烦。法兰安装面的平面度也有明确的要求，一般要控制在0.1mm以内，要是平面度超差，安装的时候即使螺栓拧紧力均匀，也会因为密封面贴合不严出现漏气，很多时候现场排查漏气问题找不到原因，往往就是这些不起眼的形位公差超差导致的。整体结构没有采用复杂的异形曲面，不管是采用压铸成型还是棒料机加工都能很方便地加工出来，加工成本控制得比较好，适合批量生产应用，后期维护的时候也因为结构简单，拆卸更换密封件都很方便，不需要特殊的专用工具，普通的活动扳手、内六角扳手就能完成拆装维护。
