三通式传感安装基座结构设计方案

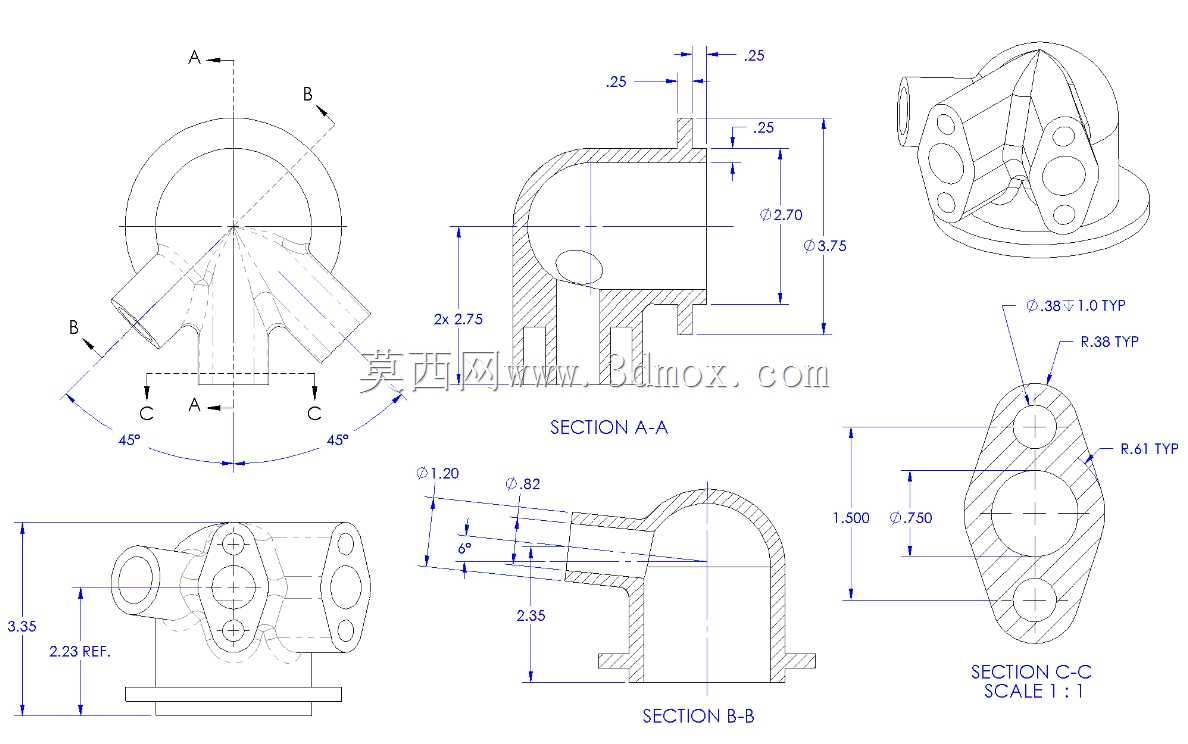

　　在工业流体测控、气动回路搭建、液压系统状态监测的现场场景里，这类多通接口的传感安装基座是衔接管路与检测元件的核心过渡构件，它不需要承担大载荷的结构支撑作用，却直接决定了传感器的安装精度、管路密封可靠性以及后期维护的便捷程度。从结构本身来看，该构件采用一体化铸造成型后做机加工收口的工艺路线，主体为环形主通路结构，主通路内径为Φ2.70单位，外壁最大轮廓直径为Φ3.75单位，主通路一侧延伸出两个呈45°对称分布的斜向支管，两个支管轴线与主通路水平轴线的夹角严格控制在45°，支管接口内径为Φ1.20单位，这种对称斜向布局的设计，一方面可以避免流体在通路内部形成直角对冲的紊流区，降低流体压力损失，另一方面可以同时在两个支管位置安装不同检测维度的传感元件，比如一侧安装压力检测探头，另一侧安装温度检测探头，无需在管路上额外开孔焊接接头，减少管路泄漏点。

　　构件的安装端采用菱形法兰结构，法兰端面做了平面度公差控制，法兰上的两个安装孔中心距为1.500单位，安装孔内径为Φ0.750单位，法兰厚度为0.25单位，这种非圆形的法兰设计相比同规格圆形法兰，能在狭窄的安装空间里减少占用面积，两个安装孔的对称布局也能保证安装锁紧后受力均匀，避免法兰面倾斜导致的密封失效。主通路的其中一个轴向端面也设置了圆形安装法兰，法兰上均匀分布三个固定孔，孔位分布圆直径为Φ1.38单位，固定孔内径为Φ0.38单位，这个端面主要用于对接主路管路，三个孔的布局可以适配不同旋转角度的安装需求，在现场管路走向存在偏差时，可以旋转构件调整支管朝向，不需要重新加工管路。

　　从尺寸链的设计逻辑来看，所有接口的配合尺寸都预留了标准密封件的安装槽位，支管接口处的0.82单位直径的定位台阶，是用来卡装O型密封圈的，台阶高度0.12单位，刚好匹配常规线径的橡胶密封圈压缩量要求，安装时传感器探头拧入后，密封圈被挤压在台阶面与探头端面之间，能承受1.6MPa以内的流体压力不发生泄漏。主通路的内壁做了圆角过渡处理，所有转角位置的圆角半径不小于0.2单位，避免流体中的杂质在转角处堆积，长期使用后不会出现通路堵塞的问题，也能减少流体对内壁的冲蚀磨损，延长构件的使用寿命。

　　在实际选型应用中，这类构件常被用在小型气动控制回路、实验台流体测试管路、小型液压站的检测节点位置，相比采用多个直角接头拼接的管路结构，一体化的结构能减少至少三个连接点，把泄漏风险降低60%以上，同时整体的结构刚性更好，不会因为管路振动导致接头松动。建模过程中需要重点关注几个公差配合的位置：首先是法兰端面的平面度，必须控制在0.02单位以内，否则安装后密封面会出现间隙；其次是各个接口的同轴度，支管轴线与主通路轴线的位置度公差不能超过0.05单位，否则传感器安装后会出现偏斜，影响检测精度；最后是所有安装孔的位置度，要保证和对接管路、传感器的安装孔位完全匹配，避免出现安装时孔位错位无法锁紧的问题。

　　另外，构件底部设置了一个宽度2.35单位的支撑凸台，凸台距离主通路底部的高度为3.35单位，这个凸台的作用是在安装时可以作为定位基准，靠紧安装支架的定位面，不需要额外做位置调整就能保证构件的水平度，凸台上预留的2.23单位的参考尺寸，是用来和标准安装支架的卡槽匹配的，现场快速装配时可以直接卡入卡槽，临时固定后再锁紧法兰螺丝，能大幅提升现场安装的效率。两个斜向支管的外壁厚度为0.25单位，这个厚度是根据1.5倍的管路耐压强度计算得出的，既不会因为壁厚过大增加整体重量，也不会因为壁厚不足在压力冲击下出现开裂。整个构件的外形轮廓没有尖锐的棱角，所有外角都做了R0.1左右的倒角处理，避免安装过程中划伤操作人员，也不会在搬运过程中磕碰损坏其他管路元件。
