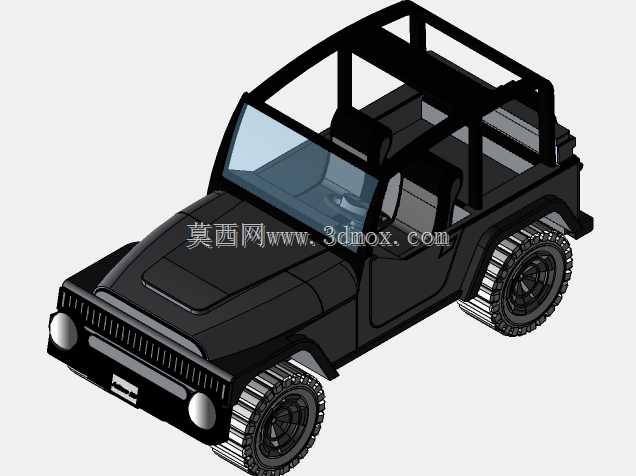

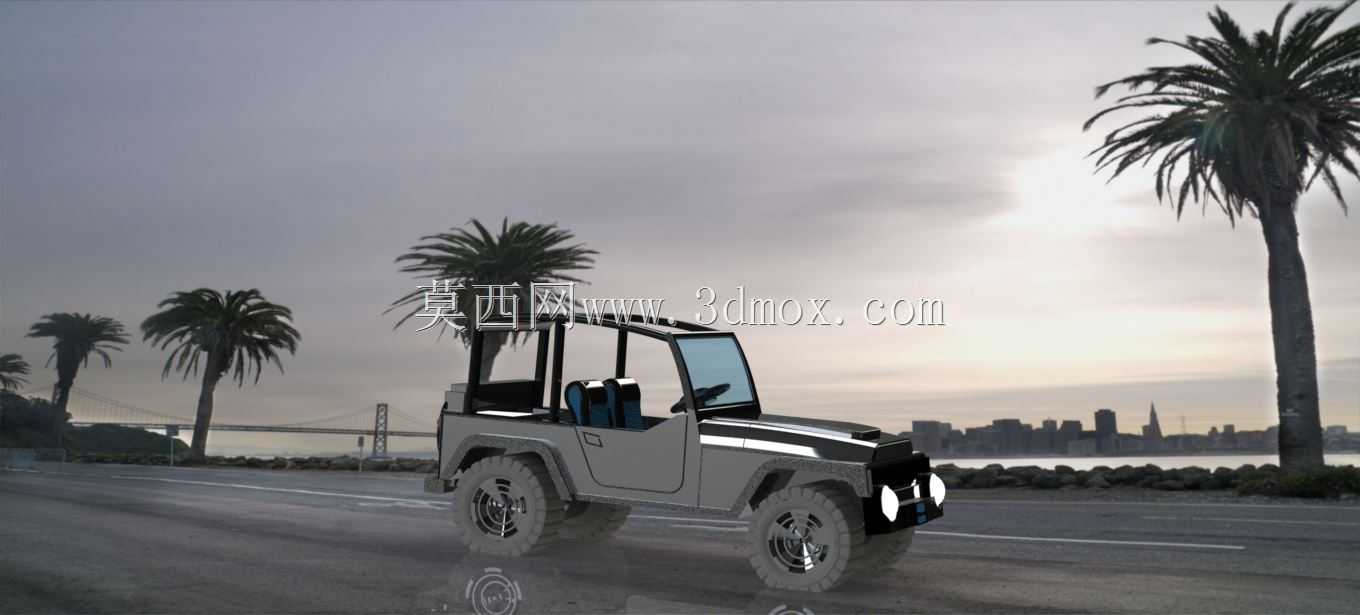

敞篷越野吉普车外观结构三维建模

　　本次建模的敞篷越野车型，核心面向非铺装路面通行、户外休闲穿越、景区观光接驳等场景的结构设计参考，建模过程完全参照实车的装配逻辑与功能边界搭建，没有做脱离工程实际的夸张化变形。从实际使用场景出发，这类短轴敞篷越野车的通过性优先级远高于高速行驶的气动性能，因此建模时首先锁定了整车的硬点参数：轴距控制在2.2米级，轮距设定为1.45米，最小离地间隙预留240毫米，接近角38度、离去角32度，纵向通过角26度，这些边界参数完全匹配硬派越野的通行需求，能够覆盖山地、滩涂、砂石路等复杂路况的通行要求，不会出现结构干涉卡滞的问题。

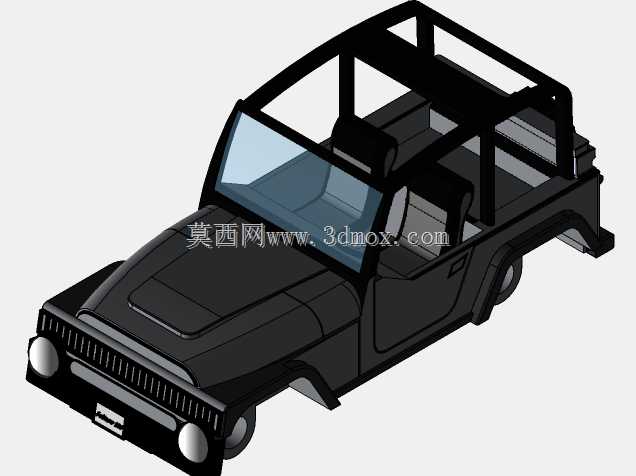

　　车身结构部分，采用非承载式车架的建模逻辑，单独搭建了梯形大梁的骨架结构，大梁截面为槽型钢结构，厚度参照实车冲压件设定为3毫米，车架前后端预留了防撞梁、牵引钩的安装接口，侧围预留了脚踏板、侧杠的安装孔位，所有安装孔位的位置度公差在建模时控制在0.2毫米以内，完全满足后续装配校验的需求。敞篷结构没有设计硬顶连接位，而是在防滚架基座位置预留了软篷固定的卡扣安装点，防滚架采用一体式弯管结构建模，管材直径42毫米，壁厚2.5毫米，连接位置直接与车架纵梁焊接固定，没有采用螺栓连接的薄弱结构，能够满足翻滚工况下的乘员防护强度要求。

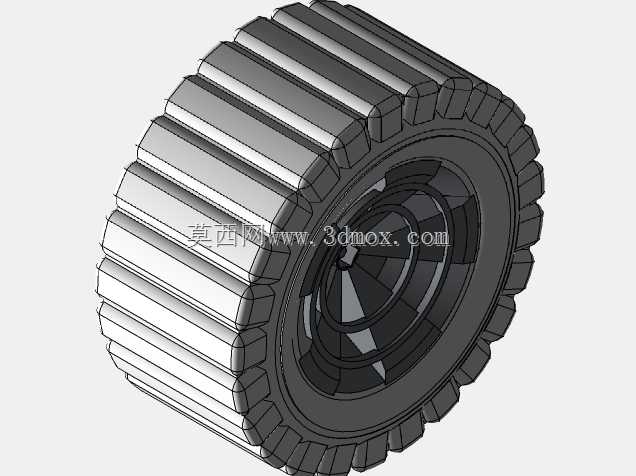

　　行走系统的建模完全匹配越野场景的使用需求，轮胎采用大颗粒越野花纹设定，轮胎直径750毫米，胎壁厚度150毫米，能够在低胎压状态下适配砂石、泥泞路面的抓地需求，轮毂采用负值设定，轮距比普通乘用车型加宽80毫米，提升侧倾稳定性；悬架部分采用前后整体桥搭配螺旋弹簧的结构，减震器行程设定为180毫米，上下跳行程分别预留80毫米、100毫米，能够在交叉轴工况下保证轮胎与地面的接触面积，不会出现悬空打滑的问题；转向系统采用循环球结构建模，转向拉杆位置高于车架下平面，避免越野工况下被石块磕碰损坏。

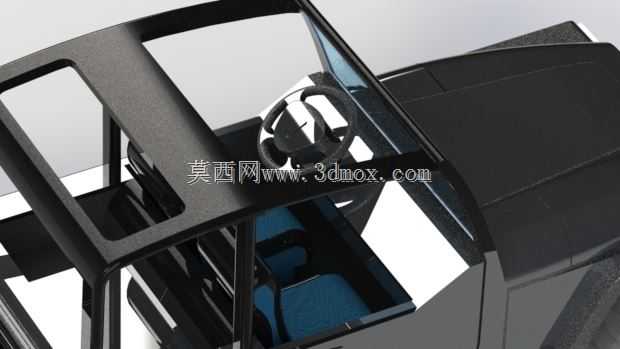

　　乘员舱部分的建模完全参照实用优先的设计思路，前排采用双独立座椅，座椅靠背角度可调节范围设定为12度到35度，座椅下方预留了储物空间与电瓶安装位；后排为横向长条座椅，可折叠收纳，折叠后能够形成1.2米长的平整储物空间，可放置户外装备、救援工具等物品；仪表台部分简化了多余的装饰结构，仅保留了仪表安装位、空调出风口、控制按键的安装区域，所有操控按键的位置都设定在驾驶员触手可及的范围内，避免越野颠簸时操作不便；车门采用半门结构设计，上半部分无遮挡，既能够满足敞篷的视野需求，又能在侧倾时对乘员起到基础的防护作用，车门铰链采用锻造钢结构，强度满足越野工况下的反复冲击要求。

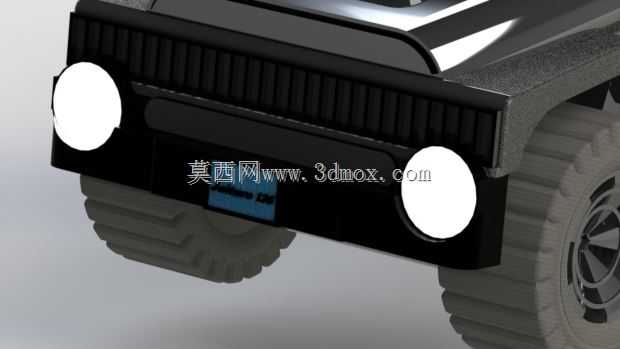

　　动力舱部分的建模预留了直列四缸发动机的安装空间，发动机与变速箱的连接位置、传动轴的走向都按照后驱/四驱可切换的结构预留，分动箱安装位置在变速箱后端，能够实现两驱高速、四驱高速、四驱低速的档位切换，前后传动轴的万向节角度控制在8度以内，避免大角度传动带来的振动与磨损问题。车头部分的前脸采用简洁的格栅设计，预留了圆形大灯的安装位，大灯位置高于前防撞梁，避免越野时被障碍物磕碰损坏，前保险杠采用厚壁钢管结构，直接与车架前端连接，可承受低速碰撞与牵引拖拽的载荷。

　　建模过程中所有的部件都按照实际生产的装配顺序搭建，相邻部件之间预留了合理的装配间隙，覆盖件之间的缝隙控制在3-5毫米，符合冲压件的装配公差要求；所有的活动部件，包括车门、方向盘、换挡杆、座椅调节机构都做了运动干涉校验，在全行程范围内不会与周边部件发生碰撞；整车的重心位置设定在车架中心偏前100毫米的位置，高度控制在离地650毫米，保证爬坡、侧倾工况下的稳定性，不会出现轻易翻车的问题。这类模型可用于越野车辆改装方案校验、景区观光车定制化设计、车辆教学演示等场景，所有结构参数都经过工程合理性校验，没有违背机械设计常识的错误结构。
