工业重载型钢焊接支撑工作台架结构

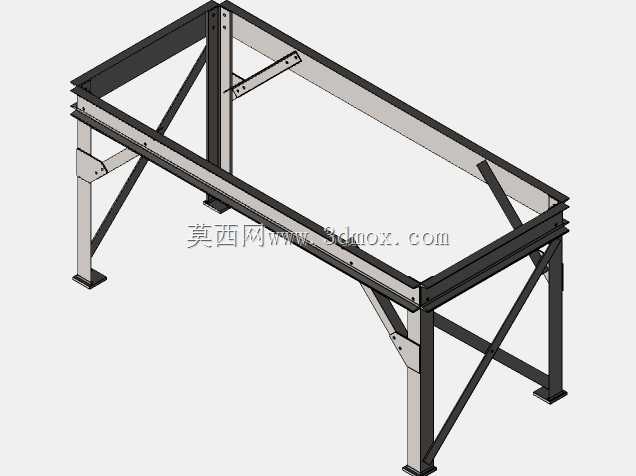

　　这款型钢焊接支撑台架的设计，最初是面向车间工位的重载物料承载、设备基座搭建需求做的结构方案，在机加工车间、装配产线、仓储分拣区都有很广的适配场景，既可以作为重型工装夹具的安装基座，也能搭配台面板承担工件周转、人工装配作业的承载功能，部分对安装平面水平度有要求的小型检测设备，也可以通过调整支脚实现调平后直接固定在台架上。从结构设计逻辑来看，整体采用矩形型钢做主体框架的主梁，主梁沿台架长度方向通长布置，承担纵向的弯曲载荷，横向间隔布置的次梁通过角焊缝与主梁连接，把台面上的集中载荷均匀分散到两侧主梁上，避免局部载荷过大导致主梁变形。支腿部分采用同规格矩形型钢垂直布置，支腿与主梁的连接节点处额外加焊了三角形加强筋板，筋板分别与支腿侧壁、

　　主梁下表面满焊，抵消台架受载时节点位置的应力集中，防止长期重载下焊缝开裂。台架的斜撑布置做了针对性优化，沿长度方向的两个侧面，每间隔一段支腿间距就设置交叉斜撑，斜撑采用角钢制作，两端通过焊接节点分别固定在支腿中上部和相邻支腿的底部位置，形成稳定的三角形受力结构，抵消台架受侧向推力时的扭转变形，比如车间内叉车叉取台面上的物料时产生的侧向碰撞、工件吊装放置时的水平冲击力，都能通过斜撑结构快速分散到整个框架，不会出现单支腿受力过载的情况。支腿底部设计了方形安装底板，底板上预留了地脚螺栓安装孔，现场安装时可以通过膨胀螺栓将台架整体固定在混凝土地面上，进一步提升台架的整体稳定性，对于需要频繁调整工位的使用场景，也可以在底板下方安装重载脚轮，

　　实现台架的整体移动，不需要额外做结构改动。从安装边界来看，台架的整体宽度控制在常规作业人员的手臂操作覆盖范围内，长度方向可以根据实际工位需求做模块化拼接，单段台架的长度适配标准板材的下料尺寸，不需要额外裁切型钢就能完成下料加工，降低生产时的材料损耗。台架的顶面框架预留了台面板安装的螺纹孔，不管是铺设钢板、防静电木板还是铸铁平台，都可以通过螺栓直接固定，不需要在现场二次焊接，安装效率更高。在细节处理上，所有型钢的下料端面都做了倒角处理，去除焊接后的焊渣和毛刺，避免安装作业时划伤操作人员，焊缝位置统一做连续角焊，焊脚尺寸匹配型钢的壁厚，既保证连接强度，也不会因为焊接热量过大导致型钢变形。整体结构没有复杂的机加工零件，

　　所有构件都可以通过常规的切割、焊接工艺完成制作，不需要专用的加工设备，普通的结构件加工厂就能完成生产，制作成本低，后期维护也很方便，如果某根构件出现变形损坏，只需要切割更换对应位置的型钢即可，不需要整体报废台架。在载荷传递路径上，台面上的载荷首先通过台面板传递到横向次梁，次梁将载荷分解到两侧的纵向主梁，主梁再通过两端的节点把载荷传递到四个支腿，最终通过支腿底板传递到地面，整个传力路径清晰，没有冗余的受力构件，每一部分的型钢截面都匹配对应位置的受力大小，不会出现局部强度过剩或者不足的问题。针对不同的使用场景，这个台架结构还可以做灵活的参数调整，如果是用于承载重型冲压设备，就可以加大主梁的型钢截面，加密斜撑的布置间距；如果是用于轻型装配工位，就可以适当减小型钢壁厚，降低整体的自重和材料成本。台架的高度设计参考了常规站立作业的人机工程高度，操作人员站立作业时不需要过度弯腰或者抬臂，长时间作业也不容易产生疲劳，当然这个高度也可以根据实际使用需求调整支腿的长度，适配不同的作业高度要求，比如搭配坐式作业的工位就可以适当降低支腿高度，作为设备基座就可以根据设备的进料口高度调整整体高度。
