法兰式轴装传动连接组件结构设计

　　做轴系传动设计的时候，这类带法兰安装座的轴连接组件是绕不开的常用部件，很多刚入行的工程师容易把它和普通轴承座、行星减速机的输出端搞混，其实从安装边界和载荷特性上就能快速区分开。先从实际应用场景说，这类组件最常出现在轻工输送线的动力接驳端、小型包装设备的辊筒驱动侧、自动化分拣线的从动轴支撑位，还有部分检测设备的旋转工装安装端——它不需要额外做复杂的安装机架，靠端面上的法兰盘就能直接固定在设备立板或者型材框架上，比分体式的轴承座加联轴器的组合省了至少三分之一的安装空间，对紧凑型设备的布局特别友好。

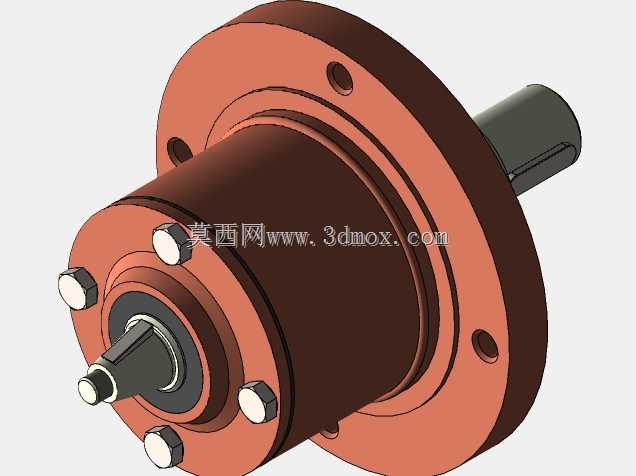

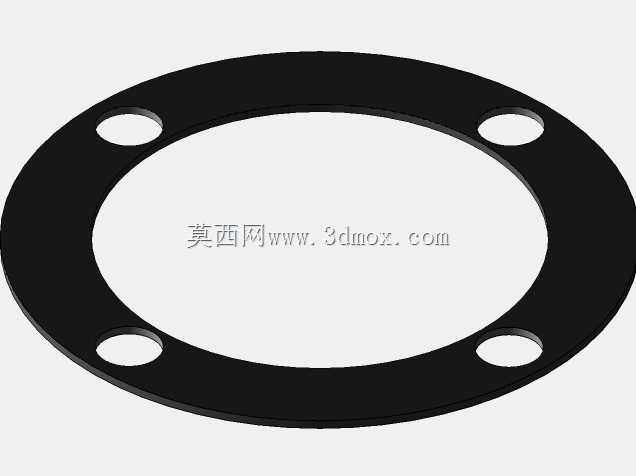

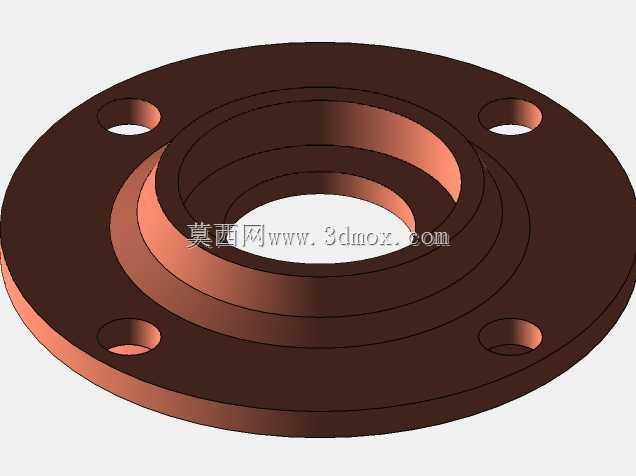

　　从功能特性上拆解，这个组件的核心作用是同时实现旋转轴的径向支撑、轴向定位，以及动力端和执行端的扭矩传递。你看它的法兰盘上均匀分布了六个内六角紧固螺栓，这不是随便排布的：六个安装点的节圆直径是经过载荷计算的，当轴端承受径向偏载的时候，六个螺栓能把安装面的压应力均匀分散，不会像四点固定那样在重载下出现法兰面翘曲的问题。法兰盘上额外开的四个光孔是定位销孔，现场安装的时候先打两个锥销把组件和设备安装板定位，再拧紧紧固螺栓，能彻底避免长期运行后组件移位导致的轴系不同心问题，很多现场运维的老师傅都知道，轴系故障里七成以上都是安装时没做定位，跑一段时间后中心偏了磨坏密封和轴承。

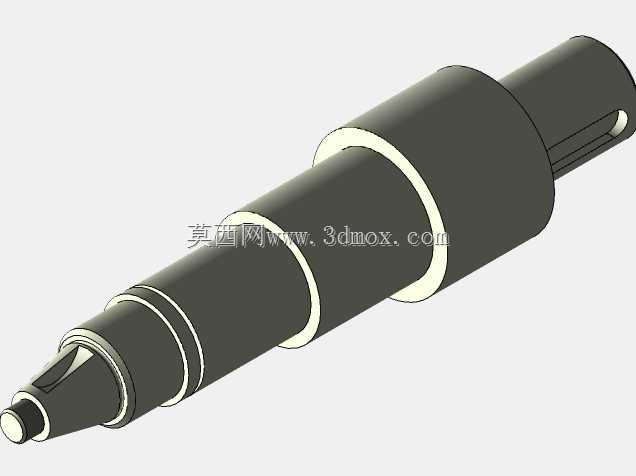

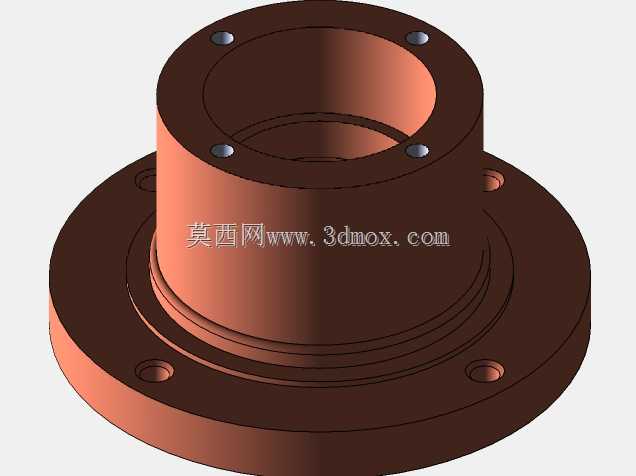

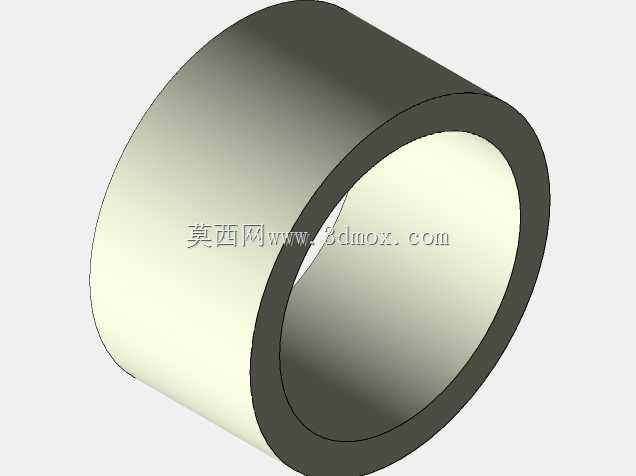

　　再看结构设计的细节，主体的筒状壳体是承载核心，内壁的台阶是用来嵌装深沟球轴承的，前后两端的轴承位同轴度公差控制在0.02mm以内，不然轴转起来会有径向跳动，要是用来带编码器或者检测类的旋转工装，跳动超差直接会导致检测数据不准。伸出的轴端做了扁位结构，不是光轴，这是为了和同步轮、链轮或者联轴器连接的时候靠键或者顶丝传递扭矩，不会出现轴和轮之间打滑空转的问题；轴端中心的小凸台是轴用挡圈的安装位，用来限制轴承的轴向窜动，比端盖压接的结构省了轴向空间，也减少了零件数量。前端的密封槽是用来装骨架油封的，能阻挡车间里的粉尘、切削液或者输送线的杂物进到轴承腔里，延长内部轴承的使用寿命，要是用在食品输送线的场景，把油封换成食品级的氟橡胶圈就能满足卫生要求，不用重新改整体结构。

　　说下安装边界的尺寸逻辑，法兰盘的外径比壳体筒身大出约三分之一，这个比例是经过安装强度校核的：如果法兰外径做小了，螺栓的安装位置离筒壁太近，拧紧螺栓的时候会把筒壁的安装边压变形；做太大的话又会浪费材料，还会和周边的管线、其他部件产生安装干涉。轴的伸出长度是根据常用的传动轮轮毂宽度定的，比标准同步轮的轮毂宽度长2mm，这样拧紧轴端挡圈的时候能把轮完全压牢，不会出现轮在轴上窜动的情况。壳体的总长度刚好容纳两个背对背安装的轴承，加上两端密封件的位置，没有多余的冗余长度，对安装空间局促的设备点位特别适配。

　　实际选型的时候要注意，这个组件适合传递中等扭矩的工况，要是用在重载冲击的场合，比如冲压设备的送料轴端，就得把壳体的壁厚再加厚，螺栓换成高强度级别的；如果是高速运转的场景，就得把内部的普通轴承换成高精度的角接触轴承，还要重新做动平衡。从建模的角度说，画这类结构的时候一定要先把安装基准定在法兰的贴合面上，所有轴段的同轴度、法兰端面的垂直度都要以这个基准来标注，不然加工出来的零件装上去就会出现轴转起来发卡、密封件偏磨的问题。很多新手建模的时候容易把基准选在轴端，最后导出工程图标注公差的时候就会出现基准链累积误差，零件加工回来装不上，这点是做结构设计必须要注意的细节。另外，法兰上的螺栓孔做了沉头设计，拧紧之后螺栓头不会突出法兰端面，安装的时候能让法兰面和设备安装板完全贴合，不会因为螺栓头突出导致贴合面有缝隙，进灰或者存水腐蚀安装面。
