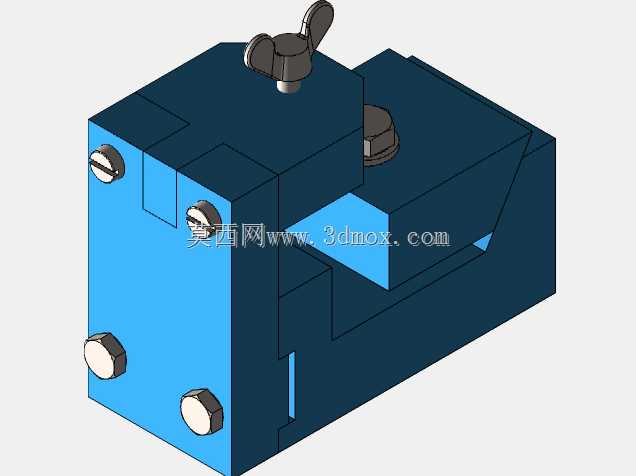

工业快装式定位夹紧传感装置结构

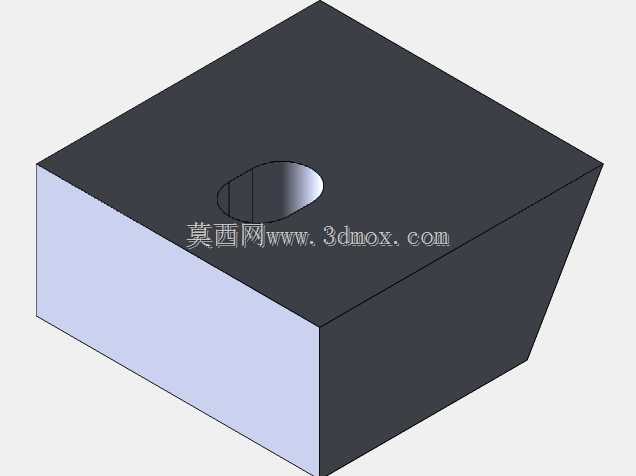

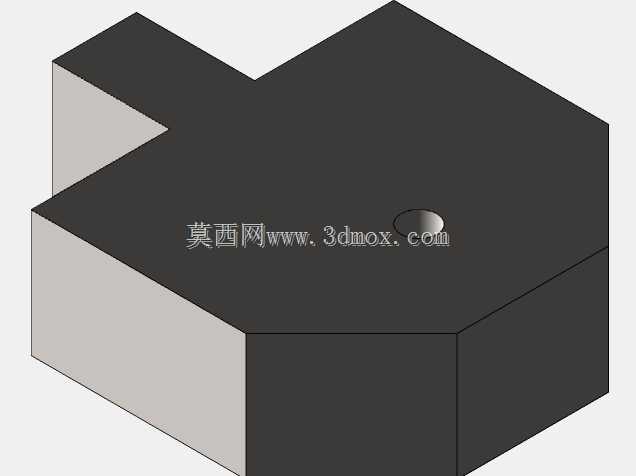

　　在离散制造的工位工装布局里，这类集成了传感触发与刚性夹紧功能的组件，常被布置在装配线旁的工件定位工位、机加工序的来料检测位，以及自动化检测台的工件固定端，承担工件到位确认与装夹锁定的双重作用，替代传统需要分别安装夹紧块与接近开关的分体式布局，减少工位上的安装点位占用，避免多组件装配带来的累计位置误差。从结构设计逻辑来看，整个组件采用分体式块体拼接的思路，主体承载块使用高刚性钢材加工，表面做发黑处理提升耐磨与防锈性能，接触工件的定位面做了精磨处理，平面度控制在0.02mm以内，保证工件定位基准的一致性。顶部的蝶形锁紧旋钮采用大翼面结构，不需要额外工具即可手动完成锁紧操作，旋钮下方的压杆做了梯形螺纹传动，锁紧行程控制在8mm范围内，

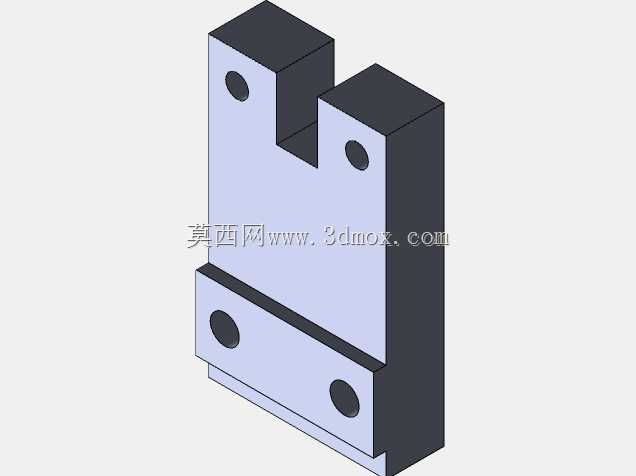

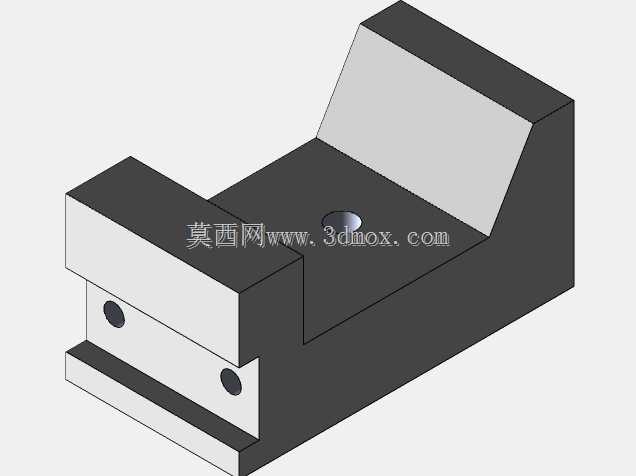

　　既保证足够的锁紧力，也避免行程过长导致操作效率降低，压杆端部镶嵌有聚氨酯缓冲垫，防止刚性接触刮伤工件表面。侧面布置的四个内六角紧固螺钉，用于将定位块与承载主体锁紧，拼接面之间加工有定位销孔，装配时先通过圆柱销完成块体之间的位置定位，再拧紧紧固螺钉，保证反复拆装后位置精度不会出现偏移。组件侧面预留的内六角螺塞位置，是内部传感元件的调试窗口，拆开螺塞即可调整内部触发弹片的触发行程，适配不同厚度工件的到位检测需求，触发行程的可调范围在0-3mm之间，调试完成后拧紧螺塞即可实现密封，防止切削液、粉尘进入组件内部损坏传感元件。从安装边界来看，整个组件的底部为平整安装面，加工有两个贯通的安装沉孔，孔距按照标准工装基板的孔系设计，

　　可以直接固定在带T型槽的工装平台或者铝型材工作台上，安装时不需要额外加工转接板，组件的总宽度控制在120mm以内，总高度不超过90mm，在紧凑的工位布局里不会和周边的送料机构、机械手末端执行器产生运动干涉。组件的侧向开有一个贯通的避让槽，槽宽15mm，用于穿过工件的定位凸台或者走线，当工件推送到位时，工件的基准面贴合组件的定位面，首先触发内部的传感元件，输出到位信号给设备的控制系统，此时操作人员或者自动锁紧机构扳动顶部的蝶形旋钮，即可完成工件的夹紧锁定，整个动作流程不需要额外的对位调整，传感信号与夹紧动作的位置匹配度在装配时就已经通过结构精度保证，不会出现信号触发了但工件未夹紧，或者夹紧了但信号未触发的错位问题。

　　在实际的机加工序应用中，这类组件可以承受最大1500N的切削侧向力，内部的传感元件采用机械式触点结构，相比光电式传感器更耐切削液与铁屑干扰，在多粉尘、多油污的加工环境里可靠性更高，不会因为切削液飞溅或者铁屑附着出现误触发信号。组件的所有外露紧固件都采用标准内六角圆柱头螺钉，备件通用性强，设备维护时不需要准备特殊规格的工具，内部的锁紧压杆与传感弹片都设计为可单独拆卸的结构，出现磨损时只需要更换对应零件即可，不需要整体更换整个组件，降低产线的维护成本。在装配线的应用场景里，这类组件常被用于小批量多品种的柔性生产工位，因为其手动锁紧的操作方式不需要接入气动或者液压管路，工位调整时只需要松开底部的安装螺钉即可移动位置，重新布置工位的时间比带动力的夹紧机构缩短60%以上，适配柔性产线频繁换型的需求。结构设计时特意将传感触发点设置在夹紧力的作用点正下方，保证工件被夹紧的同时触发信号，避免工件倾斜导致的信号误判，定位面的边缘做了C2倒角处理，工件推送到位时可以起到导向作用，即使工件初始位置有小幅偏移，也能顺着倒角滑入定位位置，降低工件上料的对位精度要求，提升上料动作的容错率。
