角磨机固定钻孔导向工装结构设计

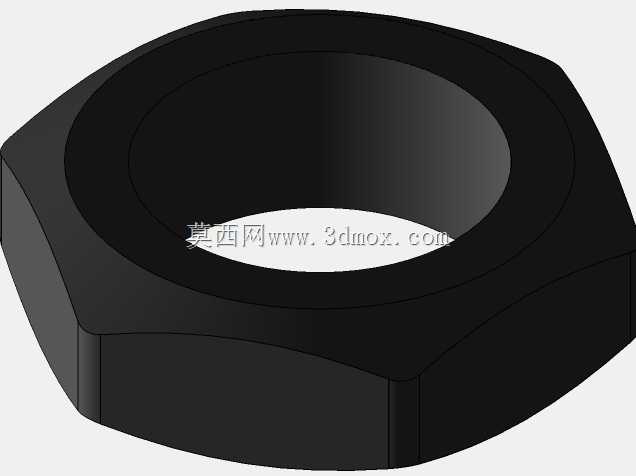

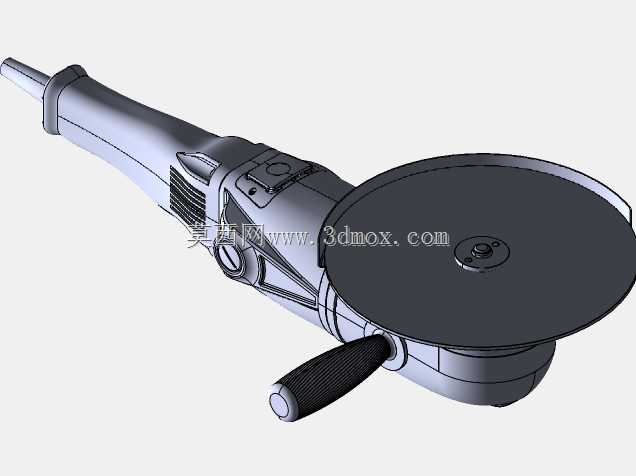

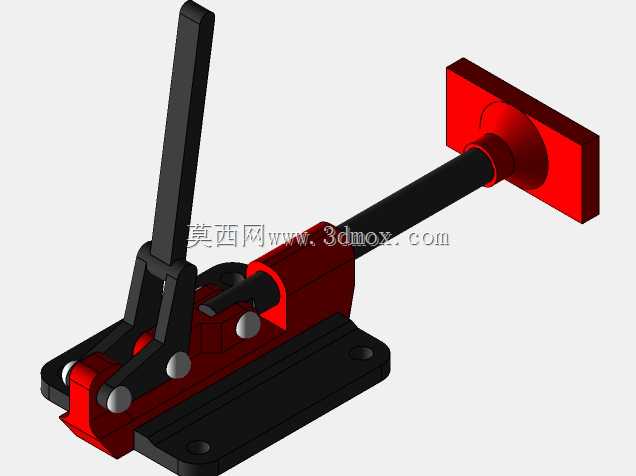

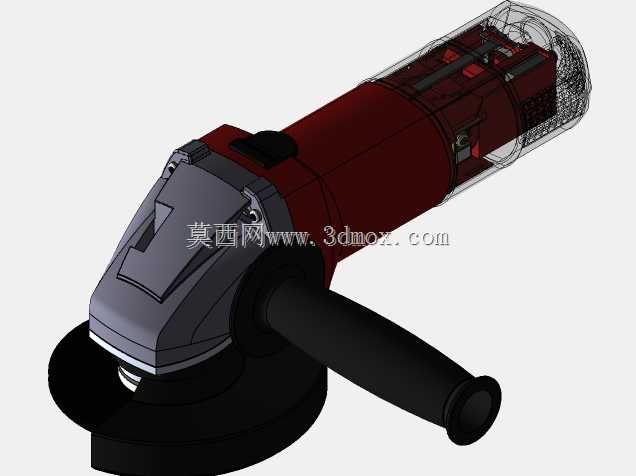

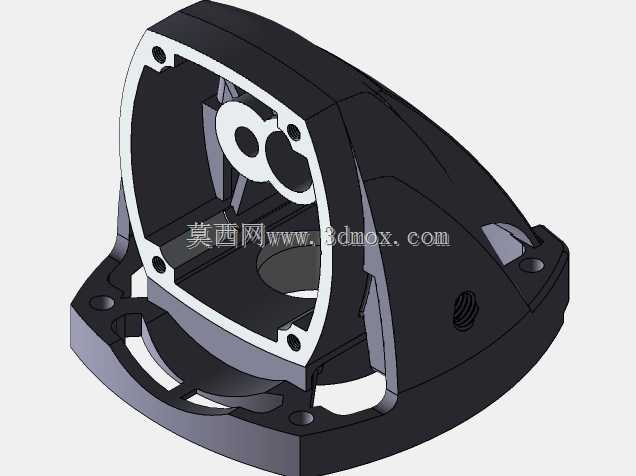

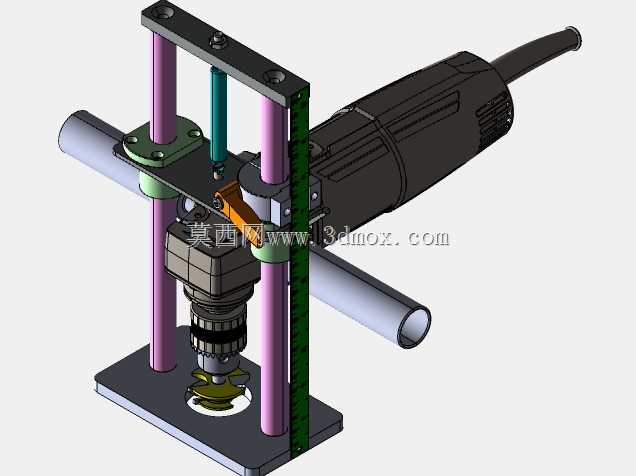

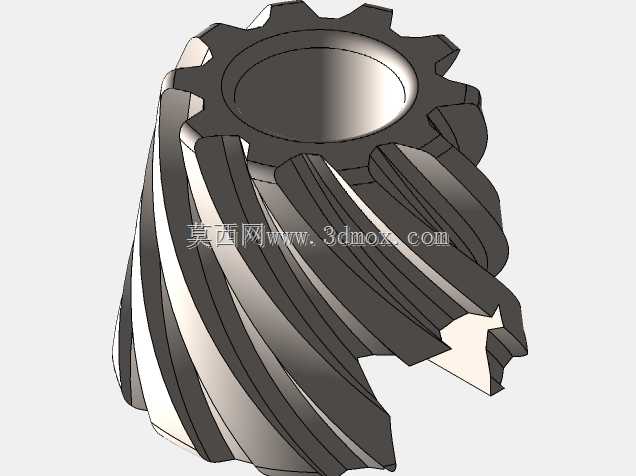

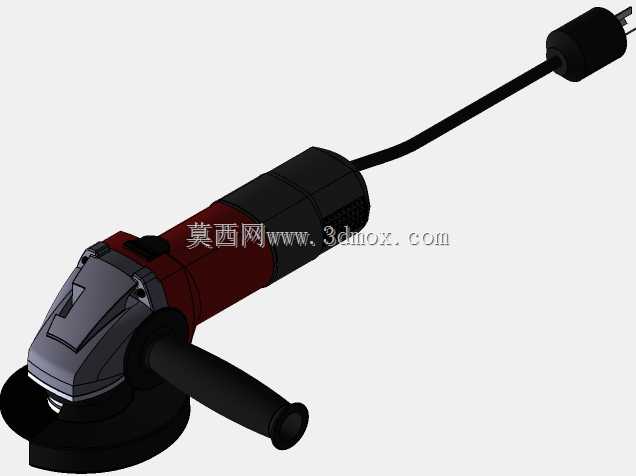

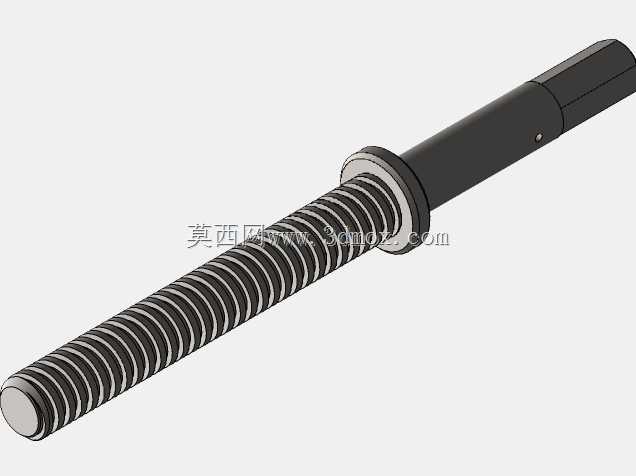

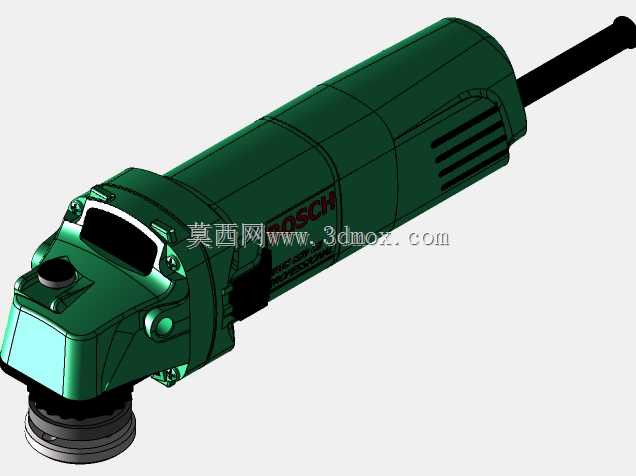

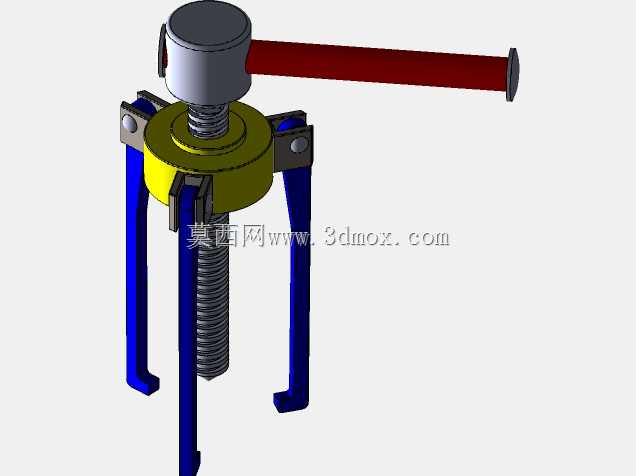

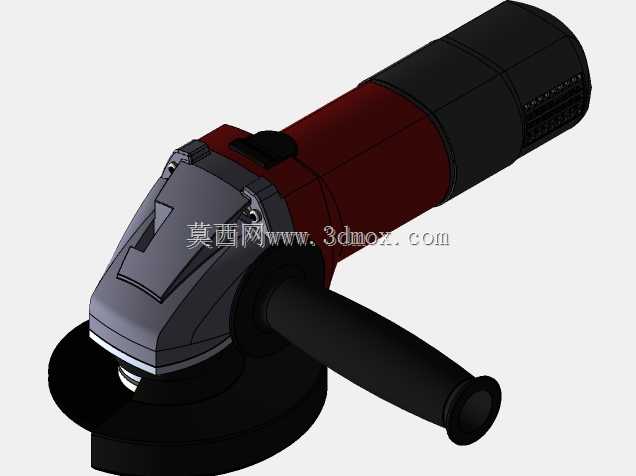

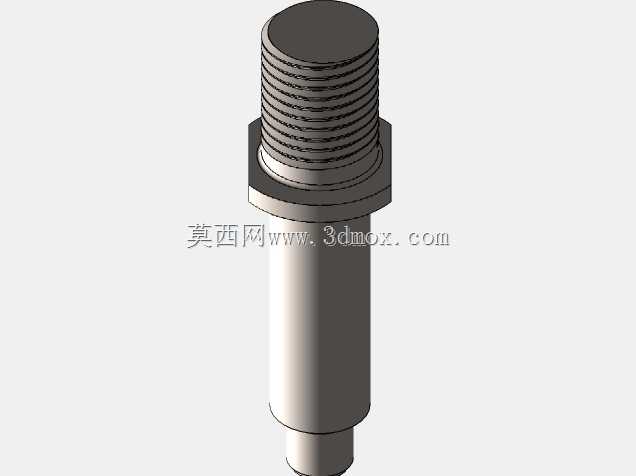

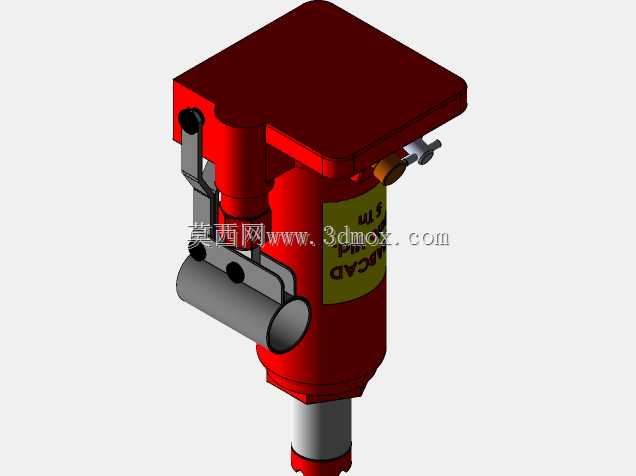

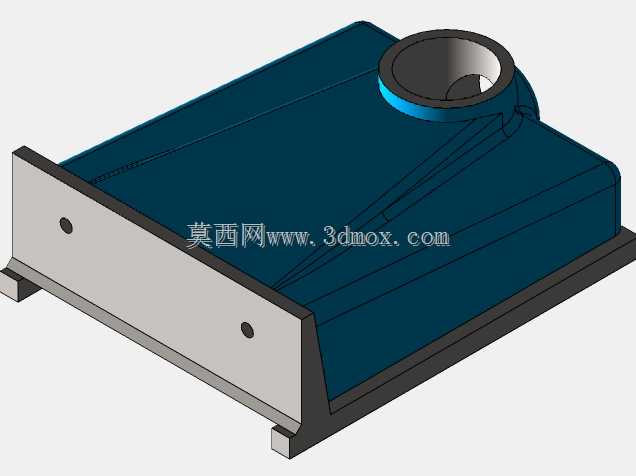

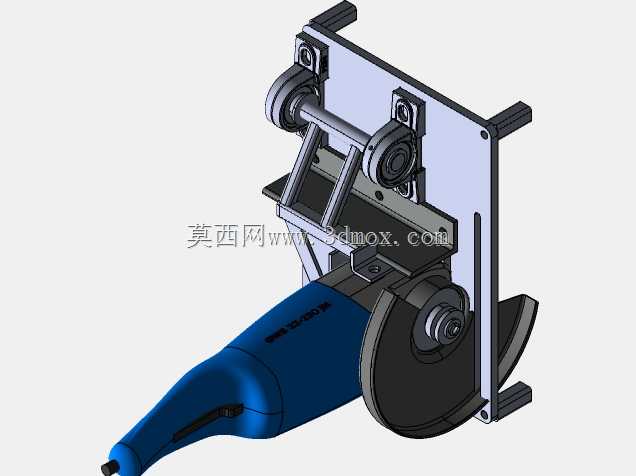

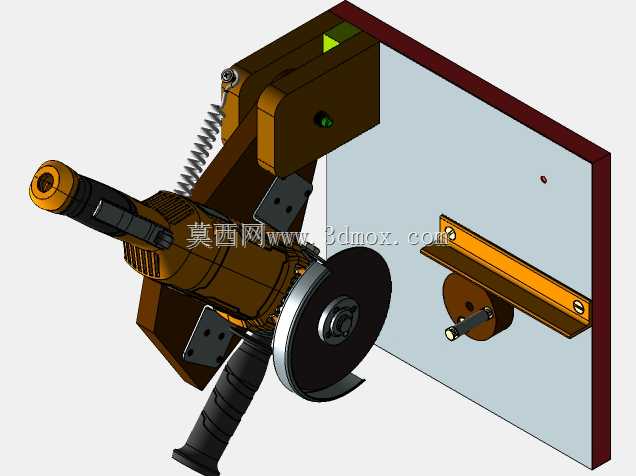

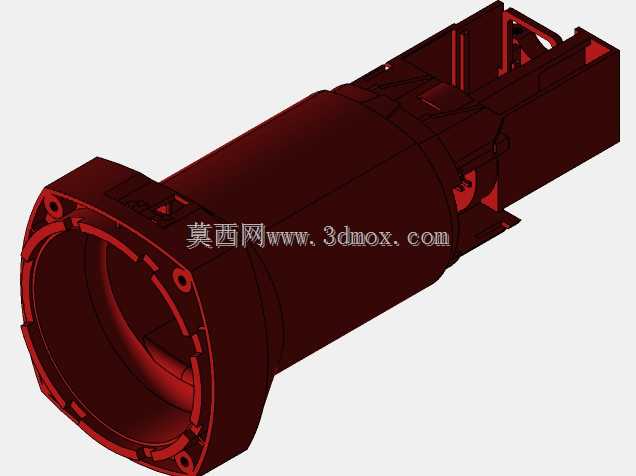

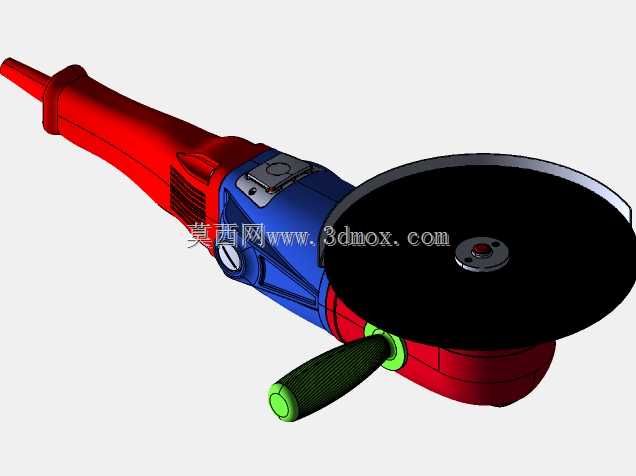

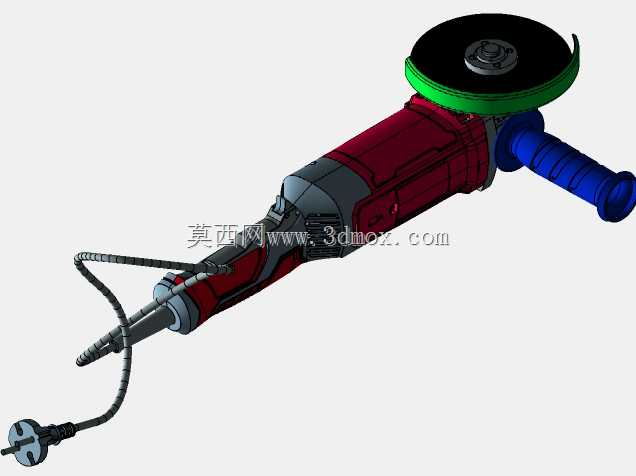

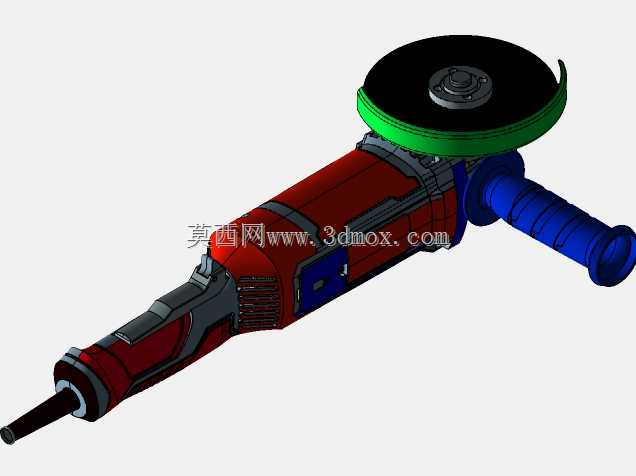

　　在现场小件修配、五金加工的零散作业场景里，手持角磨机进行打磨、切割作业时，常因手部施力不稳出现加工面偏移、进给深度失控的问题，尤其是需要在圆管、薄板材上完成定点铣削、钻孔类作业时，纯手持操作的精度很难满足装配要求，这套导向固定工装就是针对这类现场加工痛点做的结构设计。整套结构以底部方形安装底板作为承载基准，底板上垂直固定两根平行的光轴立柱作为升降导向载体，两根立柱的顶端通过一块横向连接顶板做刚性固定，避免立柱受侧向力出现歪斜，保证导向方向始终垂直于底板安装面。横向穿装的圆管夹持座可以沿两根光轴做上下滑动，夹持座上开有适配常见手持角磨机颈部夹持尺寸的弧形卡槽，通过侧面的锁紧压块可以将角磨机主机牢牢固定在滑动座上，

　　角磨机的输出轴方向垂直对准底板中心的加工工位，作业时不需要操作人员全程托举角磨机的重量，只需要控制进给压力即可。滑动座与底部底板之间设置了带刻度的竖直标尺，贴装在其中一根立柱旁的侧装立板上，标尺刻度从底板加工面位置向上标注，操作人员可以根据需要的加工深度，提前调整滑动座的下行限位位置，避免进给过量打穿工件或者损伤磨片。滑动座上还设置了弹性复位结构，当操作人员松开下压的施力后，滑动座会带动角磨机自动抬升复位，离开工件加工面，避免磨片长时间接触工件出现过热烧蚀的问题。底板的中心加工位置预留了避让沉孔，适配不同直径的磨头、钻头作业时的排屑与伸出空间，同时底板上开有多个条形安装槽，可以通过T型螺栓或者压板将整套工装固定在钳工台、

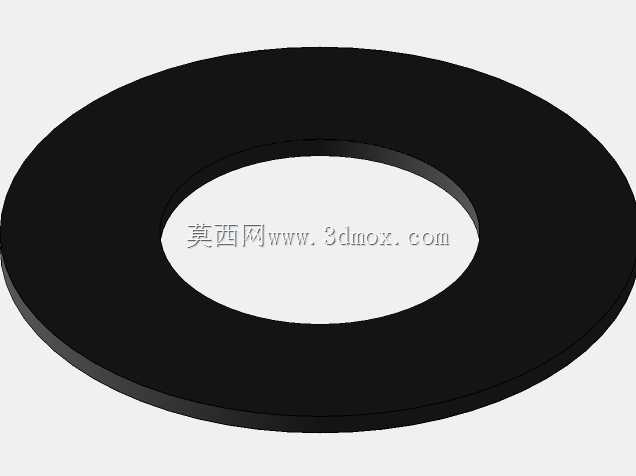

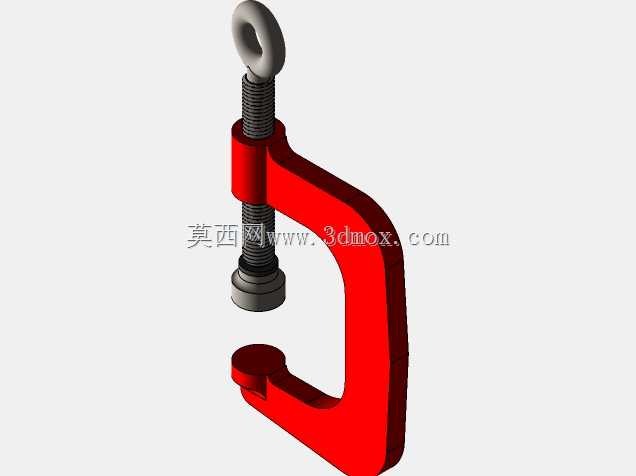

　　临时加工支架上，也可以通过夹具将工装夹持在大型工件的待加工表面，适配现场不同的安装条件。横向设置的圆管穿装孔位于滑动座的中部位置，可以穿装不同外径的圆管类工件，穿装孔的侧面设置锁紧螺钉，穿入圆管后拧紧螺钉即可固定工件位置，让角磨机的输出端对准圆管表面的待加工位置，完成圆管表面的开槽、定点钻孔、打磨坡口等作业，不需要额外制作圆管定位夹具。整套结构的导向配合间隙控制在0.05mm以内，光轴与滑动座内的直线轴承配合，保证上下滑动时没有卡滞、侧向晃动的问题，角磨机固定后的输出轴跳动量可以控制在0.1mm以内，满足常规五金加工、现场修配的精度要求。设计时充分考虑了角磨机作业时的振动特性，所有连接位置都设置了防松垫圈，

　　避免长时间振动导致连接螺栓松动，夹持角磨机的卡槽内贴有橡胶减震垫，既可以增大夹持摩擦力防止角磨机工作时出现转动移位，也可以吸收角磨机运转时产生的高频振动，降低操作人员握持下压时的震感。这套工装不需要对原有角磨机做任何破坏性改装，只需要松开夹持座的压块就可以快速装拆角磨机，拆下后角磨机依然可以作为普通手持工具使用，兼顾了固定作业的精度与手持作业的灵活性。在管道安装现场、小型五金加工门店、设备维修班组的作业场景中，这套工装可以替代小型台钻、铣削设备完成很多轻量加工作业，不需要额外配置电源之外的动力源，整体重量轻便，转运携带方便，安装调试时间短，非常适合零散、非批量的现场加工作业使用。结构上没有复杂的异形零件，所有板材、光轴、标准件都可以通过常规机加工方式获得，加工成本低，维护简单，日常使用只需要定期给光轴导向面涂抹润滑脂，检查锁紧部件的松紧程度即可，不需要复杂的日常保养。
