5毫米直插式多色发光二极管结构模型

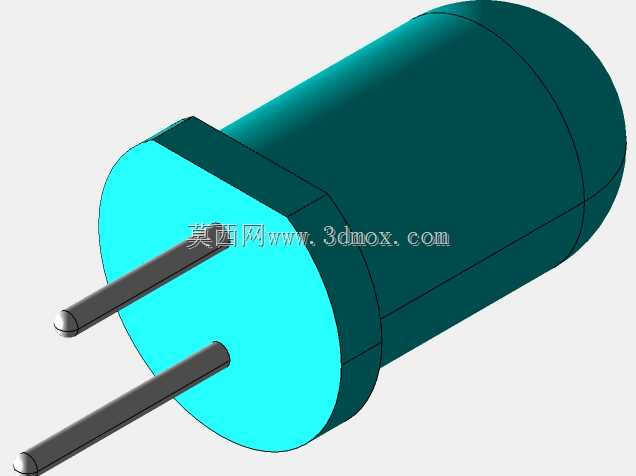

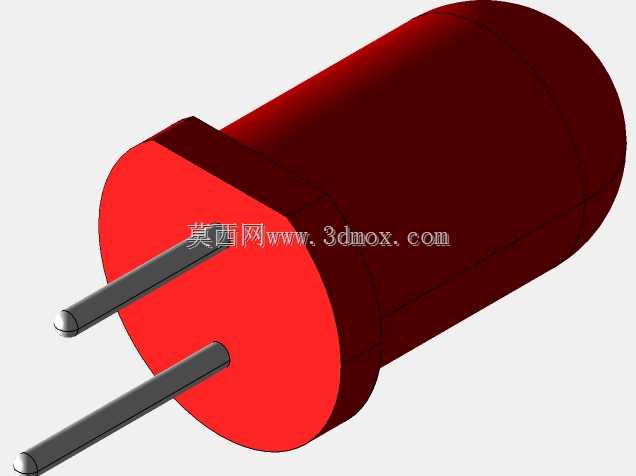

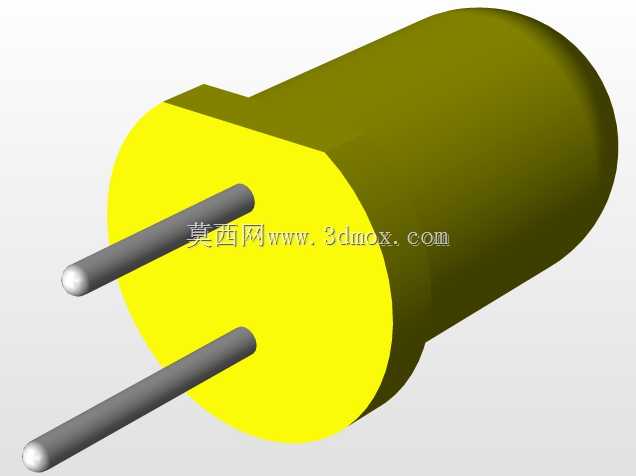

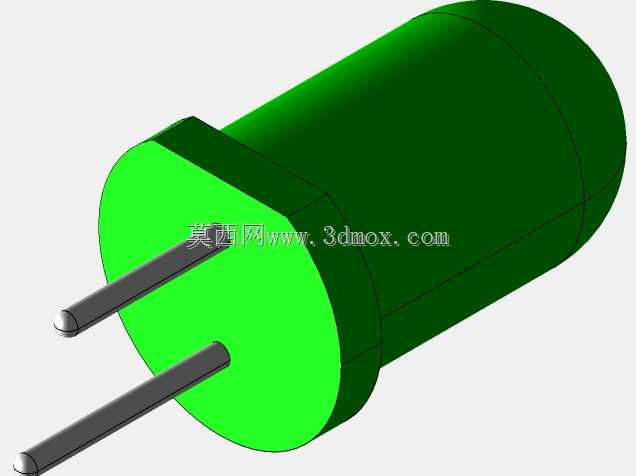

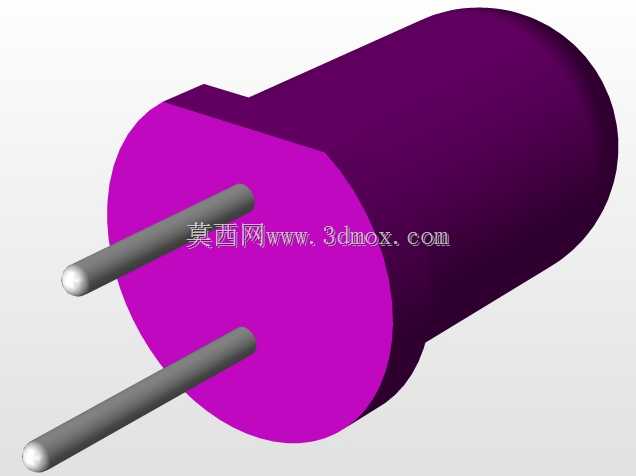

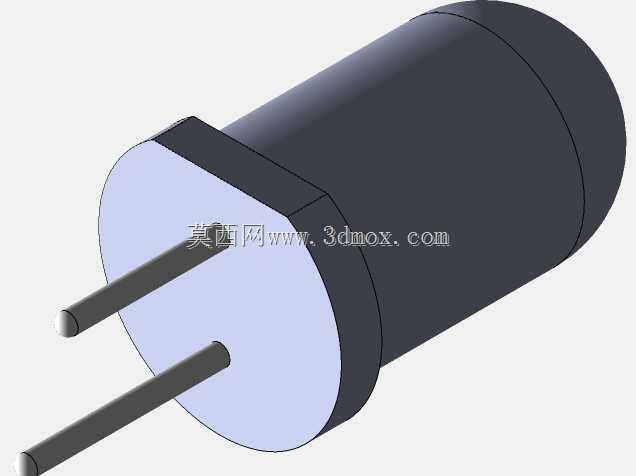

　　在消费电子、工业控制板卡、仪器仪表面板的设计环节中，直插式发光二极管是最常用的板载指示元件，本次建模的5mm规格直插LED，覆盖红、黄、蓝、紫、浅蓝、橙多种发光色号，完全匹配常规通孔焊接工艺的安装要求。从实际选型应用来看，这类5mm直插LED常被用于设备电源状态指示、信号通路告警、功能档位提示、按键背光补光场景，比如工控柜面板的运行指示灯、小型家电的功能档位提示、实验教具的电路状态显示、电源适配器的通电指示，都大量采用该规格元件，其成熟的封装结构、低廉的采购成本、稳定的发光性能，是板载指示方案里的首选元件之一。

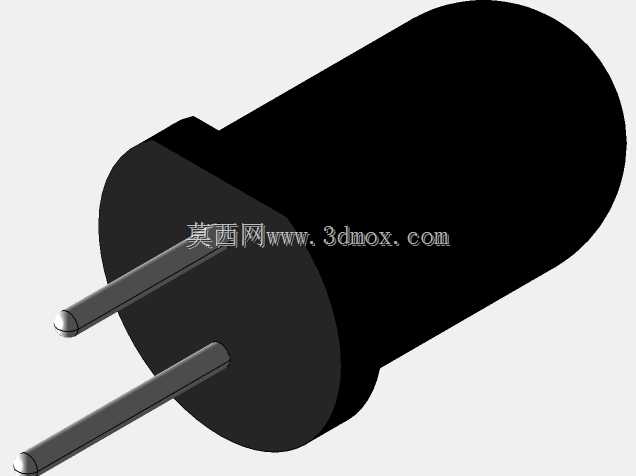

　　建模过程中首先还原了环氧封装的外形结构，主体圆柱段直径严格控制在5mm公差范围内，顶端做了微弧收边处理，匹配实际量产LED的光学透镜弧度，这部分弧度直接影响发光的散射角度，常规5mm直插LED的发光半角在15°到30°区间，建模时保留了透镜段与基座段的台阶差，该台阶是生产过程中封装模具的合模位置，也是自动插件机识别元件定位的基准特征，能直接适配AI自动插件的抓取定位要求。引脚部分采用两根平行圆柱引脚设计，引脚直径0.5mm，引脚中心间距2.54mm，完全匹配通用PCB板的标准通孔焊盘间距，引脚长度预留了常规波峰焊所需的伸出余量，同时还原了引脚根部与环氧基座衔接的过渡结构，避免建模时出现直角应力集中的失真问题，实际生产中该过渡段能缓解引脚弯折时对封装内部键合线的拉扯应力，降低元件装配过程中的损坏率。

　　从安装边界来看，该元件在PCB板上的占用空间需考虑圆柱直径的占位，布局时相邻同规格LED的中心间距不小于6mm，避免元件本体干涉，引脚伸出PCB背面的长度控制在2mm到3mm区间，既满足焊接浸润要求，也不会出现引脚过长触碰其他元件引脚造成短路的问题。不同发光色的LED，其正向导通压降存在差异，但外形封装尺寸完全一致，因此建模时统一了封装外形，仅通过材质颜色区分不同发光色的透镜外观，方便设计人员在做PCB布局时直接调用，不需要重复调整安装孔位与占位空间。

　　设计思路上完全还原实物的装配特征，没有做多余的艺术化修改，环氧封装的表面做了半哑光的材质处理，匹配实际元件的封装质感，发光面的透镜部分保留了轻微的透光质感，能直观区分发光区与基座部分。在做面板开孔设计时，该规格LED对应的面板安装开孔直径通常为5.1mm到5.2mm，开孔边缘到引脚的安全距离不小于1mm，避免安装时挤压引脚造成变形。对于需要做灯套配套的设计场景，该模型的圆柱段外径公差参考行业通用的±0.1mm标准，能直接匹配常规5mmLED灯座、灯套的配合尺寸，不需要额外调整配合公差。

　　在电路设计适配层面，该模型的引脚极性做了隐含的特征还原，实际元件中长引脚为正极、短引脚为负极，建模时保留了引脚长度差的特征，方便设计人员在三维布线时快速识别极性，避免布线时出现正负极接反的问题。同时封装内部的支架结构虽然做了外观简化，但整体外形的重心位置与实物一致，在做PCB板的抗震仿真、跌落仿真时，该模型的重量分布参数能匹配实际元件的重量特征，保证仿真结果的准确性。这类直插LED相比贴片LED，拥有更高的发光高度，更适合需要从设备外壳向外引出指示光的场景，不需要额外加导光柱就能实现清晰的指示效果，在很多对成本敏感、结构空间充足的设备中，依然是不可替代的指示元件。
