3毫米直插式多色发光二极管结构模型

　　日常做消费类电子、工控板卡的结构布局时，3mm直插LED是绕不开的基础元器件，很多刚入行的结构工程师容易忽略这类小元件的安装边界，导致后期打样出现元件顶壳、焊盘干涉、发光角度偏移的问题，这个模型还原的就是量产中最常用的圆头直插3mm多色LED的完整结构，能直接用于PCB布局校验、结构件开孔避让的参考。

　　先从实际应用场景说，这类3mm直插LED的适用范围极广，小到家电控制面板的电源指示灯、充电器的充电状态提示，大到工控设备的故障告警灯、仪器仪表的量程指示位，甚至是玩具类产品的发光装饰件，都能看到它的身影。相比贴片LED，直插式的3mmLED引脚强度更高，抗振动性能更好，在一些有轻微振动的工业设备场景下，不会出现贴片元件常见的虚焊掉件问题；同时圆头封装的聚光效果更好，发光指向性强，不需要额外加导光件就能在1-3米的观测距离下清晰识别亮灭状态，适合设备面板的外露指示场景。

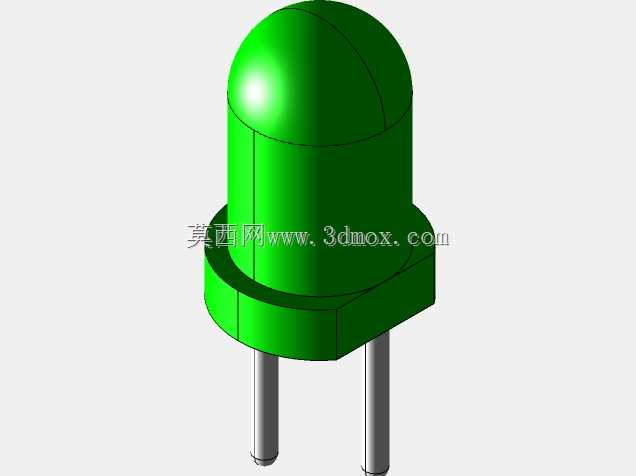

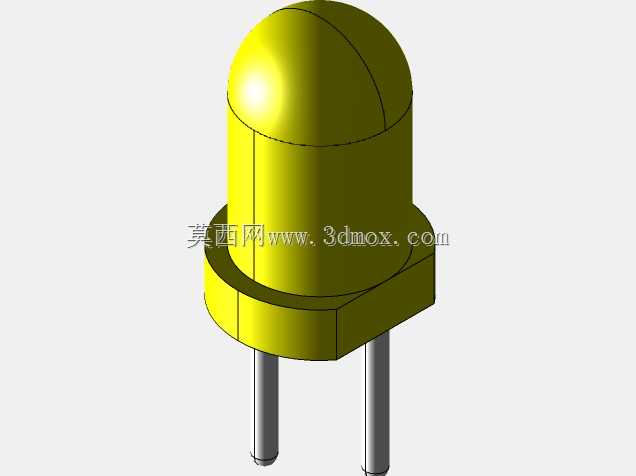

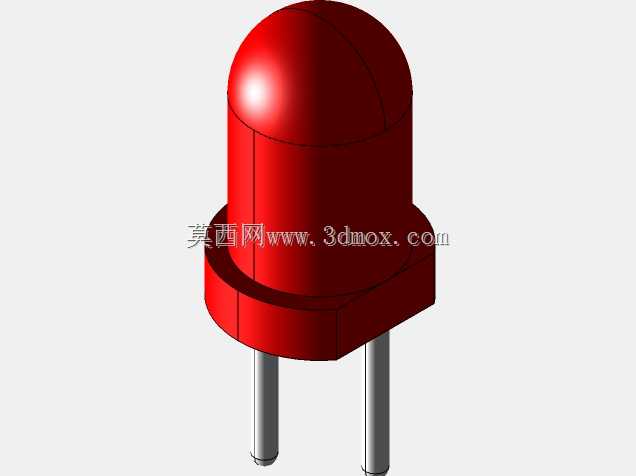

　　从功能特性来看，这个模型覆盖的多色规格包含红、黄、蓝、紫、浅蓝、橙几种常用发光色，不同颜色对应不同的正向导通压降，在做电路匹配时需要对应选配限流电阻，但从结构层面来说，所有颜色的3mm圆头直插LED封装尺寸完全统一，不需要针对不同颜色调整安装孔位或者结构避让空间，这也是这类元件能成为通用标准件的核心原因。封装本体采用环氧材料注塑成型，顶部的半球形曲面是经过光学设计的聚光结构，能把芯片发出的光线集中在轴向15-30度的范围内，避免光线过度散射导致指示辨识度下降；本体下方的方形定位台是很多工程师容易忽略的结构，这个台阶的作用是在插件焊接时抵住PCB板面，控制元件的插装高度，避免插装过深导致焊盘连锡，或者插装过浅导致引脚受力弯折。

　　设计建模的时候，首先要严格卡准安装边界尺寸：本体圆柱部分的直径严格控制在3mm公差范围内，对应面板上的开孔直径通常设计为3.2-3.3mm，预留0.2mm左右的装配间隙，既不会因为间隙过大导致元件晃动，也不会因为间隙过小出现插装卡滞。引脚的中心距是2.54mm，刚好匹配标准万用板、PCB的标准孔距，两个引脚的直径为0.5mm，对应PCB焊盘的孔径设计为0.8mm，既能保证插件顺畅，也能让焊锡充分包裹引脚形成可靠焊点。引脚的长度通常保留10-12mm的有效长度，既满足波峰焊的工艺要求，也方便后期手工焊接时修剪引脚长度。建模时顶部的半球形曲面要和圆柱部分做相切过渡，不能出现拼接棱线，否则会影响光线的折射路径，和实际元件的发光效果出现偏差；下方的定位台厚度为1mm，边长3.5mm，刚好卡在PCB表面，建模时要把定位台的下表面和PCB安装面的重合关系做准确，才能真实模拟实际装配后的高度位置。

　　很多工程师在做结构装配校验时，容易只画一个简单的圆柱代替LED，忽略顶部半球的高度和下方定位台的尺寸，导致实际装配时，半球部分顶到面板的透光孔位置，出现装配间隙不均匀、漏光的问题，或者是定位台和PCB上的丝印、周边贴片元件出现干涉。这个完整模型把所有结构细节都做了还原，包括引脚的金属质感、环氧封装的曲面弧度，在做整机装配干涉检查时，能直接导入装配体，校验面板开孔位置、LED和周边元件的安全距离，比如LED和旁边的按键、接线端子之间要预留至少1mm的间隙，避免焊接时热量传递导致周边元件损坏，也方便后期维修时的拆换操作。

　　另外在做导光结构设计时，这个模型也能作为光学路径的参考，顶部半球的顶点到PCB板面的总高度是5.3mm左右，如果面板距离PCB的高度大于这个数值，就需要在面板和LED之间增加导光柱，把光线传导到面板表面，这时候可以根据模型的半球位置，对准导光柱的入射端面，保证光线能充分进入导光柱，减少光损。如果是直接外露的安装方式，面板的透光孔要做倒角处理，避免孔壁遮挡光线的出射角度，这时候参考模型的发光角度范围，就能准确计算透光孔的倒角大小，保证在设计的观测角度范围内都能清晰看到LED的亮灭状态。

　　从生产工艺的角度来说，这类直插LED的封装是先将发光芯片绑定在引脚上，经过焊线、点胶、模压成型、切脚等工序完成，建模时还原的两个引脚长度差，也是为了匹配生产过程中的极性识别需求，长引脚为正极，短引脚为负极，在做PCB封装设计时要对应好极性丝印，避免生产时插反导致元件不亮。模型里的引脚根部和封装本体的结合处做了圆角过渡，这也是实际生产中的工艺结构，避免引脚弯折时出现应力集中，导致封装本体开裂或者引脚断裂，在做引脚弯折成型的结构设计时，弯折位置要距离封装本体至少2mm以上，避免损伤内部的焊线结构。
