直插式陶瓷电容电子元器件三维结构

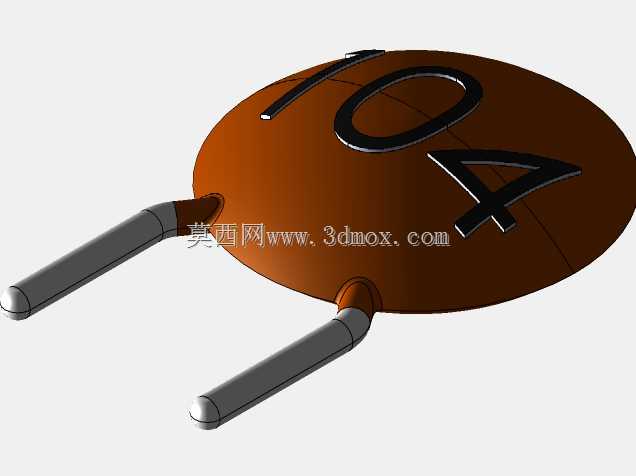

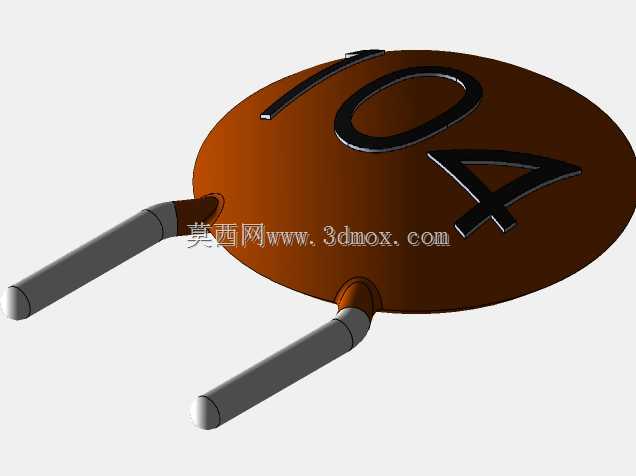

　　在消费电子、工业控制板卡、小型家电控制回路的PCB设计环节，直插式陶瓷电容是板上最常见的被动元件之一，这类PTH封装的电容承担着电源退耦、信号滤波、高频旁路的核心作用，在波峰焊、手工焊的生产场景中，直插引脚的结构相比贴片元件拥有更高的机械连接强度，在存在一定振动的工业设备板卡上，这类元件的抗脱落表现更稳定，是很多入门级工控板、电源适配板上的标配元件。做PCB封装库建模的时候，很多新手容易忽略这类元件的实际外形公差，要么把电容本体直径做小导致装配时丝印框和元件干涉，要么把引脚间距做偏，过波峰焊的时候引脚没法顺利穿过PCB焊盘孔，直接造成生产环节的返修。这个模型还原的是常规圆片陶瓷直插电容的结构，本体采用棕褐色陶瓷封装的典型外观，

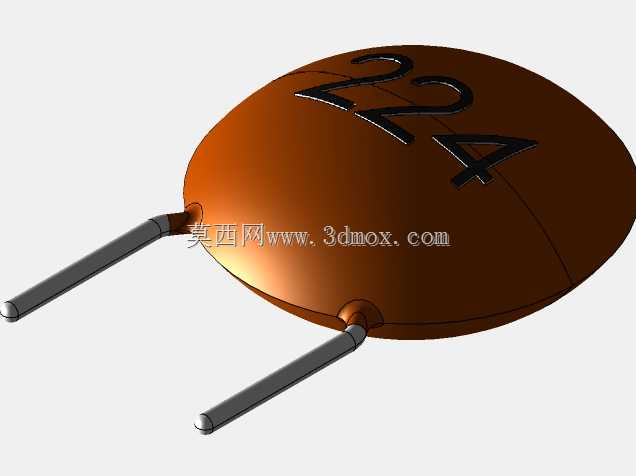

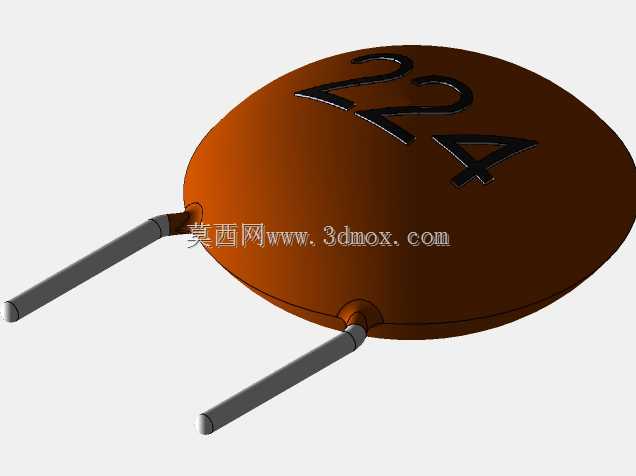

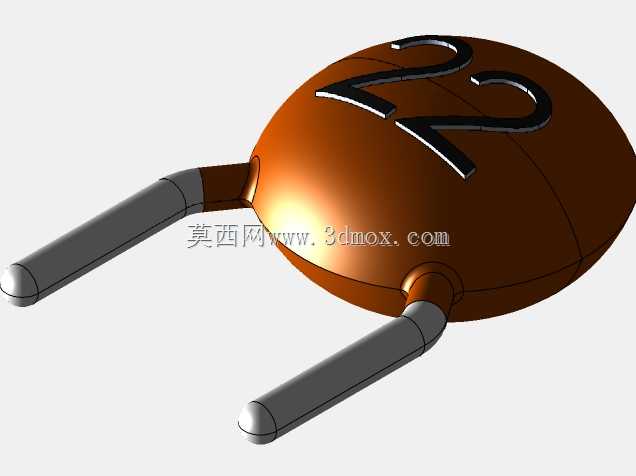

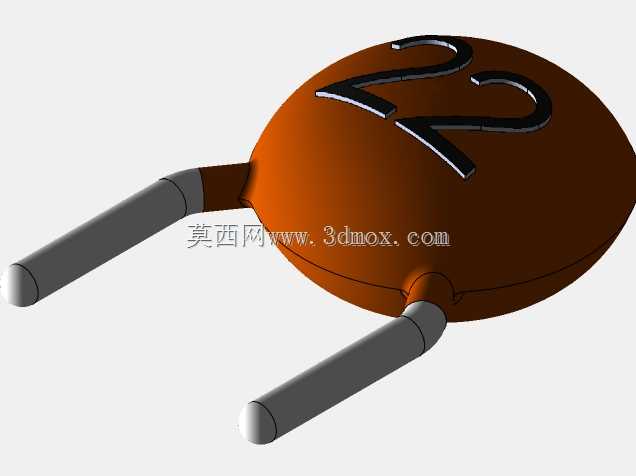

　　表面印有容值标识，对应104即100nF、224即220nF、22即22pF的常规容值段，覆盖了大部分低压信号回路的常用容值范围。从设计细节来看，模型还原了电容本体的圆弧过渡结构，两个引脚从本体底部引出，带有符合实际加工工艺的弯折弧度，引脚直径匹配常规0.5mm-0.6mm的线径规格，引脚伸出长度预留了波峰焊所需的剪脚余量，安装时两个引脚的中心距匹配常规2.54mm网格的PCB孔位，不需要额外调整孔位坐标就能直接适配通用万能板、标准PCB封装库的焊盘位置。在做整机结构干涉检查的时候，这类电容的本体高度是容易被忽略的点，很多结构工程师在排布板上元件的时候，只关注芯片、接插件的高度，忽略这类直插电容的本体突出高度，最后装配外壳的时候出现电容顶壳的问题，这个模型准确还原了不同容值对应的本体厚度与直径参数，100nF规格的本体直径在7mm左右，本体厚度在3mm左右，加上引脚弯折后的整体高度控制在8mm区间，22pF的小容值规格本体更小，直径在4mm左右，整体高度不超过5mm，在做结构装配校验的时候可以直接调用模型测量安全间隙，不需要反复打样确认元件空间。从实际应用场景来说，这类电容除了常规的信号滤波，在简易RC延时回路、高频信号耦合回路里也大量使用，陶瓷材质的温度稳定性相比电解电容更好，在-40℃到85℃的常规工控工作温度区间内，容值漂移量控制在允许范围内，适合对成本敏感、可靠性要求中等的民用、工业级电路场景。

　　建模的时候特意还原了引脚与本体连接位置的包封结构，实际生产中这个位置是陶瓷本体与金属引脚的密封点，做结构受力分析的时候，这个位置是引脚受力的薄弱点，如果装配时引脚弯折位置过于靠近本体，很容易造成陶瓷本体开裂，导致电容失效，模型里特意把引脚弯折的起始位置设置在离本体1mm左右的位置，符合实际元件的加工规范，在做装配工艺模拟的时候，可以直观提示工艺人员预留足够的引脚弯折安全距离，避免生产过程中损坏元件。另外在做PCB布局的电磁兼容仿真时，准确的元件外形模型可以帮助工程师更精准的计算元件之间的寄生参数影响，直插电容的引脚长度会直接影响高频下的等效串联电感，模型里还原的引脚长度参数可以直接导入仿真软件，计算不同安装高度下的高频滤波特性，

　　帮助优化板上电容的排布位置，提升电路的抗干扰能力。很多开源封装库里面的直插电容模型都是简化的圆柱体加两根直杆，没有还原引脚的弯折弧度和本体的标识细节，在做产品渲染、装配工艺演示的时候，简化模型的真实感不足，这个模型保留了本体表面的丝印标识细节，引脚的金属质感和陶瓷本体的哑光质感区分明确，不管是用于生产环节的干涉校验，还是用于产品说明书的三维配图、教学演示的结构展示，都能满足使用需求。在做手工样件焊接的装配模拟时，模型的引脚位置和实际元件完全匹配，可以提前在三维环境里模拟引脚插装的顺序，确认电容的极性方向——虽然这类陶瓷电容没有正负极要求，但丝印标识的朝向可以帮助生产环节做目视检查，确认元件容值是否插对，减少错料的概率。
