做消费类电子、工控小控制板的结构设计时,这类六针脚直插按钮开关是板上最常见的人机交互元件之一,但凡需要用户手动触发通断信号、切换电路状态的场景,从小型手持检测设备的功能按键、工控面板的点动控制位,到小家电的功能切换键、DIY电子制作的输入触发端,都能见到这类元件的身影。和常见的两针脚轻触开关不同,六针脚的结构自带双路通断能力,按下时可以同时切换两组独立电路的连接状态,不需要额外外接继电器做信号分路,在需要同步触发两路信号、或者做电源与信号回路同步通断的板卡设计里,能省掉不少板上布线空间,也能降低外围元件的BOM成本。

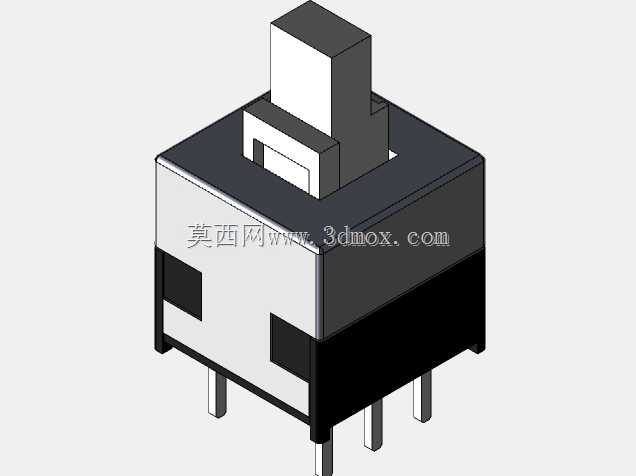

从实际建模还原的结构来看,这款开关采用直插式安装设计,底部六根金属针脚的排布严格遵循通用PCB焊盘孔位规范,针脚长度预留了足够的波峰焊吃锡空间,安装时针脚穿过PCB对应通孔后,元件本体底部和板卡表面预留0.2mm左右的间隙,既可以避免焊接时助焊剂残留堆积在元件底部造成绝缘隐患,也能给元件按压时的微小形变留出缓冲余量,不会因为长期按压导致针脚受力脱焊。开关本体采用方型塑壳结构,外壳用阻燃PBT材质注塑成型,边角做了0.3mm的圆角过渡,既可以避免生产转运过程中塑壳边角崩裂,也能在SMT或者手工插件时更顺畅地对位,不会因为直角锐边卡接在料管或者喂料架上。顶部的按键帽做了凸起式设计,按压行程控制在2.5mm左右,按压力度设置在1.5N-2N区间,既不会因为力度太轻造成误触发,也不会因为按压力度过大导致用户长期操作产生疲劳感,内部的自锁结构采用经典的棘轮卡扣设计,第一次按下时卡扣卡合保持导通状态,第二次按下时卡扣脱开复位到断开状态,整个动作的行程反馈清晰,按压到位时有明确的触感反馈,不需要额外加装指示灯就能让操作者明确感知开关的状态切换。
建模过程中需要特别注意几个安装边界的尺寸控制:首先是开关本体的外形长宽尺寸,要和PCB上预留的元件丝印框完全匹配,本体宽度不能超过相邻元件的安全间距,尤其是在板卡空间紧张的手持设备里,开关侧面和周边电阻、电容等贴片元件的间距要保持在0.5mm以上,避免插件或者焊接时干涉周边元件;其次是顶部按键的突出高度,要匹配设备外壳的按键开孔深度,按键顶面和外壳按键帽的间隙控制在0.1mm-0.2mm,既不能间隙过大导致按键晃动,也不能间隙过小造成外壳按压到按键产生误触发;另外六根针脚的位置度公差要控制在0.1mm以内,否则插件时会出现针脚对不准焊盘孔的问题,强行插装会导致针脚弯曲变形,影响焊接可靠性。内部结构的建模还原上,要把塑壳内部的卡扣导向槽、弹簧定位柱、金属触点的安装槽都做出来,这些结构直接决定了开关的按压寿命和通断可靠性,金属触点采用铜镀银材质,接触电阻控制在20毫欧以内,能通过最大2A的直流电流,满足大部分低压控制回路的载流要求,弹簧采用不锈钢材质,经过疲劳测试可以承受至少1万次的按压循环不会出现弹力衰减。
在实际选型应用中,这类开关的使用场景要避开强腐蚀、高湿度的恶劣环境,塑壳的密封等级是IP40,只能防止直径大于1mm的固体异物进入,不能防水防油,如果是在厨卫设备、户外工控设备上使用,需要额外在按键位置加装防水硅胶套,避免水汽或者油污进入开关内部造成触点氧化短路。另外在PCB布线时,六根针脚的走线要注意区分两路独立回路,不要出现不同回路的走线短接问题,大电流回路的走线宽度要根据载流量做加宽处理,信号回路可以走常规0.25mm线宽,焊接时烙铁温度控制在350℃以内,焊接时间不要超过3秒,避免高温传导到开关内部融化塑料结构,导致内部卡扣卡顿失效。做三维建模的时候,要把开关的按压活动状态做出来,分别还原按下锁定和弹起复位两个状态的外形尺寸,方便结构设计师做外壳开孔的干涉检查,尤其是在做整机装配仿真的时候,要模拟按键按下的最大行程,确认按键在全行程范围内不会和外壳内部的筋位、其他板上元件产生碰撞,很多新手设计师容易忽略按键的活动行程,只按照自由状态的尺寸做结构设计,最后组装完发现按键按到底会顶到内部的电池或者其他结构件,导致按键卡滞无法正常复位。
