工业流体输送管路及配套泵组储液系统

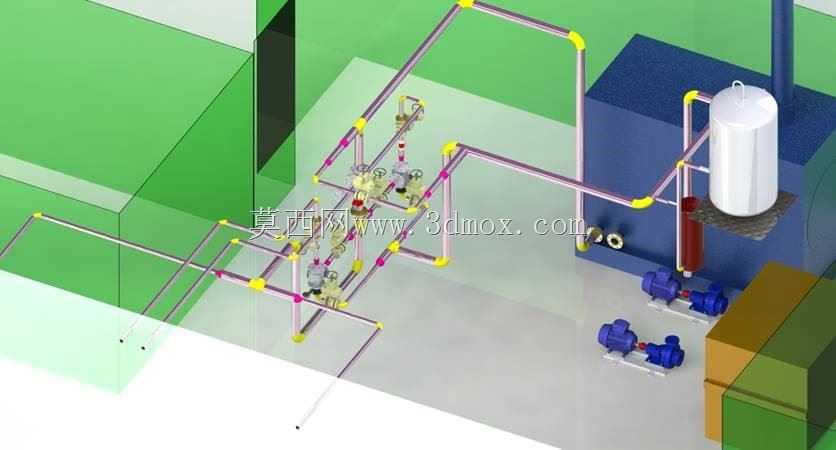

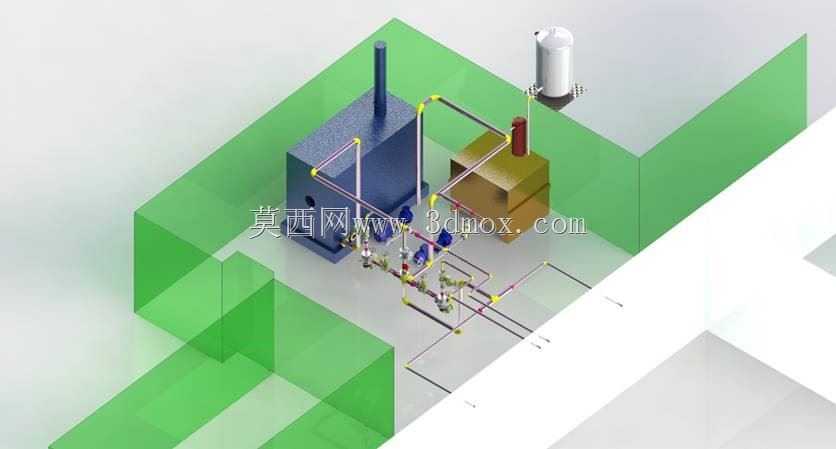

　　这套三维结构完整还原了中小型工业生产场景里的流体输送单元布局，覆盖从储液、动力输送到管路分配的全流程结构，可直接用于化工配料、循环水系统、小型药剂投加工位的方案设计参考。从现场安装边界来看，整套系统占地约4.2米长、2.8米宽，最高的立式储液罐顶部距安装地面2.1米，所有管路的最低排布高度距地面0.3米，预留了足够的地面巡检与底部检修空间，泵组安装基座比地面高出0.15米，可避免地面积水浸泡泵体接线端。设计过程中优先考虑了管路的应力分布，所有90度转向位置都采用标准弯头衔接，黄色标识的管架固定点间距严格按照流体管路设计规范设置，水平段管架间距不超过1.2米，垂直段固定点每1.5米设置一处，避免管路充液后因自重产生挠度变形。

　　管路上集成的多组阀门分别承担切断、流量调节、止回功能，靠近泵出口的位置设置了止回阀结构，可防止停泵瞬间管路内流体倒流冲击泵叶轮，阀门的操作手柄全部朝向巡检通道一侧，操作空间预留了0.4米的操作半径，日常开关调节时不需要额外挪动周边设备。两台卧式离心泵采用一用一备的布局设计，泵体进出口都采用软连接结构与管路衔接，可抵消泵运行时产生的振动传递到管路上，泵组的接线端统一朝向外侧，方便后期电气布线与维护。立式储液罐设置在系统的高位端，依靠重力可稳定给泵入口提供足够的灌注压，避免泵运行时产生气蚀，罐体侧面设置了液位接口与排污口，排污口距罐体底部0.05米，可完全排空罐内残留介质，罐体顶部的呼吸口结构可平衡罐内外压力，

　　避免输料过程中罐内产生负压抽瘪罐体。不同管径的管路衔接处都采用异径接头过渡，没有出现管径突变的结构，可减少流体在管路内的局部阻力损失，管路的坡度设置为千分之三，坡向储液罐方向，系统停机时管路内的残留介质可自流回罐内，不会在管段内积存残留。现场布局里还预留了传感器安装位，在泵出口总管、储液罐出口位置都预留了螺纹接口，可根据实际工艺需求加装压力、流量、温度检测元件，不需要后期对管路进行二次切割焊接。整套结构的所有连接法兰都采用统一的压力等级标准，紧固件的排布间距符合法兰安装规范，密封面的预留间隙均匀，可避免安装后出现渗漏问题。从建模细节来看，所有管路的中心线都做了对齐处理，弯头的曲率半径符合长半径弯头的标准尺寸，阀门的手轮尺寸、泵体的安装孔位、储液罐的支脚结构都完全按照实物等比例还原，导入装配环境后可直接生成工程图用于指导现场安装施工，也可作为流体仿真的基础模型，模拟不同流量下的管路阻力分布与泵组运行工况。
