带压合工位双段皮带输送检测工作站

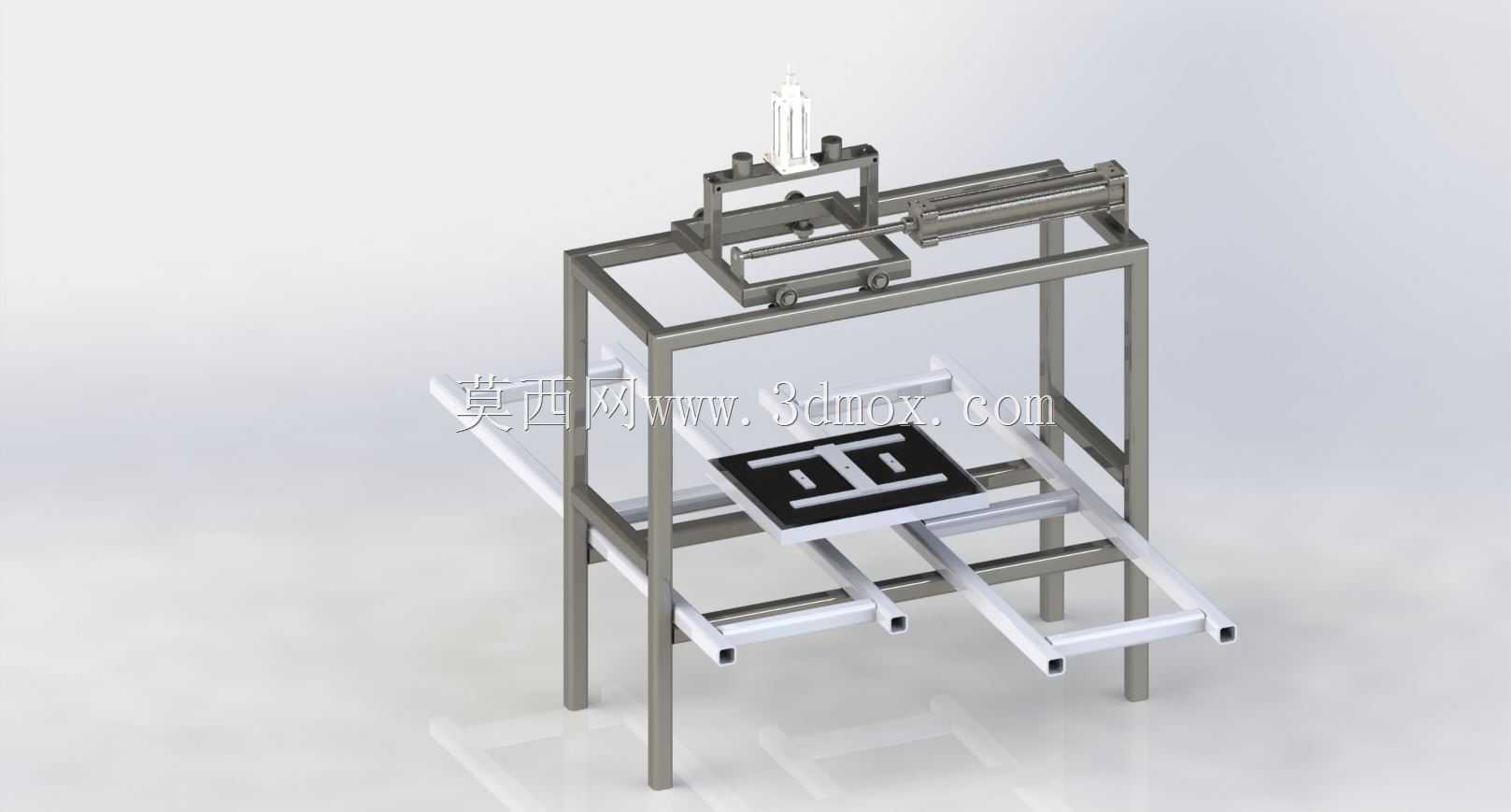

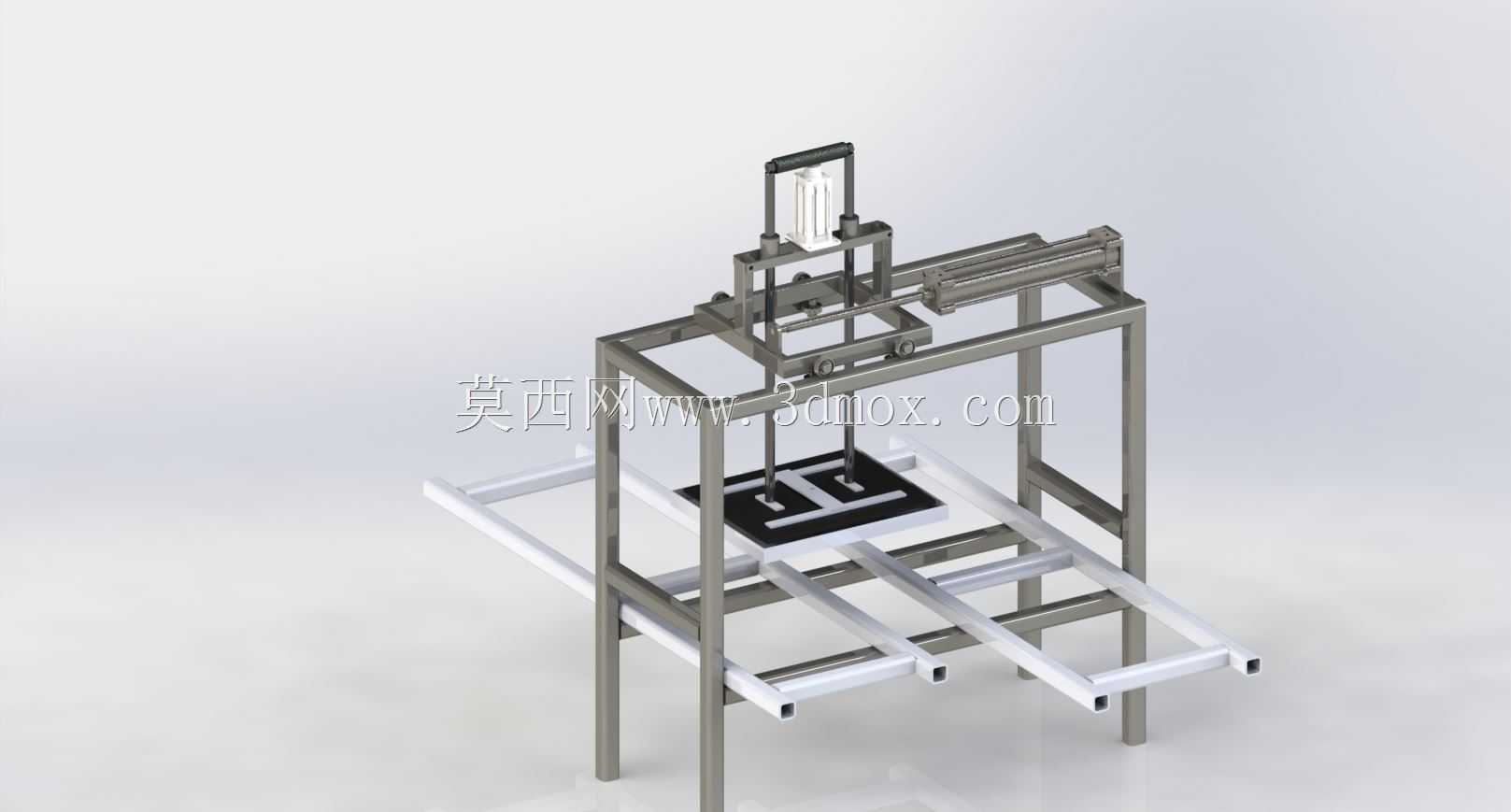

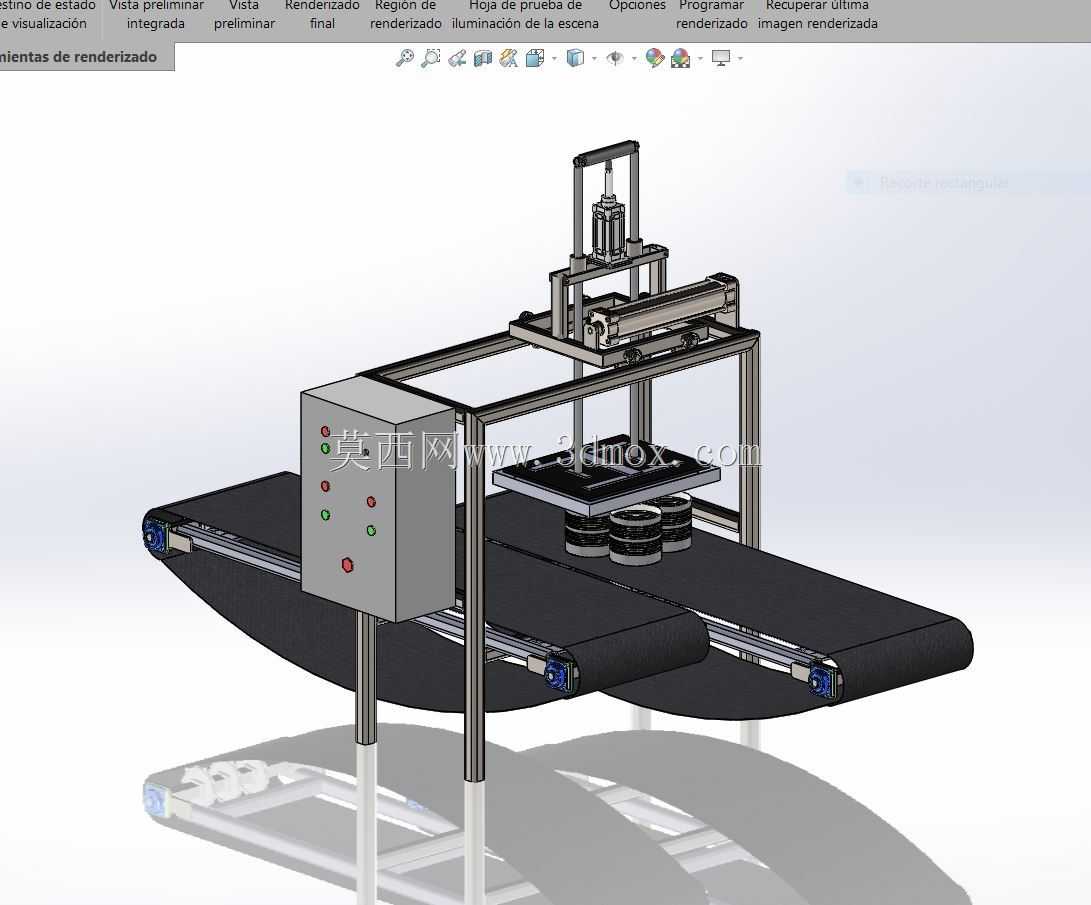

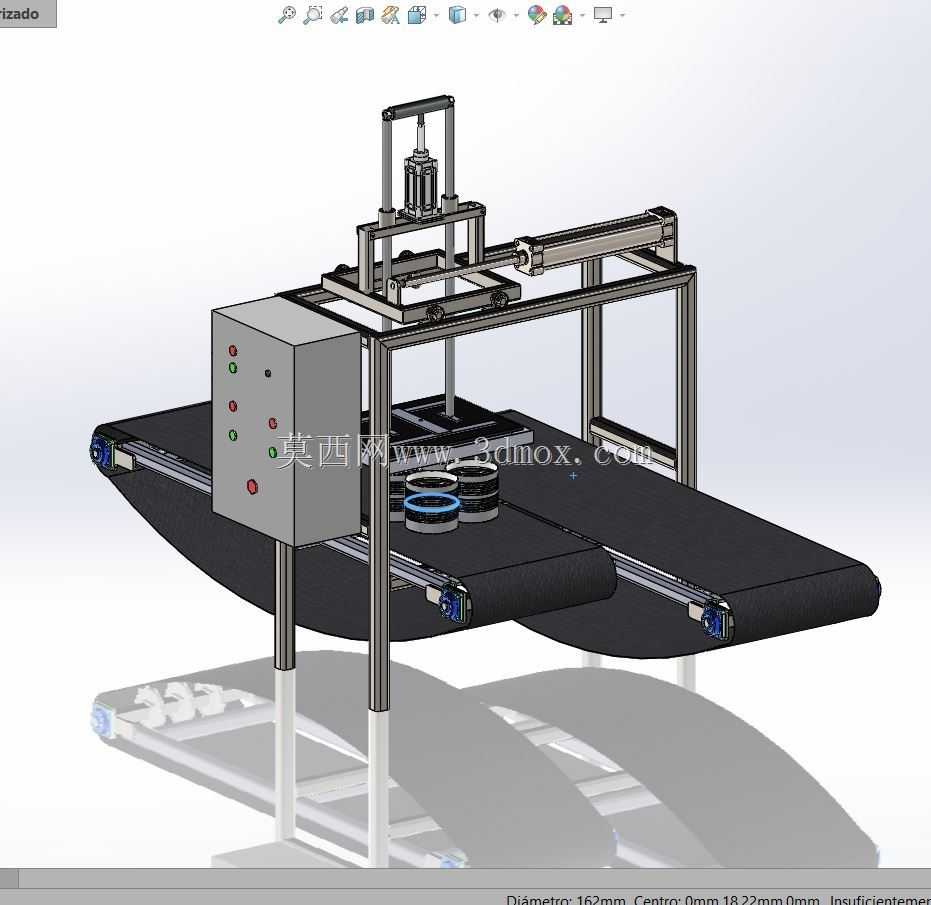

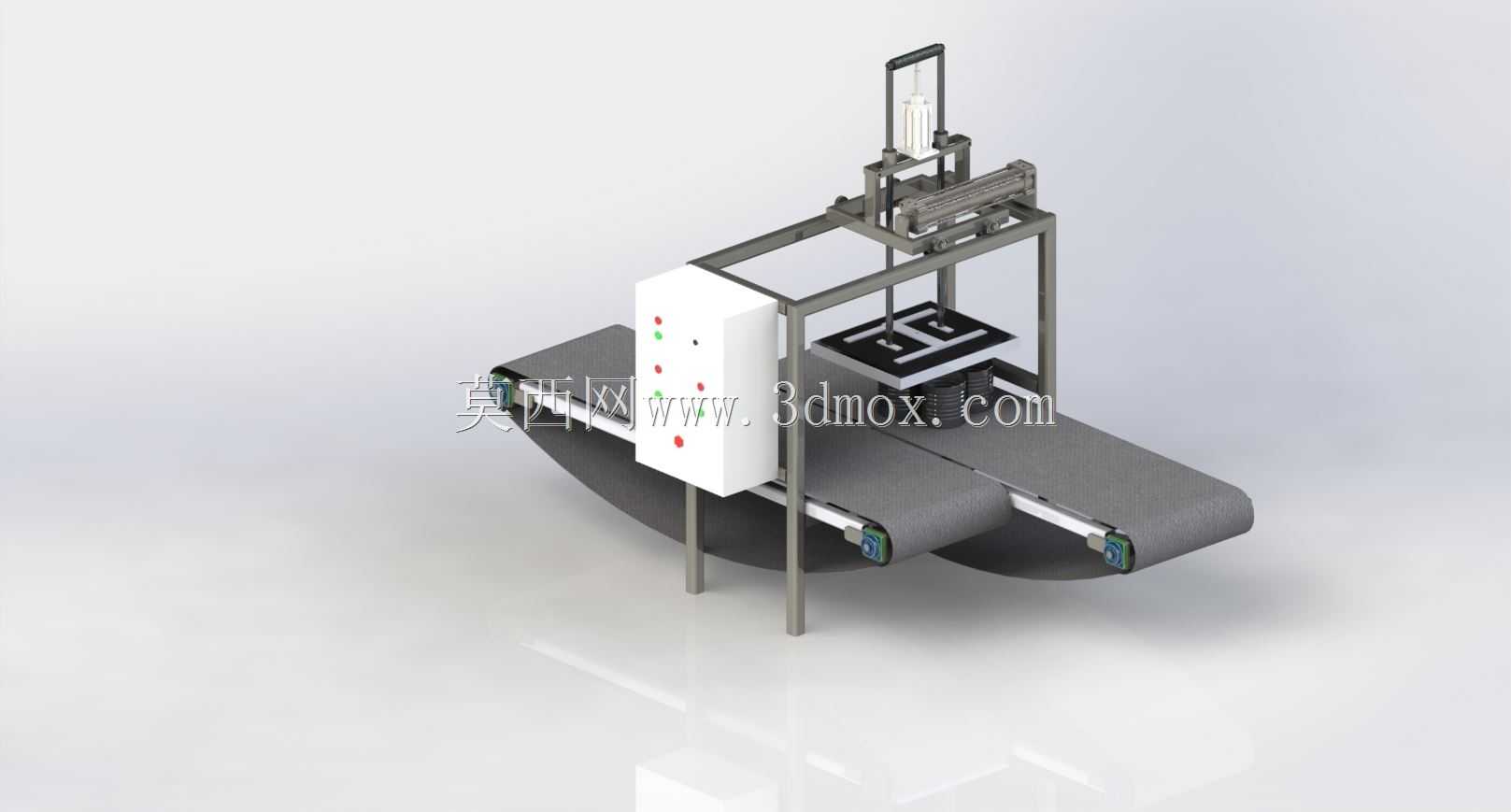

　　这套设备的核心应用场景集中在3C电子、小型五金零部件的产线中段工序衔接环节，主要承担工件的平面输送、到位定位、定点压合以及外观或功能检测的工序流转作用，区别于普通长距离输送线，它属于工序集成式的短程精密输送单元，不需要对接跨车间的物流链路，直接嵌入单工段的作业工位之间，适配节拍在12-18秒/件的中小批量柔性生产需求。从结构布局来看，设备采用双段平行皮带输送的设计思路，两段皮带之间预留了120mm的间隙，这个间隙并非安装误差，而是专门为下方的顶升定位机构预留的作业空间，当工件随前段皮带输送到间隙正上方时，光电触发信号会控制皮带停转，顶升机构从间隙处向上托举工件，脱离皮带面后完成精准定位，避免皮带滑动带来的位置偏差，保证后续压合和检测动作的位置精度。设备上方的门型机架采用4040标准铝型材搭建，整体安装边界控制在长1800mm、宽750mm、高1600mm的范围内，不需要额外做地基固定，直接通过底部的可调脚杯放置在车间平整地面上即可完成调平，脚杯的调节行程为±30mm，能够适配多数车间地面的不平整度，安装时不需要额外打孔预埋，转产移位时只需要断开气源和电源接口就能整体搬运，适配柔性产线频繁调整布局的需求。门型横梁上搭载的是直线滑台驱动的压合执行机构，滑台的有效行程为400mm，能够覆盖两段皮带上方的全部作业区域，压合头采用快换式接口设计，可以根据不同工件的压合需求更换不同规格的压头，压合行程通过气缸的磁性开关进行限位，

　　压合压力范围在50-300N之间可调，能够满足塑料壳体压装、标签贴合、小型零部件压接等多种轻载压合作业需求，不会因为压力过大损伤工件表面。设备左侧独立安装的电控柜采用厚度1.5mm的冷轧钢板折弯焊接而成，防护等级达到IP54，能够适应车间内存在少量粉尘的作业环境，柜门上布置了启动、停止、急停按钮以及三色状态指示灯，柜门和柜体之间设置了安全联锁开关，一旦柜门被非正常打开，设备会立即切断动力输出，避免调试或维护过程中发生安全事故，柜内预留了30%的安装空间，可以根据后续的工艺升级需求加装IO模块或者通讯板卡，不需要重新更换柜体。输送皮带采用厚度3mm的灰色PVC材质，表面做了哑光防滑处理，既能够避免工件输送过程中发生滑移，

　　也不会因为表面反光影响上方视觉检测工位的成像效果，皮带的张紧机构设置在输送线的两端，采用螺杆调节的方式，张紧力调整精度可以达到0.1mm，调节完成后通过锁紧螺母固定，避免长时间运行后皮带出现松弛跑偏的问题，两段皮带的驱动电机均采用200W的调速电机，输送速度可以在0-15m/min之间无级调节，能够匹配不同工序的作业节拍。在设计阶段，团队特意将压合工位的作业面高度设置在900mm，这个高度符合人工辅助上料的人机工程学要求，如果出现自动上料故障需要人工干预时，作业人员不需要弯腰或者抬手就能够完成工件的取放，降低长时间作业的疲劳感。设备的所有气动元件均集中布置在门型机架的后侧横撑上，气源处理三联件安装在机架侧面伸手可及的位置，

　　日常维护时可以很方便地观察油雾器的液位、调整气源压力，气动管路采用蓝色PU气管，沿铝型材的内置槽走线，外部没有裸露的管线，既避免了运行过程中管线被工件剐蹭破损，也让整体外观更加整洁。考虑到检测工位的需求，压合机构旁边预留了视觉相机和光源的安装位置，安装孔位采用标准的工业相机安装孔距，用户不需要额外打孔就可以直接加装视觉检测组件，完成压合后的工件尺寸检测、外观缺陷检测等工序，检测完成后的工件会随后段皮带流出，进入下一个作业工序。设备的机架底部除了可调脚杯之外，还预留了脚轮安装孔位，如果用户需要频繁移动设备，可以加装3寸的万向带刹脚轮，单人就能够推动设备完成位置调整。在结构强度校核阶段，团队针对门型机架的横梁做了挠度仿真，当压合机构处于横梁最远端、施加最大压合力300N时，横梁的最大挠度不到0.02mm，完全能够满足压合作业的精度要求，不会因为机架变形导致压合位置偏移。输送线的侧板采用厚度2mm的铝板加工而成，表面做了阳极氧化处理，耐磨性能优于普通喷漆钢板，长时间使用也不会出现表面锈蚀或者漆层脱落的问题，侧板上预留了多个传感器安装槽，可以根据不同的工件检测需求，在任意位置安装光电、光纤等检测传感器，不需要额外焊接支架。这套设备没有设计复杂的外壳护罩，一方面是为了降低设备整体成本，另一方面也是为了方便日常的清洁和维护，作业过程中产生的碎屑可以直接从皮带间隙落到下方的接料盘里，定期抽出接料盘清理即可，不需要拆解设备结构。
