长距多工位直线式工件输送检测设备

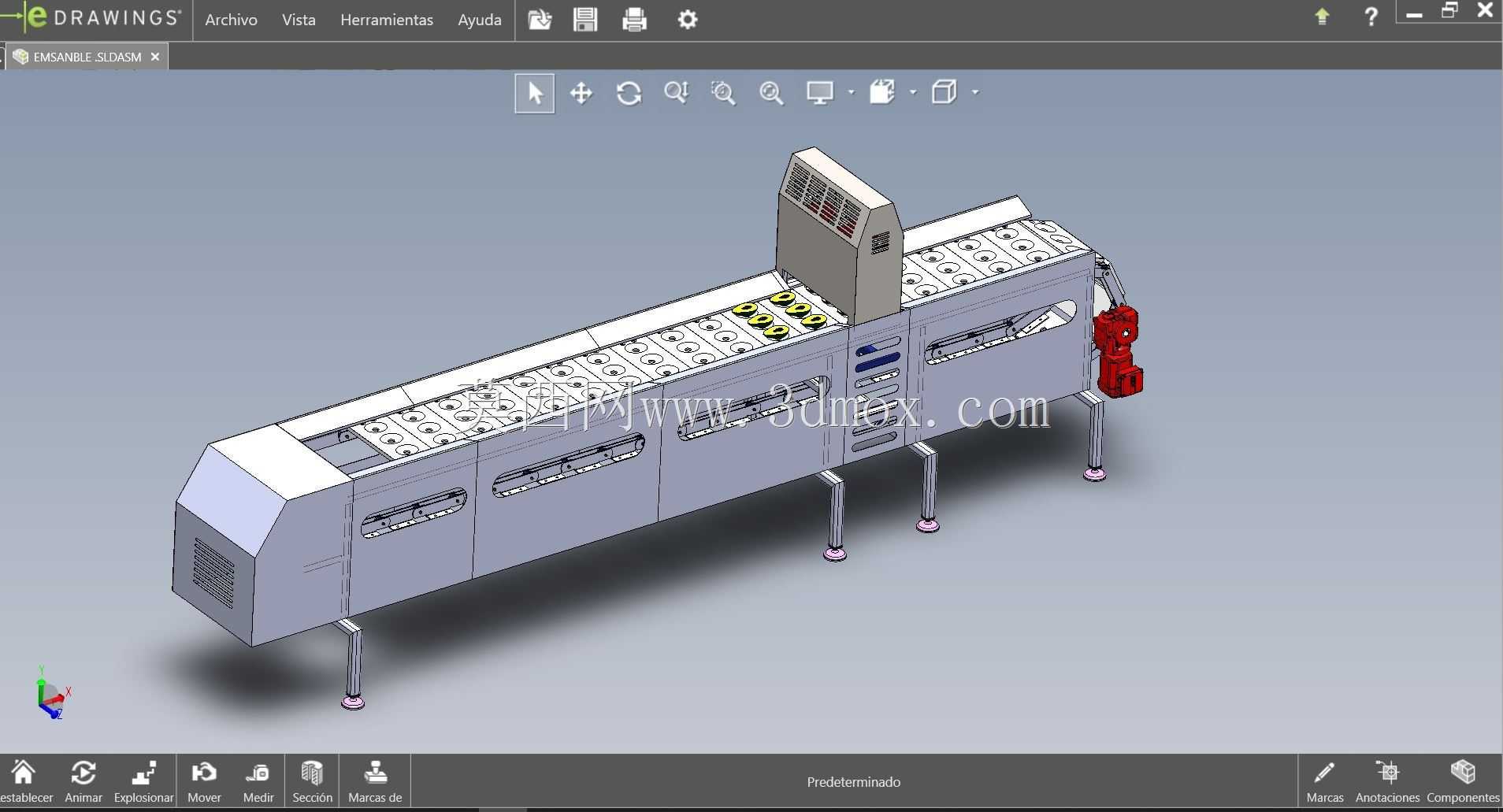

　　这款长距直线式输送设备的三维结构，核心面向连续化生产场景下的工件流转与在线工序整合需求，常见于食品分装、电子元器件检测、小型五金件加工等需要沿固定路径完成多工序作业的产线环节，替代传统人工逐工位转运的低效模式，将上料、检测、分拣、暂存等工序沿输送路径集成排布，压缩产线横向占用空间的同时，减少工件转运过程中的磕碰损伤风险。从结构布局来看，设备整体采用分段式模块化机架设计，主输送面沿长度方向排布多组独立定位工位，每个工位预留了标准安装接口，可根据实际工艺需求加装视觉检测探头、定位夹具、分拣拨杆或者喷码组件，不需要对主体机架做大规模改动就能适配不同规格工件的生产需求，这种模块化的设计思路也方便后期产线调整时的拆装重组，

　　降低产线迭代的改造成本。设备的支撑结构采用可调式脚杯设计，每个支撑脚都预留了高度调节余量，安装时可以根据车间地面的实际平整度调整整体水平度，避免输送面倾斜导致工件移位或者卡滞，支撑腿与主框架之间采用螺栓连接的固定方式，连接处加装了加强筋板，抵消长距离输送过程中产生的结构振动，保证设备高速运行时的整体稳定性。主输送段的侧边设置了多组可拆卸检修盖板，日常维护时不需要拆解整个输送面，只需要打开对应位置的盖板就能检修内部的传动辊、传动带以及线路排布，缩短设备故障停机的维护时间。设备一端集成了立式控制机柜，机柜内部预留了电气元件安装空间，可放置PLC控制模块、接线端子排、驱动控制器等元件，机柜面板预留了显示屏、操作按钮的安装位，

　　操作人员可以在设备端直接调整输送速度、工位触发逻辑等参数，不需要额外外接独立控制柜，进一步压缩设备的整体安装空间。输送路径末端配置了驱动端组件，集成了动力电机与传动结构，动力输出端与输送辊组之间采用同步带传动，传动过程中打滑率低，传动效率稳定，可根据输送工件的重量调整驱动电机的输出功率，适配从轻质塑料件到小型金属件的不同负载输送需求。从安装边界来看，设备整体呈长条形布局，宽度方向尺寸控制在常规产线通道的允许范围内，长度方向可根据实际工艺需求增减工位模块数量，安装时只需要预留两端驱动端与控制端的操作维护空间，不需要额外预留侧面的大面积操作位，适合在空间紧凑的车间内部排布。设备的输送面高度参考了人工操作的舒适高度范围，

　　也可对接上下游自动化设备的输送高度，通过调整支撑脚的伸缩量或者选配加高支撑腿实现高度匹配，不需要额外加装过渡转接输送段。在细节设计上，输送面的每个工位都设置了定位凹槽或者定位挡边，工件随输送链移动到对应工位时可以精准停位，保证检测、加工工序的位置精度，避免工件偏移导致的工序不良；设备侧边预留了气源管路与线路的走线槽，所有外接管线都可以沿机架内部的走线槽排布，避免管线外露导致的剐蹭损坏，也让设备整体外观更整洁，减少车间安全隐患。传动部分的所有旋转部件都设置了防护盖板，避免生产过程中杂物卷入传动结构，也防止操作人员误触旋转部件引发安全事故。这款设备的结构设计充分考虑了工业现场的实际使用需求，没有冗余的装饰性结构，所有结构部件都服务于功能实现与维护便利性，建模过程中对每个连接点、安装位都做了精准还原，可直接作为同类输送设备设计的参考模型，也可用于产线布局仿真时的设备占位模拟，帮助设计人员提前验证产线排布的合理性，减少现场安装时的尺寸干涉问题。
