多岔道分流皮带输送分拣产线结构

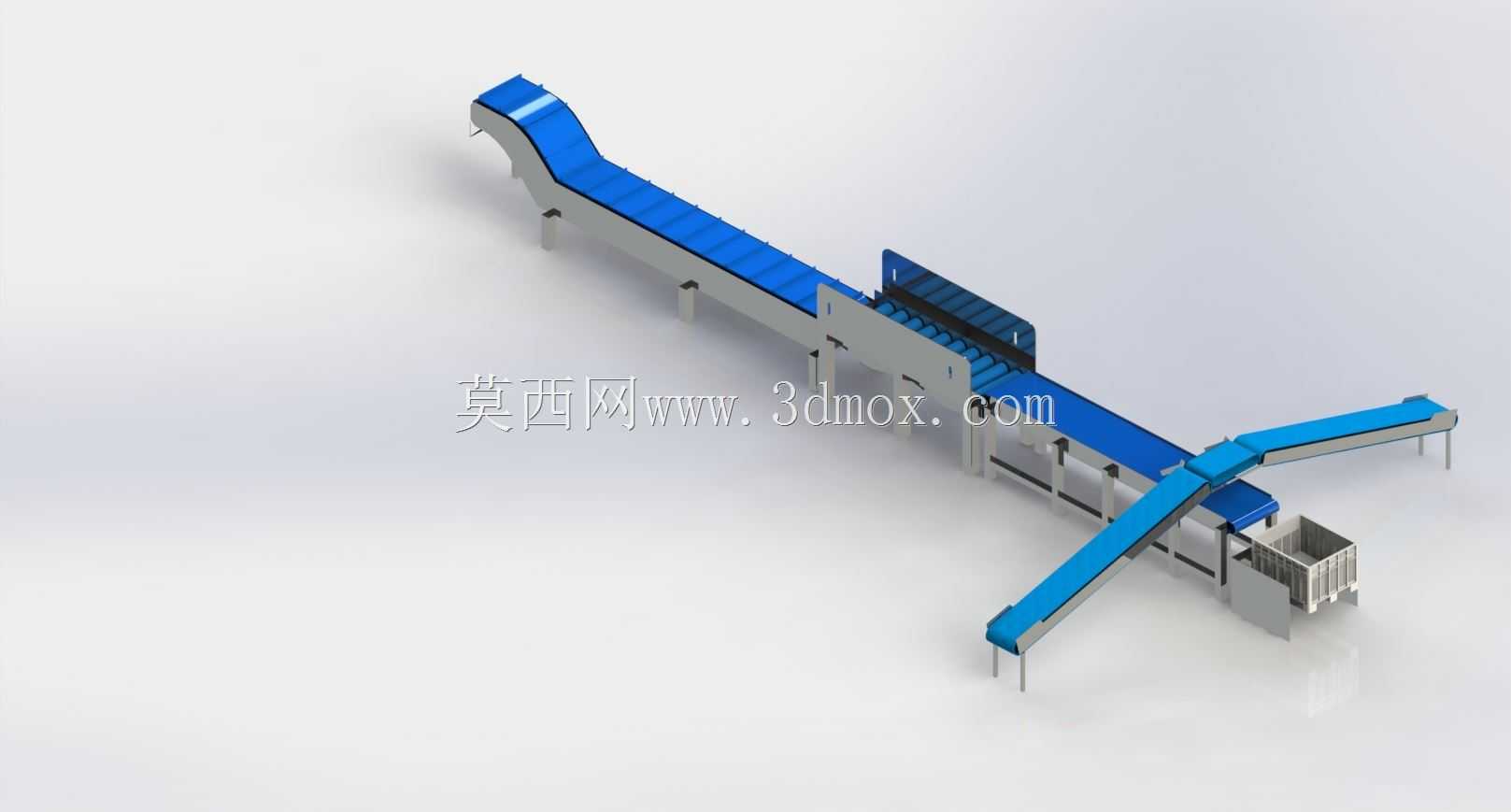

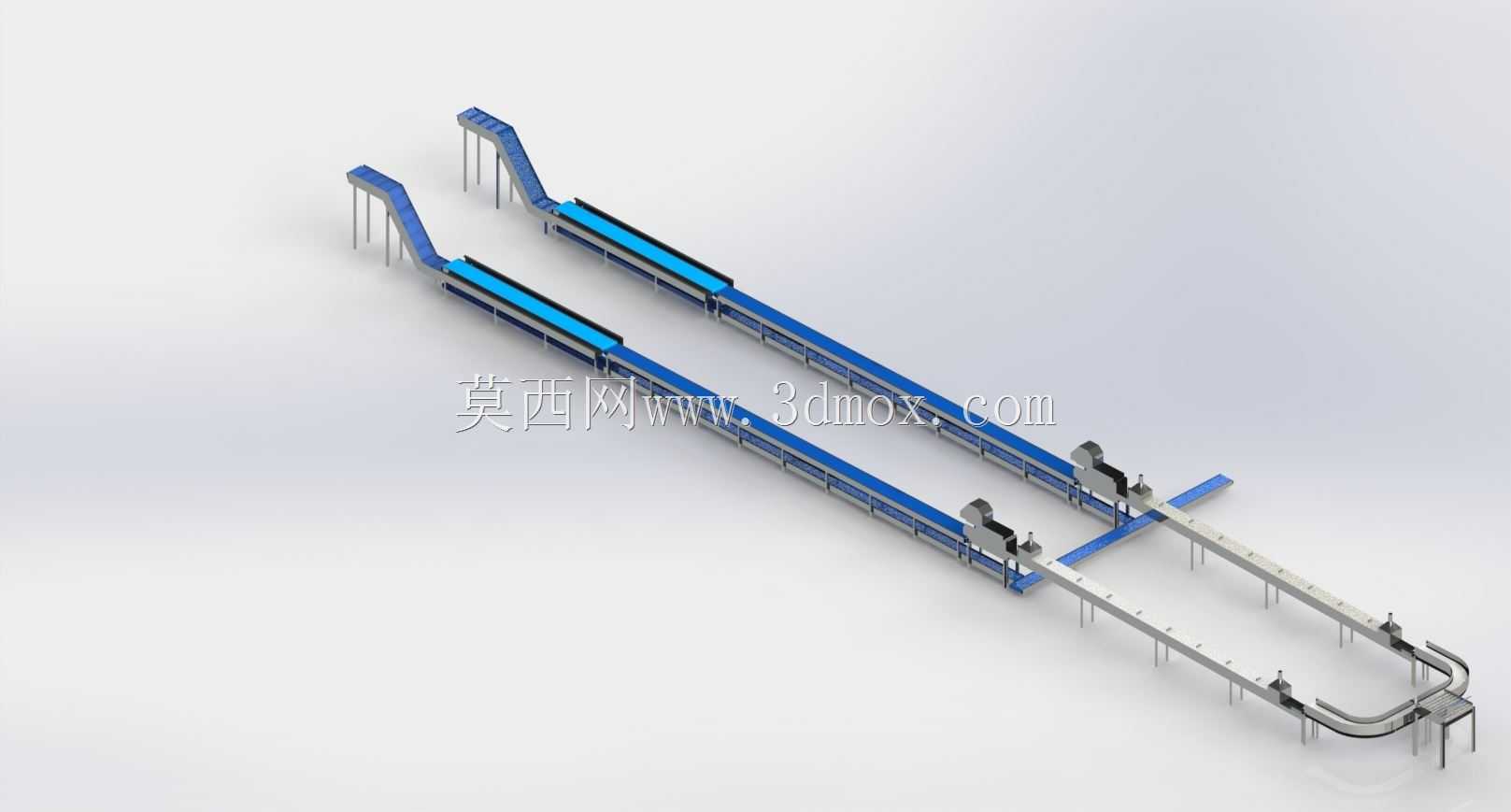

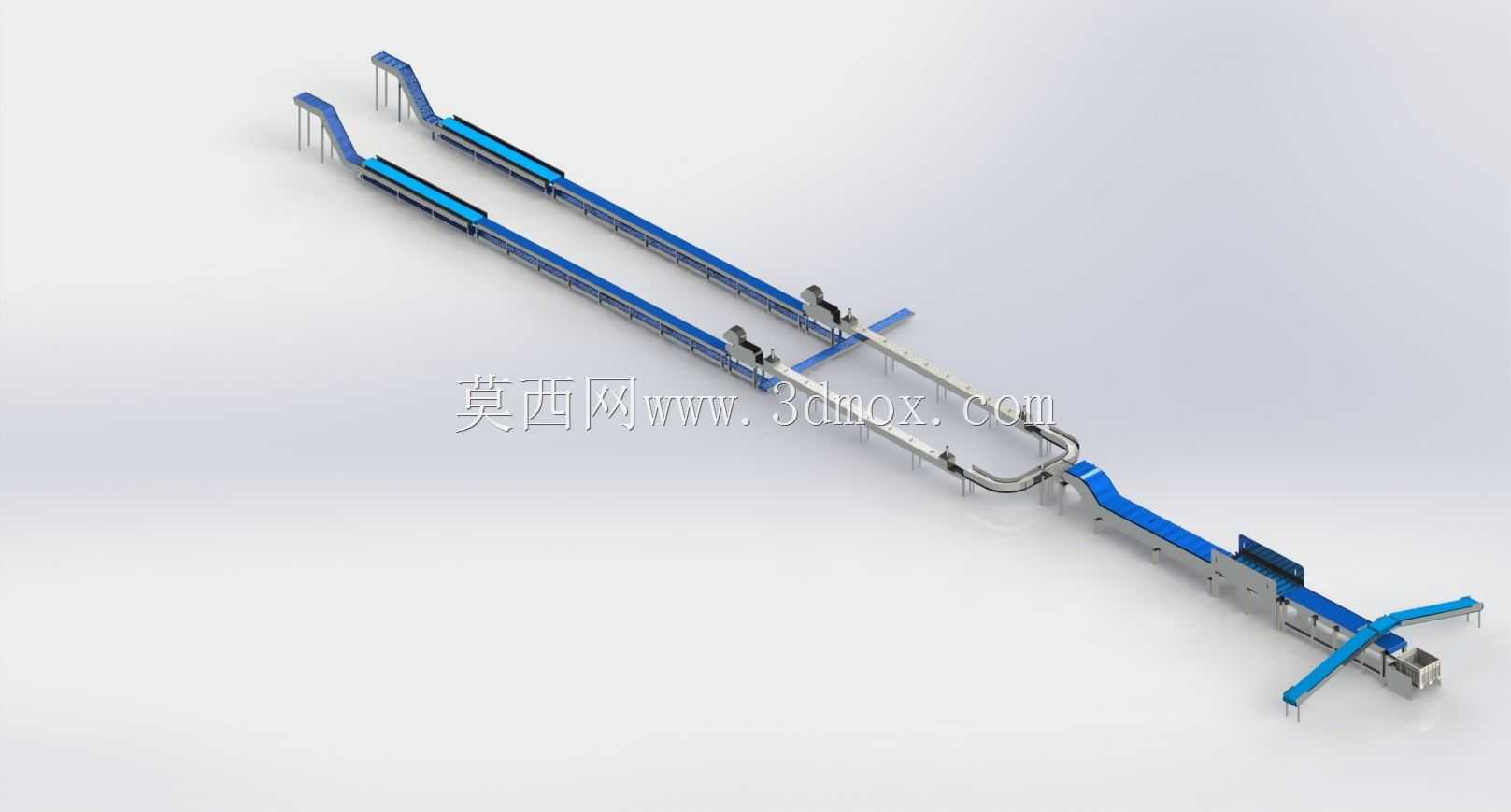

　　这套分流式皮带输送结构，主要面向轻工包装、电商仓储分拣、食品加工后段包装、零散零部件周转这类需要单路进料多向分送的生产场景，解决传统单出口输送线无法同步对接多台下游加工、包装或收纳设备的痛点，在车间布局受限、无法布置多条平行输送线的工况下，能大幅缩减产线占地长度，减少物料二次转运的人工投入。从实际使用逻辑来看，主输送段采用水平平直皮带结构，皮带表面做防滑纹理处理，适配纸箱、袋装件、规整注塑件等多种常见工业物料的输送，输送速度可根据上下游设备节拍做无级调整，避免物料在接驳位置出现堆积卡滞。两个斜向分流段分别布置在主输送线的不同工位，对应不同的物料流向，其中靠近进料端的分流段抬升角度控制在18度以内，

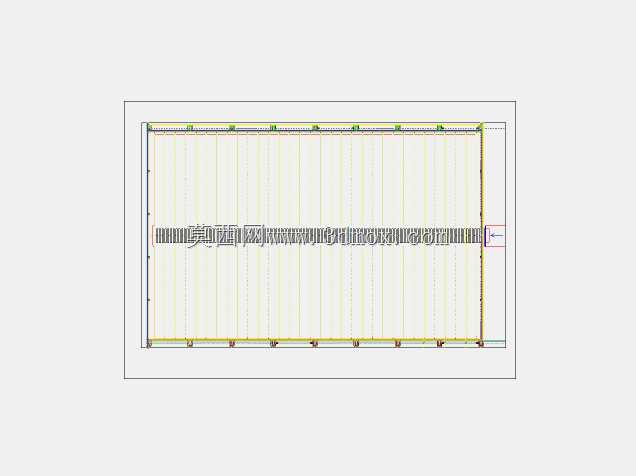

　　这个角度是经过反复校核的——既保证散料不会在爬坡段出现下滑回退，也不会因为角度过大导致皮带与托辊的磨损加剧，分流段的末端直接对接物料周转箱或者下一级加工设备的进料口，不需要额外增加导向接驳结构。设计阶段首先考虑的是安装边界的适配性，整套设备的主输送段底部采用可调式方钢支腿，支腿调节范围在正负50毫米，能适配车间地面存在的不平整误差，不需要额外做地面预埋处理，安装时只需要按照布局图定位支腿位置，锁紧调节脚杯即可完成初步固定。主输送段的有效输送宽度为400毫米，整体长度根据分流工位的间距做分段式设计，每段机架采用2.5毫米厚度的冷轧钢板折弯成型，段与段之间采用螺栓拼接，不需要现场焊接，方便后期根据产线调整做工位增减。

　　两个分流段与主输送线的接驳位置，设计了可摆动的导向拨板结构，拨板采用耐磨尼龙材质，摆动动作由尾部的气缸驱动，当需要将物料导向对应分流段时，拨板摆动至主输送线对应位置，将物料顺势导入斜向皮带，不需要拨料时拨板收回至机架侧边，不影响主输送线的物料直行通过。皮带的张紧结构布置在每段输送线的尾端滚筒处，采用螺杆调节式张紧，调节行程为80毫米，日常维护时只需要松开锁紧螺母，转动调节螺杆即可调整皮带张紧度，不需要拆解机架护板，能大幅缩短日常维护的停机时间。托辊部分采用直径60毫米的碳钢托辊，托辊间距控制在300毫米，这个间距能保证输送重量在50公斤以内的物料时，皮带不会出现明显下凹，避免物料在输送过程中出现偏移滑落。

　　两侧的机架侧边设计了高度120毫米的挡边，挡边与机架采用螺栓固定，当输送体积较小的零散物料时，可以加装挡边防止物料从皮带侧边掉落，输送大尺寸纸箱类物料时也可以快速拆除挡边，适配不同规格的物料输送需求。驱动部分采用减速电机直驱主动滚筒的结构，主动滚筒表面做包胶处理，增大与皮带之间的摩擦力，避免重载启动时出现皮带打滑，主输送段与两个分流段分别采用独立驱动，可根据各自的输送需求单独调整速度，比如分流段因为是爬坡输送，可以将速度设置为略高于主输送段，避免物料在接驳位置出现拥堵。整套结构的所有转动部位都设计了密封式轴承座，能适配车间存在少量粉尘的工况，不需要频繁加注润滑脂，轴承的密封结构能阻挡粉尘进入轴承滚道，延长转动部件的使用寿命。在布局设计上，两个分流段的出料口高度差做了区分，分别对应不同高度的下游设备进料口，不需要额外增加提升或者下降的转接结构，进一步压缩了整套输送系统的整体占地空间，主输送线的末端也预留了扩展接口，后期如果需要增加更多分流工位，可以直接在末端拼接同规格的输送段，不需要重新改动原有结构的主体部分。安装时需要注意，主输送线的水平度误差要控制在千分之二以内，避免皮带在运行过程中出现跑偏，分流段与主输送线的接驳位置要保证皮带面的高度差不超过2毫米，防止物料经过接驳位置时出现卡顿或者倾翻。
