120mm规格直流套筒轴承轴流散热风机结构

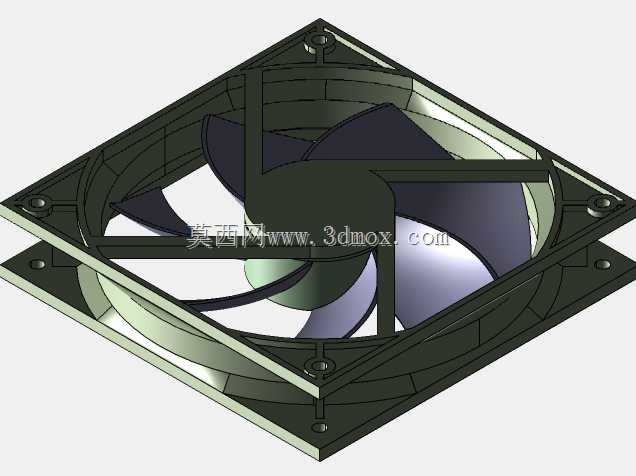

　　做设备热设计的工程师对12025规格的轴流风机不会陌生，这款直流轴流风机的三维结构，完整还原了量产机型的所有装配细节，从外框安装结构到叶轮叶型，再到内部轴承位的预留空间，都能直接给结构选型、安装校核做参考。先从安装边界说起，这款风机采用标准120mm见方的外框设计，整体厚度25mm，四个角的安装耳预留了适合M4螺丝的通孔，安装孔的中心距严格遵循行业通用的105mm标准，不管是装在工控机箱的通风位、服务器机柜的散热格栅，还是小型工业设备的风道进出口，都能直接匹配现有安装位，不需要额外做转接支架。外框的四个边角做了小尺寸的圆角过渡，既避免安装时锐角割手，也能减少注塑成型时的应力集中，外框内侧的导风圈做了微锥度设计，

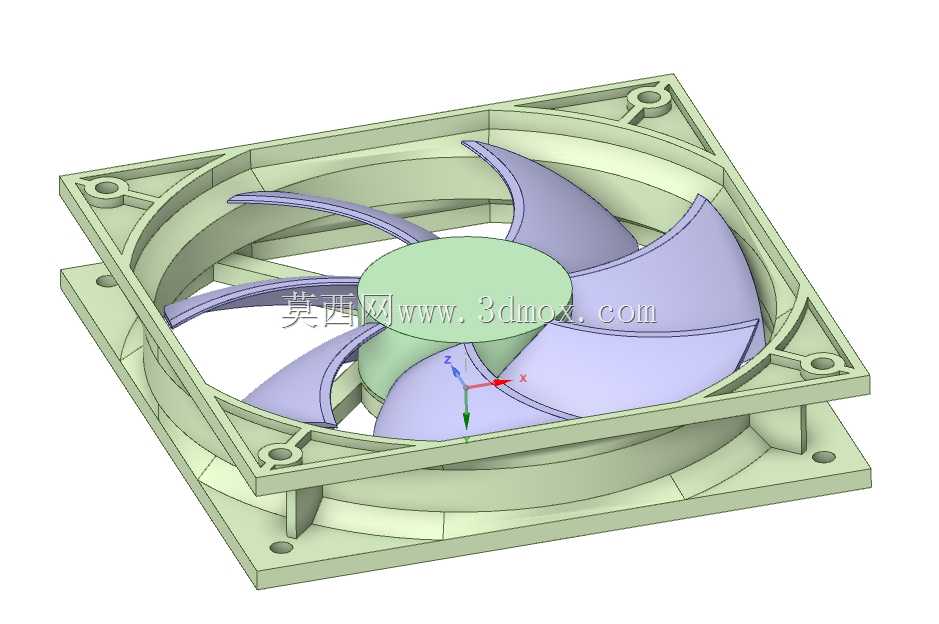

　　和叶轮外缘的间隙控制在0.8mm以内，这个间隙值是经过多轮验证的——间隙太大容易产生叶尖漏风，降低风压效率，间隙太小则容易因为注塑件的形位公差导致叶轮擦圈，批量生产时的不良率会飙升。再看叶轮部分，七片大曲率后倾叶片的设计是这款风机的核心特点，和常见的九叶、五叶机型不同，七叶结构能在转速不高的前提下兼顾风量与静音表现，叶片的前缘做了小角度的切角处理，能切割进气端的紊流，降低叶片通过频率带来的气动噪音，叶片根部和轮毂的连接处做了渐变式的加厚过渡，避免高速旋转时根部应力集中导致叶片断裂，轮毂中心的轴孔预留了和套筒轴承匹配的安装位，轴孔周围的轮毂平面做了均匀分布的动平衡去重槽，方便量产时做动平衡校正，把整机振动值控制在合格范围内。

　　套筒轴承的结构设计也在模型里做了完整还原，和滚珠轴承机型不同，套筒轴承的结构更简单，成本更低，适合连续运行时长不高、环境温度在-10到60摄氏度区间的应用场景，轴承位的油槽预留了含油棉的安装空间，能在长期运行时持续给轴芯提供润滑，延长轴承使用寿命。这款风机的供电规格为直流12V，额定运行电流0.28A，对应的输入功率在3.3W左右，在这个功耗下能提供足够的静压，克服机箱防尘网、板卡阻挡带来的风阻，把设备内部的热量及时带出。从应用场景来看，这类风机除了常规的工控机箱、服务器机柜散热，还能用到小型新风设备的送风端、3D打印机的腔体散热、工业电源模块的强制风冷、充电桩内部的通风散热，甚至是小型冷藏展示柜的内部空气循环。在做整机结构设计时，

　　用这个三维模型可以提前校核风机和周边器件的安全距离，比如和电解电容、散热片、接线端子的间隙是否满足安规要求，风道的走向是否能让风机吹出的气流直接覆盖发热器件，避免出现散热死角。另外外框底部的支撑筋设计也很有讲究，四根连接外框和轴承座的支撑筋做了倾斜角度处理，和叶片的旋转方向形成一定夹角，避免气流垂直打在支撑筋上产生额外的风噪，支撑筋的厚度从外框到轴承座逐渐变厚，既保证了整体结构强度，不会因为运输过程中的振动导致轴承座偏移，也尽可能减少了支撑筋对气流的阻挡。很多工程师在选型时只会关注风量风压参数，往往忽略安装尺寸的细节，比如这款风机的出线位在框架侧边的凹槽内，模型里也还原了这个结构，在做设备结构设计时就可以提前预留出线的空间，避免安装时线材被框架和设备壳体挤压，导致线材绝缘层破损引发短路风险。叶轮的动平衡等级设计满足G6.3的要求，在额定转速下运行时，整机的振动速度不超过1.8mm/s，不会因为风机振动带动周边的钣金件产生共振异响。外框的安装耳背面做了0.5mm的凸台设计，安装时凸台先接触设备安装面，即使安装面有轻微的平面度误差，也能保证风机安装平整，不会因为螺丝锁附时的应力导致外框变形，蹭到叶轮引发卡滞。
