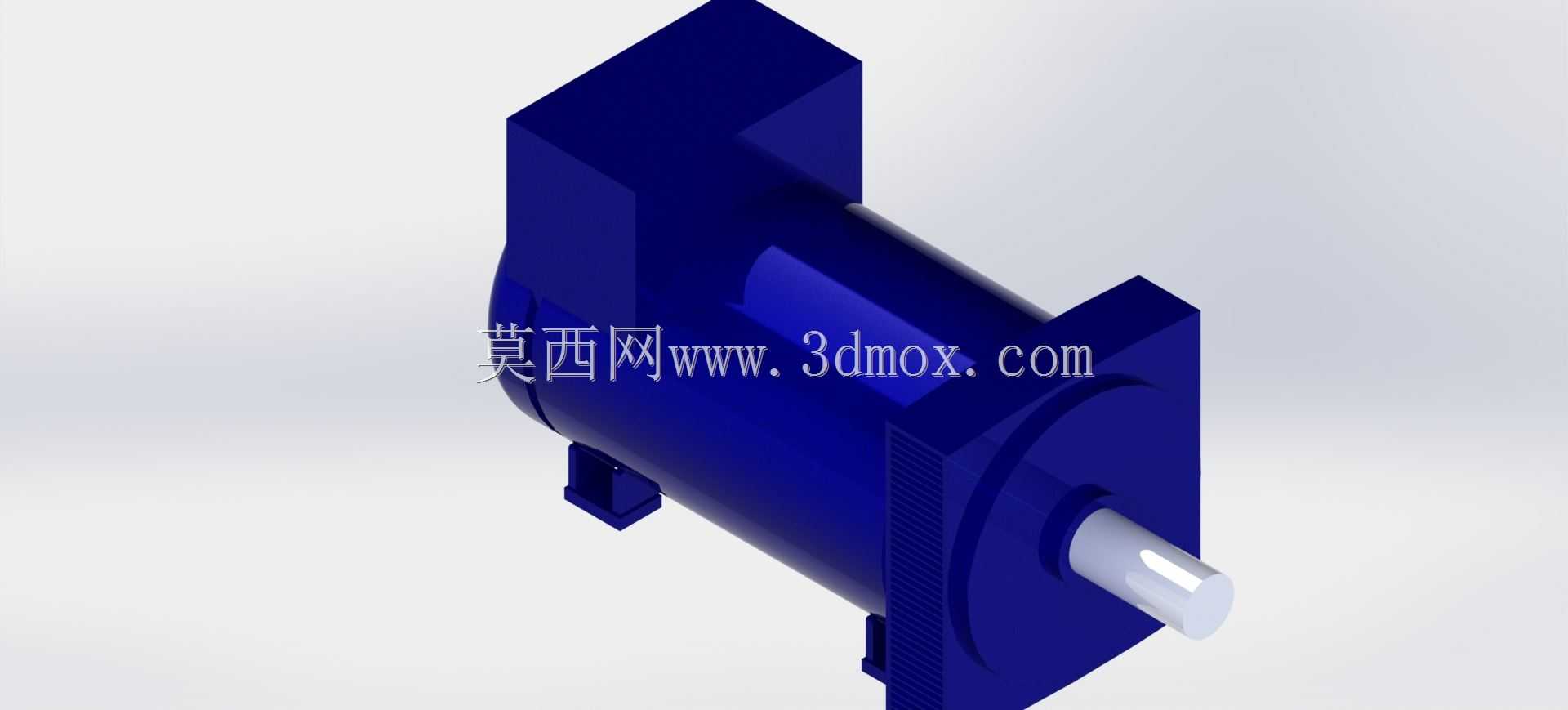

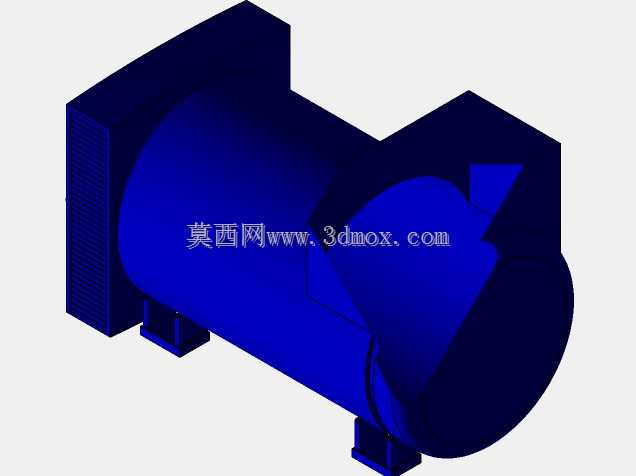

Solidworks设计卧式工业发电机三维结构

　　这款卧式结构的动力发电设备，在分布式能源供给、工业备电、小型离网电站场景中有着广泛的适配性，区别于立式安装的同功率机型，其低重心的布局特性让它在存在持续振动的作业环境下能保持更稳定的运行状态，不需要额外搭建过高的安装基座，现场部署的土建成本能得到有效控制。从结构设计逻辑来看，整机采用一体化铸造型的主壳体，壳体外侧预留的散热鳍片顺着电机轴向排布，运转过程中转子带动的内部气流可以顺着鳍片间隙形成顺畅的散热通道，不需要额外加装外置散热风机就能满足额定负载下的温升控制要求，这种设计也减少了外部附属部件的数量，降低了后期运维的故障点。输出轴端采用法兰式安装接口，轴伸长度经过匹配计算，既可以通过联轴器直接连接被驱动的动力输入部件，

　　也能适配皮带轮传动的安装需求，安装法兰的止口尺寸遵循通用机电安装标准，和市面主流的同功率动力设备安装尺寸具备互换性，设备替换时不需要重新加工安装位，能大幅缩短现场改造的工期。壳体顶部预留的接线盒位置做了凸起的防水挡边设计，接线端子的排布间距满足电气安全间隙要求，现场接线时不需要额外调整线缆走向，接线盒盖的密封槽可以嵌入橡胶密封条，在多粉尘、有少量溅水的车间环境下也能保障电气连接的可靠性。底部的安装脚座和主壳体为一体铸造成型，脚座上的长条形安装孔允许安装时存在一定的位置偏差，对现场安装基座的加工精度容错率更高，不需要反复调整基座的螺栓孔位置就能完成设备固定。从内部结构的建模逻辑来看，定子绕组的排布空间、转子的动平衡避让间隙、

　　前后端盖的轴承安装位都做了参数化的关联设计，调整功率参数时可以直接通过修改特征参数快速衍生不同功率等级的机型，不需要重新搭建整体装配框架。端盖和主壳体的连接采用均匀分布的内六角螺栓，螺栓孔的位置避开了内部轴承的安装空间，拆装维护时工具可以直接伸入操作，不会和内部部件产生干涉。尾部的端盖预留了编码器或者测速传感器的安装位，需要做闭环转速控制的应用场景下，可以直接加装对应检测部件，不需要对尾部端盖做二次加工。整机的外形轮廓做了倒角处理，没有尖锐的外凸棱角，车间内转运、安装过程中可以避免磕碰损伤，也能减少对操作人员的剐蹭风险。在实际选型适配过程中，这款机型的轴向尺寸控制紧凑，在安装空间狭长的设备舱内也能顺利布置，

　　径向尺寸和同功率的异步电动机保持一致，原有电机安装位如果需要改造成发电单元，可以直接替换安装，不需要改动周边的设备布局。建模过程中对所有配合面的公差带做了模拟校验，轴承位的配合公差、定子和壳体的过盈配合量、法兰止口的定位公差都符合通用机电设备的加工精度要求，导出工程图后可以直接用于生产加工，不需要额外做公差适配调整。设备的吊环安装位设置在壳体重心的正上方，单吊点起吊时就能保持整机水平，现场吊装作业时不需要额外调整吊点位置，能提升安装作业的效率。接线盒的进线口预留了标准的格兰头安装螺纹，不同线径的动力电缆都可以通过匹配格兰头完成密封固定，不需要现场扩孔或者改装进线口。
