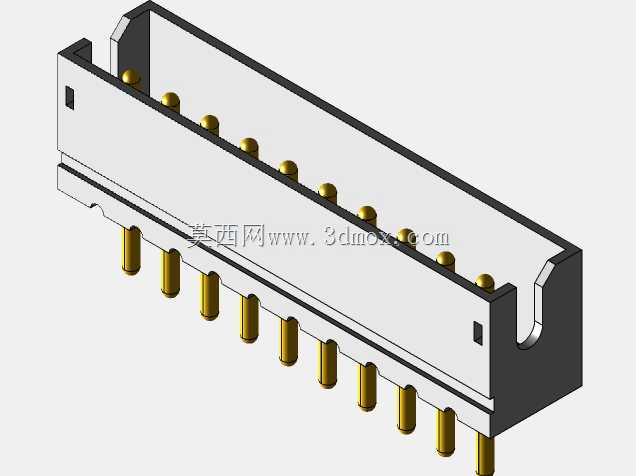

1.5毫米间距10位JST直插连接器结构

　　在消费电子、小型工业控制板卡的板间连接场景里，这类1.5mm间距的10位JST连接器是十分常见的互连器件，主要承担低压信号回路、小功率供电回路的板间传输作用，相比2.54mm间距的传统排针排母，它的体积压缩了近40%，能够适配便携设备、小型传感模块上局促的板上布局空间。从实际选型使用的角度看，这类直插式公座连接器采用焊针过波峰焊的方式固定在PCB板上，焊针直径统一为0.5mm，对应PCB板上的开孔直径建议设置为0.7mm，焊盘环宽控制在0.4mm即可兼顾焊接可靠性与布线空间，相邻焊针中心距严格保持1.5mm，整排10个焊针的累计位置公差控制在±0.08mm以内，避免过炉后出现针位偏移无法对插的问题。

　　连接器的绝缘基座采用耐高温PA66材质注塑成型，能够承受波峰焊时260℃持续10秒的高温冲击，不会出现基座变形、针位偏移的问题，基座两侧设计了带导向斜角的对位卡扣，和母座对插时可以自动导正位置，插合到位后卡扣会提供约15N的保持力，避免设备在运输、受振动工况下出现接插件松脱断连的问题。从结构设计的细节来看，基座内部的每个端子腔都设计了独立的防呆挡墙，避免插合时母座端子出现歪针、退针的问题，外露的公端插针采用黄铜基材镀半金处理，接触区域镀金层厚度不小于0.8μm，能够保证在-40℃到85℃的工作温度区间内接触电阻稳定在20mΩ以内，非接触区域镀锡提升焊针与PCB焊盘的焊接附着力，减少虚焊风险。安装边界方面，

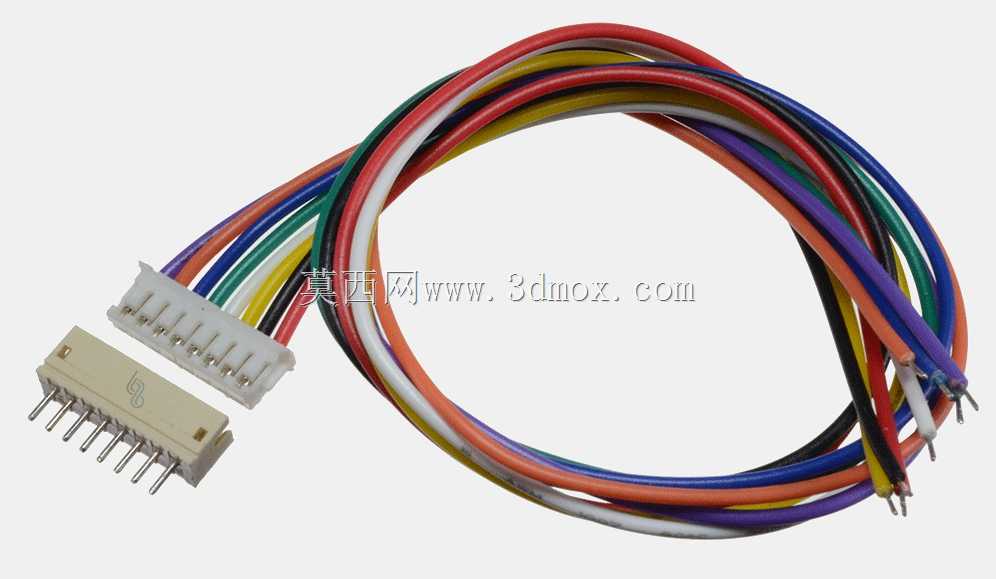

　　这款连接器在PCB板上的投影宽度为5.2mm，本体总高度从板面算起为8.3mm，对插方向上需要预留至少12mm的操作空间，方便手工插拔母座线束，基座底部距离PCB板面预留了0.3mm的排锡间隙，过炉焊接时多余的焊锡可以从间隙排出，不会在基座底部堆积造成相邻焊针短路。在实际的电路设计应用中，这类10位连接器常被用来连接传感模块与主控板，传输模拟量信号、I2C通讯信号以及5V以内的直流供电，每一路触点的额定载流能力为1A，整排同时载流时需要降额到0.7A每路使用，避免大电流下触点发热升温超过材料耐温极限。建模过程中需要重点关注插针的位置度公差、基座导向卡扣的拔模角度，通常卡扣的拔模角度设置为1.

　　5°即可兼顾注塑脱模便利性和对插时的导向顺滑度，焊针与基座注塑结合的位置设计了一圈滚花结构，增强插针与塑胶基座的结合力，避免插拔过程中插针被顶出基座。另外基座两侧的定位柱高度为1.2mm，对应PCB板上可以开设1mm直径的定位孔，过炉前先将连接器的定位柱插入PCB孔位，能够提升焊接时的位置精度，减少批量生产时的位偏不良率。在小型智能传感终端、便携检测仪器的板卡堆叠设计里，这类小间距连接器可以有效降低板间互连占用的空间，相比线对板连接器，直插板对板的连接方式不需要额外压接线束，能够减少装配工序，提升整机生产的装配效率，同时降低线束压接不良带来的连接失效风险。需要注意的是，这类连接器的对插寿命约为30次，不适合需要频繁插拔的调试接口场景，更适合生产装配时一次性插合、后续极少拆卸的内部固定连接场景，设计选型时如果需要更高的插拔寿命，可以选择接触区镀金层更厚的型号，不过对应的成本也会有所上升。建模时还原的结构细节还包括基座侧面的防反插凸块，对应母座上的凹槽，能够彻底避免反插损坏针脚的问题，凸块的位置设置在第1针的侧边，和针位编号对应，方便生产装配时识别对位方向。
